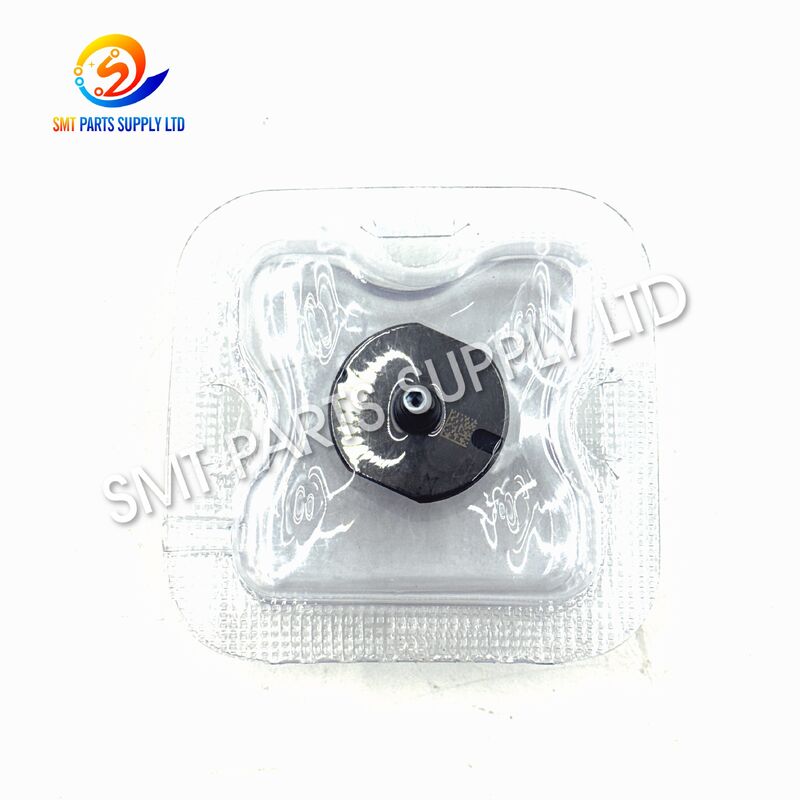

Panasonic 1001N N610098969AA 1.3×0.9mm SMT Nozzle untuk Mesin NPM

Panasonic 1001N N610098969AA adalah nozel penempatan SMT presisi yang dirancang untuk pengambilan vakum, transfer, pengenalan, dan penempatan komponen elektronik kecil. Geometri ujung nominal 1,3 × 0,9 mm memberikan area kontak yang terkontrol untuk resistor chip, kapasitor keramik, dioda miniatur, transistor, dan paket permukaan ringan lainnya.

Nozel ini umumnya digunakan dengan mesin penempatan NPM yang kompatibel dan konfigurasi kepala penempatan yang sesuai. Selama produksi berkecepatan tinggi, nozel ini menghubungkan sirkuit vakum mesin ke permukaan komponen, memungkinkan kepala untuk mengangkat komponen dari pengumpan pita, mentransfernya melalui proses pengenalan visi, dan menempatkannya secara akurat pada papan sirkuit cetak.

Nozel 1001N yang dipilih dengan benar dan dirawat dengan baik dapat membantu mengurangi upaya pengambilan ulang, komponen jatuh, alarm vakum, offset posisi, dan gangguan produksi yang tidak perlu. Sebelum memesan, pembeli harus mengonfirmasi model mesin, jenis kepala penempatan, identifikasi nozel yang ada, nomor suku cadang, dimensi komponen, dan jumlah yang dibutuhkan.

Komponen elektronik kecil memerlukan kontrol vakum yang presisi, koordinat pengambilan yang akurat, posisi pengumpan yang stabil, dan nozel dengan dimensi yang sesuai. Ketika salah satu bagian dari sistem ini menjadi tidak stabil, kualitas produksi dan efisiensi mesin dapat menurun.

Kontak terus-menerus dengan komponen dan kantong pengumpan dapat secara bertahap mengikis ujung nozel. Ujung yang rusak atau tidak rata dapat mengurangi area penyegelan antara nozel dan permukaan komponen.

Gejala khas meliputi:

• Komponen jatuh selama transfer.
• Upaya pengambilan ulang yang sering.
• Rotasi komponen yang tidak stabil.
• Pembacaan vakum yang tidak konsisten.
• Peningkatan offset penempatan.
• Hasil pengenalan yang buruk.

Debu, residu pasta solder, partikel perekat, kabut fluks, dan serpihan komponen dapat masuk ke saluran aliran udara nozel. Bahkan penyumbatan parsial dapat mengurangi kinerja vakum.

Nozel yang tersumbat mungkin berhasil mengambil beberapa komponen tetapi gagal secara berkala selama produksi berkecepatan tinggi. Kesalahan yang tidak stabil semacam ini sulit diidentifikasi tanpa inspeksi rutin.

Nozel yang dipilih harus sesuai dengan dimensi, massa, bentuk, permukaan pengambilan, dan struktur paket komponen.

Nozel yang terlalu kecil mungkin tidak memberikan gaya hisap yang cukup. Nozel yang terlalu besar dapat bersentuhan dengan komponen di dekatnya, pita pengangkut, kantong pengumpan, atau area paket yang tidak beraturan.

Kebocoran udara dapat terjadi pada ujung nozel, badan nozel, dudukan, poros, segel, selang, filter, atau katup vakum. Kebocoran mengurangi gaya penahan efektif dan dapat menyebabkan pergerakan komponen selama akselerasi atau rotasi.

Jika nozel turun terlalu jauh, dapat mengenai komponen atau kantong pengumpan. Jika ketinggian pengambilan terlalu tinggi, nozel mungkin tidak membuat segel vakum yang lengkap.

Ketinggian pengambilan yang salah dapat menyebabkan:

• Kerusakan komponen.
• Kontak pita pengumpan.
• Deformasi ujung nozel.
• Pengambilan tidak lengkap.
• Kemiringan komponen.
• Tingkat penolakan yang lebih tinggi.

Mesin harus mengidentifikasi nozel yang terpasang dengan benar. Kontaminasi, kerusakan, atau versi nozel yang tidak kompatibel dapat menyebabkan alarm pengenalan atau data pengaturan yang salah.

Mesin dari seri yang sama mungkin menggunakan kepala penempatan, dudukan, antarmuka poros, dan sistem pengenalan yang berbeda. Nozel yang terlihat serupa tidak boleh dipasang tanpa mengonfirmasi kompatibilitas.

Nozel 1001N menyediakan titik kontak vakum yang terfokus untuk komponen kecil dan ringan. Ketika dicocokkan dengan benar dengan komponen dan kepala penempatan, ini membantu menjaga pengambilan yang stabil dan kontrol komponen yang akurat selama siklus penempatan.

Spesifikasi ujung nominal 1,3 × 0,9 mm dirancang untuk memberikan area pengambilan yang sesuai untuk komponen elektronik pasif dan diskrit kecil.

Area kontak yang sesuai membantu mencegah:

• Kontak berlebihan dengan kantong pengumpan.
• Penyegelan vakum yang tidak mencukupi.
• Kerusakan permukaan komponen.
• Rotasi komponen yang tidak stabil.
• Interferensi dengan struktur di sekitarnya.

Saluran aliran udara internal mentransfer hisapan dari kepala penempatan ke permukaan komponen. Nozel yang bersih dan terpasang dengan benar membantu menjaga tekanan vakum yang stabil selama pengambilan, pengangkatan, pengenalan, dan transfer.

Setelah pengambilan, sistem visi mesin memeriksa posisi dan sudut komponen. Geometri nozel yang konsisten membantu komponen tetap stabil sementara mesin menghitung nilai koreksi.

Selama pergerakan berkecepatan tinggi, komponen terpapar pada gaya akselerasi, deselerasi, dan rotasi. Hisapan yang stabil membantu mencegah pergerakan, jatuh, atau kemiringan sebelum penempatan.

Nozel menurunkan komponen ke posisi PCB yang diprogram. Ketinggian dan keselarasan nozel yang akurat mendukung penempatan yang berulang sambil mengurangi gaya kontak yang tidak perlu.

Identifikasi nozel yang jelas memungkinkan operator untuk mengatur prosedur pengaturan, jadwal pemeliharaan, dan inventaris suku cadang. Manajemen nozel yang tepat mengurangi risiko pemasangan model yang salah selama pergantian produksi.

Dimensi yang tercantum, rentang komponen, dan kapasitas berat adalah nilai referensi. Kinerja aktual tergantung pada model mesin, kepala penempatan, kondisi dudukan, akurasi pengumpan, permukaan komponen, pengaturan vakum, ketinggian pengambilan, kecepatan produksi, dan konfigurasi perangkat lunak.

1001N memiliki geometri pengambilan umum terkecil dalam perbandingan ini. Ini terutama digunakan untuk komponen yang ringkas dan ringan yang membutuhkan area hisap yang terfokus.

1002N menyediakan permukaan kontak yang lebih besar untuk chip berukuran sedang dan komponen terpolarisasi tertentu. 1003N ditujukan untuk paket yang lebih besar, termasuk sirkuit terpadu dan komponen elektrolitik.

1004N dan 1005N menyediakan area kontak yang jauh lebih besar untuk paket yang lebih berat atau lebih besar. 1006N digunakan untuk kalibrasi dan tidak boleh dipilih sebagai nozel produksi standar.

Meskipun 1001 dan 1001N mungkin memiliki dimensi pengambilan yang serupa, keduanya tidak boleh dianggap dapat dipertukarkan secara otomatis. Metode pengenalan, antarmuka kepala penempatan, dudukan nozel, dan konfigurasi mesin harus diperiksa sebelum pemasangan.

Nozel 1001N dapat digunakan dalam lini SMT yang memproduksi smartphone, pengisi daya, peralatan audio, produk yang dapat dikenakan, perangkat rumah pintar, pengontrol tampilan, dan modul elektronik ringkas.

Komponen khas meliputi:

• Resistor chip.
• Kapasitor keramik.
• Dioda kecil.
• Transistor miniatur.
• Komponen pelindung.
• Komponen pemrosesan sinyal.

Papan kontrol otomotif sering kali berisi banyak komponen pasif kecil. Nozel dapat mendukung proses perakitan untuk:

• Modul sensor.
• Papan kontrol pencahayaan.
• Elektronik dasbor.
• Unit komunikasi.
• Modul kontrol.
• Papan manajemen daya.

Nozel dapat diterapkan dalam produksi:

• Pengontrol terprogram.
• Papan kontrol motor.
• Modul otomatisasi.
• Instrumen pengukuran.
• Peralatan komunikasi industri.
• Pengontrol catu daya.

Aplikasi produksi yang sesuai mungkin termasuk:

• Modul jaringan.
• Papan kontrol router.
• Elektronik stasiun pangkalan.
• Modul komunikasi radio.
• Papan pemrosesan sinyal.
• Perangkat transmisi data.

Nozel dapat menangani resistor kecil, kapasitor, perangkat pelindung, dan komponen kontrol yang digunakan pada:

• Papan driver LED.
• Modul kontrol pencahayaan.
• Produk pencahayaan tampilan.
• Sistem pencahayaan pintar.
• Papan konversi daya.

Ketika konfigurasi mesin dan komponen sesuai, nozel dapat digunakan untuk rakitan elektronik ringkas yang ditemukan pada perangkat pemantauan medis, peralatan laboratorium, instrumen pengujian, dan modul kontrol.

1001N juga cocok untuk:

• Pemeliharaan mesin penempatan.
• Inventaris suku cadang darurat.
• Proyek penggantian nozel.
• Program pemeliharaan preventif.
• Perbaikan lini produksi.
• Servis kepala mesin.

Operator memasang 1001N ke dudukan kepala penempatan yang benar. Dudukan, poros, dan antarmuka pemasangan harus bersih dan bebas dari kerusakan.

Mesin mengenali nozel yang terpasang sesuai dengan metode identifikasi yang diprogram. Informasi nozel harus sesuai dengan pengaturan produksi aktif.

Kepala penempatan bergerak di atas kantong pengumpan yang diprogram. Pemosisian pengumpan yang akurat memastikan nozel sejajar dengan pusat pengambilan komponen.

Nozel turun ke ketinggian pengambilan yang diprogram. Pergerakan harus dikontrol untuk menghindari gaya berlebihan atau kontak dengan kantong pita.

Sistem vakum menciptakan tekanan negatif melalui nozel. Ketika ujung bersentuhan dengan permukaan komponen, hisapan menahan komponen ke nozel.

Kepala mengangkat komponen dari pita pengangkut, baki, tabung, atau pengumpan. Tekanan vakum yang stabil harus dipertahankan selama pengangkatan.

Kamera mesin memeriksa posisi dan rotasi komponen. Nilai koreksi dihitung sebelum penempatan.

Kepala penempatan memindahkan komponen ke arah PCB. Nozel mempertahankan hisapan selama akselerasi, deselerasi, dan rotasi.

Nozel menurunkan komponen ke lokasi PCB yang diprogram. Ketinggian dan gaya penempatan harus sesuai untuk paket dan kondisi pasta solder.

Mesin melepaskan vakum dan dapat menerapkan tekanan positif yang terkontrol. Komponen terpisah dari nozel, dan kepala memulai siklus berikutnya.

Gunakan N610098969AA sebagai referensi pemesanan utama. Nozel yang terlihat serupa mungkin memiliki saluran internal, dimensi ujung, dudukan, atau metode identifikasi yang berbeda.

Jangan hanya memberikan keluarga mesin umum. Model dan versi lengkap membantu menentukan konfigurasi kepala penempatan yang benar.

Konfirmasikan model kepala yang terpasang, dudukan nozel, antarmuka poros, dan sistem pengenalan. Foto kepala dan nozel yang ada berguna ketika dokumentasi tidak tersedia.

Tinjau tanda, kode, bentuk ujung, antarmuka pemasangan, panjang, dan kondisi fisik nozel yang saat ini terpasang.

Berikan informasi berikut:

• Panjang komponen.
• Lebar komponen.
• Tinggi komponen.
• Berat komponen.
• Tipe paket.
• Bentuk permukaan atas.
• Tipe pengumpan.
• Posisi pengambilan.

Ujung nozel harus bersentuhan dengan area yang stabil, bersih, dan cukup rata. Hindari memilih titik kontak yang mencakup lubang, permukaan melengkung, lensa, terminal, atau struktur yang tidak beraturan.

Tunjukkan dengan jelas apakah pesanan memerlukan:

• Suku cadang baru asli.
• Suku cadang baru yang kompatibel berkualitas tinggi.
• Suku cadang bekas yang diperiksa.
• Sampel untuk pengujian.

Kondisi harus dinyatakan dengan jelas dalam kutipan dan konfirmasi pesanan.

Untuk paket yang tidak biasa, komponen transparan, permukaan yang tidak beraturan, atau aplikasi yang tidak pasti, pengujian sampel direkomendasikan sebelum membeli jumlah produksi.

1. Hentikan mesin penempatan sesuai dengan prosedur pemeliharaan yang disetujui.
2. Lepaskan nozel yang ada dengan alat penanganan yang benar.
3. Periksa dudukan dan poros dari debu, residu, keausan, atau bengkok.
4. Bersihkan antarmuka pemasangan dengan metode bebas serat dan non-abrasif.
5. Konfirmasikan model dan nomor suku cadang pengganti sebelum pemasangan.
6. Pasang nozel tanpa memaksa, membentur, atau memutar rakitan.
7. Periksa apakah nozel bergerak bebas dan kembali dengan benar.
8. Lakukan pengenalan nozel sesuai dengan prosedur mesin.
9. Lakukan pengujian pengambilan dan penempatan kecepatan rendah.
10. Pantau nilai vakum, kesalahan pengambilan, hasil pengenalan, dan kualitas penempatan sebelum kembali ke kecepatan produksi penuh.

Jangan gunakan kawat baja, bor, jarum jahit, kertas abrasif, atau alat tajam untuk membersihkan bukaan nozel. Metode ini dapat memperbesar saluran aliran udara, merusak permukaan kontak, atau mengubah geometri nozel.

Gunakan peralatan pembersih nozel yang disetujui, udara berfilter, cairan pembersih yang sesuai, dan alat non-abrasif. Pastikan nozel benar-benar bersih dan kering sebelum dipasang kembali.

Nozel diperiksa dari deformasi, retakan, goresan, kontaminasi, oksidasi, atau perakitan yang tidak lengkap yang terlihat.

Ujung pengambilan diperiksa dari keausan, penyumbatan, serpihan, tepi yang tidak beraturan, dan kerusakan permukaan.

Bagian pemasangan diperiksa untuk memastikan kesesuaian yang tepat dengan dudukan yang ditentukan dan konfigurasi kepala penempatan.

Jika berlaku, kelangsungan aliran udara diperiksa untuk mengidentifikasi penyumbatan atau kebocoran abnormal.

Model, nomor suku cadang, dan identifikasi nozel dibandingkan dengan informasi pesanan yang dikonfirmasi.

Setiap nozel dilindungi dari debu, getaran, benturan, kelembaban, dan kontak permukaan langsung selama transportasi.

Model 1001N dan nomor suku cadang N610098969AA membantu tim pembelian mengidentifikasi nozel yang dibutuhkan secara akurat.

Desain ujung yang ringkas cocok untuk berbagai komponen elektronik pasif dan diskrit ringan.

Kompatibilitas dapat ditinjau menggunakan model mesin, tipe kepala penempatan, foto nozel yang ada, dan detail komponen.

Pembeli dapat memesan satu buah untuk pengujian, jumlah pemeliharaan kecil, atau batch produksi yang lebih besar.

1001N dapat dipasok bersama dengan nozel, dudukan, filter, suku cadang pengumpan, sabuk, sensor, motor, dan komponen mesin SMT lainnya.

Dukungan pengemasan pelindung dan pengiriman internasional cocok untuk pembeli di Eropa, Amerika Utara, Asia Tenggara, dan pasar lainnya.

Nomor suku cadang yang umum dirujuk adalah N610098969AA. Pembeli harus membandingkan nomor ini dengan nozel yang terpasang, konfigurasi kepala penempatan, dokumentasi mesin, dan foto produk sebelum memesan.

Nozel umumnya digunakan untuk resistor kecil, kapasitor, dioda miniatur, transistor, dan komponen ringan serupa. Kesesuaian akhir tergantung pada dimensi paket, berat, bentuk permukaan atas, akurasi pengumpan, dan pengaturan mesin.

Belum tentu. Kompatibilitas tergantung pada model mesin yang tepat, kepala penempatan, dudukan, antarmuka poros, metode pengenalan, dan konfigurasi perangkat lunak. Informasi mesin lengkap harus diberikan sebelum pembelian.

Nozel harus diperiksa ketika upaya pengambilan ulang meningkat, komponen jatuh selama pergerakan, alarm vakum muncul, offset penempatan menjadi tidak stabil, ujungnya terlihat aus, atau saluran aliran udara internal tersumbat.

Harap berikan model, nomor suku cadang, model mesin, tipe kepala penempatan, kuantitas yang dibutuhkan, kondisi yang diinginkan, dimensi komponen, negara pengiriman, dan foto jelas dari nozel yang ada.

Untuk harga saat ini, ketersediaan stok, waktu tunggu produksi, biaya pengiriman, konfirmasi kompatibilitas, atau dukungan pesanan campuran, silakan kirim informasi berikut:

Model Produk: 1001N
Nomor Suku Cadang: N610098969AA
Model Mesin:
Tipe Kepala Penempatan:
Kuantitas yang Dibutuhkan:
Kondisi Produk yang Dibutuhkan:
Paket dan Dimensi Komponen:
Negara Pengiriman dan Kode Pos:
Foto Nozel yang Ada:

Tim penjualan kami akan meninjau persyaratan Anda dan memberikan kutipan terperinci, rekomendasi kompatibilitas, metode pengemasan, dan proposal pengiriman.

Panasonic adalah merek dagang dari pemiliknya masing-masing. Nama merek, model mesin, dan nomor suku cadang hanya digunakan untuk mengidentifikasi kompatibilitas dan aplikasi produk.

Kecuali dinyatakan dengan jelas dalam kutipan, tidak ada otorisasi, afiliasi, sponsor, atau dukungan oleh produsen peralatan asli yang tersirat. Kompatibilitas akhir harus dikonfirmasi sebelum memesan.
