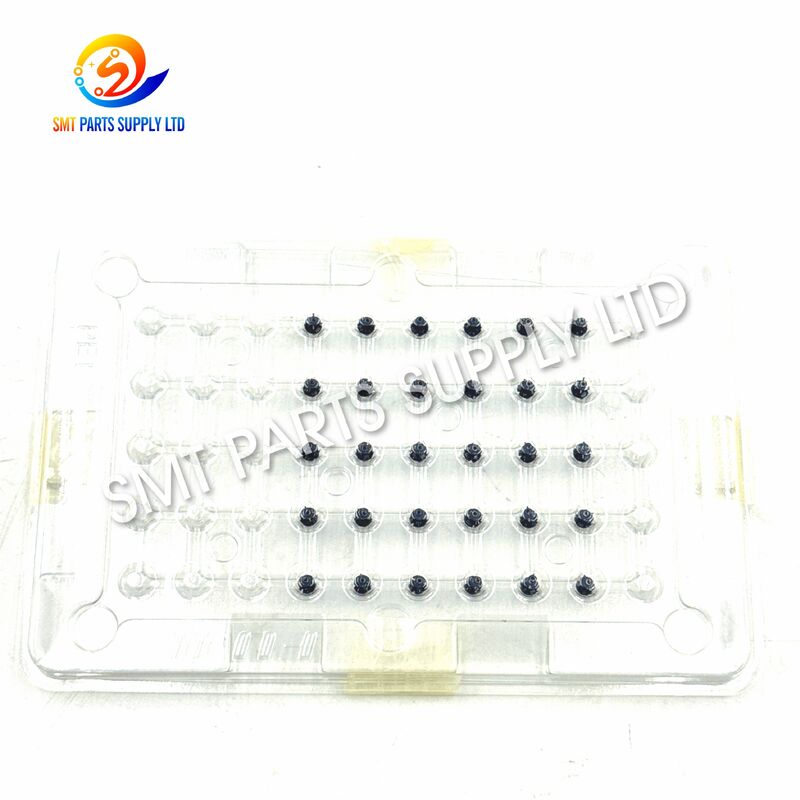

FUJI 2AGKNX007700 R047-018WRL-035 Nozzle untuk Kepala NXT H24

The FUJI 2AGKNX007700 R047-018WRL-035 H24-L Nozzle adalah nozel pickup SMT rentang lebar besar 1,8mm yang dikembangkan untuk digunakan dengan kepala penempatan NXT H24. Sebagai komponen kontak antara sistem vakum kepala penempatan dan komponen elektronik, nozel melakukan tugas penting pengambilan komponen, penahanan, transfer, penentuan posisi, dan pelepasan selama siklus pemasangan SMT.

The konfigurasi rentang lebar H24-L ditujukan untuk komponen yang kompatibel yang memerlukan antarmuka pengambilan yang lebih besar daripada versi nozel rentang lebar H24-S dan H24-M. Pemilihan nozel yang benar penting karena nozel secara langsung memengaruhi stabilitas pengambilan, efisiensi vakum, penanganan komponen, konsistensi penempatan, dan kelangsungan operasi mesin.

Nomor suku cadang 2AGKNX007700 sesuai dengan spesifikasi R047-018WRL-035, dengan nominal penunjukan L rentang lebar 1,8mm. Nozel ini cocok untuk penggantian nozel H24 yang aus, terkontaminasi, rusak, atau tidak cocok selama pemeliharaan rutin mesin SMT.

Nozel SMT beroperasi melalui ribuan atau jutaan siklus pengambilan dan penempatan berulang. Karena nozel berulang kali bersentuhan dengan komponen dan terpapar debu, residu perekat, kontaminasi pasta solder, partikel pita pembawa, dan beban mekanis, kondisinya dapat secara bertahap memengaruhi kinerja mesin.

Penyebab umum masalah pengambilan terkait nozel meliputi:

Nozel mungkin masih terlihat dapat digunakan sambil menghasilkan kesalahan pengambilan intermiten. Karena alasan ini, kondisi nozel harus dipertimbangkan ketika alarm komponen hilang berulang, pengambilan tidak stabil, gerakan komponen abnormal, atau penempatan yang tidak konsisten terjadi.

Inspeksi nozel sangat penting pada kepala penempatan berkecepatan tinggi seperti H24 karena ketidaksesuaian pengambilan kecil yang berulang di banyak siklus dapat mengurangi efisiensi lini secara keseluruhan.

Menggunakan spesifikasi nozel yang benar adalah salah satu cara termudah untuk memulihkan penanganan komponen yang andal.

The nozel 2AGKNX007700 H24-L menyediakan konfigurasi L rentang lebar R047-018WRL-035 / 1,8mm yang benar untuk aplikasi yang memerlukan jenis nozel H24 spesifik ini.

Saat mengganti nozel, operator harus mengonfirmasi:

• Jenis kepala penempatan adalah H24
• Nomor suku cadang yang diperlukan adalah 2AGKNX007700
• Spesifikasi yang diperlukan adalah R047-018WRL-035
• Jenis nozel adalah Rentang Lebar L
• Ukuran nozel nominal adalah 1,8mm
• Dimensi komponen cocok untuk antarmuka pengambilan tipe L
• Saluran vakum bersih sebelum pemasangan
• Posisi pemasangan nozel bebas dari kontaminasi

Mengganti nozel yang aus atau rusak dengan spesifikasi yang cocok dengan benar dapat membantu memulihkan pengambilan vakum yang andal, mengurangi komponen jatuh, meningkatkan pengulangan penanganan, dan menurunkan gangguan mesin yang tidak perlu.

Untuk departemen pemeliharaan, menyimpan ukuran nozel H24 yang umum digunakan juga mengurangi waktu henti ketika nozel tiba-tiba memerlukan penggantian.

Keluarga nozel rentang lebar H24 mencakup berbagai ukuran pengambilan. Memilih model yang benar sesuai dengan program mesin dan dimensi komponen penting untuk produksi yang andal.

The 2AGKNX007700 tidak boleh secara otomatis diganti dengan nozel 1,8mm lainnya semata-mata karena diameter nominalnya identik. Struktur nozel dan aplikasi penanganan komponen yang dimaksud juga harus sesuai dengan pengaturan mesin.

The nozel 2AGKNX007700 H24-L terutama digunakan di lingkungan produksi SMT otomatis yang dilengkapi dengan kepala penempatan NXT H24 yang kompatibel.

Elektronik Konsumen

Cocok untuk lini perakitan PCB yang memproduksi pengontrol, perangkat komunikasi, elektronik rumah tangga, produk pintar, dan rakitan elektronik bervolume tinggi lainnya.

Elektronik Otomotif

Dapat digunakan di lingkungan produksi SMT yang memproduksi papan kontrol, modul sensor, elektronik pencahayaan, rakitan kontrol daya, dan produk PCB otomotif terkait.

Elektronik Industri

Berlaku untuk lini manufaktur yang memproduksi papan kontrol industri, modul otomatisasi, elektronik daya, instrumentasi, dan rakitan elektronik tertanam.

Peralatan Komunikasi

Cocok untuk perakitan PCB kepadatan tinggi di mana pengambilan komponen berulang yang andal diperlukan untuk menjaga efisiensi penempatan.

Pemeliharaan Mesin SMT

Sering dibutuhkan oleh departemen pemeliharaan peralatan ketika nozel H24-L yang terpasang aus, terkontaminasi, rusak, atau tidak lagi memberikan pengambilan vakum yang stabil.

Inventaris Suku Cadang

Berguna sebagai suku cadang pemeliharaan untuk pabrik yang mengoperasikan beberapa mesin NXT, membantu mengurangi waktu tunggu produksi ketika penggantian nozel diperlukan.

Nozel H24-L bekerja bersama dengan sistem vakum kepala penempatan selama siklus pemasangan komponen.

Kepala penempatan menggerakkan nozel ke arah posisi pengambilan komponen di stasiun pengumpan atau pasokan komponen.

Vakum diterapkan melalui saluran nozel internal. Ujung nozel bersentuhan dengan permukaan pengambilan komponen elektronik yang sesuai dan menciptakan daya hisap yang cukup untuk menahannya.

Setelah pengambilan, kepala penempatan mengangkat dan mengangkut komponen ke lokasi penempatan PCB yang diprogram.

Nozel yang cocok dengan benar membantu menjaga komponen tetap stabil selama gerakan berkecepatan tinggi ini.

Kepala bergerak ke posisi papan yang diprogram dan menurunkan komponen ke permukaan penempatan.

Gaya penahan vakum dilepaskan sehingga komponen terpisah dari nozel dan tetap berada di lokasi PCB yang dituju.

Kepala kemudian melanjutkan ke siklus penempatan berikutnya.

Karena tindakan ini dilakukan berulang kali dengan kecepatan tinggi, kebersihan nozel, kondisi dimensi, dan pemilihan model yang benar sangat penting untuk produksi yang konsisten.

Nozel pengambilan adalah komponen mesin SMT yang relatif kecil, tetapi dampaknya pada produksi bisa signifikan.

Nozel yang salah pilih dapat menyebabkan:

• Kontak permukaan pengambilan yang tidak mencukupi
• Kebocoran vakum
• Gerakan komponen selama akselerasi
• Kegagalan pengambilan
• Komponen jatuh
• Peningkatan alarm mesin
• Gangguan penempatan
• Beban kerja pemeliharaan yang lebih tinggi

Nozel yang benar harus memberikan kontak pengambilan yang cukup tanpa mengganggu badan komponen, timah, kantong pita di sekitarnya, atau struktur mekanis yang berdekatan.

Karena alasan ini, 2AGKNX007700 harus dipilih ketika konfigurasi mesin secara khusus memerlukan nozel rentang lebar H24-L R047-018WRL-035.

Sebelum memesan nozel H24 pengganti, konfirmasikan informasi berikut.

Verifikasi apakah nozel yang ada atau dokumentasi suku cadang menentukan:

2AGKNX007700

Ini adalah metode identifikasi yang paling langsung.

Periksa apakah nozel diidentifikasi sebagai:

R047-018WRL-035

Ini membantu mencegah kebingungan dengan nozel H24 standar 1,8mm dan tipe MELF 1,8mm.

Nozel yang dijelaskan di halaman ini ditujukan untuk:

Kepala Penempatan H24

Jangan memilih nozel hanya berdasarkan penampilan luar karena kepala penempatan lain mungkin menggunakan struktur pemasangan yang berbeda.

Konfigurasi yang diperlukan adalah:

H24-L / Rentang Lebar L

Dalam keluarga rentang lebar, versi S, M, dan L adalah pilihan nozel yang berbeda.

Model ini adalah:

Versi Rentang Lebar L 1,8mm

Untuk rentang komponen lain, versi H24-S 0,6mm atau H24-M 1,1mm mungkin diperlukan.

Jika memungkinkan, berikan foto yang jelas dari nozel asli bersama dengan model mesin, tipe kepala, nomor suku cadang yang ada, dan spesifikasi nozel.

Informasi tambahan ini membantu menghindari pemesanan varian yang salah ketika nozel H24 yang berbeda memiliki penampilan yang serupa.

Pemeliharaan yang benar dapat memperpanjang masa pakai nozel dan mengurangi masalah pengambilan yang tidak terduga.

Jangan gunakan benda tajam yang dapat merusak saluran hisap internal atau permukaan pengambilan presisi selama pembersihan.

Nozel yang dilepas dari mesin harus diatur berdasarkan nomor suku cadang untuk mencegah pencampuran yang tidak disengaja antara konfigurasi nozel H24-S, H24-M, H24-L, standar, tipe G, dan MELF.

Parameter mesin, pengumpan, komponen, sistem vakum, dan bagian kepala lainnya juga harus diperiksa saat pemecahan masalah, karena tidak semua masalah pengambilan disebabkan oleh nozel itu sendiri.

2AGKNX007700 adalah nozel pickup SMT rentang lebar H24-L 1,8mm yang digunakan pada kepala penempatan NXT H24 yang kompatibel. Ini menciptakan kontak vakum yang diperlukan untuk mengambil komponen elektronik dari posisi pasokan, menahannya selama pergerakan kepala, dan melepaskannya di posisi penempatan PCB yang diprogram.

The 2AGKNX007700 adalah nozel rentang lebar H24-L 1,8mm, yang dispesifikasikan sebagai R047-018WRL-035. 2AGKNX007600 adalah nozel rentang lebar H24-M 1,1mm yang lebih kecil, yang dispesifikasikan sebagai R047-011WRM-035. Pemilihan harus mengikuti komponen dan pengaturan mesin.

Tidak. 2AGKNX007700 diidentifikasi sebagai nozel Rentang Lebar L 1,8mm. Keluarga H24 juga mencakup nozel standar 1,8mm dan nozel MELF 1,8mm. Konfirmasikan nomor suku cadang lengkap dan spesifikasi R047 sebelum memesan.

Penggantian harus dipertimbangkan ketika nozel bengkok, rusak, aus berlebihan, tersumbat, atau berulang kali menghasilkan pengambilan komponen yang tidak stabil setelah pembersihan dan inspeksi yang tepat. Menggunakan nozel pengganti yang diketahui baik juga dapat membantu menentukan apakah masalah pengambilan yang berulang terkait dengan nozel.

Harap berikan nomor suku cadang 2AGKNX007700, spesifikasi R047-018WRL-035, jumlah yang diperlukan, informasi mesin atau kepala, dan kondisi yang disukai atau persyaratan pasokan. Foto nozel yang ada juga berguna ketika konfirmasi kompatibilitas tambahan diperlukan.

Mencari nozel FUJI 2AGKNX007700 R047-018WRL-035 H24-L atau spesifikasi nozel H24 lainnya?

Kirimkan nomor suku cadang, jumlah yang diperlukan, model mesin, dan foto nozel Anda untuk identifikasi dan penawaran. Kami dapat membantu dengan pemilihan nozel H24, pencocokan model seri yang sama, persyaratan penggantian, konfirmasi stok, informasi waktu tunggu, dan pertanyaan suku cadang SMT gabungan.

Untuk pelanggan yang memelihara beberapa lini produksi SMT, daftar persyaratan nozel yang lengkap dapat diajukan untuk pemeriksaan dan penawaran yang terkonsolidasi.
