Nozel SMT Panasonic 256CSN N610148260AA untuk NPM 12-Kepala

Nozel SMT Panasonic 256CSN N610148260AA untuk NPM 12-Kepala

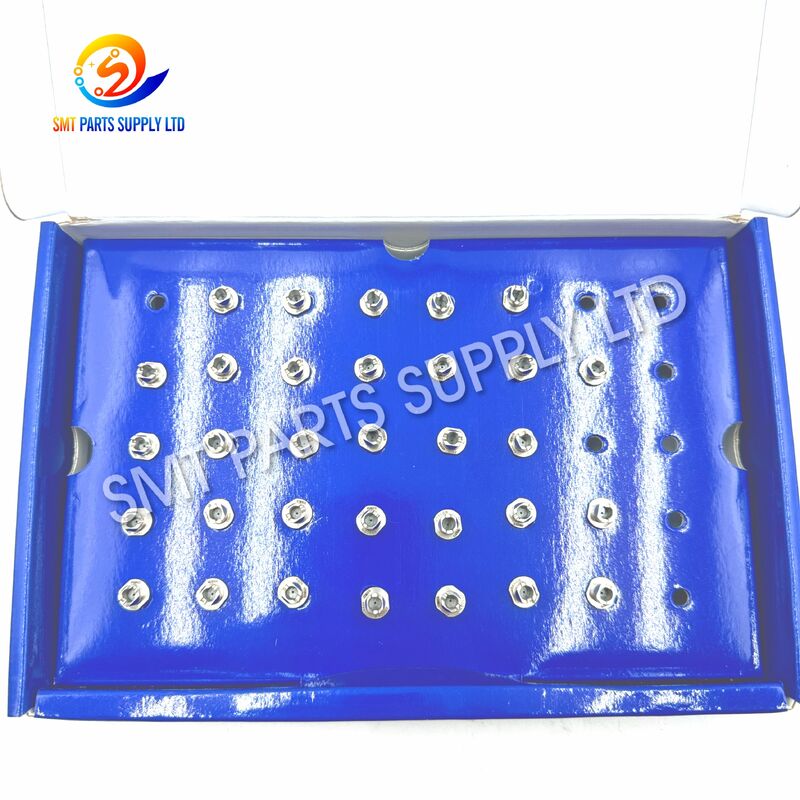

Nozel SMT Panasonic 256CSN N610148260AA adalah komponen pengambilan presisi yang dikembangkan untuk mesin penempatan NPM yang kompatibel yang dilengkapi dengan unit 12-kepala. Dipasang di antara kepala penempatan dan komponen elektronik, nozel mentransfer tekanan vakum ke permukaan komponen, memungkinkan pengambilan yang terkontrol, pergerakan berkecepatan tinggi, penyelarasan, dan penempatan yang akurat pada papan sirkuit cetak.

Nozel yang aus, terkontaminasi, bengkok, tersumbat, atau salah pilih dapat menyebabkan kesalahan pengambilan berulang, komponen jatuh, pengenalan yang tidak stabil, pergeseran penempatan, dan penghentian mesin yang tidak perlu. Mengganti nozel yang terkena dengan unit 256CSN yang cocok dengan benar membantu memulihkan jalur vakum dan antarmuka mekanis yang diperlukan untuk produksi yang konsisten.

Nozel ini cocok untuk produsen elektronik, departemen pemeliharaan SMT, perusahaan layanan peralatan, dan distributor suku cadang yang membutuhkan pengganti yang teridentifikasi dengan jelas di bawah model 256CSN dan nomor suku cadang utama N610148260AA. Kompatibilitas harus dikonfirmasi sesuai dengan kepala yang terpasang, penandaan nozel yang ada, paket komponen, dan konfigurasi mesin sebelum memesan.

Identifikasi Produk Cepat

Mengapa Nozel 256CSN Penting dalam Produksi SMT

Nozel pengambilan adalah salah satu komponen terkecil dalam mesin SMT, tetapi secara langsung memengaruhi stabilitas penempatan. Setiap siklus produksi mengharuskan nozel untuk bersentuhan dengan komponen dengan benar, menciptakan vakum yang cukup, mengangkat komponen tanpa gerakan, lulus proses inspeksi visi, dan melepaskan komponen pada posisi penempatan yang diprogram.

Bahkan sedikit penurunan kualitas nozel dapat menciptakan kerugian proses berulang. Nozel mungkin tampak dapat digunakan sementara saluran vakum internalnya, permukaan ujungnya, antarmuka pemasangannya, atau konsentrisitasnya telah berubah. Penyimpangan kecil ini menjadi lebih terlihat selama produksi berkecepatan tinggi yang berkelanjutan.

Nozel 256CSN yang cocok dengan benar mendukung:

Penyebab

Kegagalan nozel SMT tidak selalu disebabkan oleh kerusakan total. Banyak masalah produksi dimulai dengan keausan bertahap, kontaminasi, penanganan yang salah, pembersihan yang tidak sesuai, atau pemilihan komponen yang tidak cocok.

Penyebab Umum Masalah Produksi Terkait Nozel

Tanda Peringatan Khas

Operator dan tim pemeliharaan harus memeriksa nozel ketika kondisi berikut muncul:

Solusi

Solusi yang tepat bukan hanya meningkatkan tekanan vakum atau berulang kali mengatur ulang mesin. Nozel harus diperiksa sebagai bagian dari sistem pengambilan yang lengkap.

Nozel 256CSN N610148260AA menyediakan opsi pengganti yang teridentifikasi dengan jelas untuk aplikasi NPM 12-kepala yang kompatibel. Ketika nozel yang ada aus, tersumbat, bengkok, rusak, atau tidak lagi stabil, penggantian dapat membantu memulihkan kinerja transfer vakum dan penempatan mekanis yang dimaksud.

Proses Pemecahan Masalah yang Direkomendasikan

Keunggulan Berorientasi Produksi

1. Identifikasi Model yang Jelas

Penandaan 256CSN dan nomor suku cadang utama N610148260AA membuat pembelian, manajemen inventaris, dan komunikasi pemeliharaan lebih efisien. Pembeli dapat membandingkan identifikasi nozel yang ada sebelum meminta penawaran.

2. Dirancang untuk Operasi Pengambilan Vakum

Nozel berfungsi sebagai komponen kontak vakum terakhir antara kepala penempatan dan komponen elektronik. Jalur vakum yang bersih dan tidak rusak mendukung pengambilan yang stabil selama pergerakan kepala yang cepat.

3. Cocok untuk Pemeliharaan NPM 12-Kepala

Produk ini ditujukan untuk sistem NPM yang kompatibel yang menggunakan konfigurasi 12-kepala. Model mesin dan konfigurasi kepala harus selalu diperiksa karena platform NPM yang berbeda mungkin menggunakan keluarga nozel yang berbeda.

4. Mendukung Pengulangan Penempatan

Nozel yang dipasang dengan benar membantu menjaga hubungan antara pusat kepala, pusat nozel, pusat komponen, dan koordinat penempatan yang diprogram.

5. Penggantian Suku Cadang yang Efisien

Mengganti nozel yang aus umumnya lebih cepat dan lebih ekonomis daripada berulang kali menghentikan lini untuk membersihkan atau menyesuaikan nozel yang memiliki kerusakan mekanis permanen.

6. Berguna untuk Pemeliharaan Preventif

Menyimpan model nozel yang teridentifikasi dalam inventaris suku cadang yang terorganisir memungkinkan teknisi untuk mengganti unit yang mencurigakan selama pemeliharaan terjadwal daripada menunggu gangguan produksi yang serius.

Spesifikasi

Tabel Verifikasi Nomor Suku Cadang

N610148260AA umumnya digunakan sebagai referensi pemesanan utama untuk nozel 256CSN. Beberapa katalog suku cadang mungkin menampilkan nomor tambahan yang terkait dengan konfigurasi 256CSN atau 203ZSN. Nomor-nomor ini tidak boleh diperlakukan sebagai dapat dipertukarkan secara otomatis tanpa verifikasi.

Untuk pasokan yang akurat, berikan model mesin lengkap, jenis kepala, penandaan nozel, nomor suku cadang lama, dan foto produk yang jelas.

Aplikasi

Nozel 256CSN digunakan dalam produksi permukaan otomatis di mana mesin penempatan harus mengambil komponen elektronik dari pengumpan, memeriksa posisinya, dan menempatkannya secara akurat pada papan sirkuit yang dicetak pasta solder.

Skenario Aplikasi Khas

Pembeli yang Cocok

Cara Kerja

Nozel 256CSN beroperasi melalui kombinasi penempatan mekanis, tekanan vakum, kontrol mesin, dan koreksi visi.

Tahap 1: Pemilihan Nozel

Program mesin menetapkan nozel sesuai dengan paket komponen elektronik dan parameter produksi. Nozel yang dipilih dipasang pada stasiun kepala penempatan yang kompatibel.

Tahap 2: Pergerakan ke Posisi Pengambilan

Kepala penempatan bergerak menuju koordinat pengambilan pengumpan. Pengaturan pengumpan yang benar, posisi komponen, ketinggian pengambilan, dan pemilihan nozel diperlukan pada tahap ini.

Tahap 3: Aktivasi Vakum

Ketika nozel bersentuhan atau mendekati permukaan komponen, mesin mengaktifkan tekanan vakum. Udara ditarik melalui saluran nozel, menciptakan gaya penahan antara ujung nozel dan komponen.

Tahap 4: Pengangkatan Komponen

Kepala bergerak ke atas sementara komponen tetap menempel pada nozel. Jika nozel tersumbat, aus, bengkok, atau ukurannya salah, komponen dapat bergeser atau tetap berada di pengumpan.

Tahap 5: Pengenalan Visi

Kamera mesin memeriksa posisi dan orientasi komponen. Sistem kontrol menghitung nilai koreksi sebelum penempatan. Penahanan komponen yang stabil penting untuk pengenalan yang andal.

Tahap 6: Transfer Berkecepatan Tinggi

Kepala bergerak dari area pengumpan ke koordinat PCB yang diprogram. Nozel harus mempertahankan gaya penahan yang cukup selama akselerasi, rotasi, dan deselerasi.

Tahap 7: Penempatan

Komponen diturunkan ke ketinggian penempatan yang ditentukan. Mesin melepaskan vakum atau menerapkan proses pelepasan yang sesuai, memungkinkan komponen tetap berada di pasta solder.

Tahap 8: Siklus Produksi Berulang

Nozel kembali ke posisi pengambilan berikutnya dan mengulangi siklus. Dalam produksi massal, proses ini dapat terjadi terus menerus, membuat kondisi nozel penting untuk stabilitas lini.

Ringkasan Urutan Operasi

Cara Memilih

Memilih nozel SMT yang benar membutuhkan lebih dari sekadar mencocokkan nama model yang terlihat. Konfirmasikan informasi mesin dan aplikasi lengkap sebelum melakukan pemesanan.

Faktor Pemilihan 1: Nomor Suku Cadang yang Ada

Periksa penandaan pada nozel yang terpasang saat ini, daftar suku cadang mesin, catatan pemeliharaan, atau kemasan asli. N610148260AA harus dicocokkan persis ketika itu adalah nomor suku cadang yang diperlukan.

Faktor Pemilihan 2: Model Nozel

Konfirmasikan bahwa model nozel yang diperlukan adalah 256CSN. Nama model yang serupa dapat mewakili struktur ujung, antarmuka, revisi, atau aplikasi komponen yang berbeda.

Faktor Pemilihan 3: Platform Mesin

Berikan model mesin NPM lengkap daripada hanya menyatakan “mesin NPM.” Generasi mesin dan opsi yang terpasang dapat memengaruhi kompatibilitas nozel.

Faktor Pemilihan 4: Konfigurasi Kepala

Konfirmasikan bahwa mesin menggunakan unit 12-kepala yang kompatibel. Nozel yang digunakan pada satu konfigurasi kepala mungkin tidak pas atau berfungsi dengan benar pada jenis kepala lain.

Faktor Pemilihan 5: Paket Komponen

Berikan panjang, lebar, tinggi, berat, bentuk permukaan, dan jenis paket komponen. Area kontak nozel harus mendukung komponen tanpa menutupi struktur sensitif atau menyebabkan kerusakan permukaan.

Faktor Pemilihan 6: Foto Nozel yang Ada

Foto yang jelas dari nozel lama berguna ketika identifikasi yang tercetak tidak lengkap. Foto yang direkomendasikan meliputi nozel lengkap, ujung, sisi pemasangan, profil samping, dan penandaan yang terlihat.

Faktor Pemilihan 7: Kondisi Pasokan

Nyatakan apakah proyek memerlukan kondisi pasokan tertentu. Kondisi yang dikutip, standar inspeksi, pengemasan, dan persyaratan garansi harus dikonfirmasi sebelum pembayaran.

Daftar Periksa Informasi Pembeli

Perbandingan Dengan Kondisi Nozel Umum

Rekomendasi Pemasangan

1. Hentikan mesin sesuai dengan prosedur pemeliharaan yang disetujui.
2. Konfirmasikan kepala dan stasiun nozel yang terpengaruh sebelum dilepas.
3. Gunakan sarung tangan bersih atau alat penanganan yang sesuai untuk mencegah kontaminasi.
4. Lepaskan nozel yang ada tanpa memberikan gaya samping.
5. Bandingkan model dan nomor suku cadang nozel lama dengan penggantinya.
6. Periksa posisi pemasangan dari debu, fragmen, atau kerusakan mekanis.
7. Pasang nozel 256CSN dalam orientasi yang benar.
8. Konfirmasikan pemasangan yang mulus dan pengikatan yang aman.
9. Lakukan pengenalan atau kalibrasi nozel jika diperlukan oleh mesin.
10. Jalankan uji pengambilan dan penempatan berisiko rendah sebelum kembali ke produksi penuh.

Rekomendasi Pemeliharaan

Jangan gunakan benda logam tajam untuk membersihkan saluran nozel. Jangan menggiling, memoles, membengkokkan, atau membentuk kembali ujung nozel secara manual. Tindakan ini dapat mengubah kinerja pengambilan secara permanen.

Inspeksi Kualitas Sebelum Pengiriman atau Pemasangan

Pertanyaan yang Sering Diajukan

1. Apa nomor suku cadang utama untuk nozel SMT 256CSN?

Referensi pemesanan utama adalah N610148260AA. Karena beberapa katalog suku cadang menampilkan nomor tambahan yang terhubung dengan 256CSN atau 203ZSN, pembeli harus memberikan penandaan nozel lama dan informasi kepala mesin sebelum mengonfirmasi pesanan.

2. Apakah nozel 256CSN cocok untuk setiap mesin NPM?

Tidak secara otomatis. Ini terutama diidentifikasi untuk sistem penempatan NPM yang kompatibel yang menggunakan unit 12-kepala. Model mesin lengkap, kepala yang terpasang, antarmuka nozel, dan nomor suku cadang yang ada harus diperiksa sebelum pembelian.

3. Informasi apa yang diperlukan untuk penawaran yang akurat?

Harap berikan model nozel, nomor suku cadang yang tepat, model mesin, jenis kepala, kuantitas yang dibutuhkan, tujuan pengiriman, dan foto yang jelas dari nozel yang ada. Informasi paket komponen juga direkomendasikan ketika kompatibilitas tidak pasti.

4. Kapan nozel harus diganti daripada dibersihkan?

Penggantian direkomendasikan ketika nozel bengkok, retak, terkelupas, sangat aus, tidak dapat mempertahankan vakum yang stabil, atau berulang kali menyebabkan kesalahan pengambilan setelah pembersihan yang benar dan pemeriksaan mesin.

5. Bisakah nomor suku cadang katalog yang berbeda digunakan secara bergantian?

Mereka tidak boleh diperlakukan sebagai dapat dipertukarkan tanpa verifikasi. Nama nozel yang serupa dapat mewakili revisi, konfigurasi kepala, atau aplikasi mesin yang berbeda. Konfirmasikan antarmuka fisik, dokumentasi mesin, dan identifikasi nozel yang ada sebelum substitusi.

Hubungi Kami

Hubungi kami untuk harga, ketersediaan, opsi pengiriman, dan konfirmasi teknis untuk nozel SMT Panasonic 256CSN N610148260AA.

Untuk menerima penawaran yang akurat, harap sertakan:

• Nomor suku cadang dan model nozel yang dibutuhkan
• Model mesin lengkap
• Jenis kepala penempatan
• Kuantitas yang dibutuhkan
• Foto nozel yang ada
• Informasi paket komponen
• Negara tujuan
• Tanggal pengiriman yang diminta

Tim kami dapat membantu memverifikasi informasi yang diberikan, menyiapkan penawaran yang jelas, dan merekomendasikan pengemasan yang sesuai untuk pengiriman internasional.

Nama merek, nama mesin, dan nomor suku cadang digunakan hanya untuk mengidentifikasi kompatibilitas produk dan persyaratan pelanggan.
