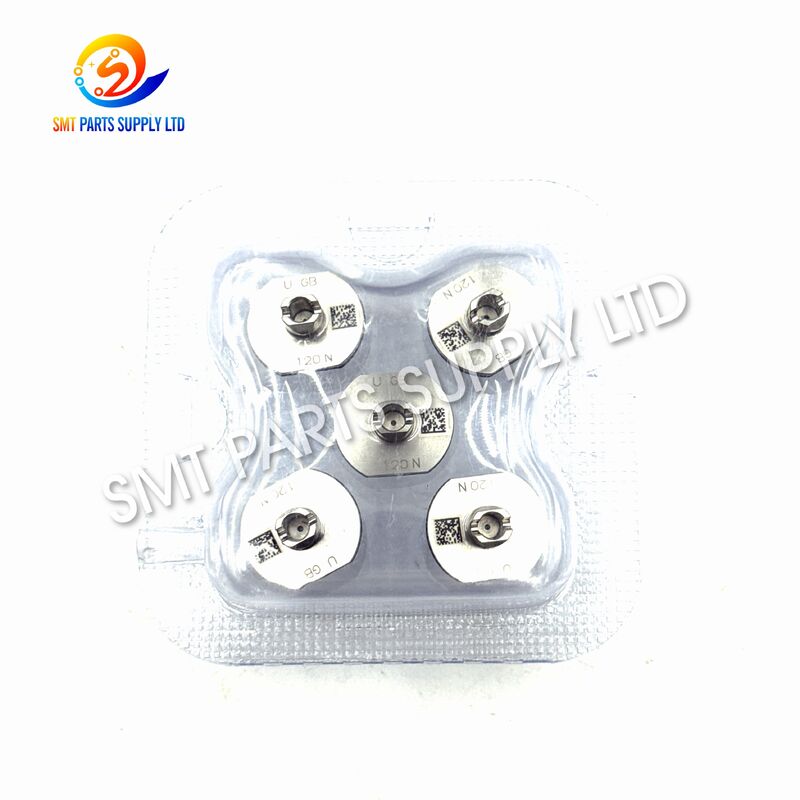

Nozzle SMT Panasonic 120N N610099374AA untuk Mesin CM NPM

Nozel SMT Panasonic 120N N610099374AA untuk Mesin CM NPM

Nozel SMT Panasonic 120N N610099374AA adalah komponen pickup presisi yang dikembangkan untuk peralatan perakitan otomatis surface-mount. Dipasang pada kepala penempatan yang kompatibel, nozel menciptakan antarmuka vakum yang terkontrol antara mesin dan komponen elektronik. Nozel ini mendukung pengambilan komponen yang cepat, transfer yang aman, inspeksi visual, penentuan posisi, dan penempatan yang akurat pada papan sirkuit cetak.

Nozel 120N umumnya dikaitkan dengan konfigurasi mesin pick-and-place CM dan NPM yang kompatibel. Struktur pickupnya yang ringkas membuatnya cocok untuk lingkungan produksi di mana penanganan komponen yang stabil, pemusatan nozel yang akurat, dan kinerja vakum yang berulang sangat penting.

Selama produksi SMT berkecepatan tinggi, bahkan sedikit keausan nozel, kontaminasi, deformasi, atau kebocoran vakum dapat meningkatkan kesalahan pengambilan dan cacat penempatan. Mengganti nozel yang aus dengan nozel 120N yang cocok dengan benar membantu memulihkan operasi mesin yang stabil sambil mengurangi gangguan lini yang tidak perlu.

Nozel ini cocok untuk pabrik perakitan elektronik, perusahaan pemeliharaan SMT, departemen teknik produksi, distributor suku cadang, dan penyedia layanan mesin. Pelanggan dianjurkan untuk memberikan model mesin, informasi kepala penempatan, kode nozel saat ini, dimensi komponen, dan foto nozel sebelum memesan.

Identifikasi Produk

Penyebab: Mengapa Masalah Nozel SMT Terjadi

Nozel pickup adalah salah satu bagian mekanis yang paling sering beroperasi di dalam mesin pick-and-place. Nozel berulang kali bergerak ke bawah, bersentuhan atau mendekati komponen elektronik, menciptakan hisapan vakum, mengangkat komponen, melewati sistem visi mesin, dan menempatkannya ke PCB.

Karena siklus ini dapat diulang ribuan kali selama satu giliran produksi, nozel secara bertahap mengalami kontaminasi dan keausan mekanis.

1. Kontaminasi Fluks, Debu, dan Perekat

Bahan produksi dapat melepaskan partikel halus, residu fluks, debu pita, serpihan kemasan, dan kontaminasi perekat. Bahan-bahan ini dapat menumpuk di sekitar ujung nozel atau di dalam saluran vakum.

Saluran udara yang sebagian tersumbat mungkin masih menciptakan hisapan, tetapi tingkat vakum bisa menjadi tidak stabil. Hal ini sering mengakibatkan masalah pengambilan intermiten yang sulit didiagnosis.

2. Keausan Mekanis pada Permukaan Pickup

Ujung nozel dapat aus secara bertahap setelah kontak jangka panjang dengan komponen atau permukaan pengumpan. Permukaan pickup yang tidak rata dapat mengurangi kinerja penyegelan dan mengubah posisi penahanan komponen.

Hal ini dapat menyebabkan rotasi komponen, pemusatan yang tidak stabil, atau kehilangan selama gerakan berkecepatan tinggi.

3. Pemilihan Nozel yang Salah

Nozel yang terlalu besar dapat bersentuhan dengan komponen yang berdekatan, kantong pita, atau permukaan di sekitarnya. Nozel yang terlalu kecil mungkin tidak menciptakan area hisapan yang efektif.

Bahkan ketika mesin dapat mengambil komponen, nozel yang salah dapat mengurangi stabilitas penempatan dan meningkatkan tingkat penolakan.

4. Kebocoran Vakum

Kebocoran dapat terjadi pada ujung nozel, badan nozel, saluran udara internal, sambungan pemasangan, atau antarmuka kepala penempatan.

Nozel yang bocor memerlukan mesin untuk mengkompensasi dengan permintaan vakum yang lebih tinggi dan mungkin masih gagal selama akselerasi cepat.

5. Deformasi Nozel atau Kerusakan Akibat Benturan

Pemasangan yang tidak tepat, tabrakan dengan pengumpan, ketinggian mesin yang salah, terjatuh secara tidak sengaja, atau kontak dengan komponen yang terangkat dapat menyebabkan deformasi nozel.

Deformasi kecil mungkin tidak terlihat selama inspeksi cepat tetapi dapat memengaruhi pemusatan nozel dan akurasi penempatan.

6. Prosedur Pemeliharaan yang Buruk

Menggunakan alat pembersih yang tidak sesuai, jarum logam tajam, gaya berlebihan, atau bahan kimia agresif dapat merusak saluran internal atau permukaan pickup.

Pembersihan harus menghilangkan kontaminasi tanpa memperbesar, menggores, atau mengubah bentuk fitur nozel presisi.

Gejala Produksi Umum

Solusi: Bagaimana Nozel 120N Mendukung Produksi yang Stabil

Nozel SMT 120N N610099374AA menyediakan antarmuka pengambilan yang terkontrol untuk sistem penempatan CM dan NPM yang kompatibel. Ketika dipilih dan dipelihara dengan benar, nozel ini membantu menstabilkan seluruh proses penanganan komponen.

Pengambilan Vakum yang Andal

Jalur vakum internal mentransfer hisapan dari kepala penempatan ke ujung nozel. Nozel yang bersih dan terpasang dengan benar membantu menciptakan perbedaan tekanan yang diperlukan untuk mengangkat komponen dari kantong pengumpannya.

Hisapan yang stabil mengurangi kegagalan pengambilan acak dan kehilangan komponen selama gerakan mesin.

Penentuan Posisi Komponen yang Terkontrol

Ujung nozel bertindak sebagai titik kontak fisik antara kepala penempatan dan komponen. Geometri yang benar membantu menahan komponen di dekat posisi tengah yang diharapkan.

Hal ini mendukung inspeksi visual dan koreksi penempatan yang lebih konsisten.

Transfer Berkecepatan Tinggi yang Berulang

Selama produksi, nozel harus menahan komponen saat kepala penempatan berakselerasi, berputar, bergerak melalui inspeksi, dan mendekati lokasi penempatan.

Nozel yang berfungsi dengan baik membantu menjaga stabilitas komponen selama gerakan ini.

Mengurangi Waktu Henti yang Tidak Terencana

Nozel yang aus dapat menyebabkan kesalahan intermiten yang memerlukan intervensi operator berulang kali. Penggantian tepat waktu membantu mengurangi waktu pemecahan masalah dan meningkatkan ketersediaan lini.

Menyimpan nozel cadangan yang teridentifikasi dengan benar di dekat lini produksi juga memungkinkan personel pemeliharaan merespons dengan cepat.

Manajemen Pemeliharaan yang Disederhanakan

Menggunakan sistem identifikasi model dan nomor suku cadang nozel yang jelas membantu tim pemeliharaan mengorganisir suku cadang, menetapkan siklus penggantian, dan menghindari pencampuran jenis nozel yang tidak kompatibel.

Model 120N dan nomor suku cadang N610099374AA harus dicatat dalam daftar suku cadang internal pelanggan.

Keunggulan Produk Utama

Spesifikasi

Pemberitahuan Spesifikasi Penting

Rentang komponen yang tepat, geometri ujung nozel, kepala penempatan yang berlaku, dan konfigurasi mesin dapat bervariasi sesuai dengan generasi peralatan dan pengaturan produksi.

Pembeli tidak boleh memilih nozel hanya berdasarkan penampilan. Sebelum melakukan pemesanan, bandingkan informasi berikut:

Aplikasi

Nozel 120N digunakan dalam lini produksi otomatis surface-mount yang memerlukan pengambilan dan penempatan komponen elektronik yang terkontrol.

Elektronik Konsumen

Dapat mendukung lini produksi yang memproduksi papan kontrol, elektronik rumah tangga, layar, perangkat pintar, pengisi daya, adaptor, dan rakitan elektronik lainnya.

Elektronik Otomotif

Modul kontrol otomotif, sistem pencahayaan, papan sensor, sistem komunikasi, dan rakitan manajemen daya memerlukan proses SMT yang stabil dan dapat dilacak.

Nozel yang dipilih dengan benar berkontribusi pada transfer komponen yang andal selama produksi bervolume tinggi.

Peralatan Kontrol Industri

Pengontrol industri, modul otomatisasi, catu daya, penggerak, instrumen, dan perangkat pemantauan sering menggunakan PCB yang padat.

Kinerja nozel yang stabil membantu menjaga konsistensi penempatan di seluruh jadwal produksi berkelanjutan.

Peralatan Komunikasi

Perangkat jaringan, modul nirkabel, papan komunikasi, elektronik stasiun pangkalan, dan peralatan pemrosesan data mungkin menggunakan komponen kecil dan berdekatan.

Pemilihan nozel yang akurat penting untuk menjaga kualitas penempatan.

Elektronik Medis

Perangkat pemantauan medis, peralatan diagnostik, instrumen elektronik portabel, dan papan kontrol memerlukan proses produksi yang dikelola dengan hati-hati.

Kebersihan nozel dan penggantian preventif sangat penting dalam lingkungan manufaktur yang terkontrol.

Produk LED dan Pencahayaan

Nozel dapat digunakan dalam lini SMT yang kompatibel yang memproduksi driver LED, papan kontrol pencahayaan, modul tampilan, dan rakitan elektronik terkait.

Manufaktur Elektronik Kontrak

Pabrik EMS sering memproses banyak produk pada lini produksi yang sama. Memelihara inventaris nozel yang lengkap membantu mengurangi penundaan pergantian dan mendukung paket komponen yang berbeda.

Tabel Aplikasi

Cara Kerja

Nozel 120N beroperasi sebagai bagian dari sistem penempatan mesin yang lengkap. Kinerjanya bergantung pada kepala penempatan, sistem vakum, kondisi pengumpan, sistem visual, kalibrasi mesin, paket komponen, dan program produksi.

Langkah 1: Pemilihan Nozel Otomatis

Program mesin menetapkan nozel yang sesuai untuk tipe komponen. Kepala penempatan mengambil nozel dari stasiun nozel atau menggunakan nozel yang sudah terpasang di kepala.

Nozel harus pas dengan aman dan sejajar dengan benar dengan antarmuka kepala.

Langkah 2: Pergerakan ke Pengumpan

Mesin memindahkan kepala penempatan di atas posisi pengumpan yang diprogram. Pengumpan menyajikan komponen dalam kantong pita pembawanya, baki, tabung, atau sistem pengumpan lainnya.

Penentuan posisi pengumpan yang akurat sangat penting untuk pengambilan yang berhasil.

Langkah 3: Penurunan Nozel

Nozel turun ke arah komponen sesuai dengan ketinggian pengambilan yang diprogram.

Ketinggian pengambilan yang salah dapat menyebabkan kontak yang tidak memadai, kerusakan komponen, benturan nozel, atau kontak dengan kantong pengumpan.

Langkah 4: Aktivasi Vakum

Kepala penempatan menerapkan vakum melalui saluran internal nozel. Perbedaan tekanan menahan komponen terhadap ujung nozel.

Kualitas segel vakum ini bergantung pada kebersihan nozel, kondisi permukaan pickup, permukaan komponen, dan ukuran nozel.

Langkah 5: Pengangkatan Komponen

Nozel mengangkat komponen dari kantong pengumpan. Mesin dapat memeriksa status vakum untuk mengonfirmasi bahwa komponen telah berhasil diambil.

Jika nilai vakum berada di luar rentang yang diterima, mesin dapat mencoba pengambilan ulang atau menghasilkan alarm.

Langkah 6: Inspeksi Visual

Komponen melewati sistem pengenalan mesin. Kamera memeriksa posisi, sudut, garis besar, atau fitur referensinya.

Sistem kontrol menghitung koreksi sumbu X, sumbu Y, atau rotasi yang diperlukan.

Langkah 7: Transfer Berkecepatan Tinggi

Kepala penempatan bergerak dari posisi pengambilan ke lokasi penempatan PCB. Selama gerakan ini, nozel harus menahan komponen dengan aman meskipun ada akselerasi dan rotasi.

Nozel yang tidak stabil dapat menyebabkan komponen bergerak, berputar, atau jatuh.

Langkah 8: Penempatan Akurat

Nozel turun ke ketinggian penempatan yang diprogram dan memposisikan komponen di atas pasta solder.

Gaya dan ketinggian penempatan harus sesuai untuk komponen dan proses PCB.

Langkah 9: Pelepasan Vakum

Mesin melepaskan vakum atau menerapkan tekanan positif yang terkontrol, tergantung pada desain peralatan. Komponen terpisah dari nozel dan tetap berada di PCB.

Langkah 10: Siklus Produksi Berulang

Nozel kembali untuk mengambil komponen berikutnya. Siklus ini berlanjut dengan kecepatan tinggi sepanjang program produksi.

Bagaimana Kondisi Nozel Memengaruhi Siklus Penempatan

Cara Memilih Nozel 120N yang Tepat

Pemilihan nozel harus didasarkan pada informasi teknis yang terkonfirmasi, bukan hanya penampilan produk.

1. Konfirmasikan Model Mesin

Catat model mesin lengkap. Keluarga mesin yang serupa mungkin menggunakan kepala penempatan atau standar nozel yang berbeda.

Referensi umum mungkin termasuk CM202, CM212, CM402, CM602 dan peralatan NPM terpilih, tetapi konfigurasi kepala spesifik masih harus diperiksa.

2. Konfirmasikan Kepala Penempatan

Identifikasi tipe kepala yang terpasang. Satu mesin dapat mendukung kepala yang berbeda, dan setiap kepala mungkin memerlukan antarmuka nozel yang berbeda.

Model mesin yang sama tidak selalu menjamin persyaratan nozel yang sama.

3. Periksa Tanda Nozel yang Ada

Periksa nozel saat ini untuk tanda model 120N dan nomor suku cadang yang terlihat.

Foto yang jelas dari nozel yang ada adalah salah satu cara paling efektif untuk mengurangi kesalahan pemesanan.

4. Verifikasi Nomor Suku Cadang

N610099374AA umumnya digunakan sebagai identifikasi utama untuk nozel 120N.

KXFX03DJA01 mungkin muncul sebagai nomor referensi terkait atau referensi silang di beberapa catatan pasokan. Pembeli harus mengonfirmasi hubungan dengan konfigurasi mesin yang terpasang sebelum memesan.

5. Cocokkan Paket Komponen

Permukaan pickup nozel harus sesuai dengan badan komponen. Faktor penting meliputi:

• Panjang dan lebar komponen
• Tinggi komponen
• Kerataan permukaan
• Bahan paket
• Posisi pusat gravitasi
• Area pickup yang tersedia
• Berat
• Kerapuhan
• Jarak bebas komponen di dekatnya

6. Tinjau Kecepatan Produksi

Produksi berkecepatan tinggi menciptakan gaya akselerasi yang lebih besar. Nozel harus memberikan stabilitas penahanan yang cukup selama pengambilan, rotasi, inspeksi, dan transfer.

7. Evaluasi Permukaan Komponen

Permukaan komponen yang halus, berpori, tidak rata, melengkung, cekung, atau bertekstur mungkin memerlukan struktur nozel yang berbeda.

Pastikan model 120N cocok untuk area kontak aktual.

8. Pilih Kondisi Pasokan yang Dibutuhkan

Tergantung pada ketersediaan, pelanggan dapat meminta opsi pasokan yang berbeda. Kondisi yang diminta harus dinyatakan dengan jelas selama kutipan.

Jangan pernah mendeskripsikan nozel yang kompatibel sebagai produk asli kecuali sumber pasokan dan pengemasannya telah diverifikasi.

9. Pesan Jumlah Percobaan

Untuk aplikasi yang tidak dikenal, mulailah dengan pesanan percobaan kecil. Uji nozel dalam kondisi produksi normal sebelum membeli dalam jumlah besar.

10. Tetapkan Inventaris Cadangan

Setelah kompatibilitas dikonfirmasi, pertahankan jumlah nozel cadangan yang wajar sesuai dengan jumlah mesin, jam operasi, volume produksi, dan riwayat pemeliharaan.

Daftar Periksa Pemilihan Nozel

Rekomendasi Pemasangan

Sebelum Pemasangan

• Hentikan mesin sesuai dengan prosedur keselamatan peralatan.
• Konfirmasikan model dan nomor suku cadang nozel.
• Periksa nozel dari deformasi, kontaminasi, atau kerusakan pengiriman.
• Periksa apakah area pemasangan bersih.
• Bandingkan nozel baru dengan nozel yang dilepas.
• Jangan pasang nozel jika bentuk antarmukanya berbeda.

Selama Pemasangan

• Tangani nozel dengan alat yang bersih.
• Hindari menyentuh permukaan pickup presisi.
• Pasang nozel dalam orientasi yang benar.
• Jangan gunakan tenaga berlebihan.
• Konfirmasikan bahwa nozel terpasang dengan aman.
• Verifikasi operasi pertukaran nozel yang mulus jika berlaku.

Setelah Pemasangan

• Jalankan prosedur pemeriksaan atau kalibrasi nozel mesin.
• Uji kinerja vakum.
• Lakukan beberapa siklus pengambilan kecepatan rendah.
• Periksa pemusatan komponen.
• Konfirmasikan pengenalan visual.
• Periksa hasil penempatan sebelum kembali ke kecepatan produksi penuh.

Pemeliharaan dan Pembersihan

Pemeliharaan yang tepat memperpanjang masa pakai nozel dan membantu menjaga produksi yang konsisten.

Inspeksi Harian

Periksa permukaan pickup dari kontaminasi, goresan, deformasi, dan partikel yang menempel.

Periksa apakah nozel menghasilkan kesalahan pengambilan yang tidak biasa selama produksi.

Pembersihan Reguler

Gunakan peralatan pembersih nozel yang disetujui, udara berfilter, sikat yang sesuai, atau bahan pembersih yang direkomendasikan oleh prosedur pemeliharaan.

Hindari penggunaan benda logam tajam yang dapat menggores atau memperbesar bukaan vakum.

Inspeksi Saluran Vakum

Bagian luar yang bersih tidak menjamin saluran internal yang bersih. Jika kinerja vakum tetap lemah setelah pembersihan permukaan, periksa saluran internal.

Inspeksi Dimensi

Bandingkan nozel yang banyak digunakan dengan nozel referensi yang terkonfirmasi. Ganti unit yang menunjukkan keausan, deformasi, atau kinerja pengambilan yang tidak konsisten.

Penyimpanan

Simpan nozel bersih dalam kotak pelindung berlabel. Pisahkan model yang berbeda untuk mencegah pemasangan yang salah.

Hindari memaparkan nozel ke debu, kelembaban, benturan, atau penyimpanan lepas dengan alat logam.

Jadwal Pemeliharaan yang Direkomendasikan

Kontrol Kualitas

Nozel SMT yang sesuai harus diperiksa sebelum pengiriman dan lagi sebelum digunakan dalam produksi.

Poin Inspeksi yang Direkomendasikan

Inspeksi Penerimaan Pembeli

1. Bandingkan jumlah paket dengan pesanan pembelian.
2. Konfirmasikan tanda model 120N.
3. Periksa referensi nomor suku cadang N610099374AA.
4. Periksa nozel di bawah pencahayaan yang sesuai.
5. Bandingkan dengan sampel yang disetujui yang ada.
6. Lakukan uji coba mesin yang terkontrol.
7. Catat hasil pemasangan dan kinerja.

Panduan Pemecahan Masalah

Informasi Pengemasan dan Pesanan

Nozel harus dikemas untuk melindungi ujung pickup dan antarmuka pemasangannya selama transportasi.

Pengemasan yang Direkomendasikan

• Kantong atau wadah pelindung individu
• Perlindungan anti-benturan internal
• Identifikasi produk yang jelas
• Label model dan jumlah
• Karton luar yang cocok untuk transportasi internasional
• Pemisahan batch jika beberapa model nozel dipesan

Informasi yang Dibutuhkan untuk Kutipan

Mengapa Memilih Nozel SMT yang Tepat

Memilih nozel yang tepat bukan hanya keputusan pembelian suku cadang. Hal ini secara langsung memengaruhi stabilitas pengambilan, efisiensi mesin, beban kerja operator, kelangsungan produksi, dan kualitas penempatan.

Nozel yang murah tetapi tidak cocok dapat menyebabkan kegagalan pengambilan berulang, alarm mesin, kerusakan komponen, atau penundaan produksi. Biaya gangguan ini bisa jauh lebih tinggi daripada nilai nozel itu sendiri.

Untuk alasan ini, konfirmasi kompatibilitas profesional harus mencakup model nozel, nomor suku cadang, model mesin, kepala penempatan, ukuran komponen, dan foto nozel yang ada.

FAQ

1. Apa fungsi utama nozel Panasonic 120N N610099374AA?

Nozel 120N menciptakan koneksi vakum yang terkontrol antara kepala penempatan dan komponen elektronik. Nozel mengambil komponen dari pengumpan, menahannya selama inspeksi visual dan transfer, dan melepaskannya secara akurat pada posisi penempatan PCB yang diprogram.

2. Mesin mana yang dapat menggunakan nozel 120N?

Nozel 120N umumnya direferensikan untuk keluarga mesin CM dan NPM yang kompatibel, termasuk CM202, CM212, CM402, CM602, dan konfigurasi NPM terpilih. Namun, kepala penempatan dan antarmuka nozel yang tepat harus dikonfirmasi sebelum memesan.

3. Apakah N610099374AA dan KXFX03DJA01 nomor suku cadang yang sama?

N610099374AA umumnya digunakan sebagai identifikasi utama untuk nozel 120N. KXFX03DJA01 juga muncul di beberapa catatan pasokan sebagai referensi terkait. Karena generasi peralatan dan konfigurasi kepala dapat berbeda, pelanggan harus memberikan foto dan detail mesin untuk konfirmasi.

4. Bagaimana cara mengonfirmasi apakah nozel ini cocok dengan mesin saya?

Harap berikan model mesin lengkap, tipe kepala penempatan, tanda nozel yang ada, nomor suku cadang saat ini, paket komponen, jumlah yang dibutuhkan, dan foto nozel yang jelas dari beberapa sudut. Detail ini memungkinkan pemasok untuk membandingkan antarmuka dan aplikasi.

5. Kapan nozel SMT harus diganti?

Ganti nozel ketika pembersihan tidak dapat mengembalikan pengambilan yang stabil, ketika permukaan pickup aus, ketika badan cacat, ketika kebocoran vakum terdeteksi, atau ketika rotasi komponen, jatuh, kesalahan pengenalan, dan pengambilan terlewat yang berulang dapat ditelusuri ke nozel.

Hubungi Kami

Mencari nozel SMT 120N N610099374AA yang andal untuk peralatan produksi CM atau NPM Anda?

Kirimkan model mesin Anda, informasi kepala penempatan, kode nozel saat ini, dimensi komponen, jumlah yang dibutuhkan, dan foto produk. Tim penjualan kami akan membantu memeriksa aplikasi, mengonfirmasi item yang paling sesuai, dan menyiapkan kutipan yang kompetitif.

Kami mendukung pesanan percobaan, kebutuhan suku cadang produksi, proyek pemeliharaan, dan rencana pembelian rutin untuk produsen elektronik global dan perusahaan layanan SMT.

Hubungi kami hari ini untuk pemeriksaan kompatibilitas, ketersediaan, informasi waktu tunggu, detail pengemasan, dan kutipan.

Pemberitahuan Kompatibilitas dan Merek Dagang

Nama produsen peralatan dan referensi model mesin hanya digunakan untuk menggambarkan identifikasi produk dan kompatibilitas yang dimaksud. Semua merek dagang adalah milik pemiliknya masing-masing. Kompatibilitas harus dikonfirmasi menggunakan konfigurasi mesin pelanggan, kepala penempatan yang terpasang, sampel nozel yang ada, dan persyaratan produksi.
