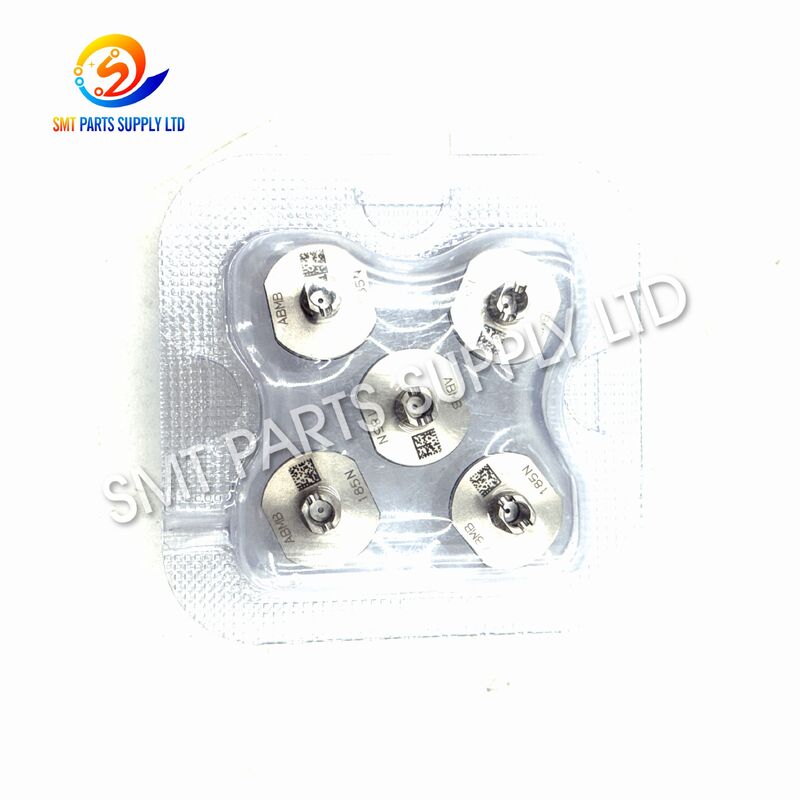

Nosel SMT Presisi Panasonic 185N N610119411AA untuk CM/NPM

Nozel SMT Presisi Panasonic 185N N610119411AA untuk CM/NPM

Nozel SMT presisi Panasonic 185N, yang diidentifikasi dengan nomor suku cadang utama N610119411AA, adalah nozel penanganan komponen yang dikembangkan untuk konfigurasi mesin pick-and-place CM, DT, dan NPM yang kompatibel. Nozel ini umumnya diterapkan pada kepala penempatan delapan nozel yang sesuai di mana pengambilan vakum yang akurat, transfer komponen yang terkontrol, dan penempatan PCB yang berulang diperlukan.

Sebagai titik kontak langsung antara mesin penempatan dan komponen elektronik, kondisi nozel dapat secara signifikan memengaruhi tingkat pengambilan, pemusatan komponen, akurasi pengenalan, dan kelangsungan produksi. Nozel yang aus, terkontaminasi, atau salah dipilih dapat menyebabkan kesalahan pengambilan, komponen jatuh, dan penyimpangan penempatan.

Nozel 185N cocok untuk pemeliharaan preventif, penggantian darurat, servis kepala penempatan, dan persiapan inventaris suku cadang. Sebelum memesan, pembeli harus mengonfirmasi model nozel, nomor suku cadang lengkap, model mesin, konfigurasi kepala, dan tampilan nozel yang ada. Foto yang jelas atau catatan peralatan direkomendasikan untuk pemeriksaan kompatibilitas yang lebih andal.

Identifikasi Produk

Penyebab: Mengapa Nozel SMT Memerlukan Inspeksi atau Penggantian

Nozel SMT beroperasi berulang kali dalam kondisi produksi berkecepatan tinggi. Selama setiap siklus penempatan, nozel mendekati komponen, mengaktifkan isapan vakum, mengangkat komponen, mentransfernya melalui sistem penglihatan, dan menempatkannya ke PCB.

Seiring waktu, kontaminasi produksi, keausan mekanis, atau kontak yang tidak disengaja dapat memengaruhi kinerja nozel.

1. Keausan Permukaan Pengambilan

Permukaan pengambilan nozel bersentuhan dengan ribuan atau jutaan komponen elektronik selama masa pakainya. Operasi berkelanjutan secara bertahap dapat mengubah kondisi permukaan.

Permukaan pengambilan yang aus dapat mengakibatkan:

• Efisiensi penyegelan berkurang
• Penahanan vakum yang tidak teratur
• Posisi komponen yang tidak stabil
• Rotasi komponen selama transfer
• Tingkat kesalahan pengambilan yang lebih tinggi
• Frekuensi koreksi mesin yang meningkat

Ketika permukaan kontak tergores, terkelupas, atau tidak rata, penggantian seringkali lebih efektif daripada penyesuaian mesin berulang kali.

2. Kontaminasi Saluran Vakum

Debu pita pembawa, partikel PCB, residu perekat, dan kontaminan lain dapat masuk ke saluran vakum internal.

Penyumbatan parsial dapat menyebabkan:

Pembersihan dapat memulihkan fungsi normal ketika kontaminasi minor. Namun, penggantian harus dipertimbangkan jika saluran rusak, sangat tersumbat, atau sulit dibersihkan dengan aman.

3. Pembengkokan Nozel atau Kerusakan Akibat Benturan

Nozel dapat rusak oleh:

• Ketinggian pengumpan yang salah
• Tabrakan komponen
• Pemasangan manual yang tidak tepat
• Kontak dengan PCB yang salah posisi
• Tabrakan kepala
• Operasi penggantian nozel yang salah
• Penyimpanan tanpa perlindungan
• Dampak transportasi

Bahkan deformasi kecil pun dapat mengubah garis tengah nozel dan memengaruhi akurasi pengambilan atau penempatan.

4. Model Nozel yang Salah

Model nozel yang berbeda mungkin terlihat serupa tetapi memiliki perbedaan dalam:

• Struktur pemasangan
• Panjang keseluruhan
• Bentuk permukaan pengambilan
• Lubang vakum
• Area kontak
• Antarmuka kepala
• Rentang penanganan komponen

Memilih nozel hanya dari foto dapat menimbulkan risiko kompatibilitas. Model dan nomor suku cadang yang tepat harus diperiksa sebelum memesan.

5. Pemasangan yang Salah

Nozel yang dipasang dengan salah mungkin tidak duduk secara konsentris di dudukan nozel. Bahan asing di sekitar area pemasangan juga dapat mencegah keterlibatan yang benar.

Gejala terkait pemasangan yang mungkin terjadi meliputi:

• Alarm penggantian nozel
• Runout nozel berlebihan
• Rotasi tidak stabil
• Ketinggian pengambilan yang salah
• Offset penempatan komponen
• Kegagalan mengenali nozel
• Gangguan produksi berulang

6. Ketidakcocokan Komponen dan Nozel

Permukaan pengambilan harus bersentuhan dengan area yang sesuai dari badan komponen. Nozel yang terlalu kecil mungkin tidak memberikan stabilitas penahanan yang cukup. Nozel yang terlalu besar dapat bersentuhan dengan timah, terminal, tepi, atau permukaan yang tidak rata.

Untuk aplikasi komponen baru, nozel harus dipilih berdasarkan:

Gejala Produksi Umum

Solusi: Bagaimana Nozel 185N Mendukung Produksi yang Stabil

Nozel 185N menyediakan antarmuka vakum dan mekanis yang terkontrol antara kepala penempatan dan komponen elektronik. Ketika dipilih, dipasang, dan dipelihara dengan benar, nozel ini dapat membantu meningkatkan konsistensi penanganan komponen.

Pengambilan Vakum yang Stabil

Saluran vakum internal mentransfer tekanan negatif dari kepala penempatan ke permukaan pengambilan nozel. Saluran yang bersih mendukung isapan yang efisien dan penahanan komponen yang stabil.

Kontak Komponen yang Terkontrol

Area pengambilan yang ditentukan membantu menjaga komponen pada posisi yang terkontrol selama pergerakan. Kontak yang stabil mengurangi gesekan dan rotasi yang tidak perlu.

Penyelarasan Penempatan yang Berulang

Bagian pemasangan memposisikan nozel relatif terhadap sumbu kepala penempatan. Penyelarasan yang benar membantu mendukung pengambilan yang akurat, koreksi penglihatan yang andal, dan penempatan yang berulang.

Mengurangi Waktu Henti yang Tidak Terencana

Mengganti nozel yang aus atau rusak bisa lebih efisien daripada berulang kali mengubah koordinat pengambilan, ambang batas vakum, atau parameter penglihatan untuk mengkompensasi keausan mekanis.

Cocok untuk Inventaris Pemeliharaan

Pabrik dapat memasukkan nozel 185N ke dalam kit pemeliharaan preventif atau inventaris suku cadang darurat. Ini membantu mengurangi penundaan pengadaan ketika nozel produksi rusak.

Dukungan Konfirmasi Kompatibilitas

Pembeli dapat memberikan informasi berikut sebelum memesan:

• Model mesin
• Model kepala penempatan
• Model nozel yang ada
• Nomor suku cadang
• Jumlah yang dibutuhkan
• Kemasan komponen
• Foto nozel
• Tanggal pengiriman yang dibutuhkan

Informasi ini memungkinkan produk yang ditawarkan untuk diperiksa lebih akurat sebelum pengiriman.

Manfaat Solusi

Spesifikasi

Catatan Konfirmasi Teknis

Dimensi ujung nozel yang tepat, dimensi bukaan vakum, dan rentang komponen yang berlaku harus dikonfirmasi melalui nozel yang ada, gambar yang disetujui, manual peralatan, atau catatan suku cadang mesin.

Nilai teknis tidak boleh diasumsikan hanya dari nama model atau tampilan produk.

Perbandingan Model Seri yang Sama

Panduan Perbandingan Model

Model nozel yang berbeda tidak boleh digunakan sebagai pengganti hanya karena dapat dimasukkan secara fisik ke dalam kepala. Kecocokan mekanis saja tidak mengonfirmasi kinerja pengambilan yang benar.

Detail berikut harus dibandingkan:

Aplikasi

Manufaktur Elektronik Konsumen

Nozel 185N dapat digunakan pada lini SMT yang kompatibel yang memproduksi papan kontrol elektronik, perangkat pintar, peralatan rumah tangga, produk digital, dan elektronik konsumen lainnya.

Elektronik Otomotif

Manufaktur PCB otomotif memerlukan kontrol proses yang stabil dan penempatan komponen yang berulang. Mempertahankan kondisi nozel membantu mengurangi variasi pengambilan dan penempatan yang dapat dihindari.

Produk Kontrol Industri

Pengontrol industri, sensor, modul kontrol daya, dan modul otomatisasi seringkali memerlukan siklus produksi yang panjang. Penggantian nozel preventif dapat mendukung operasi lini yang berkelanjutan.

Peralatan Komunikasi

Router, modul jaringan, papan komunikasi, dan produk terkait mungkin memerlukan penempatan komponen berkecepatan tinggi. Nozel yang stabil membantu menjaga transfer yang andal selama pergerakan kepala yang cepat.

Elektronik LED dan Pencahayaan

Papan kontrol pencahayaan dan produk terkait LED menggunakan paket komponen yang berbeda. Nozel harus selalu dipilih berdasarkan badan komponen aktual dan konfigurasi mesin.

Elektronik Medis

Produksi PCB peralatan medis sering menggunakan prosedur pemeliharaan yang terkontrol. Identifikasi nozel yang benar dan catatan penggantian dapat mendukung ketertelusuran peralatan.

Manufaktur Kontrak EMS

Penyedia layanan manufaktur elektronik memproses desain PCB dan paket komponen yang berbeda. Memelihara inventaris nozel yang terorganisir membantu mengurangi penundaan perubahan produk.

Pemeliharaan dan Perbaikan Peralatan

Nozel 185N cocok untuk:

• Pemeliharaan kepala penempatan
• Perbaikan mesin bekas
• Penggantian darurat
• Pemulihan produksi
• Inventaris suku cadang
• Persiapan kit pemeliharaan
• Proyek servis mesin
• Persiapan stok distributor

Tabel Skenario Aplikasi

Cara Kerja

Langkah 1: Penugasan Nozel

Program penempatan menugaskan nozel sesuai dengan paket komponen dan persyaratan produksi. Nozel yang dipilih harus dipasang di posisi kepala atau stasiun nozel yang benar.

Langkah 2: Pergerakan Kepala ke Pengumpan

Kepala penempatan memindahkan nozel ke atas kantong komponen yang diprogram. Akurasi pengumpan dan posisi komponen harus stabil.

Langkah 3: Penurunan Nozel

Nozel bergerak ke bawah menuju komponen. Ketinggian pengambilan yang diprogram menentukan bagaimana permukaan pengambilan bersentuhan dengan komponen.

Langkah 4: Aktivasi Vakum

Tekanan negatif mengalir melalui kepala penempatan dan saluran nozel internal. Vakum menahan komponen terhadap permukaan pengambilan.

Langkah 5: Pengangkatan Komponen

Nozel mengangkat komponen dari kantong pengumpan. Isapan yang stabil diperlukan selama percepatan vertikal.

Langkah 6: Pengenalan Penglihatan

Kamera mesin memeriksa posisi, sudut, dan orientasi komponen. Sistem kontrol menghitung nilai koreksi sebelum penempatan.

Langkah 7: Transfer Komponen

Nozel membawa komponen ke arah PCB. Komponen harus tetap stabil selama pergerakan horizontal dan rotasi.

Langkah 8: Penempatan PCB

Kepala penempatan menurunkan komponen ke lokasi pasta solder yang diprogram. Ketinggian dan gaya penempatan dikontrol oleh pengaturan mesin.

Langkah 9: Pelepasan Vakum

Vakum dilepaskan atau diubah sehingga komponen tetap berada di PCB saat nozel ditarik.

Langkah 10: Siklus Produksi Berulang

Nozel kembali ke pengumpan dan mengulangi proses untuk komponen berikutnya. Nozel produksi dapat menyelesaikan sejumlah besar siklus selama satu shift.

Proses Inspeksi Nozel

Rekomendasi Pemeliharaan

Pemeriksaan Visual Harian

Nozel yang sering digunakan harus diperiksa dari kontaminasi yang terlihat, kerusakan akibat benturan, dan kinerja pengambilan yang abnormal.

Pembersihan Rutin

Gunakan proses pembersihan yang sesuai untuk nozel SMT presisi. Metode pembersihan tidak boleh menggores permukaan pengambilan atau memperbesar bukaan vakum.

Hindari Alat Logam yang Tidak Sesuai

Jangan memaksa jarum berukuran besar, kawat baja, atau benda tajam ke dalam saluran vakum. Ini dapat merusak bukaan internal secara permanen.

Gunakan Penyimpanan Pelindung

Simpan setiap nozel secara terpisah dalam wadah bersih atau kemasan pelindung. Hindari kontak dengan alat lepas dan komponen logam.

Catat Informasi Penggantian

Catatan pemeliharaan praktis dapat mencakup:

• Nomor mesin
• Posisi kepala
• Model nozel
• Nomor suku cadang
• Tanggal pemasangan
• Tanggal penggantian
• Gejala produksi
• Hasil inspeksi
• Nama teknisi

Periksa Sistem Terkait

Jika masalah pengambilan berlanjut setelah penggantian nozel, periksa seluruh sistem penanganan komponen.

Cara Memilih

1. Konfirmasikan Model Nozel

Periksa apakah model yang dibutuhkan adalah 185N. Model dapat ditampilkan pada nozel saat ini, catatan pemeliharaan, atau daftar suku cadang mesin.

2. Konfirmasikan Nomor Suku Cadang Utama

Referensi utama adalah N610119411AA. Jika nomor lain muncul pada produk yang ada, berikan semua kode yang tersedia untuk perbandingan.

3. Konfirmasikan Model Mesin

Berikan model mesin lengkap daripada hanya menyebutkan merek mesin.

Informasi yang berguna meliputi:

• CM402
• CM602
• Konfigurasi DT
• Model mesin NPM
• Tahun produksi mesin
• Jenis kepala yang terpasang

4. Konfirmasikan Kepala Penempatan

Platform mesin dapat menggunakan konfigurasi kepala yang berbeda. Seri mesin yang sama tidak selalu menjamin bahwa setiap model nozel cocok.

5. Berikan Foto Produk

Foto yang direkomendasikan meliputi:

• Badan nozel lengkap
• Penandaan model
• Label nomor suku cadang
• Permukaan pengambilan
• Ujung pemasangan
• Profil samping
• Dudukan nozel yang ada

6. Konfirmasikan Kemasan Komponen

Ketika nozel dibutuhkan untuk aplikasi komponen baru, berikan:

• Panjang komponen
• Lebar komponen
• Tinggi komponen
• Berat komponen
• Bentuk permukaan atas
• Struktur terminal
• Jenis kemasan

7. Konfirmasikan Kondisi Pasokan yang Dibutuhkan

Nyatakan kondisi pasokan yang diharapkan dengan jelas saat meminta penawaran. Penawaran harus mengidentifikasi versi yang ditawarkan.

8. Konfirmasikan Kuantitas dan Persyaratan Pengiriman

Memberikan kuantitas dan tanggal pengiriman yang dibutuhkan membantu menentukan alokasi stok dan pengaturan pengiriman.

Daftar Periksa Konfirmasi Pembeli

Pemesanan dan Pengemasan

Informasi yang Dibutuhkan untuk Penawaran

Proses Pengemasan Pelindung

1. Model produk dan kuantitas diperiksa.
2. Tampilan nozel diperiksa.
3. Permukaan pengambilan dilindungi dari kontak.
4. Setiap nozel dikemas secara individual.
5. Informasi identifikasi ditambahkan jika diperlukan.
6. Beberapa buah diperbaiki di dalam kotak bagian dalam.
7. Kotak bagian dalam ditempatkan di karton ekspor yang diperkuat.
8. Kuantitas akhir dan informasi pengiriman dikonfirmasi.

Metode Pengiriman yang Tersedia

• Ekspres internasional
• Angkutan udara
• Pengiriman suku cadang gabungan
• Layanan pengiriman yang ditunjuk pembeli
• Metode transportasi lain yang disepakati

Pengaturan pengiriman tergantung pada kuantitas, status stok, tujuan, dan persyaratan pembeli.

FAQ

Q1: Apa nomor suku cadang utama untuk nozel SMT 185N?

Nomor suku cadang utama yang terkait dengan nozel 185N adalah N610119411AA. N610070338AA dan N610070338AB juga dapat muncul sebagai nomor referensi. Konfirmasi akhir harus menggunakan informasi nozel dan mesin yang ada.

Q2: Mesin mana yang dapat menggunakan nozel 185N?

185N umumnya diterapkan pada konfigurasi mesin penempatan CM, DT, dan NPM yang kompatibel menggunakan kepala delapan nozel yang sesuai. Model mesin dan tipe kepala yang tepat harus diperiksa sebelum memesan.

Q3: Bisakah model nozel lain menggantikan 185N?

Nozel lain tidak boleh diganti hanya karena penampilannya serupa. Perbedaan panjang, permukaan pengambilan, bukaan vakum, dan struktur pemasangan dapat memengaruhi kinerja pengambilan dan penempatan.

Q4: Informasi apa yang diperlukan untuk pemeriksaan kompatibilitas?

Harap berikan model nozel, nomor suku cadang lengkap, model mesin, tipe kepala penempatan, kuantitas yang dibutuhkan, dan foto yang jelas dari nozel yang ada. Informasi komponen juga berguna untuk aplikasi baru.

Q5: Apa yang harus diperiksa jika kesalahan pengambilan tetap ada setelah penggantian?

Periksa tekanan vakum, selang udara, dudukan nozel, posisi pengumpan, ketinggian pengambilan, data komponen, dan pengaturan penglihatan. Kinerja pengambilan bergantung pada sistem mesin yang lengkap, bukan hanya nozel.

Hubungi Kami

Kirim pertanyaan Anda untuk nozel SMT 185N N610119411AA dengan kuantitas yang dibutuhkan, model mesin, tipe kepala penempatan, dan tujuan pengiriman.

Untuk pemeriksaan kompatibilitas yang lebih cepat, harap sertakan foto yang jelas yang menunjukkan:

• Penandaan model nozel
• Badan nozel lengkap
• Permukaan pengambilan
• Ujung pemasangan
• Label nomor suku cadang yang ada

Kami menyambut pertanyaan dari pabrik SMT, penyedia layanan manufaktur elektronik, perusahaan pemeliharaan mesin, dealer peralatan, pusat perbaikan, dan distributor suku cadang.

Hubungi kami untuk:

• Konfirmasi stok saat ini
• Konfirmasi versi produk
• Penawaran pesanan sampel
• Harga pembelian grosir
• Pemeriksaan kompatibilitas
• Informasi pengemasan pelindung
• Pengaturan pengiriman internasional
• Pesanan suku cadang SMT gabungan

Tim penjualan kami akan meninjau informasi produk Anda dan menyiapkan penawaran yang sesuai sesuai dengan kuantitas dan jadwal pengiriman yang Anda butuhkan.

Pernyataan Merek Dagang dan Kompatibilitas

Nama merek, model mesin, dan nomor suku cadang dalam deskripsi ini hanya digunakan untuk mengidentifikasi kompatibilitas dan aplikasi produk.

Kompatibilitas dapat bervariasi tergantung pada versi mesin, tahun produksi, konfigurasi kepala penempatan, dudukan nozel, pengaturan perangkat lunak, dan aplikasi komponen. Pembeli harus mengonfirmasi semua informasi teknis yang relevan sebelum memesan dan memasang.
