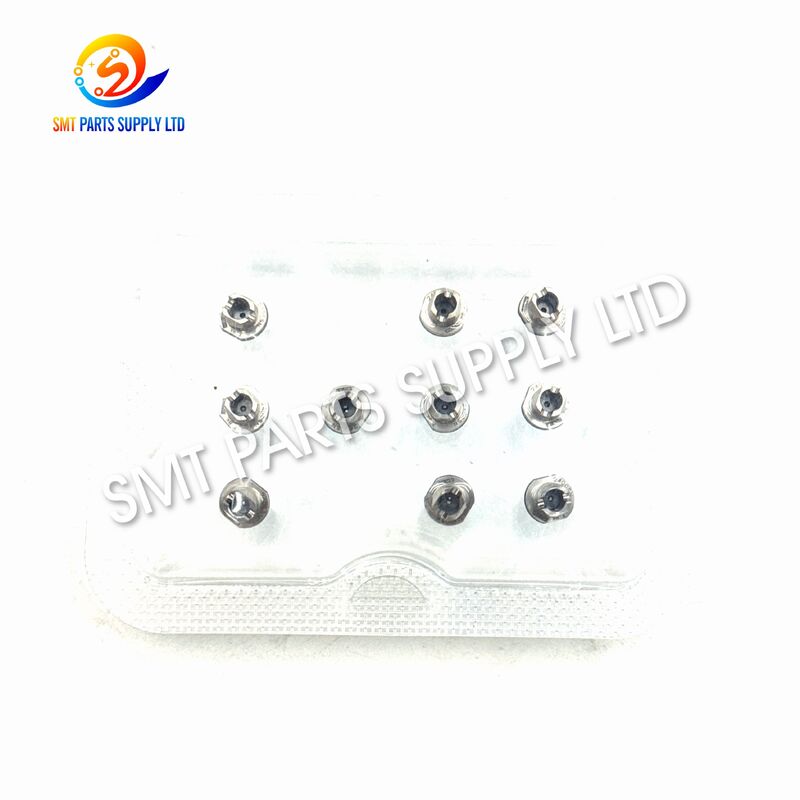

Nosel SMT Keramik Panasonic 240CSN CM DT NPM N610119486AB

Panasonic 240CSN Keramik SMT Nozzle CM DT NPM N610119486AB

Panasonic 240CSN ceramic SMT nozzle, yang diidentifikasi dengan nomor bagian N610119486AB, dirancang untuk pengambilan vakum, transportasi, penyelarasan, dan penempatan komponen permukaan-mount yang kompatibel.Hal ini biasanya digunakan dengan CM yang dipilih, DT, dan konfigurasi mesin pick-and-place NPM dilengkapi dengan kepala nozel yang cocok.

Nozzle ini dilengkapi dengan ujung pengambil keramik dengan diameter luar nominal Ø2,4 mm dan bukaan vakum Ø1,8 mm.Struktur ini menyediakan area kontak yang tepat untuk komponen chip ukuran menengah yang dipilih, termasuk paket resistor atau kapasitor 3216 dan 4532 khas dan komponen tantalum yang kompatibel.

Dirancang untuk penggantian produksi, pemeliharaan pencegahan, renovasi jalur, dan persediaan suku cadang,nozzle 240CSN membantu produsen mempertahankan kinerja pickup stabil dan mengurangi gangguan yang disebabkan oleh, tersumbat, retak, atau salah dipilih nozel.

Kompatibilitas akhir harus selalu dikonfirmasi sesuai dengan model mesin, jenis kepala penempatan, jumlah nozel yang ada, dimensi komponen, bentuk permukaan atas, dan parameter produksi.

Identifikasi Produk

Manfaat Produk Utama

Penyebab: Masalah SMT Umum yang Terkait dengan Kondisi Nozzle

Nozzle pick-and-place adalah komponen kecil, tetapi secara langsung mempengaruhi keandalan pickup, stabilitas komponen, pengenalan penglihatan, akurasi penempatan, dan kontinuitas produksi.

Ketika nozel menjadi usang, tersumbat, rusak, atau tidak cocok untuk komponen, mesin dapat menghasilkan kesalahan berulang bahkan ketika sistem lain berfungsi dengan benar.

1Permukaan Pickup yang usang.

Kontak terus menerus dengan komponen dapat secara bertahap mengubah profil ujung nozel.

Hasil yang khas meliputi:

• Peningkatan kegagalan pengambil komponen.
• Komponen bergerak setelah pengambilan.
• Rotasi komponen selama gerakan kepala.
• Posisi penempatan yang tidak teratur.
• Frekuensi percobaan ulang yang lebih tinggi.
• Mengurangi efisiensi produksi.

2. Jalan Vakum yang tersumbat

Debu, residu perekat, pasta solder, puing-puing kemasan, dan partikel komponen kecil dapat masuk ke saluran vakum internal.

Sebuah nozel yang sebagian tersumbat mungkin masih mengambil beberapa komponen, tetapi kekuatan hisap bisa menjadi tidak konsisten.

3- Ujung Keramik retak.

Ujung keramik memberikan stabilitas dimensi yang sangat baik tetapi dapat rusak akibat benturan, penanganan yang tidak benar, tabrakan mesin, atau kekuatan instalasi yang berlebihan.

Bahkan retakan kecil dapat mempengaruhi:

• Penutup vakum.
• Keseimbangan kontak.
• Perataan komponen.
• Pengulangan pengambilan.
• Ketahanan tip.
• Pengakuan mesin.

4. Ukuran Nozzle yang salah

Muncung yang terlalu kecil mungkin tidak memberikan area kontak yang cukup atau kekuatan pemegang vakum.

Sebuah nozel yang terlalu besar dapat menyentuh:

• Terminal komponen.
• Struktur paket yang ditingkatkan.
• Komponen terdekat.
• Kantong pita.
• Permukaan pengumpan.
• Daerah optik sensitif.

Pemilihan nozel yang benar harus mempertimbangkan lebih dari panjang dan lebar komponen.

5Posisi Pick-up yang salah.

Sebuah nozel yang cocok masih dapat berkinerja buruk ketika posisi pengambilan yang diprogram tidak berpusat pada permukaan komponen yang stabil.

Pengambilan off-center dapat menyebabkan:

• Komponen miring.
• Rotasi saat bergerak.
• Kesalahan koreksi penglihatan.
• Penempatan offset.
• Komponen jatuh.
• Kerusakan paket.

6. Pengaturan vakum yang tidak benar

Vakum yang tidak cukup dapat memungkinkan komponen jatuh saat bergerak.

Vakum yang berlebihan dapat memperlambat pelepasan komponen atau meningkatkan risiko mengambil beberapa bagian tipis dari kemasan yang tidak cocok.

7. Ketinggian Penempatan yang Salah

Jika ketinggian pickup terlalu rendah, nozzle dapat menekan terlalu keras terhadap komponen atau kantong feeder.

Jika ketinggian pengambilan terlalu tinggi, nozzle mungkin tidak membuat segel lengkap dengan permukaan komponen.

8Kondisi feeder yang buruk.

Masalah pengangkut tidak selalu disebabkan oleh muncungnya. Pengumpan yang usang, posisi pita yang salah, kantong komponen yang tidak stabil, atau masalah pita penutup dapat menyebabkan gejala serupa.

Oleh karena itu, nozel, feeder, sistem vakum, kalibrasi kepala, pengaturan penglihatan, dan program harus diperiksa bersama.

Gejala Produksi Umum dan Mungkin Penyebabnya

Solusi: Gunakan Nozzle 240CSN yang benar

Menginstal nozel 240CSN yang benar dapat membantu mengembalikan antarmuka pengambilan yang dimaksudkan antara kepala penempatan dan komponen yang kompatibel.

Ujung keramik memberikan permukaan kontak yang terkendali, sementara bukaan vakum Ø1,8 mm memungkinkan tekanan negatif untuk menahan komponen selama transfer.

Bila dipilih dan dipasang dengan benar, nozel dapat membantu meningkatkan:

Stabilitas Pickup

Permukaan pengambilan yang cocok menciptakan kontak yang lebih konsisten antara nozel dan komponen.

Komponen Holding

Aliran vakum yang stabil membantu menjaga komponen tetap terikat dengan aman selama akselerasi, rotasi, inspeksi penglihatan, dan gerakan menuju PCB.

Kemungkinan Kembali Penempatan

Posisi pengambilan yang konsisten dan orientasi komponen membantu mesin menerapkan koreksi penempatan yang akurat.

Kontinuitas Produksi

Mengganti nozel yang usang atau retak dapat mengurangi alarm pickup yang berulang, intervensi manual, dan penghentian produksi.

Efisiensi Pemeliharaan

Model 240CSN yang jelas dan nomor bagian N610119486AB menyederhanakan pembelian dan manajemen suku cadang.

Perlindungan komponen

Ukuran nozel yang tepat dapat mengurangi kontak yang tidak perlu dengan terminal komponen atau struktur paket yang sensitif.

Peningkatan Operasional yang Diharapkan

Hasil akhir tergantung pada proses produksi yang lengkap. muncung baru tidak dapat secara mandiri memperbaiki kerusakan feeder, kesalahan kalibrasi kepala, kesalahan sistem vakum, pemrograman yang salah,atau kemasan komponen yang tidak cocok.

Spesifikasi

Penjelasan Kode Nozzle

Penunjukan model membantu pembeli memahami konfigurasi nozel dasar.

Kode nozel tidak boleh digunakan sebagai satu-satunya standar kompatibilitas. Pelanggan juga harus memeriksa nozel yang ada, model mesin, jenis kepala, paket komponen, dan dimensi fisik.

Perbandingan Nozzle Seri yang Sama

Perbandingan ini dimaksudkan untuk referensi awal. model yang benar tergantung pada permukaan bagian atas, berat, tinggi, geometri paket, pusat pengambilan, program mesin, dan konfigurasi kepala.

240CSN dan Model Seri 240 serupa

Model-model ini mungkin terlihat mirip tetapi tidak boleh diasumsikan dapat ditukarkan.

Selalu periksa:

• Selesaikan penandaan nozzle.
• Nomor bagian asli.
• Panjang nozzle secara keseluruhan.
• Struktur pemasangan.
• Desain flange.
• Tanda pengenalan.
• Geometri tip.
• Spesifikasi kepala mesin.

Aplikasi

Nozzle Panasonic 240CSN digunakan dalam proses perakitan SMT otomatis yang membutuhkan pengambilan vakum yang stabil dan penempatan komponen elektronik yang kompatibel dengan tepat.

Elektronik Konsumen

Lingkungan produksi yang cocok dapat mencakup:

• Papan kontrol rumah pintar.
• Produk audio dan video.
• Kontroler peralatan rumah tangga.
• Modul tampilan.
• Perangkat elektronik portabel.
• Adaptor daya dan pengisi daya.

Elektronik Otomotif

Aplikasi potensial meliputi:

• Modul kontrol kendaraan.
• Papan kontrol lampu.
• Sensor perakitan.
• Modul manajemen daya.
• Unit komunikasi.
• Elektronika dashboard.

Elektronik Industri

Nozzle dapat digunakan dalam produksi yang melibatkan:

• Kontroler yang dapat diprogram.
• Sumber daya listrik industri.
• Papan kontrol motor.
• Peralatan otomatisasi.
• Sistem pemantauan.
• Antarmuka komunikasi.

Produk Komunikasi

Penempatan komponen yang kompatibel mungkin diperlukan untuk:

• Peralatan jaringan.
• Modul nirkabel.
• Papan pengolah sinyal.
• Terminal komunikasi.
• Peralatan transmisi data.
• Sistem kontrol antena.

Elektronik Pencahayaan

Nozzle dapat mendukung penempatan komponen yang kompatibel untuk:

• Papan pengemudi LED.
• Kontroler pencahayaan.
• Sirkuit konversi daya.
• Modul pencahayaan cerdas.
• Rangkaian lampu industri.

Elektronika medis dan laboratorium

Jika persyaratan komponen dan proses sesuai, aplikasi dapat mencakup:

• Peralatan pemantauan.
• Instrumen laboratorium.
• Elektronika diagnostik.
• Modul kontrol.
• Perangkat elektronik portabel.

Skenario Penggunaan Biasa

Cara Kerjanya

Langkah 1: Pemasangan Nozzle

Nozzle 240CSN dipasang ke stasiun nozzle yang kompatibel atau antarmuka kepala penempatan.

Daerah pemasangan harus bersih, tidak rusak, dan bebas dari partikel longgar.

Langkah 2: Pengakuan Mesin

Mesin mengkonfirmasi jenis nozel melalui metode pengenalan dan program produksi yang berlaku.

Identifikasi nozel yang salah dapat mengakibatkan alarm atau penanganan komponen yang tidak tepat.

Langkah 3: Posisi Pemungutan

Kepala penempatan bergerak di atas kantong feeder yang berisi komponen yang diprogram.

Mesin menyelaraskan nozzle dengan koordinat pengambilan yang ditentukan.

Langkah 4: Kontak Nozzle

Ujung keramik mendekati permukaan komponen.

Ketinggian pengambilan yang benar memungkinkan nozel untuk membuat kontak yang tepat tanpa menerapkan tekanan yang berlebihan.

Langkah 5: Aktivasi vakum

Tekanan negatif diterapkan melalui lubang vakum Ø1,8 mm.

Komponen dipegang terhadap ujung nozel.

Langkah 6: Membangkitkan Komponen

Kepala penempatan mengangkat komponen dari kantong pita, nampan, pengumpan tongkat, atau sistem pakan lainnya.

Langkah 7: Pemeriksaan Penglihatan

Sistem penglihatan mesin memeriksa posisi komponen, rotasi, dan orientasi.

Program penempatan menghitung koreksi yang diperlukan.

Langkah 8: Transfer komponen

Kepala mengangkut komponen ke lokasi PCB yang diprogram.

Nozzle harus mempertahankan hisap yang stabil selama gerakan dan rotasi.

Langkah 9: Penempatan PCB

Kepala penempatan menurunkan komponen ke pasta solder atau posisi papan yang ditentukan.

Kekuatan penempatan yang terkendali membantu mencegah kerusakan komponen atau PCB.

Langkah 10: Pelepasan vakum

Mesin menghentikan vakum dan melepaskan komponen.

Nozzle kemudian kembali untuk siklus penempatan berikutnya.

Tabel Proses Kerja

Cara Memilih Nozel yang Tepat

1Konfirmasi Model Mesin.

Berikan nama lengkap mesin.

Contoh-contohnya adalah:

• CM402.
• CM602.
• Seri NPM.
• Seri DT.
• Konfigurasi kompatibel lainnya.

Keluarga mesin saja mungkin tidak cukup karena kepala yang berbeda dapat dipasang di platform yang sama.

2. Konfirmasi Jenis Head Penempatan

Kepala penempatan menentukan:

• Antarmuka pemasangan nozzle.
• Panjang nozzle.
• Metode pengenalan.
• Ukuran komponen yang didukung.
• Berat komponen maksimum.
• Kapasitas vakum
• Kecepatan penempatan.

Nozzle 240CSN hanya harus dipesan setelah konfirmasi kompatibilitas kepala.

3Periksa Penanda Nozzle yang Ada

Sediakan foto yang jelas yang menunjukkan:

• Tubuh penuh nozel.
• Ujung pick-up keramik.
• Flange.
• Tanda pengenalan.
• Model cetak.
• Label nomor bagian.
• Antarmuka instalasi.

4. Berikan dimensi komponen

Data berikut harus dimasukkan:

5. Periksa permukaan komponen

Ujung muncung harus menyentuh area yang stabil.

Hindari memilih nozel yang menyentuh:

• Terminal terekspos.
• Meningkatkan label.
• Lensa optik.
• Buka lubang.
• Penutup rapuh.
• Permukaan berbentuk tidak rata.
• Struktur listrik yang sensitif.

6- Konfirmasi Area Pengambilan yang Dibutuhkan

Profil kontak Ø2,4 mm harus sesuai dengan permukaan atas komponen yang stabil.

Nozzle tidak boleh melampaui badan komponen atau menyentuh struktur kemasan yang berdekatan.

7. Mengevaluasi berat komponen

Komponen yang lebih berat membutuhkan kekuatan pemegang vakum yang cukup dan area kontak yang stabil.

Akselerasi komponen dan kecepatan mesin juga harus dipertimbangkan.

8. Tinjau Kecepatan Produksi

Penempatan kecepatan tinggi menciptakan kekuatan akselerasi yang lebih besar.

Sebuah muncung yang bekerja selama pengujian manual masih bisa menjadi tidak stabil pada kecepatan produksi penuh.

9. Konfirmasi Syarat Pengakuan

Penunjukan N dikaitkan dengan konfigurasi pengenalan yang digunakan oleh sistem NPM yang kompatibel.

Periksa apakah mesin membutuhkan fitur pengenalan nozzle yang sesuai.

10Lakukan uji coba.

Untuk aplikasi baru, mulailah dengan:

• Pickup berkecepatan rendah.
• Periksa komponen manual.
• Konfirmasi pengakuan penglihatan.
• Pemeriksaan posisi penempatan.
• Pemantauan stabilitas vakum.
• Peningkatan kecepatan secara bertahap.

Informasi yang Dibutuhkan Sebelum Kuotasi

Informasi lengkap memungkinkan pemeriksaan kompatibilitas yang lebih cepat dan mengurangi risiko menerima nozel yang tidak cocok.

Kontrol Kualitas

Verifikasi Model

Model nozel dan nomor bagian harus diperiksa dengan pesanan pembelian.

Pemeriksaan Penampilan

Nozzle harus diperiksa untuk:

• Celah.
• Deformasi.
• Kontaminasi.
• Goresan berat.
• Kerusakan dampak.
• Identitas yang hilang.
• Pakaiannya tidak normal.

Pemeriksaan Ujung Keramik

Ujung keramik harus memiliki:

• Permukaan kontak yang lengkap.
• Tidak ada chip yang terlihat.
• Tidak ada kerusakan tepi besar.
• Tidak ada kontaminasi perekat.
• Tidak ada pembukaan yang tersumbat.

Pemeriksaan Passage Vakum

Saluran internal harus memungkinkan aliran udara yang bersih.

Sebuah jalur yang tersumbat dapat secara signifikan mengurangi kinerja pickup.

Pemeriksaan struktur pemasangan

Area pemasangan harus sesuai dengan konfigurasi kepala yang dikonfirmasi.

Pemeriksaan Kuantitas

Jumlah yang dikemas harus sesuai dengan pesanan pembelian dan daftar kemasan.

Pemeriksaan Kemasan

Setiap nozel harus dilindungi terhadap:

• Dampak.
• debu.
• Kelembaban.
• Kontak tip-to-tip.
• Getaran transportasi.

Tabel Pemeriksaan Sebelum Pengiriman

Rekomendasi Pemasangan

1. Hentikan mesin sesuai dengan prosedur perawatan yang disetujui.
2. Pindahkan kepala penempatan ke posisi perawatan yang aman.
3. Lepaskan nozel yang ada dengan menggunakan metode penanganan yang benar.
4. Periksa stasiun nozel untuk debu atau bahan yang rusak.
5. Bersihkan area pemasangan dengan alat pemeliharaan yang disetujui.
6. Hindari menyentuh ujung keramik dengan jari telanjang.
7. Pasang nozel 240CSN tanpa menggunakan kekuatan yang berlebihan.
8. Pastikan bahwa nozzle ditempatkan dengan benar.
9. Periksa pengenalan mesin.
10. Melakukan tes pick-up kecepatan rendah.
11. Periksa keselarasan visi dan pelepasan komponen.
12. Kembalikan produksi penuh hanya setelah uji stabil.

Rekomendasi Pemeliharaan

Pemeriksaan Visual Harian

Periksa ujung nozel untuk kontaminasi terlihat, retakan, dan keausan abnormal.

Membersihkan Secara Reguler

Gunakan metode pembersih nozzle SMT yang disetujui.

Jangan memasukkan benda logam keras ke dalam lubang keramik.

Periksa kinerja vakum

Memantau tren kesalahan pengambilan dan kinerja vakum.

Peningkatan kesalahan secara bertahap dapat menunjukkan muncung yang sebagian tersumbat.

Inspeksi Tabrakan

Lepaskan dan periksa nozzle segera setelah tabrakan kepala atau berhenti mesin yang tidak normal.

Penyimpanan yang Tepat

Tempatkan nozzle di kompartemen individu.

Hindari membiarkan ujung keramik bersentuhan satu sama lain.

Catatan Pemeliharaan

Catatan:

• Model nozzle.
• Nomor bagian.
• Tanggal pemasangan.
• Jalur mesin.
• Posisi kepala.
• Tanggal pembersihan.
• Sejarah kesalahan.
• Alasan pengganti.

Jadwal pemeliharaan yang direkomendasikan

Interval pemeliharaan yang sebenarnya tergantung pada volume produksi, kebersihan bengkel, bahan komponen, kondisi feeder, dan kecepatan mesin.

Kemasan

Label khusus, catatan inspeksi, atau kemasan yang disesuaikan dapat dibahas sebelum konfirmasi pesanan.

Keuntungan Pembelian

Data produk yang jelas

Model 240CSN dan nomor bagian N610119486AB dinyatakan dengan jelas untuk memudahkan sumber.

Bantuan Kompatibilitas

Mesin, kepala, komponen, dan informasi nozel yang ada dapat ditinjau sebelum konfirmasi pesanan.

Jumlah Fleksibel

Pesan uji coba, jumlah pemeliharaan, dan pembelian volume produksi dapat dibahas.

Kemasan Perlindungan Ekspor

Perlindungan individu membantu mengurangi kerusakan ujung keramik selama transportasi internasional.

Pemeriksaan Sebelum Pengiriman

Model produk, penampilan, kondisi ujung, aliran vakum, dan kuantitas dapat diperiksa sebelum pengiriman.

Cocok untuk beberapa jenis pembeli

Produk ini cocok untuk:

• Pabrik SMT.
• Produsen elektronik.
• Perusahaan EMS.
• Tim perawatan mesin.
• Pemeliharaan peralatan.
• Distributor suku cadang.
• Perusahaan perdagangan luar negeri.
• Penyedia layanan teknis.

FAQ

T1: Apa nomor bagian utama untuk nozel Panasonic 240CSN?

Nomor bagian utama adalah N610119486AB. Pembeli harus mengkonfirmasi tanda nozzle yang ada, model mesin, jenis kepala,dan struktur fisik sebelum memesan karena model nozzle seri 240 yang sama tidak dapat ditukar secara otomatis.

T2: Mesin mana yang dapat menggunakan nozel 240CSN?

Nozzle biasanya dikaitkan dengan konfigurasi mesin pick-and-place CM, DT, dan NPM yang dipilih. Kompatibilitas tergantung pada kepala penempatan yang dipasang, antarmuka nozzle, sistem pengenalan,dan program mesin daripada hanya nama keluarga mesin.

T3: Komponen apa yang bisa diambil oleh nozel 240CSN?

Referensi aplikasi khas termasuk 3216 dan 4532 resistor atau kapasitor paket dan komponen tantalum yang kompatibel.bentuk permukaan atas, pusat pengambilan, pengaturan vakum, dan kecepatan produksi.

T4: Mengapa nozel baru masih menghasilkan kesalahan pengambilan?

Masalahnya mungkin terkait dengan posisi feeder, kemasan komponen, pasokan vakum, kalibrasi kepala, ketinggian pickup, pengaturan penglihatan, pemrograman mesin, atau pilihan nozel yang salah.Seluruh proses pengambilan harus diperiksa sebelum mengganti bagian tambahan.

T5: Informasi apa yang diperlukan untuk penawaran yang akurat?

Silahkan berikan model nozzle, nomor bagian, model mesin lengkap, jenis kepala penempatan, foto nozzle yang ada, dimensi komponen, kemasan komponen, jumlah yang diperlukan,tujuan pengiriman, kondisi yang diminta, dan setiap pemeriksaan khusus atau persyaratan kemasan.

Hubungi Kami

Hubungi kami untuk ketersediaan produk, penawaran, waktu pengiriman, tinjauan kompatibilitas, persyaratan inspeksi, dan pengaturan pengiriman internasional.

Untuk mendapatkan penawaran yang lebih cepat dan lebih akurat, silakan sertakan:

• Model produk: 240CSN.
• Nomor bagian: N610119486AB.
• Model mesin lengkap.
• Jenis kepala penempatan.
• Foto nozel yang ada.
• Nama komponen dan kemasan.
• Dimensi komponen.
• Jumlah yang dibutuhkan.
• Negara pengiriman.
• Tanggal pengiriman yang diminta.
• Kondisi produk yang diperlukan.
• Persyaratan kemasan atau inspeksi khusus.

Kami mendukung pesanan uji coba, persyaratan pemeliharaan reguler, pembelian suku cadang lini produksi, dan permintaan kuantitas distributor.
