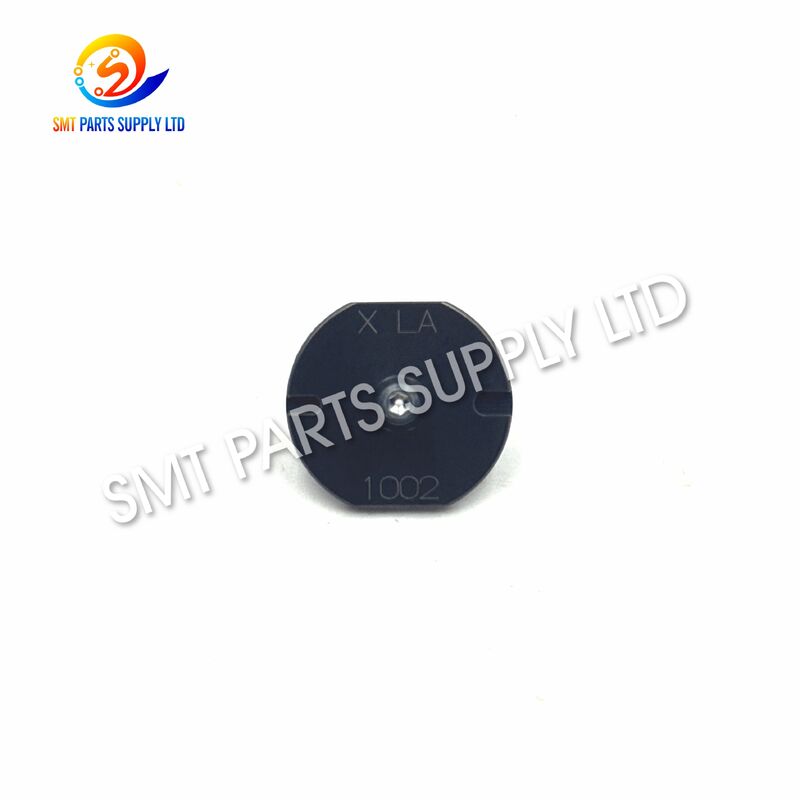

Panasonic 1002 Presisi SMT Nozzle CM DT NPM KXFX037TA00

Panasonic 1002 KXFX037TA00 nozzle SMT presisi adalah komponen vacuum pickup yang dirancang untuk CM, DT, dan NPM konfigurasi mesin penempatan permukaan yang dipilih.nozzle mengambil komponen elektronik dari tape feeder, baki, tabung, atau sistem pasokan lainnya dan mentransfer mereka ke posisi pemasangan PCB terprogram.

Nozel 1002 umumnya diidentifikasi dengan nomor bagian KXFX037TA00. KXFW1ATAA00 dan KXFX03DVA00 juga digunakan sebagai nomor referensi silang di pasar suku cadang SMT.Daftar kompatibilitas biasanya mengasosiasikan nozel dengan platform CM dan DTOleh karena itu, kepala penempatan, nomor nozel yang ada, dan konfigurasi mesin harus diverifikasi sebelum pembelian.bagian kecil tetapi penting dari jalur produksi SMTKondisi dimensi, ruang hampa, antarmuka pemasangan, dan permukaan pickup dapat secara langsung mempengaruhi stabilitas pickup komponen, akurasi pengenalan, repeatability penempatan, kecepatan produksi,dan penggunaan mesin.

Nozzle Panasonic 1002 cocok untuk produsen elektronik, pabrik EMS, tim pemeliharaan SMT, perusahaan layanan mesin, distributor suku cadang,dan fasilitas produksi yang membutuhkan nozel yang dapat diandalkan untuk pemeliharaan pencegahan atau penggantian darurat.

Identifikasi Produk

Penyebab: Mengapa Masalah Pengambilan dan Penempatan Terjadi

SMT kesalahan pengambilan tidak selalu disebabkan oleh mesin penempatan itu sendiri. banyak masalah produksi terkait dengan penggunaan nozzle, kontaminasi, pilihan model yang salah, penempatan feeder,kemasan komponen, kebocoran vakum, atau pengaturan proses yang tidak sesuai.

Memahami penyebab sebenarnya membantu insinyur pemeliharaan menghindari penggantian bagian mesin yang tidak perlu dan mengurangi waktu henti produksi.

1. Nozzle Tip Pakai

Selama operasi terus menerus, nozzle berulang kali bersentuhan dengan komponen elektronik.mengurangi area penyegelan efektif antara nozel dan komponen.

Permukaan pickup yang usang dapat menyebabkan:

• Kekuatan tahan vakum yang lemah.
• Gerakan komponen selama transfer.
• Tingkatkan frekuensi upaya ulang.
• Ketidakstabilan pengakuan.
• Komponen jatuh.
• Penempatan offset.

2. Jalan Vakum yang tersumbat

Debu, fragmen kemasan, residu perekat, partikel pasta solder, dan kontaminan produksi lainnya dapat masuk ke dalam ruang hampa.

Bahkan penyumbatan parsial dapat mengurangi aliran udara dan menciptakan kinerja pickup yang tidak stabil. Mesin dapat terus beroperasi, tetapi keandalan pickup dapat berkurang secara bertahap.

3. tubuh Nozzle bengkok atau rusak

Sebuah nozel dapat rusak karena:

• Dampak kecelakaan.
• Penanganan manual yang salah.
• Penyimpanan yang tidak tepat.
• Tabrakan kepala penempatan.
• Operasi penggantian nozzle yang salah.
• Pemasangan model nozel yang tidak cocok.

Sejumlah kecil deformasi dapat menyebabkan komponen duduk off-center, mempengaruhi pengenalan kamera dan akurasi penempatan.

4. Pilihan Nozzle yang Salah

Nozzle harus sesuai dengan ukuran komponen, berat, bentuk permukaan, area pengambilan, dan konfigurasi kepala mesin.

Muncung yang terlalu kecil mungkin tidak memberikan penyerapan yang cukup. Muncung yang terlalu besar dapat mengganggu kabel komponen, tepi kemasan, kantong feeder, atau komponen terdekat.

5. Instalasi yang salah

Jika nozel tidak sepenuhnya dipasang pada kepala penempatan, posisi pemasangan dapat menjadi tidak stabil.

Hasil yang mungkin termasuk:

• Kebocoran vakum.
• Rotasi nozel.
• Getaran mesin yang tidak normal.
• Alarm ganti nozel.
• Kegagalan pengenalan komponen.
• Variasi tinggi pickup.

6. Kontaminasi Mounting Interface

Debu atau residu antara nozel dan pemegang nozel dapat mencegah pemasangan yang benar.

7. Koordinat pengambilan yang salah

Sebuah nozel yang berfungsi dengan baik mungkin masih mengalami kesalahan pengambilan ketika koordinat feeder, ketinggian pengambilan, data komponen, atau posisi baki tidak benar.

8Kemasan komponen yang tidak stabil

Pita pengangkut yang rusak, kantong yang cacat, ketegangan pita penutup yang berlebihan, putaran komponen di dalam kantong, atau posisi baki yang tidak teratur dapat mencegah pengambilan yang berpusat.

Masalah Produksi Umum

Solusi: Bagaimana Panasonic 1002 Nozzle Mendukung Produksi

Panasonic 1002 KXFX037TA00 nozzle memberikan solusi praktis ketika nozzle yang sudah ada sudah usang, terkontaminasi, rusak, hilang, atau tidak lagi cocok untuk produksi yang stabil.

Stabil Vacuum Pickup

Nozzle mentransfer tekanan vakum dari kepala penempatan ke permukaan pengambil komponen.Hal ini membantu menjaga kekuatan pegangan komponen yang stabil sepanjang siklus gerakan.

Posisi Komponen yang Tepat

Posisi komponen yang stabil memungkinkan sistem penglihatan untuk menghitung sumbu X, sumbu Y, dan koreksi rotasi yang akurat sebelum penempatan.

Kinerja penempatan yang dapat diulang

Dimensi pemasangan yang konsisten dan geometri pick-up membantu mesin mengulangi ribuan siklus pick-up dan penempatan dengan lebih sedikit gangguan.

Mengurangi Waktu Henti yang Tidak Terencana

Menyimpan nozel pengganti dalam persediaan pemeliharaan memungkinkan tim produksi untuk mengganti unit yang rusak dengan cepat.

Meningkatkan Efisiensi Pemeliharaan

Nozzle dapat diperiksa, dibersihkan, diganti, dan disimpan secara terpisah.

Pembelian Fleksibel

Nozzle 1002 dapat dipesan secara individual atau dikombinasikan dengan model nozzle tambahan, filter, pemegang, bagian feeder, sabuk, sensor, katup, motor, dan komponen pengganti SMT lainnya.

Keuntungan Produk

Spesifikasi

Pemberitahuan Kompatibilitas

Nama mesin saja tidak selalu cukup untuk mengkonfirmasi kompatibilitas nozzle. Mesin dari seri yang sama dapat menggunakan kepala penempatan yang berbeda, pemegang nozzle, pilihan perangkat lunak,dan revisi perangkat keras.

Sebelum memesan, pelanggan harus memberikan sebanyak mungkin informasi berikut:

1002 dan 1002N Pemberitahuan Identifikasi

Referensi nozel 1002 dan 1002N tidak harus secara otomatis diperlakukan sebagai produk yang identik.

Nozel standar 1002 biasanya terdaftar sebagai KXFX037TA00. Nozel 1002N dapat menggunakan nomor bagian dan struktur nozel yang berbeda.sementara KXFX037TA00 terdaftar sebagai nozel standar 1002. uld periksa kode nozel lengkap daripada memesan hanya berdasarkan nomor 1002.

Perbandingan Model Nozzle yang Terkait

Nozzle 1002 termasuk dalam keluarga nozzle numerik yang sering dirujuk.

Tabel ini hanya dimaksudkan untuk perbandingan model.

Aplikasi

Garis perakitan PCB

Nozzle digunakan dalam proses perakitan PCB otomatis di mana komponen elektronik harus diambil dari perangkat pasokan dan ditempatkan dengan tepat pada bantalan solder-paste.

Produksi Elektronik Konsumen

Platform penempatan yang cocok dapat menggunakan muncung dalam produksi:

• Produk rumah pintar.
• Papan kontrol daya.
• Elektronik rumah tangga.
• Modul tampilan.
• Peralatan audio.
• Perangkat komunikasi.
• Aksesoris elektronik.

Elektronik Otomotif

Nozzle dapat mendukung produksi jalur SMT yang kompatibel:

• Modul kontrol kendaraan.
• Papan sensor.
• Elektronik kontrol pencahayaan.
• Rangkaian instrument-cluster.
• Modul komunikasi.
• Papan pengelolaan daya.

Elektronik Industri

Produk kontrol industri membutuhkan penempatan komponen yang stabil dan dapat diulang.dan peralatan otomatisasi.

Produk Telekomunikasi

Mesin yang kompatibel dapat menggunakan nozzle untuk produksi PCB yang melibatkan peralatan jaringan, modul komunikasi, router, perangkat pengolah sinyal, dan perakitan elektronik terkait.

Produk LED dan Pencahayaan

Nozzle dapat mendukung proses penempatan komponen yang cocok untuk papan pengemudi LED, pengontrol pencahayaan, produk pencahayaan cerdas, dan elektronik tampilan.

Produksi Kontrak EMS

Pabrik EMS sering memproses beberapa produk PCB dan paket komponen. Mempertahankan persediaan nozel lengkap membantu meningkatkan fleksibilitas pergantian dan kontinuitas produksi.

Pemeliharaan Peralatan SMT

Penyedia layanan mesin, distributor peralatan, dan tim pemeliharaan pabrik dapat menyimpan nozel 1002 dalam stok suku cadang untuk pemeliharaan pencegahan dan penggantian darurat.

Tabel Skenario Aplikasi

Cara Kerjanya

Langkah 1: Pemilihan Nozzle

Program penempatan memilih nozel sesuai dengan paket komponen, dimensi, berat, permukaan pengambilan, dan konfigurasi mesin.

Langkah 2: Pemasangan Nozzle

Nozzle dipasang secara manual atau melalui sistem penggantian nozzle otomatis mesin.

Langkah 3: Pindah ke posisi pengambilan

Kepala penempatan bergerak di atas posisi pengumpan, baki, tabung, atau pasokan komponen yang diprogram.

Langkah 4: Turun yang Terkontrol

Nozzle turun ke ketinggian pengambilan yang diprogram. ketinggian yang benar membantu nozzle kontak komponen tanpa tekanan yang berlebihan.

Langkah 5: Aktivasi vakum

Mesin mengaktifkan tekanan vakum melalui saluran nozel internal.

Langkah 6: Konfirmasi Pengambilan

Peralatan dapat memeriksa nilai vakum, kehadiran komponen, data gambar, atau sinyal proses lainnya untuk mengkonfirmasi keberhasilan pengambilan.

Langkah 7: Pengakuan Visi

Komponen melewati sistem penglihatan mesin. Sistem mengukur penyimpangan posisi dan rotasi.

Langkah 8: Koreksi Posisi

Mesin penempatan menghitung nilai koreksi dan menyesuaikan posisi komponen sebelum pemasangan.

Langkah 9: Penempatan PCB

Kepala bergerak ke koordinat PCB yang diprogram, nozzle menurunkan komponen ke ketinggian penempatan yang diperlukan dan melepaskan vakum.

Langkah 10: Ulangi Siklus

Nozzle terus melakukan operasi pengambilan dan penempatan sesuai dengan program produksi.

Bagaimana Kondisi Nozzle Mempengaruhi Produksi

Cara Memilih Nozel yang Tepat

1Periksa Nomor Bagian Lengkap

Referensi pemesanan yang direkomendasikan adalah KXFX037TA00. Pelanggan juga harus membandingkan KXFW1ATAA00 dan KXFX03DVA00 ketika nomor ini muncul pada catatan atau kemasan yang ada.

2Konfirmasi Model Mesin.

Berikan model mesin yang lengkap daripada hanya menyatakan mesin CM, mesin DT, atau mesin NPM.

3Konfirmasi Kepala Penempatan.

Kepala penempatan adalah salah satu faktor kompatibilitas yang paling penting Mesin dalam keluarga yang sama dapat menggunakan jenis kepala yang berbeda.

4. Periksa Nozzle yang Ada

Periksa tanda model, struktur pemasangan, bentuk ujung, panjang tubuh, dan desain antarmuka dari nozzle yang saat ini dipasang.

5. Berikan Foto yang Jelas

Foto harus menunjukkan:

• Penampilan nozel lengkap.
• Ujung nozel.
• Bagian pemasangan.
• Profil samping.
• Tanda yang dicetak atau terukir.
• Antarmuka kepala penempatan.

6. Periksa Paket Komponen

Berikan nama paket komponen dan dimensi, termasuk panjang, lebar, dan tinggi.

7. Mengevaluasi Permukaan Pickup

Nozzle yang dipilih harus bersentuhan dengan area yang stabil dan cukup datar.

8Pertimbangkan berat komponen.

Komponen yang lebih berat membutuhkan area hisap yang cukup dan kinerja vakum yang stabil.

9. Periksa Kecepatan Mesin

Penempatan kecepatan tinggi menciptakan akselerasi dan dekelerasi kekuatan. Nozzle harus memegang komponen dengan aman selama gerakan.

10. Uji sebelum produksi massal

Setelah pemasangan, lakukan uji produksi dan periksa:

• Tingkat keberhasilan pengambilan.
• Pembacaan vakum.
• Hasil pengakuan.
• Rotasi komponen.
• Keakuratan penempatan.
• Alarm mesin.
• Kondisi permukaan komponen.

Daftar Periksa Pemilihan Nozzle

Rekomendasi Pemasangan

1. Hentikan peralatan sesuai dengan prosedur perawatan mesin.
2. Gunakan sarung tangan bersih atau alat yang disetujui saat menangani nozel.
3. Periksa pemegang nozel dan antarmuka pemasangan sebelum pemasangan.
4. Hapus debu, serpihan, minyak, dan residu produksi.
5. Konfirmasi bahwa model nozel cocok dengan kepala penempatan.
6. Pasang nozel di posisi dan arah yang benar.
7. Jangan memaksa nozzle yang tidak kompatibel ke dalam pemegang.
8. Melakukan pemeriksaan muncung atau prosedur kalibrasi bila diperlukan.
9. Melakukan uji kecepatan rendah sebelum memulai kembali produksi penuh.
10. Memantau nilai vakum, hasil pengenalan, dan kinerja pengambilan.

Membersihkan dan Mempertahankan

Praktik Pembersihan yang Disarankan

• Periksa ujung nozel secara teratur.
• Gunakan udara bersih dan kering yang disaring.
• Gunakan alat pembersih nozel yang disetujui.
• Keluarkan kontaminasi dari saluran vakum dengan hati-hati.
• Gunakan larutan pembersih yang tepat jika diperlukan.
• Keringkan nozzle sepenuhnya sebelum pemasangan.
• Simpan nozel yang sudah dibersihkan di wadah yang diberi label.
• Pisahkan nozel yang rusak dari persediaan yang dapat digunakan.

Tindakan yang Harus Dihindari

• Jangan menggunakan tekanan udara yang berlebihan.
• Jangan memasukkan jarum logam yang terlalu besar.
• Jangan polish permukaan pickup tanpa persetujuan.
• Jangan gunakan pembersih kimia yang tidak diketahui.
• Jangan menjatuhkan nozel ke permukaan keras.
• Jangan terus menggunakan nozel yang bengkok.
• Jangan mencampur model yang berbeda tanpa label.
• Jangan memasang muncung ke wadah yang terkontaminasi.

Jadwal Pemeliharaan yang Disarankan

Pemeriksaan Kualitas

Pemeriksaan Penampilan

Nozzle harus diperiksa untuk deformasi, goresan, kontaminasi, korosi, dan kerusakan penanganan.

Pemeriksaan Pemasangan

Bagian pemasangan harus sesuai dengan antarmuka kepala penempatan yang sesuai.

Pemeriksaan Passage Vakum

Saluran hisap internal harus tetap terbuka dan bebas dari kontaminasi produksi.

Pemeriksaan keselarasan

Tubuh nozel dan ujung pickup harus mempertahankan keselarasan yang tepat untuk posisi komponen yang stabil.

Verifikasi Model

Model nozel dan nomor bagian harus dibandingkan dengan pesanan pembelian pelanggan sebelum dikemas.

Pemeriksaan Kemasan

Nozzle harus dilindungi dari benturan, debu, kelembaban, dan pergerakan selama transportasi internasional.

Tabel Kontrol Kualitas

Kemasan dan Pengiriman

Setiap nozel dikemas untuk mengurangi kerusakan yang disebabkan oleh getaran, benturan, debu, kelembaban, dan penanganan model campuran.

Mengapa Menjaga Inventarisasi Nozel Cadangan

Sebuah nozel penempatan adalah komponen produksi yang sering digunakan. Meskipun kecil, kegagalan nozel dapat menghentikan seluruh kepala penempatan atau proses produksi.

Menjaga persediaan cadangan memberikan beberapa manfaat:

Pertanyaan yang Sering Diajukan

T1: Apa nomor bagian yang benar untuk nozel Panasonic 1002?

Nomor bagian utama adalah KXFX037TA00. KXFW1ATAA00 dan KXFX03DVA00 juga biasa digunakan sebagai nomor referensi silang.Pelanggan harus membandingkan nozzle yang ada dan konfigurasi kepala mesin sebelum memesan.

T2: Bisakah nozel 1002 digunakan pada setiap mesin CM, DT, atau NPM?

Tidak, kompatibilitas tergantung pada kepala penempatan yang dipasang, pemegang nozel, konfigurasi mesin, dan revisi produksi.Silahkan berikan model mesin lengkap dan informasi kepala penempatan untuk verifikasi.

T3: Apakah nozel 1002 sama dengan nozel 1002N?

Mereka tidak boleh dianggap otomatis dapat ditukarkan. Referensi standar 1002 dan 1002N dapat menggunakan nomor bagian dan struktur yang berbeda.Selalu periksa kode nozel lengkap dan nomor bagian yang ada.

T4: Informasi apa yang diperlukan untuk penawaran yang akurat?

Silahkan berikan model nozel, nomor bagian, model mesin, jenis kepala penempatan, foto nozel yang ada, jumlah yang diperlukan, kondisi yang diminta, negara pengiriman, dan waktu pengiriman yang diperkirakan.

T5: Mengapa nozel baru masih menghasilkan kesalahan pengambilan?

Penyebab yang mungkin termasuk pilihan nozel yang salah, penyusunan feeder yang salah, ketinggian pickup yang tidak sesuai, saluran vakum yang tersumbat, data komponen yang salah, pita pembawa yang rusak, permukaan komponen yang tidak stabil,atau kontaminasi di dalam pemegang nozel.
