Panasonic N610113250AC Pemegang Nozzle Sintered untuk Penempatan SMT CM402 8-Head

Panasonic N610113250AC Pemegang Nozel Sinter untuk CM402 8-Kepala SMT

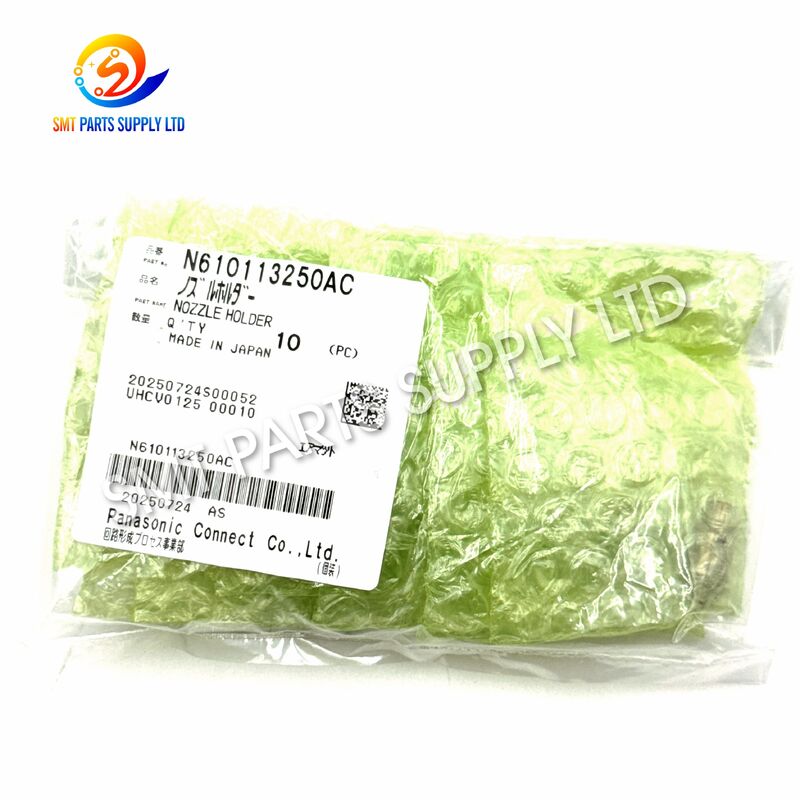

Panasonic N610113250AC adalah pemegang nozel sinter presisi yang dirancang untuk digunakan dalam mekanisme kepala penempatan SMT yang kompatibel. Ini mendukung pemasangan, pemosisian, panduan, dan pergerakan berulang nozel penempatan selama operasi pengambilan dan penempatan komponen otomatis.

Komponen ini umumnya direferensikan untuk aplikasi penempatan SMT CM402 8-kepala. Selama produksi, pemegang nozel bekerja terus menerus saat mesin mengambil komponen dari pengumpan, mengangkutnya melalui proses pengenalan visi, dan menempatkannya secara akurat pada papan sirkuit cetak.

Pemegang nozel yang cocok dengan benar membantu menjaga dudukan nozel yang stabil, pergerakan vertikal yang mulus, pengambilan vakum yang andal, dan kinerja penempatan yang konsisten. N610113250AC cocok untuk pemeliharaan preventif, perbaikan kepala penempatan, perbaikan mesin darurat, dan inventaris suku cadang kritis.

Karena mesin mungkin memiliki konfigurasi kepala dan revisi rekayasa yang berbeda, pembeli harus mengonfirmasi nomor suku cadang lengkap, akhiran, model mesin, jenis kepala, dan komponen yang ada sebelum melakukan pemesanan.

N610113250AC adalah komponen pendukung mekanis yang dipasang di dalam kepala penempatan SMT yang kompatibel. Tujuan utamanya adalah untuk menahan dan memandu nozel yang digunakan untuk mengambil komponen elektronik dari pengumpan dan menempatkannya pada bantalan PCB.

Meskipun pemegang nozel relatif kecil, ia berpartisipasi dalam setiap siklus penempatan komponen. Mesin produksi dapat menyelesaikan ribuan gerakan berulang per jam, membuat stabilitas, akurasi dimensi, operasi yang mulus, dan pemasangan yang benar menjadi sangat penting.

Pemegang harus bekerja sama dengan nozel, poros, pegas, segel, sirkuit vakum, kepala penempatan, sensor, dan sistem kontrol. Keausan atau kerusakan pada komponen yang terhubung dapat memengaruhi kinerja pengambilan dan penempatan.

Nozel penempatan secara langsung bersentuhan atau mengangkat komponen elektronik, tetapi kinerjanya juga bergantung pada pemegang yang mendukungnya.

Pemegang yang dipilih dan dipasang dengan benar dapat membantu menyediakan:

• Pemasangan nozel yang stabil.
• Pergerakan vertikal yang mulus.
• Pemosisian nozel yang akurat.
• Pengambilan komponen yang dapat diulang.
• Presentasi komponen yang konsisten ke kamera visi.
• Gerakan pengembalian nozel yang andal.
• Pengurangan kelonggaran mekanis.
• Operasi yang stabil selama produksi berkecepatan tinggi.
• Kalibrasi kepala penempatan yang lebih mudah.
• Risiko kesalahan pengambilan berulang yang lebih rendah.

Pemegang yang salah atau aus dapat menyebabkan pergerakan yang tidak konsisten, celah yang berlebihan, offset nozel, ketinggian pengambilan yang tidak normal, atau kinerja vakum yang tidak teratur.

Dua pemegang nozel mungkin terlihat serupa sementara memiliki struktur internal, toleransi dimensi, antarmuka pemasangan, atau akhiran revisi yang berbeda. Oleh karena itu, nomor suku cadang lengkap harus diperiksa sebelum memesan.

Pemegang beroperasi berulang kali selama setiap siklus pengambilan dan penempatan. Seiring waktu, permukaan kontak, area panduan, dan antarmuka internal dapat menjadi aus.

Hasil tipikal meliputi:

• Peningkatan celah mekanis.
• Pemosisian nozel yang tidak stabil.
• Pergerakan vertikal yang tidak teratur.
• Pengurangan pengulangan penempatan.
• Getaran nozel yang abnormal.

Lingkungan produksi SMT mungkin mengandung debu komponen, partikel PCB, kabut minyak, residu pasta solder, bahan perekat, dan kontaminan lainnya.

Kontaminasi dapat menyebabkan:

• Pembatasan gerakan pemegang.
• Peningkatan gesekan internal.
• Penyumbatan saluran vakum.
• Dudukan nozel yang buruk.
• Tindakan pengembalian yang tidak teratur.

Nozel dapat bertabrakan dengan:

• Pengumpan yang diposisikan secara tidak benar.
• Komponen PCB yang terangkat.
• Perlengkapan papan.
• Tepi baki.
• Komponen yang tidak sejajar.
• Koordinat penempatan yang diprogram secara tidak benar.

Gaya benturan dapat melewati nozel dan merusak atau mengubah bentuk pemegang.

Memasang nozel yang tidak sesuai, memaksa nozel ke posisinya, atau gagal memasangnya dengan benar dapat memberikan tekanan abnormal pada pemegang.

Pemegang dapat rusak oleh:

• Alat pelepasan yang tidak sesuai.
• Gaya pemasangan yang berlebihan.
• Bahan pembersih yang salah.
• Pelumas yang tidak disetujui.
• Pembongkaran yang tidak tepat.
• Kontaminasi selama servis.

Menggunakan pemegang yang terlihat serupa dengan akhiran yang salah dapat menyebabkan kecocokan yang buruk, gerakan terbatas, ketinggian nozel yang salah, kebocoran vakum, atau masalah kalibrasi.

Selama proyek perbaikan kepala yang lengkap, pemegang dapat diganti bersama dengan pegas, segel, poros, bushing, filter, dan komponen aus lainnya.

Gejala-gejala ini juga dapat disebabkan oleh nozel, katup vakum, filter, segel, sensor, pegas, poros, pengumpan, data kalibrasi, atau pemrograman mesin. Diagnosis lengkap harus dilakukan sebelum mengganti suku cadang.

Periksa pemegang yang terpasang dan catat nomor lengkapnya, termasuk akhiran AC. Jangan mengidentifikasi komponen hanya berdasarkan penampilan.

Berikan informasi berikut:

• Model mesin.
• Nomor seri mesin.
• Model kepala penempatan.
• Jumlah posisi kepala.
• Penandaan pemegang yang ada.
• Nomor unit kepala.

Foto yang jelas harus menunjukkan:

• Tampilan depan.
• Tampilan belakang.
• Profil samping.
• Penandaan yang terlihat.
• Bukaan internal.
• Penandaan nomor suku cadang yang terlihat.
• Posisi pemasangan di kepala.

Bandingkan pemegang asli dan pengganti untuk:

• Dimensi keseluruhan.
• Titik pemasangan.
• Koneksi nozel.
• Permukaan panduan.
• Antarmuka pegas.
• Saluran udara atau vakum.
• Diameter internal.
• Profil eksternal.
• Akhiran revisi.

Periksa suku cadang berikut sebelum pemasangan:

• Nozel penempatan.
• Poros pemegang.
• Pegas.
• Segel.
• Bushing.
• Filter.
• Katup vakum.
• Sensor kepala.
• Antarmuka penggantian nozel.

Mengganti hanya pemegang mungkin tidak menyelesaikan kesalahan yang disebabkan oleh komponen rusak lainnya.

Pemasangan harus diselesaikan oleh teknisi terlatih menggunakan alat yang bersih dan prosedur pemeliharaan yang disetujui.

Setelah pemasangan, selesaikan:

• Inspeksi gerakan manual.
• Tes pemasangan nozel.
• Tes vakum.
• Inspeksi ketinggian nozel.
• Kalibrasi kepala.
• Verifikasi pengambilan.
• Tes akurasi penempatan.
• Uji coba produksi terkontrol.

Akhiran AA, AB, dan AC dapat mewakili revisi desain, proses, material, pemasok, atau dimensi. Untuk pemesanan yang akurat:

Cocokkan nomor suku cadang lengkap.

• Jangan hapus akhiran dari permintaan.
• Jangan berasumsi semua revisi dapat dipertukarkan.
• Konfirmasikan BOM mesin jika memungkinkan.
• Bandingkan suku cadang yang ada sebelum pemasangan.
• Minta konfirmasi teknis untuk mesin yang dimodifikasi atau dibangun kembali.
• Aplikasi

Pemeliharaan Jalur Produksi SMT

Perbaikan Mesin Darurat

Perbaikan Kepala Penempatan

Manufaktur EMS

Pabrik Perakitan PCB

Elektronik otomotif.

• Papan kontrol industri.
• Peralatan komunikasi.
• Elektronik konsumen.
• Produk pencahayaan LED.
• Perangkat elektronik medis.
• Unit catu daya.
• Produk rumah pintar.
• Perusahaan Layanan SMT

Perbaikan Peralatan Bekas

Distribusi Suku Cadang

Tabel Skenario Aplikasi

2. Pergerakan Kepala ke Pengumpan

3. Pergerakan Pengambilan Vertikal

4. Pengambilan Vakum

5. Pengangkutan Komponen

6. Pengenalan Visi

7. Penempatan Komponen

8. Pelepasan Vakum

9. Pengembalian Nozel

Persyaratan Siklus Penempatan

Jangan mengajukan permintaan hanya sebagai:

N610113250.

• Pemegang CM402.
• Pemegang nozel Panasonic.
• Pemegang delapan kepala.
• Deskripsi ini mungkin tidak mengidentifikasi revisi yang diperlukan secara akurat.

2. Konfirmasikan Konfigurasi Kepala Penempatan

3. Periksa Pemegang yang Ada

4. Konfirmasikan Kondisi yang Diperlukan

Kondisi

Bentuk produk.

• Antarmuka pemasangan.
• Penandaan yang terlihat.
• Perbedaan revisi.
• Lokasi kerusakan.
• Komponen terkait.
• 6. Konfirmasikan Jumlah yang Diperlukan

7. Periksa BOM Mesin

Bill of materials mesin, manual pemeliharaan, atau gambar unit kepala harus diperlakukan sebagai referensi kompatibilitas utama.

Informasi yang Diperlukan

Inspeksi Nomor Suku Cadang

Pemegang harus diperiksa untuk:

Korosi.

• Deformasi.
• Kerusakan akibat benturan.
• Kontaminasi permukaan.
• Goresan abnormal.
• Antarmuka yang rusak.
• Inspeksi Antarmuka
• Area pemasangan, permukaan kontak nozel, area panduan, dan saluran udara yang terlihat harus diperiksa.

Di mana struktur memungkinkan, pemegang harus diperiksa untuk hambatan abnormal, macet, kelonggaran berlebihan, atau gerakan yang tidak teratur.

Pemegang harus dilindungi secara individual dari debu, kelembaban, benturan, dan kontak dengan bagian logam yang lebih berat.

Foto dapat diberikan sebelum pengiriman ketika pelanggan memerlukan konfirmasi nomor suku cadang, kondisi, atau penampilan.

Pemasangan harus dilakukan oleh teknisi pemeliharaan SMT yang berkualifikasi.

Isolasi daya listrik, udara terkompresi, dan vakum jika diperlukan.

1. Lepaskan penutup kepala penempatan sesuai dengan manual pemeliharaan.
2. Catat posisi dan orientasi pemegang asli.
3. Lepaskan komponen lama menggunakan alat yang sesuai.
4. Periksa nozel, poros, pegas, segel, bushing, dan bagian di dekatnya.
5. Bersihkan area pemasangan dengan hati-hati.
6. Pasang N610113250AC tanpa kekuatan berlebihan.
7. Pastikan mekanisme bergerak bebas.
8. Pulihkan sistem mesin.
9. Lakukan kalibrasi kepala.
10. Selesaikan pengujian pengambilan dan penempatan.
11. Jalankan uji coba produksi terkontrol.
12. Jangan menggiling, mengebor, membengkokkan, atau memodifikasi pemegang agar sesuai dengan unit yang tidak kompatibel.
13. Inspeksi Pasca-Pemasangan

Item Inspeksi

• Ganti nozel yang rusak segera.
• Hindari penggunaan bahan pembersih yang tidak disetujui.
• Jangan gunakan pelumas berlebihan.
• Periksa segel, pegas, poros, dan filter terkait.
• Simpan pemegang pengganti dalam kemasan individu.
• Beri label semua inventaris dengan akhiran lengkap.
• Pisahkan suku cadang asli dan yang kompatibel.
• Catat tanggal pemasangan dan riwayat pemeliharaan.
• Selidiki kegagalan berulang sebelum memasang pemegang lain.
• Lakukan kalibrasi lengkap setelah penggantian mekanis jika diperlukan.
• Penyimpanan dan Penanganan
• Simpan pemegang di lingkungan yang bersih, kering, dan terlindungi.

Jaga komponen tetap tersegel hingga pemasangan.

Cegah debu masuk ke bukaan.

• Hindari kontak langsung dengan bagian mekanis berat.
• Jangan menyentuh permukaan presisi dengan tangan kotor.
• Gunakan label inventaris individu.
• Pisahkan revisi AA, AB, dan AC.
• Terapkan kontrol stok first-in, first-out.
• Catat hasil inspeksi masuk.
• Lindungi komponen dari kelembaban dan bahan korosif.
• Pengemasan dan Pengiriman Internasional
• Tahap Pengemasan

FedEx.

• UPS.
• Angkutan udara internasional.
• Akun kurir pelanggan.
• Pengiriman gabungan dengan suku cadang SMT lainnya.
• Keunggulan untuk Pembeli Internasional
• Kontrol Nomor Suku Cadang yang Akurat

Pelanggan dapat memesan kuantitas kecil untuk pengujian, pemeliharaan darurat, atau inventaris cadangan kritis.

Kondisi pasokan yang berbeda dapat dikutip sesuai dengan persyaratan mesin dan anggaran pembelian.

Pemegang dapat dipasok bersama dengan:

Pengumpan.

• Sensor.
• Katup solenoid.
• Filter.
• Sabuk.
• Motor.
• Papan kontrol.
• Suku cadang kepala penempatan.
• Komponen konveyor.
• Konfirmasi Pra-Pengiriman
• Pelanggan dapat meminta foto atau konfirmasi penandaan yang terlihat sebelum pengiriman.

Pesanan dapat disiapkan untuk pelanggan di Eropa, Amerika Utara, Asia Tenggara, Timur Tengah, dan pasar internasional lainnya.

Suku cadang pengganti SMT memerlukan identifikasi yang akurat. Komponen yang terlihat serupa mungkin tidak memiliki dimensi, antarmuka, material, atau tingkat revisi yang sama.

Mengurangi pesanan yang salah.

Memeriksa nomor suku cadang lengkap.

• Mengidentifikasi perbedaan akhiran.
• Membandingkan opsi asli dan yang kompatibel.
• Menggabungkan beberapa produk.
• Menyiapkan inventaris cadangan darurat.
• Meningkatkan komunikasi antara tim insinyur dan pembelian.
• Mengurangi penundaan yang disebabkan oleh informasi produk yang tidak lengkap.
• Mengatur pengemasan dan pengiriman internasional.
• Pertanyaan yang Sering Diajukan
• Q1: Apakah N610113250AC adalah kepala penempatan yang lengkap?

Nozel tidak disertakan kecuali jika secara khusus tercantum dalam penawaran. Pemegang, nozel, poros, pegas, segel, filter, dan suku cadang terkait mungkin menggunakan nomor suku cadang terpisah.

Nomor-nomor tersebut termasuk dalam keluarga nomor dasar yang sama, tetapi pertukaran revisi tidak boleh diasumsikan. Pembeli harus mengonfirmasi BOM mesin, konfigurasi kepala, dimensi, dan suku cadang yang terpasang sebelum penggantian.

Tidak. Kesalahan pengambilan juga dapat disebabkan oleh nozel yang rusak, kebocoran vakum, filter yang tersumbat, katup yang rusak, sensor, pengumpan, segel, data kalibrasi, atau pemrograman mesin.

Harap berikan nomor suku cadang lengkap, kuantitas yang diperlukan, model mesin, konfigurasi kepala, kondisi yang diperlukan, negara tujuan, dan foto yang jelas dari pemegang yang ada jika tersedia.

Untuk penawaran harga, konfirmasi stok, identifikasi teknis, suku cadang baru asli, suku cadang baru yang kompatibel, dan pesanan suku cadang SMT gabungan, silakan hubungi:
