FUJI 2AGTHA004600 2SGTHA000500 2AGTHA009100 Poros Nosel NXT H24 Presisi

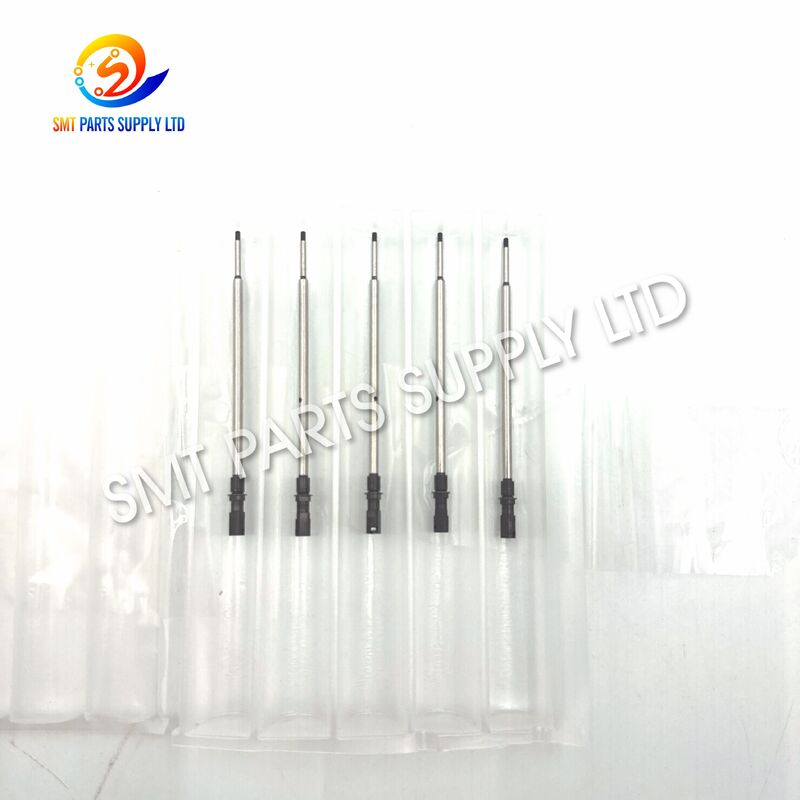

FUJI 2AGTHA004600, 2SGTHA000500, dan 2AGTHA009100 NXT H24 Head Nozzle Shaft adalah komponen mekanis presisi yang digunakan dalam mekanisme nozzle pada kepala penempatan H24. Komponen ini dirancang untuk peralatan pick-and-place FUJI NXT dan mendukung pergerakan sumbu nozzle yang akurat, mulus, dan berulang selama operasi pengambilan dan penempatan komponen.

Poros ini juga dapat disebut sebagai poros syringe H24, poros penahan nozzle, poros kepala penempatan, atau poros penggerak nozzle. Komponen ini umumnya dibutuhkan ketika komponen yang terpasang aus, tergores, bengkok, terkontaminasi, atau rusak secara mekanis.

Produk ini cocok untuk pemeliharaan preventif, perbaikan kepala penempatan, perbaikan darurat, dan inventaris suku cadang pabrik. Pilihan pasokan asli dan kompatibel mungkin tersedia sesuai dengan stok, persyaratan pengiriman, dan spesifikasi pelanggan. Karena nomor suku cadang yang berbeda dapat mewakili revisi atau konfigurasi perakitan yang berbeda, pembeli harus memberikan model mesin, label kepala H24, nomor suku cadang lama, foto, dan dimensi untuk konfirmasi.

Poros nozzle melakukan gerakan vertikal yang sering selama operasi penempatan SMT normal. Dalam produksi volume tinggi, komponen dapat menyelesaikan jutaan siklus gerakan saat bekerja di dalam kepala penempatan.

Keausan mekanis, kontaminasi, tabrakan nozzle, pemeliharaan yang salah, atau pemasangan yang tidak tepat dapat secara bertahap mengurangi akurasi gerakan. Poros yang rusak dapat menyebabkan kesalahan intermiten sebelum terjadi kegagalan mesin total.

Masalah poros nozzle dapat menghasilkan satu atau lebih gejala berikut:

• Pergerakan nozzle lebih lambat dari normal.
• Nozzle tidak kembali dengan mulus.
• Kesalahan pengambilan terjadi secara intermiten.
• Akurasi penempatan menjadi tidak stabil.
• Kepala menghasilkan suara mekanis yang abnormal.
• Tinggi nozzle tampak tidak konsisten.
• Poros menunjukkan goresan atau keausan yang terlihat.
• Mekanisme nozzle macet selama pemeriksaan manual.
• Tingkat penolakan penempatan meningkat secara tak terduga.
• Alarm mesin muncul setelah pergerakan kepala.
• Poros yang terpasang terlihat bengkok.
• Kesalahan berulang terkait nozzle terjadi pada posisi kepala yang sama.

Gejala-gejala ini juga dapat disebabkan oleh nozzle, pegas, penahan, segel, sensor, komponen vakum, feeder, presentasi komponen, atau kalibrasi mesin. Oleh karena itu, seluruh mekanisme kepala harus diperiksa sebelum mengganti poros.

Mengganti poros nozzle H24 yang aus atau rusak dapat membantu memulihkan gerakan terkontrol di dalam mekanisme kepala penempatan. Pengganti yang benar harus sesuai dengan versi kepala yang dibutuhkan, nomor suku cadang, dimensi fisik, struktur pemasangan, kondisi permukaan, dan posisi pemasangan.

Proses verifikasi dan penggantian yang terstruktur mengurangi risiko suku cadang yang salah.

Poros tidak boleh dipilih hanya berdasarkan penampilan. Komponen kepala SMT presisi dapat terlihat serupa tetapi memiliki panjang, diameter, struktur ujung, alur, bahu, fitur pemasangan, atau revisi produksi yang berbeda.

Poros diproduksi sebagai komponen kepala penempatan presisi. Dimensi yang terkontrol dan permukaan fungsional yang difinishing dengan baik membantu mendukung pergerakan mulus di dalam mekanisme nozzle H24.

Produk ini ditujukan untuk pemeliharaan dan perbaikan peralatan FUJI NXT yang dilengkapi dengan kepala penempatan H24. Dapat digunakan selama servis preventif, perbaikan darurat, dan perbaikan kepala.

Daftar ini mencakup referensi suku cadang 2AGTHA004600, 2SGTHA000500, dan 2AGTHA009100, membantu pembeli menemukan produk menggunakan catatan pembelian atau referensi pemeliharaan yang berbeda.

Opsi pasokan yang berbeda mungkin tersedia. Kondisi produk dan jenis pasokan yang ditawarkan akan dinyatakan dengan jelas dalam penawaran.

Pesanan dapat diperiksa berdasarkan nomor suku cadang, model mesin, label kepala, foto, dimensi, dan sampel pelanggan sebelum pengiriman.

Poros dilindungi secara individual untuk mengurangi risiko goresan, kontaminasi, benturan, atau deformasi selama transportasi internasional.

Tabel berikut dirancang untuk identifikasi produk. Ini tidak menjamin bahwa setiap nomor yang terdaftar dapat langsung dipertukarkan.

Ketiga nomor suku cadang dapat merujuk pada produk terkait, revisi produksi, sub-rakitan, atau konfigurasi kepala H24 yang berbeda. Deskripsi produk yang serupa tidak secara otomatis mengkonfirmasi dimensi yang identik atau penggantian langsung.

Sebelum mengganti satu referensi dengan yang lain, pelanggan harus memverifikasi:

Poros nozzle kepala H24 cocok untuk pabrik, departemen pemeliharaan, perusahaan servis, dan distributor yang bekerja dengan peralatan penempatan SMT FUJI NXT.

Pabrik EMS sering mengoperasikan beberapa lini SMT untuk proyek pelanggan yang berbeda. Memelihara komponen kepala H24 yang sesuai dapat membantu mengurangi penundaan perbaikan dan mendukung ketersediaan mesin yang konsisten.

Produksi volume tinggi elektronik rumah tangga, perangkat pintar, layar, dan papan sirkuit terkait membutuhkan kinerja pengambilan dan penempatan yang stabil. Komponen kepala yang aus harus diganti selama pemeliharaan terjadwal.

Produksi elektronik otomotif biasanya memerlukan pemeliharaan yang terdokumentasi, prosedur penggantian yang terkontrol, dan kinerja peralatan yang stabil. Verifikasi nomor suku cadang sangat penting sebelum pemasangan.

Poros ini dapat mendukung peralatan NXT yang digunakan untuk memproduksi pengontrol, sensor, modul daya, inverter, produk komunikasi industri, dan perangkat otomatisasi.

Produsen router, modul komunikasi, produk jaringan, dan papan pemrosesan sinyal dapat memasukkan poros nozzle ke dalam inventaris suku cadang mesin penempatan mereka.

Produksi papan LED dapat melibatkan jam operasi yang panjang dan siklus penempatan berulang. Inspeksi kepala secara teratur membantu mengidentifikasi kontaminasi, keausan, dan pergerakan nozzle yang abnormal.

Fasilitas perakitan produk elektronik medis dapat menggunakan komponen pengganti yang terverifikasi dalam prosedur pemeliharaan dan kontrol kualitas mereka yang disetujui.

Penyedia layanan profesional dapat menggunakan komponen selama inspeksi kepala H24, perbaikan, perbaikan, dan pengujian fungsional.

Distributor dapat memasok poros nozzle ke pabrik yang mengoperasikan mesin penempatan NXT. Referensi dan revisi yang berbeda harus diberi label dan disimpan secara terpisah.

Kepala penempatan H24 menggunakan beberapa posisi nozzle untuk mengambil komponen elektronik dari feeder dan menempatkannya ke lokasi PCB yang diprogram. Poros nozzle merupakan bagian dari struktur mekanis yang mendukung pergerakan nozzle vertikal yang terkontrol.

Urutan penempatan yang disederhanakan dijelaskan di bawah ini:

1. Kepala penempatan bergerak ke posisi pengambilan komponen.
2. Mekanisme nozzle yang dipilih bergerak ke bawah.
3. Nozzle mencapai ketinggian pengambilan yang diprogram.
4. Vakum diterapkan melalui sistem nozzle.
5. Komponen elektronik diambil dari feeder.
6. Komponen diangkat dan diangkut oleh kepala.
7. Mesin memeriksa posisi dan orientasi komponen.
8. Kepala bergerak ke koordinat PCB yang diprogram.
9. Nozzle turun ke ketinggian penempatan.
10. Komponen dilepaskan ke posisi pasta solder.
11. Nozzle kembali ke posisi awal.
12. Mesin melanjutkan ke siklus terprogram berikutnya.

Poros harus mempertahankan gerakan yang mulus dan stabil selama proses ini. Bengkok, kontaminasi, goresan, dimensi yang salah, atau ketidaksejajaran pemasangan dapat meningkatkan gesekan dan memengaruhi pengembalian nozzle.

Mengganti hanya poros mungkin tidak menyelesaikan masalah jika pemandu, pegas, segel, penahan, nozzle, atau komponen terkait lainnya juga rusak.

Verifikasi bahwa peralatan tersebut termasuk dalam seri FUJI NXT. Berikan model lengkap daripada hanya menulis “Mesin NXT.”

Periksa apakah mesin dilengkapi dengan kepala penempatan H24. Kirim foto label kepala yang jelas.

Periksa catatan pemeliharaan, label, riwayat pembelian, dan komponen yang dilepas untuk salah satu referensi berikut:

• 2AGTHA004600
• 2SGTHA000500
• 2AGTHA009100

Foto harus menunjukkan dengan jelas:

• Profil poros lengkap
• Kedua struktur ujung
• Permukaan badan utama
• Alur dan bahu
• Lubang atau area berulir
• Detail penentu posisi atau pemasangan
• Label atau kemasan asli
• Posisi pemasangan di dalam kepala

Gunakan alat ukur presisi yang sesuai dan hindari menggores poros asli selama pengukuran.

Untuk pemeliharaan darurat, pertimbangkan untuk memesan kuantitas pengganti segera bersama dengan stok cadangan tambahan. Pabrik besar dapat menetapkan tingkat inventaris minimum sesuai dengan jumlah mesin, jam operasi, dan catatan kegagalan historis.

Informasi permintaan yang lengkap membantu mengurangi waktu penawaran dan risiko pemesanan yang salah.

Poros nozzle harus diperiksa sebagai komponen mekanis presisi sebelum pengiriman.

Komponen yang kompatibel biasanya harus dievaluasi melalui pesanan sampel awal sebelum pembelian volume besar.

Pemasangan harus diselesaikan oleh personel pemeliharaan SMT yang berkualifikasi dan terbiasa dengan kepala penempatan FUJI NXT.

• Hentikan mesin sesuai prosedur keselamatan pabrik.
• Lepaskan kepala menggunakan proses pemeliharaan yang disetujui.
• Bekerja di area yang bersih dan terang.
• Siapkan alat presisi yang sesuai.
• Catat urutan perakitan asli.
• Bandingkan poros baru dengan komponen yang dilepas.
• Periksa pemandu, penahan, pegas, segel, dan nozzle.
• Konfirmasikan bahwa pengganti tidak memiliki kerusakan yang terlihat.

• Jangan memaksakan poros ke dalam pemandu.
• Jangan memukul poros dengan alat logam.
• Jangan menyentuh permukaan presisi dengan tangan kotor.
• Jauhkan debu, serat, minyak, dan partikel logam.
• Pasang komponen penahan dalam urutan yang benar.
• Gunakan hanya pelumas yang disetujui jika pelumasan diperlukan.
• Konfirmasikan gerakan bebas sebelum menyelesaikan perakitan.
• Ganti komponen terkait yang rusak jika perlu.

• Periksa gerakan poros secara manual jika diizinkan.
• Konfirmasikan bahwa nozzle kembali dengan bebas.
• Pasang kembali kepala sesuai prosedur mesin.
• Selesaikan kalibrasi yang diperlukan.
• Jalankan uji pengambilan yang terkontrol.
• Jalankan program penempatan berisiko rendah.
• Periksa pengembalian nozzle dan pengambilan komponen.
• Periksa papan uji.
• Catat tanggal pemeliharaan dan nomor suku cadang pengganti.

Jangan menggiling, memoles, membengkokkan, meluruskan, atau memodifikasi poros tanpa proses teknis yang disetujui. Modifikasi dapat mengubah dimensi kritis dan karakteristik permukaan.

Poros presisi dapat rusak akibat benturan, kontaminasi, getaran, atau kontak dengan produk logam lainnya. Oleh karena itu, kemasan ekspor yang sesuai sangat penting.

1. Konfirmasikan nomor suku cadang dan kuantitas yang dipesan.
2. Periksa permukaan poros.
3. Tempatkan poros dalam selongsong atau kantong pelindung individu.
4. Lindungi kedua ujung dan permukaan fungsional.
5. Tambahkan bahan peredam.
6. Tempatkan item dalam kotak bagian dalam yang sesuai.
7. Amankan kotak bagian dalam di dalam karton ekspor.
8. Tempelkan label produk dan kuantitas.
9. Segel karton luar.
10. Siapkan dokumen pengiriman yang diperlukan.

Kami memasok komponen kepala penempatan, nozzle, feeder, suku cadang feeder, motor, sensor, katup, papan kontrol, kabel, filter, sabuk, dan suku cadang mesin SMT lainnya.

Produk dapat diperiksa berdasarkan model mesin, nomor suku cadang, label, sampel, foto, dan dimensi.

Opsi pasokan asli dan kompatibel dapat dikutip sesuai dengan persyaratan pelanggan, ketersediaan stok, ekspektasi kualitas, dan jadwal pengiriman.

Kami mendukung pesanan pemeliharaan darurat, pembelian pabrik reguler, inventaris distributor, dan pengiriman suku cadang gabungan.

Kemasan pelindung dan opsi transportasi yang fleksibel tersedia untuk pelanggan di Eropa, Amerika Utara, Asia Tenggara, dan pasar global lainnya.

Tidak. Kompatibilitas tergantung pada versi kepala penempatan H24 yang terpasang, konfigurasi mesin, dan nomor suku cadang yang dibutuhkan. Harap berikan model mesin lengkap, label identifikasi kepala, foto poros lama, dimensi, dan kuantitas yang dibutuhkan sebelum memesan.

Pertukaran langsung tidak boleh diasumsikan. Referensi ini dapat mewakili revisi, konfigurasi, atau posisi perakitan yang berbeda. Nomor suku cadang lama, struktur fisik, dimensi, label kepala, dan posisi pemasangan harus diverifikasi sebelum penggantian.

Opsi pasokan asli dan kompatibel mungkin tersedia tergantung pada stok dan persyaratan pelanggan. Penawaran akan dengan jelas menyatakan kondisi produk dan jenis pasokan yang ditawarkan sehingga pelanggan dapat memilih opsi yang sesuai.

Harap kirim nomor suku cadang yang dibutuhkan, model mesin FUJI NXT lengkap, label kepala H24, foto produk yang jelas, dimensi kritis, kuantitas yang dibutuhkan, negara tujuan, jenis pasokan yang disukai, dan tanggal pengiriman yang diharapkan.

Ya. Produk ini dapat digabungkan dengan nozzle, feeder, suku cadang feeder, motor, sensor, katup, kabel, filter, papan kontrol, suku cadang konveyor, dan komponen mesin SMT lainnya untuk menyederhanakan pembelian dan transportasi.

FUJI dan nama mesin terkait adalah merek dagang dari pemiliknya masing-masing. Mereka hanya digunakan untuk menggambarkan kompatibilitas produk dan aplikasi yang dimaksud.

Daftar ini tidak menyiratkan otorisasi, sponsor, atau afiliasi kecuali dinyatakan secara spesifik dalam penawaran. Opsi pasokan asli dan kompatibel akan diidentifikasi secara terpisah. Pelanggan harus memverifikasi semua nomor suku cadang dan informasi aplikasi sebelum memesan.

Harap sertakan nomor suku cadang, model mesin NXT lengkap, label kepala H24, kuantitas yang dibutuhkan, negara pengiriman, dan foto yang jelas dalam permintaan Anda.
