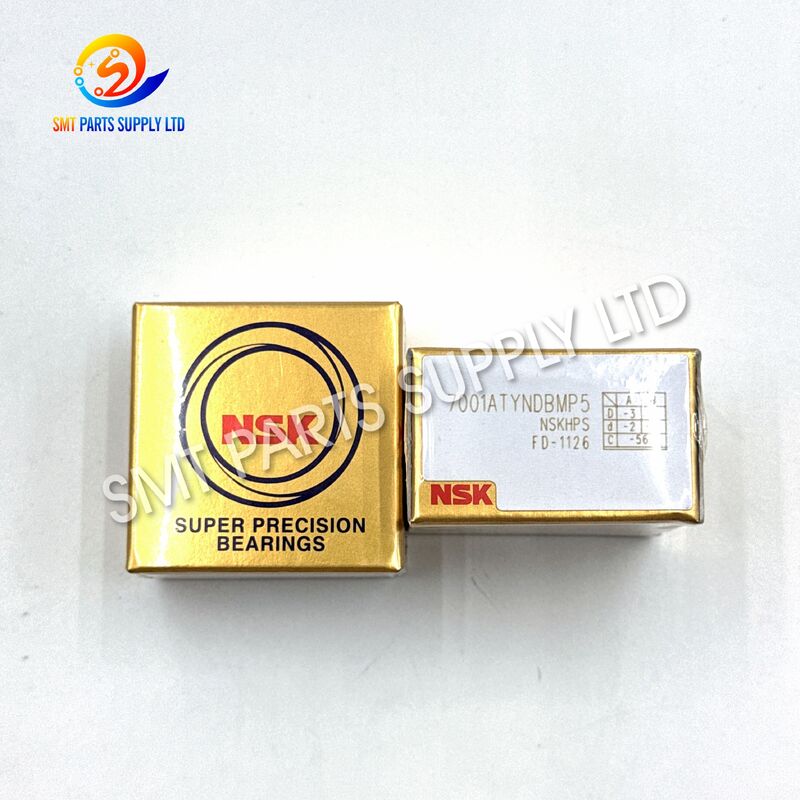

Bantalan Presisi Sumbu Y FUJI NXT Seri NSK 7001AT Bantalan Bola Kontak Sudut 12 × 28 × 8 mm

FUJI H4209W NSK 7001ATYNDBMP5 NXT Bantalan Presisi Sumbu Y

Bantalan FUJI H4209W adalah komponen pendukung gerakan presisi yang digunakan dalam mekanisme sumbu Y peralatan penempatan permukaan FUJI NXT. Bantalan ini umumnya diidentifikasi oleh seri bantalan NSK 7001AT, dengan penandaan lengkap seperti 7001ATYNDBMP5 atau 7001ATYDBC8P5 muncul di referensi suku cadang yang berbeda. Amplop dimensi standar yang terkait dengan produk ini adalah diameter dalam 12 mm, diameter luar 28 mm, dan lebar 8 mm. Informasi suku cadang NXT publik mengidentifikasi H4209W sebagai bantalan yang dipasang di rakitan sekrup bola sumbu Y, di mana dua buah dapat ditampilkan dalam struktur mekanis terkait.

Dirancang untuk dukungan putar presisi, bantalan kontak sudut ini membantu mengontrol gerakan radial dan perpindahan aksial di dalam mekanisme pemosisian. Pemilihan bantalan yang benar, arah pemasangan, pengaturan yang cocok, kondisi pelumasan, dan pra-beban penting untuk menjaga gerakan sumbu yang mulus dan pemosisian yang andal.

Produk ini cocok untuk pabrik SMT, perusahaan pemeliharaan mesin, pembangun ulang peralatan, distributor suku cadang, dan tim layanan teknis yang membutuhkan bantalan pengganti untuk rakitan gerakan FUJI NXT. Pembeli harus mengonfirmasi konfigurasi mesin, penandaan bantalan yang terpasang, posisi perakitan, dan jumlah yang dibutuhkan sebelum memesan.

Identifikasi Produk Utama

Nomor suku cadang H4209W terkait dengan aplikasi bantalan FUJI NXT, sementara informasi daftar suku cadang yang tersedia menempatkan bantalan tersebut dalam struktur sekrup bola sumbu Y.

Fitur Produk

Penyebab

Mengapa Bantalan Sumbu Y NXT Membutuhkan Penggantian?

Sumbu Y mesin penempatan SMT melakukan gerakan akselerasi, deselerasi, pemosisian, dan kembali yang sering selama produksi. Bantalan yang mendukung sekrup bola atau poros berputar harus beroperasi berulang kali sambil menjaga gerakan aksial dan radial yang terkontrol. Seiring waktu, keausan mekanis atau masalah terkait pemasangan dapat mengurangi kinerja bantalan.

1. Kelelahan Mekanis Jangka Panjang

Siklus produksi berkelanjutan mengekspos jalur balap dan elemen gelinding bantalan ke beban berulang. Bahkan ketika mesin dipelihara dengan benar, jam operasi yang lama dapat secara bertahap meningkatkan celah internal, kelelahan permukaan, getaran, atau resistensi gelinding.

2. Deteriorasi Pelumasan

Gemuk dapat memburuk karena suhu operasi, kontaminasi, waktu servis yang berlebihan, pelumas yang tidak kompatibel, atau jumlah pelumasan yang tidak benar. Pelumasan yang tidak mencukupi meningkatkan gesekan, sementara gemuk yang berlebihan dapat meningkatkan hambatan dan suhu operasi.

3. Debu dan Kontaminasi

Lingkungan produksi SMT mungkin mengandung debu halus, serpihan komponen, pelumas kering, partikel kemasan, atau residu pemeliharaan. Kontaminan yang masuk ke area bantalan dapat merusak permukaan jalur balap dan menciptakan kebisingan atau getaran yang tidak normal.

4. Pra-beban Bantalan yang Tidak Benar

Bantalan kontak sudut sensitif terhadap pengaturan pemasangan dan pra-beban. Pra-beban yang berlebihan dapat menghasilkan panas, kebisingan, dan keausan dini. Pra-beban yang tidak mencukupi dapat menciptakan gerakan aksial, kekakuan yang berkurang, atau pemosisian sumbu yang tidak stabil.

5. Ketidaksejajaran

Rumah bantalan yang tidak sejajar, poros yang bengkok, sekrup bola yang rusak, permukaan pemasangan yang tidak rata, atau mur pengunci yang dikencangkan secara tidak benar dapat memberikan beban abnormal pada bantalan. Mengganti bantalan tanpa memperbaiki masalah keselarasan dapat mengakibatkan kegagalan berulang.

6. Pemasangan yang Tidak Tepat

Gaya tekan yang diterapkan melalui elemen gelinding, benturan dari palu, kontaminasi selama perakitan, arah pemasangan yang salah, atau torsi pengencangan yang tidak terkontrol dapat merusak bantalan baru sebelum mesin kembali ke produksi.

7. Tabrakan atau Berhenti Darurat

Tabrakan mekanis, penghentian sumbu mendadak, resistensi berlebihan, atau hambatan sekrup bola dapat mentransfer beban kejut ke bantalan pendukung. Bantalan mungkin tetap beroperasi tetapi mengembangkan kebisingan, getaran, atau akurasi pemosisian yang berkurang di kemudian hari.

Gejala Kegagalan Umum

Gejala-gejala ini tidak semata-mata disebabkan oleh bantalan. Sekrup bola, kopling, motor, panduan linier, mur pengunci, encoder, sistem pelumasan, dan rumah pemasangan juga harus diperiksa sebelum penggantian.

Solusi

Penggantian Presisi untuk Posisi Dukungan Sumbu Y FUJI NXT

Mengganti bantalan H4209W yang aus dapat membantu memulihkan gerakan sumbu Y yang mulus ketika inspeksi mengonfirmasi bahwa bantalan rusak atau tidak lagi memenuhi kondisi rotasi yang disyaratkan. Prosedur penggantian yang benar harus mencakup identifikasi, inspeksi, pembersihan, pemasangan, penyesuaian, dan verifikasi operasional.

Proses Penggantian yang Direkomendasikan

Catatan Pemasangan Penting

• Jangan memukul bantalan secara langsung dengan palu logam.
• Jangan mentransfer gaya tekan melalui bola.
• Jaga kebersihan meja kerja, alat, poros, rumah, dan bantalan.
• Jangan mencampur spesifikasi bantalan yang tidak cocok tanpa konfirmasi teknis.
• Jangan mengubah arah pemasangan bantalan kontak sudut.
• Jangan gunakan pelumas yang tidak ditentukan.
• Jangan gunakan kembali mur pengunci, spacer, kerah, atau komponen penahan yang rusak.
• Periksa sekrup bola dari kelenturan, keausan, goresan, atau resistensi yang tidak normal.
• Verifikasi panduan linier sebelum menganggap bahwa setiap masalah sumbu Y disebabkan oleh bantalan.
• Ikuti manual pemeliharaan peralatan dan prosedur keselamatan lokasi.

Spesifikasi

Spesifikasi Produk Utama

Referensi bantalan dan perdagangan publik mengidentifikasi platform dimensi 7001A sebagai bore 12 mm, diameter luar 28 mm, dan lebar 8 mm. Catatan H4209W yang tersedia juga mengidentifikasi komponen tersebut sebagai bantalan NSK untuk peralatan FUJI NXT.

Tabel Verifikasi Akhiran

Interpretasi akhiran tidak boleh digunakan sebagai satu-satunya kriteria pembelian. Penandaan lengkap, pengaturan bantalan, konfigurasi mesin, dan dokumentasi rakitan harus diperiksa bersama.

Kontrol Kualitas

Inspeksi Masuk

Setiap bantalan yang dipasok harus diperiksa terhadap persyaratan pesanan sebelum pengiriman. Proses inspeksi dapat mencakup:

• Perbandingan nomor suku cadang FUJI.
• Perbandingan model dan akhiran NSK.
• Pengukuran diameter dalam.
• Pengukuran diameter luar.
• Pengukuran lebar.
• Inspeksi penampilan permukaan dan jalur balap.
• Inspeksi korosi dan kontaminasi.
• Inspeksi kondisi pengemasan.
• Inspeksi kondisi rotasi manual.
• Verifikasi kuantitas.
• Verifikasi label dan batch.
• Konfirmasi foto jika diminta.

Inspeksi Pra-Pengiriman

Aplikasi

Aplikasi Peralatan Utama

Bantalan H4209W terutama dipasarkan sebagai bantalan pengganti presisi untuk peralatan penempatan SMT FUJI NXT. Catatan daftar suku cadang menghubungkannya dengan rakitan sekrup bola sumbu Y NXT.

Area Aplikasi Khas

Pembeli yang Cocok

• Pabrik manufaktur elektronik SMT.
• Fasilitas produksi EMS.
• Pengguna peralatan FUJI.
• Perusahaan perbaikan mesin SMT.
• Bengkel pembangunan ulang mesin penempatan.
• Tim pemeliharaan otomatisasi industri.
• Distributor suku cadang SMT.
• Penyedia layanan peralatan luar negeri.
• Departemen teknik pabrik.
• Tim pemeliharaan preventif.

Cara Kerja

Prinsip Bantalan Kontak Sudut

Bantalan bola kontak sudut menggunakan geometri jalur balap yang menciptakan garis kontak antara bola dan jalur balap pada sudut terhadap bidang radial. Desain ini memungkinkan bantalan untuk mendukung beban radial dan beban aksial secara bersamaan. NSK menjelaskan bantalan bola kontak sudut sebagai produk yang cocok untuk pembebanan gabungan, dengan konfigurasi yang berbeda dipilih sesuai dengan arah beban aksial dan kekakuan yang dibutuhkan.

Fungsi dalam Mekanisme Sumbu Y

Di dalam sumbu pemosisian presisi, motor servo memutar sekrup bola. Mur sekrup bola mengubah gerakan putar menjadi gerakan linier, menyebabkan struktur mesin bergerak di sepanjang sumbu Y.

Bantalan pendukung melakukan beberapa fungsi penting:

1. Mendukung ujung sekrup bola yang berputar.
2. Membantu mengontrol perpindahan aksial.
3. Menjaga keselarasan rotasi.
4. Berkontribusi pada kekakuan sistem penggerak.
5. Mengurangi gerakan yang tidak diinginkan selama akselerasi.
6. Membantu sistem servo menghasilkan pemosisian yang konsisten.
7. Mendukung gerakan mesin yang dapat diulang selama siklus berkelanjutan.

Mengapa Kekakuan Bantalan Penting

Selama akselerasi atau deselerasi yang cepat, gaya aksial dapat bekerja pada pendukung sekrup bola. Jika bantalan memiliki celah yang berlebihan, sekrup dapat bergerak sedikit ke arah aksial. Gerakan ini dapat mengurangi stabilitas pemosisian dan menciptakan respons mekanis yang tidak konsisten.

Bantalan kontak sudut yang dipilih dan dipasang dengan benar memberikan dukungan yang terkontrol. Ketika pengaturan bantalan, pra-beban, pelumasan, dudukan poros, dan dudukan rumah benar, sumbu dapat beroperasi dengan rotasi yang lebih mulus dan pemosisian yang lebih stabil.

Hubungan dengan Komponen Lain

Penggantian bantalan tidak akan memperbaiki sekrup bola yang rusak, panduan linier yang aus, kopling yang longgar, motor yang rusak, atau pengaturan servo yang tidak benar. Diagnosis mekanis lengkap direkomendasikan.

Manfaat Kinerja

1. Dukungan Sumbu yang Stabil

Bantalan membantu menstabilkan sekrup bola yang berputar dan membatasi gerakan poros yang tidak diinginkan.

2. Perjalanan Mekanis yang Mulus

Kontak gelinding yang benar mengurangi gesekan dibandingkan dengan dukungan geser dan mempromosikan gerakan sumbu Y yang lebih mulus.

3. Posisi Aksial yang Terkontrol

Desain kontak sudut mendukung gaya aksial dan membantu menjaga posisi sekrup bola yang dimaksud.

4. Kemampuan Gerakan Presisi

Bantalan kelas presisi yang sesuai mendukung persyaratan pengulangan peralatan penempatan SMT.

5. Pengurangan Getaran Mekanis

Mengganti bantalan yang aus atau rusak dapat mengurangi getaran dan kebisingan terkait bantalan yang terverifikasi.

6. Efisiensi Pemeliharaan

Menggunakan identifikasi H4209W dan NSK yang benar mengurangi risiko memesan bantalan standar yang tidak terkait.

7. Keandalan Produksi

Penggantian preventif dapat mengurangi kemungkinan penghentian sumbu yang tak terduga yang disebabkan oleh kerusakan bantalan progresif.

8. Kompatibilitas Pembangunan Ulang

Komponen ini cocok untuk bengkel pemeliharaan yang membangun ulang atau memulihkan rakitan gerakan FUJI NXT.

Perbandingan dengan Bantalan Tujuan Umum

Bantalan dengan dimensi 12 × 28 × 8 mm yang sama tidak secara otomatis merupakan pengganti yang dapat diterima. Desain internal, sudut kontak, kelas presisi, jenis sangkar, kondisi pencocokan, pra-beban, dan akhiran mungkin berbeda.

Cara Memilih

Langkah 1: Konfirmasikan Nomor Suku Cadang FUJI

Periksa apakah daftar suku cadang mesin, dokumen servis, kemasan yang dilepas, atau catatan pemeliharaan mengidentifikasi komponen yang dibutuhkan sebagai H4209W.

Langkah 2: Catat Penandaan Bantalan Lengkap

Jangan hanya memberikan “7001.” Foto atau tulis setiap karakter yang terukir pada bantalan, termasuk awalan dan akhiran.

Penandaan yang mungkin dalam referensi yang tersedia meliputi:

• 7001ATYNDBMP5
• 7001ATYDBC8P5
• 7001AT
• H4209W

Karena catatan akhiran lengkap berbeda di berbagai daftar dan dokumen suku cadang yang tersedia, penandaan bantalan yang dilepas harus dianggap sebagai referensi pembelian utama.

Langkah 3: Konfirmasikan Dimensi

Ukur atau verifikasi:

• Diameter dalam: 12 mm.
• Diameter luar: 28 mm.
• Lebar: 8 mm.

Langkah 4: Konfirmasikan Peralatan

Berikan informasi berikut:

• Merek mesin.
• Seri mesin.
• Generasi mesin.
• Nomor modul.
• Nomor seri mesin.
• Posisi sumbu.
• Nama rakitan.
• Nomor suku cadang yang ada.

Langkah 5: Konfirmasikan Pengaturan Bantalan

Tanyakan kepada insinyur pemeliharaan apakah rakitan menggunakan:

• Satu bantalan.
• Dua bantalan individual.
• Sepasang yang cocok.
• Pengaturan belakang-ke-belakang.
• Pengaturan muka-ke-muka.
• Dukungan ujung tetap.
• Dukungan ujung mengambang.
• Konfigurasi pra-beban atau spacer tertentu.

Langkah 6: Konfirmasikan Kondisi yang Dibutuhkan

Kondisi pasokan yang tersedia mungkin meliputi:

Kondisi aktual yang dipasok harus dinyatakan dengan jelas dalam penawaran. “Asli,” “baru,” “bekas,” dan “pengganti” tidak boleh diasumsikan hanya dari nomor model.

Langkah 7: Berikan Foto

Foto yang berguna meliputi:

• Ukiran bantalan.
• Label kemasan asli.
• Label suku cadang FUJI.
• Posisi terpasang.
• Rakitan pendukung sekrup bola.
• Pelat nama mesin.
• Bantalan yang dilepas dari kedua sisi.
• Pengaturan spacer, kerah, dan mur pengunci.

Langkah 8: Konfirmasikan Kuantitas

Diagram suku cadang mungkin menunjukkan dua bantalan H4209W dalam rakitan sumbu Y terkait, tetapi kuantitas pembelian harus dikonfirmasi sesuai dengan modul yang tepat dan cakupan pemeliharaan.

Informasi Pemesanan

Harap berikan detail berikut untuk penawaran yang cepat dan akurat:

Pengemasan dan Pengiriman

Bantalan presisi memerlukan perlindungan yang cermat terhadap benturan, kelembaban, debu, dan korosi selama transportasi.

Proses Pengemasan Standar

1. Identifikasi bantalan dikonfirmasi.
2. Bantalan ditempatkan dalam kemasan dalam pelindung.
3. Bahan tahan kelembaban ditambahkan jika diperlukan.
4. Produk dilindungi dari gerakan di dalam kotak.
5. Label eksternal mencakup nomor suku cadang dan kuantitas.
6. Paket ditempatkan dalam karton pengiriman yang diperkuat.
7. Dokumentasi ekspor disiapkan sesuai pesanan.

Opsi Pengiriman yang Tersedia

• Ekspres DHL.
• Ekspres FedEx.
• Ekspres UPS.
• Angkutan udara.
• Angkutan laut untuk pesanan konsolidasi.
• Forwarder yang ditunjuk pelanggan.
• Akun kurir pelanggan.
• Pengiriman gabungan dengan suku cadang SMT lainnya.

Rekomendasi Penyimpanan

• Simpan bantalan dalam kemasan pelindungnya yang asli hingga pemasangan.
• Simpan di area dalam ruangan yang bersih dan kering.
• Hindari paparan kondensasi atau bahan kimia korosif.
• Jangan menempatkan produk berat di atas kemasan bantalan.
• Jauhkan produk dari debu logam dan serpihan pemesinan.
• Jangan membuka kemasan tanpa perlu.
• Gunakan sarung tangan bersih selama inspeksi dan pemasangan.
• Putar inventaris sesuai tanggal penerimaan.
• Periksa kembali kondisi setelah penyimpanan jangka panjang.
• Hindari kontak langsung dengan tangan kosong pada permukaan presisi.

FAQ

Q1: Apakah H4209W sama dengan NSK 7001ATYNDBMP5?

H4209W adalah referensi suku cadang FUJI yang umumnya terkait dengan bantalan presisi seri NSK 7001AT untuk peralatan NXT. Beberapa catatan komersial menggunakan 7001ATYNDBMP5, sementara catatan daftar suku cadang menunjukkan 7001ATYDBC8P5. Harap konfirmasikan penandaan lengkap pada bantalan yang dilepas sebelum memesan.

Q2: Berapa dimensi bantalan H4209W?

Dimensi yang umum didokumentasikan adalah diameter dalam 12 mm, diameter luar 28 mm, dan lebar 8 mm. Namun, dimensi saja tidak cukup untuk penggantian karena kelas presisi, desain kontak, pengaturan pencocokan, jenis sangkar, dan akhiran terkait pra-beban juga harus diverifikasi.

Q3: Di mana bantalan ini digunakan dalam mesin FUJI NXT?

Informasi suku cadang NXT yang tersedia mengidentifikasi H4209W sebagai bantalan dalam rakitan terkait sekrup bola sumbu Y. Posisi pemasangan yang tepat dapat bervariasi sesuai dengan modul dan konfigurasi mesin, jadi pembeli harus memberikan model peralatan, nomor modul, dan foto rakitan.

Q4: Bisakah saya menggunakan bantalan 7001 standar sebagai gantinya?

Bantalan standar dengan dimensi yang sama tidak boleh dipasang secara otomatis. Bantalan asli mungkin memerlukan desain kontak sudut tertentu, kelas presisi, sangkar, konfigurasi internal, pengaturan yang cocok, atau pra-beban. Selalu bandingkan akhiran lengkap dan persyaratan aplikasi.

Q5: Informasi apa yang diperlukan sebelum penawaran?

Harap kirim H4209W, penandaan bantalan NSK lengkap, jumlah yang dibutuhkan, model mesin, nomor seri mesin, posisi terpasang, kondisi yang dibutuhkan, dan foto yang jelas. Detail ini memungkinkan pemasok untuk memverifikasi kompatibilitas dan menghindari penundaan yang disebabkan oleh informasi akhiran yang tidak lengkap.

Hubungi Kami

Mencari bantalan presisi FUJI H4209W NSK 7001AT untuk proyek pemeliharaan sumbu Y NXT?

Kirimkan penandaan bantalan, model mesin, jumlah yang dibutuhkan, kondisi yang disukai, dan tujuan pengiriman. Tim kami akan memeriksa spesifikasi yang tersedia, status stok, persyaratan pengemasan, dan opsi pengiriman sebelum penawaran.

SMT PARTS SUPPLY LTD. menyediakan suku cadang mesin SMT, komponen feeder, bantalan, motor, sensor, papan kontrol, nosel, filter, dan solusi pemeliharaan untuk pelanggan manufaktur elektronik di seluruh dunia.

Kami mendukung:

• Verifikasi nomor suku cadang yang cepat.
• Konfirmasi produk berbasis foto.
• Opsi kondisi baru dan pengganti.
• Persyaratan pemeliharaan darurat.
• Pesanan jumlah kecil dan batch.
• Pengiriman suku cadang SMT gabungan.
• Pengiriman ekspres internasional.
• Komunikasi teknis sebelum pengiriman.
• Pengemasan ekspor pelindung.
• Dukungan pengadaan suku cadang jangka panjang.

Untuk layanan yang akurat, harap sertakan H4209W, 7001ATYNDBMP5 atau penandaan lengkap yang sebenarnya, 12 × 28 × 8 mm, dan aplikasi sumbu Y FUJI NXT dalam pertanyaan Anda.

Pernyataan Merek Dagang dan Kompatibilitas

FUJI, NXT, NSK, dan nama model terkait adalah merek dagang atau merek dagang terdaftar dari pemiliknya masing-masing. Mereka hanya digunakan untuk mengidentifikasi kompatibilitas dan aplikasi produk. SMT PARTS SUPPLY LTD. adalah pemasok suku cadang independen dan tidak mengklaim afiliasi dengan produsen peralatan atau bantalan asli kecuali secara khusus dikonfirmasi secara tertulis.
