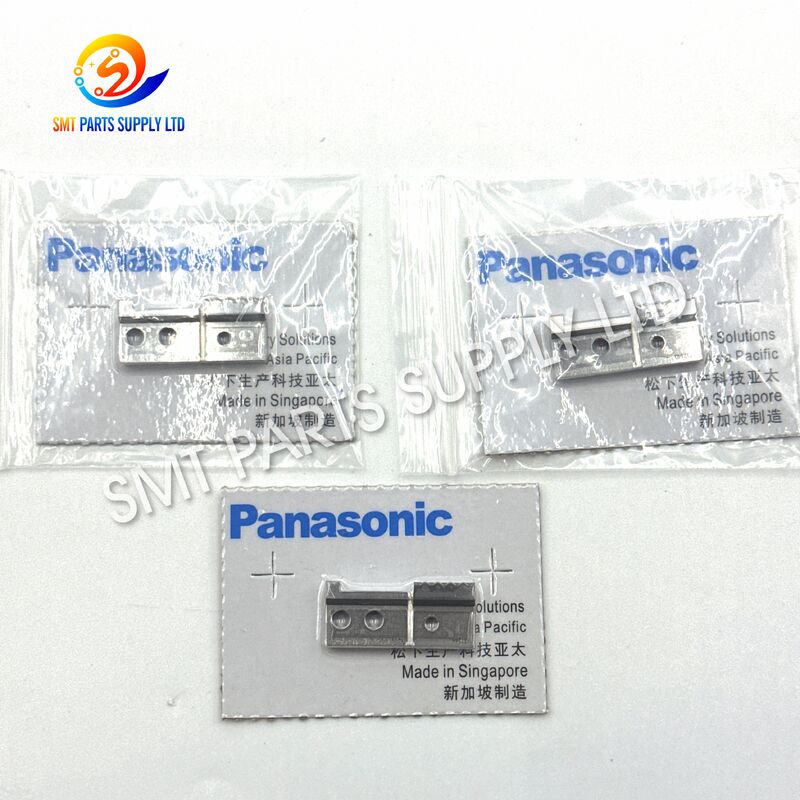

Panasonic Precision-Machined Steel Lead Cutter untuk RHS2B AI Machine Automatic Insertion Equipment

Pemotong Timah (A) Panasonic N210133270AC adalah komponen pemotong presisi yang dirancang untuk peralatan penyisipan otomatis yang kompatibel, termasuk konfigurasi mesin AI RHS, RHS2, dan RHS2B tertentu. Dipasang di dalam mekanisme pemrosesan dan pemotongan timah komponen, pemotong ini memangkas timah komponen yang berlebih selama siklus penyisipan otomatis.

Kinerja pemotongan yang stabil penting untuk menjaga panjang timah yang konsisten, tepi pemotongan yang bersih, penanganan PCB yang andal, dan perakitan hilir yang efisien. Pemotong yang aus, terkelupas, terpasang dengan tidak benar, atau tidak sesuai dimensi dapat menyebabkan pemotongan yang tidak lengkap, gerinda berlebih, panjang timah yang tidak teratur, pergerakan komponen, atau penghentian mesin yang tidak terduga.

N210133270AC menyediakan nomor suku cadang yang teridentifikasi dengan jelas untuk tim pemeliharaan, departemen pengadaan, distributor, dan insinyur produksi. Umumnya diidentifikasi sebagai Pemotong Timah (A) dan dapat beroperasi bersama dengan Pemotong Timah (B) yang sesuai, nomor suku cadang N210133271AC, tergantung pada rakitan mesin.

Sebelum memesan, pelanggan harus membandingkan model mesin, posisi rakitan, nomor suku cadang lama, bentuk pemotong, titik pemasangan, dan daftar suku cadang mesin.

Peralatan penyisipan otomatis menempatkan komponen elektronik ke dalam lubang PCB yang disiapkan dengan kecepatan produksi tinggi. Setelah penyisipan, timah komponen harus dipotong hingga panjang yang terkontrol. Mekanisme pemotongan harus menyelesaikan proses ini dengan cepat dan berulang kali tanpa merusak badan komponen, permukaan PCB, mekanisme penyisipan, atau suku cadang mesin yang berdekatan.

Pemotong timah yang dipilih dengan benar membantu mesin mempertahankan:

• Panjang pemotongan timah yang konsisten.
• Permukaan pemotongan yang lebih bersih.
• Siklus penyisipan otomatis yang stabil.
• Resistensi pemotongan yang berkurang.
• Risiko pemisahan timah yang tidak lengkap lebih rendah.
• Pemeliharaan peralatan yang lebih dapat diprediksi.
• Pengurangan gangguan produksi.
• Manajemen suku cadang yang lebih baik.

Karena pemotong bekerja melalui kontak mekanis berulang, ujung potongnya dapat aus secara bertahap. Inspeksi rutin dan penggantian tepat waktu penting untuk menjaga kinerja mesin.

Pemotong adalah komponen mekanis yang terkait dengan keausan. Masa pakainya bergantung pada volume produksi, bahan timah, keselarasan pemotong, kondisi pelumasan, penyesuaian mesin, akurasi pemasangan, dan praktik pemeliharaan.

Mengganti pemotong yang aus dengan Pemotong Timah (A) N210133270AC yang teridentifikasi dengan benar dapat membantu mengembalikan aksi pemotongan yang dimaksudkan dari peralatan penyisipan otomatis yang kompatibel.

Untuk hasil pemeliharaan terbaik, proses penggantian harus mencakup lebih dari sekadar melepas pemotong lama. Teknisi harus memeriksa rakitan pemotongan lengkap, termasuk pisau pasangan, dudukan pemotong, pemandu, perangkat keras pemasangan, mekanisme bergerak, jarak bebas pemotongan, dan komponen di sekitarnya.

Prosedur penggantian lengkap umumnya meliputi:

1. Konfirmasi model peralatan dan nomor seri mesin.
2. Identifikasi posisi pemotong yang terpasang.
3. Periksa nomor suku cadang lama dan desain fisik.
4. Inspeksi Pemotong A dan Pemotong B bersama-sama.
5. Membersihkan residu timah dari mekanisme pemotongan.
6. Memasang pemotong pengganti dalam arah yang benar.
7. Menyesuaikan keselarasan dan jarak bebas pemotong.
8. Melakukan pemeriksaan pergerakan manual atau kecepatan rendah.
9. Menguji pemotong dengan komponen sampel.
10. Memeriksa panjang timah yang dipotong dan kualitas tepi pemotongan.

Pendekatan sistematis ini mengurangi risiko penggantian berulang, kontak pisau abnormal, atau kerusakan tak terduga pada pemotong baru.

Penandaan N210133270AC mendukung pengadaan yang akurat, kontrol inventaris, catatan pemeliharaan, dan verifikasi suku cadang pengganti.

Pemotong dirancang untuk pemangkasan berulang timah komponen elektronik selama proses penyisipan otomatis.

Konstruksi baja mesin presisi mendukung kekuatan mekanis dan kinerja pemotongan berulang dalam kondisi operasi mesin normal.

Produk ini umumnya dipasok untuk konfigurasi mesin penyisipan otomatis RHS, RHS2, dan RHS2B tertentu. Kompatibilitas akhir harus dikonfirmasi melalui daftar suku cadang mesin.

Pemotong dapat diganti sebagai bagian dari pemeliharaan terjadwal, perombakan mesin, perbaikan unit pemotongan, atau penggantian suku cadang darurat.

Menyimpan pemotong ini dalam inventaris pemeliharaan dapat mengurangi waktu tunggu ketika kualitas pemotongan menurun atau terjadi kerusakan pisau tak terduga.

Pemotong A N210133270AC dapat diperiksa bersama dengan Pemotong B N210133271AC untuk mengevaluasi kondisi pasangan pemotong lengkap.

Pemilihan dan pemasangan pemotong yang benar membantu menjaga pemrosesan timah komponen yang stabil dan mengurangi alarm mesin terkait pemotongan.

Spesifikasi harus dikonfirmasi terhadap konfigurasi mesin aktual sebelum pembelian. Revisi peralatan mungkin menggunakan pemotong yang berbeda meskipun nama seri mesinnya serupa.

Pemotong Timah (A) N210133270AC digunakan di fasilitas manufaktur elektronik yang mengoperasikan peralatan penyisipan otomatis yang kompatibel.

• Manufaktur elektronik konsumen.
• Produksi elektronik otomotif.
• Perakitan peralatan kontrol industri.
• Manufaktur catu daya.
• Produksi papan kontrol peralatan.
• Manufaktur elektronik pencahayaan.
• Produksi peralatan komunikasi.
• Perakitan PCB dan manufaktur kontrak.
• Perbaikan dan perombakan mesin elektronik.
• Distribusi suku cadang mesin AI.

Pemotong timah beroperasi sebagai bagian dari sistem pemrosesan timah mekanis mesin penyisipan otomatis.

Komponen elektronik disuplai ke kepala penyisipan melalui sistem pemberian mesin. Mesin mengontrol orientasi komponen dan waktu penyisipan.

Mekanisme penyisipan memposisikan komponen di atas PCB dan menyisipkan timahnya ke dalam lubang papan yang sesuai.

Timah komponen masuk ke area pemotongan di bawah atau di dalam mekanisme pendukung PCB. Rakitan pemotong menahan timah pada posisi pemotongan yang diperlukan.

Pemotong Timah (A) N210133270AC bekerja dengan mekanisme pemotongan terkait untuk memotong bahan timah yang berlebih. Tergantung pada desain rakitan, ia dapat beroperasi bersama dengan Pemotong B, N210133271AC.

Setelah pemotongan, mekanisme bergerak kembali ke posisi awalnya dan bersiap untuk siklus penyisipan berikutnya.

Proses berulang secara otomatis untuk setiap komponen. Ketajaman pemotong, keselarasan, jarak bebas, dan pergerakan secara langsung memengaruhi konsistensi hasil pemotongan.

Tim pemeliharaan harus memeriksa pemotong ketika salah satu kondisi berikut terjadi:

Tidak semua masalah pemotongan disebabkan oleh pemotong itu sendiri. Pemandu, dudukan, mekanisme penggerak, sensor, dimensi komponen, dukungan PCB, dan pengaturan mesin juga harus diperiksa.

Pemeliharaan yang benar dapat membantu memperpanjang masa pakai pemotong dan melindungi suku cadang mesin di dekatnya.

• Periksa area pemotongan dari fragmen timah dan residu logam.
• Konfirmasikan bahwa pergerakan pemotong lancar.
• Dengarkan suara pemotongan yang abnormal.
• Periksa papan sampel untuk panjang timah yang tidak teratur.
• Konfirmasikan bahwa tidak ada komponen longgar yang tersisa di dalam mekanisme.

• Periksa tepi pemotongan di bawah pencahayaan yang sesuai.
• Periksa pemotong dari serpihan, retakan, deformasi, atau keausan berat.
• Periksa pemotong pasangan dan komponen pemandu.
• Periksa sekrup pemasangan dan permukaan pemosisian.
• Verifikasi jarak bebas pemotongan sesuai dengan persyaratan mesin.
• Bersihkan rakitan pemotongan lengkap.
• Catat riwayat penggantian pemotong.

Setelah memasang N210133270AC, teknisi harus melakukan uji kecepatan rendah sebelum mengembalikan mesin ke produksi penuh. Papan yang diproses pertama kali harus diperiksa untuk panjang timah, kelengkapan pemotongan, stabilitas komponen, dan gerinda yang terlihat.

Memilih pemotong mesin AI hanya berdasarkan penampilan visual dapat mengakibatkan pesanan yang salah. Pemotong yang serupa dapat memiliki sudut, ketebalan, lubang, posisi pemasangan, atau arah pemotongan yang berbeda.

Konfirmasikan bahwa suku cadang yang ada ditandai N210133270AC atau bahwa daftar suku cadang mesin menentukan nomor ini.

N210133270AC umumnya diidentifikasi sebagai Pemotong Timah (A). Jangan bingung dengan N210133271AC Pemotong Timah (B).

Konfirmasikan apakah mesin tersebut adalah konfigurasi mesin penyisipan otomatis RHS, RHS2, RHS2B, atau lainnya.

Mesin dalam seri yang sama mungkin memiliki revisi produksi yang berbeda. Nomor seri membantu mengidentifikasi versi rakitan yang benar.

Sediakan foto yang jelas yang menunjukkan:

• Pemotong lengkap.
• Tepi pemotongan.
• Lubang pemasangan.
• Ketebalan.
• Profil samping.
• Nomor suku cadang.
• Posisi pemasangan.

Periksa apakah Pemotong B, dudukan pemotong, pemandu, poros, pegas, sekrup, atau bagian yang bergerak juga perlu diganti.

Sebelum memesan, tentukan apakah persyaratannya adalah untuk suku cadang bermerek baru, stok asli yang terverifikasi, atau pengganti alternatif. Kondisi dan sumber produk harus ditulis dengan jelas dalam kutipan.

Kedua nomor pemotong tidak boleh diperlakukan sebagai dapat dipertukarkan kecuali dokumentasi mesin secara khusus mengonfirmasi penggantiannya.

Sebelum pengiriman, pemotong dapat diperiksa sesuai dengan standar pasokan yang disepakati.

• Kondisi permukaan produk.
• Kondisi tepi pemotongan.
• Kondisi lubang pemasangan.
• Identifikasi nomor suku cadang.
• Tidak adanya retakan atau deformasi yang terlihat.
• Perlakuan dan kemasan pelindung.

Jika diperlukan, dimensi dapat dibandingkan dengan sampel yang disetujui, gambar teknis, atau informasi pengukuran yang disediakan pelanggan.

Kutipan, daftar kemasan, label paket, dan identifikasi produk harus menggunakan nomor suku cadang yang sama: N210133270AC.

Pelanggan didorong untuk menyertakan nomor pesanan pembelian mereka, referensi mesin, dan kuantitas yang diperlukan sehingga setiap pengiriman dapat dilacak dengan lebih mudah.

Tepi pemotongan adalah permukaan kerja presisi dan harus dilindungi selama penyimpanan dan transportasi.

1. Inspeksi visual sebelum pengemasan.
2. Perlindungan tepi pemotongan.
3. Kemasan dalam individual.
4. Identifikasi label nomor suku cadang.
5. Kemasan luar tahan guncangan.
6. Verifikasi kuantitas sebelum penyegelan.
7. Persiapan karton ekspor.

Untuk menyiapkan kutipan yang akurat, harap berikan:

• Kuantitas yang dibutuhkan.
• Negara tujuan.
• Metode pengiriman yang disukai.
• Model mesin.
• Nomor seri mesin, jika tersedia.
• Tanggal pengiriman yang dibutuhkan.
• Persyaratan kondisi produk.
• Foto pemotong saat ini.

Opsi pengiriman internasional dapat mencakup kurir ekspres, angkutan udara, atau pengiriman konsolidasi sesuai dengan kuantitas pesanan dan tujuan.

Sebelum mengirimkan pertanyaan, konfirmasikan informasi berikut:

Memberikan informasi lengkap memungkinkan pemasok untuk mengonfirmasi kompatibilitas dan menyiapkan kutipan yang lebih akurat.

N210133270AC umumnya diidentifikasi sebagai Pemotong Timah (A). Dipasang di peralatan penyisipan otomatis yang kompatibel untuk memotong timah komponen elektronik yang berlebih selama proses penyisipan. Pemasangan dan keselarasan yang benar membantu menjaga panjang pemotongan yang konsisten dan operasi mesin yang stabil.

Pemotong umumnya dikaitkan dengan konfigurasi mesin penyisipan otomatis RHS, RHS2, dan RHS2B tertentu. Namun, revisi peralatan mungkin menggunakan komponen pemotong yang berbeda. Pelanggan harus mengonfirmasi nomor suku cadang melalui BOM mesin, penandaan pemotong lama, nomor seri mesin, dan foto pemasangan.

Tidak. N210133270AC umumnya diidentifikasi sebagai Pemotong A, sedangkan N210133271AC adalah Pemotong B. Keduanya dapat beroperasi dalam rakitan pemotongan yang sama tetapi biasanya memiliki posisi dan struktur yang berbeda. Setiap nomor suku cadang harus dipesan secara terpisah sesuai dengan dokumentasi mesin.

Keduanya tidak selalu memerlukan penggantian pada saat yang sama, tetapi kedua pemotong harus diperiksa bersama. Pemotong pasangan yang rusak atau sangat aus dapat mengurangi kualitas pemotongan dan dapat mempercepat keausan pada pemotong yang baru dipasang. Ganti keduanya ketika pasangan pemotong berada di luar kondisi yang dapat diterima.

Harap berikan nomor suku cadang, model mesin, nomor seri mesin, kuantitas yang dibutuhkan, negara tujuan, foto pemotong saat ini, posisi pemasangan, dan persyaratan kondisi produk. Foto tepi pemotongan dan lubang pemasangan yang jelas sangat membantu untuk verifikasi kompatibilitas.

SMT PARTS SUPPLY LTD memasok suku cadang mesin penyisipan otomatis, komponen peralatan SMT, pemotong, pemandu, pengumpan, sensor, motor, papan kontrol, dan suku cadang pemeliharaan jalur produksi untuk produsen elektronik internasional.

Untuk kutipan cepat untuk Pemotong Timah (A) N210133270AC, silakan kirim:

• Nomor suku cadang.
• Nama produk.
• Model mesin.
• Nomor seri mesin.
• Kuantitas yang dibutuhkan.
• Foto suku cadang saat ini.
• Negara pengiriman.
• Jadwal pengiriman yang dibutuhkan.

Tim kami dapat membantu memeriksa nomor suku cadang, membandingkan foto produk, mengonfirmasi persyaratan pemotong terkait, dan menyiapkan opsi pengiriman yang sesuai.
