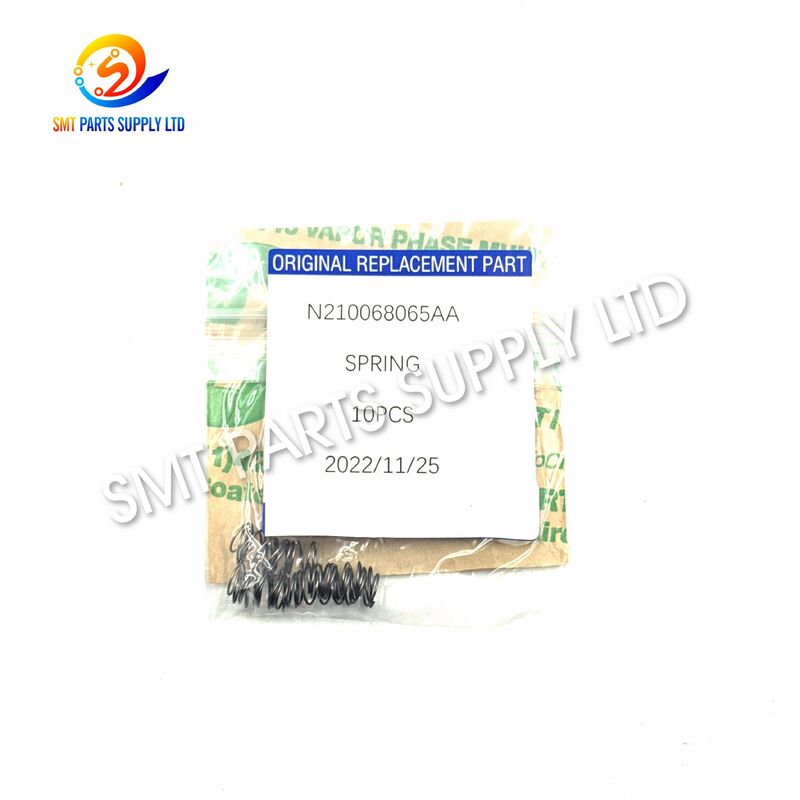

Pegas Penyangga Nosel Panasonic N210068065AA untuk Pemasangan NPM CM402 CM602

Pegas Dudukan Nozel Panasonic N210068065AA adalah komponen mekanis kecil namun penting yang digunakan di dalam rakitan dudukan nozel yang kompatibel pada mesin placement CM402, CM602, dan NPM yang sesuai. Selama produksi SMT berkecepatan tinggi, dudukan nozel bergerak, mengompresi, dan kembali secara berulang saat komponen diambil dan ditempatkan. Pegas ini memberikan gaya pemulih terkontrol yang diperlukan untuk aksi mekanis berulang ini.

Ketika pegas dudukan yang ada mengalami kelelahan logam (fatigue), terkompresi secara permanen, bengkok, terkontaminasi, atau rusak secara mekanis, dudukan nozel mungkin tidak lagi kembali dengan lancar atau konsisten. Mengganti pegas yang aus dengan komponen N210068065AA yang cocok dan tepat membantu memulihkan pergerakan mekanis yang semestinya dari rakitan dudukan.

Suku cadang ini cocok untuk pabrik SMT, manufaktur EMS, departemen pemeliharaan mesin, perusahaan servis peralatan, dan distributor suku cadang yang membutuhkan komponen pengganti andal untuk pemeliharaan placement head.

Mekanisme dudukan nozel mengalami gerakan berulang yang terus-menerus selama produksi SMT. Dalam aplikasi bervolume tinggi, placement head dapat melakukan ribuan siklus operasi dalam periode produksi yang singkat.

Seiring berjalannya waktu, beberapa kondisi dapat memengaruhi pegas.

Pegas yang telah kehilangan karakteristik mekanis yang dirancang dapat memengaruhi aksi pengembalian dudukan nozel. Namun, masalah pengambilan (pickup) atau penempatan (placement) tidak boleh secara otomatis dianggap hanya disebabkan oleh pegas saja.

Nozel, dudukan, poros, sistem vakum, katup, sensor, mekanisme pemandu, dan penyesuaian mesin juga harus diperiksa saat memecahkan masalah placement head.

Ketika pemeriksaan memastikan bahwa pegas yang ada rusak, terdeformasi, lelah, atau tidak lagi memberikan gaya pemulih yang stabil, penggantian dengan Pegas Dudukan Nozel N210068065AA yang tepat adalah solusi pemeliharaan yang praktis.

Proses penggantian harus mencakup lebih dari sekadar mengganti pegas.

Langkah pemeliharaan yang disarankan meliputi:

1. Konfirmasikan model mesin yang terpasang.
2. Periksa konfigurasi placement head.
3. Verifikasi nomor komponen (part number) yang ada.
4. Periksa dudukan nozel dari keausan atau kontaminasi.
5. Lepaskan pegas lama dengan hati-hati.
6. Bandingkan suku cadang pengganti dengan komponen yang dilepas.
7. Pasang pegas pada posisi yang benar.
8. Konfirmasikan pergerakan bebas dudukan setelah pemasangan.
9. Lakukan inisialisasi mesin dan pengujian fungsional.
10. Amati stabilitas pengambilan dan penempatan sebelum produksi penuh.

Verifikasi komponen yang benar sangat penting karena konfigurasi head yang berbeda dapat menggunakan pegas dengan tampilan serupa namun memiliki dimensi atau karakteristik mekanis yang berbeda.

Pemberitahuan Kompatibilitas: Seri mesin dapat memiliki konfigurasi placement head yang berbeda. Pembeli harus mengonfirmasi nomor komponen asli dan konfigurasi head yang sebenarnya sebelum memesan.

Tujuan utama dari N210068065AA adalah untuk memberikan tegangan pegas dan gaya pemulih yang terkontrol di dalam rakitan dudukan nozel.

Selama pengoperasian, mekanisme dudukan dapat bergerak di bawah gaya mekanis. Pegas mengompresi saat mekanisme bergerak dan kemudian melepaskan energi mekanis yang tersimpan saat gaya eksternal dihilangkan.

Aksi ini membantu dudukan kembali ke posisi operasi yang diperlukan.

Meskipun merupakan komponen mekanis sederhana, perilaku pegas yang tepat sangat penting karena dudukan nozel melakukan gerakan berulang sepanjang proses produksi.

Pegas dudukan serupa dapat digunakan dalam rakitan placement head yang berbeda. Pemilihan harus selalu didasarkan pada nomor komponen dan konfigurasi mesin yang benar.

Model-model ini tidak boleh dianggap dapat saling dipertukarkan secara otomatis. Perbedaan panjang pegas, diameter, ukuran kawat, karakteristik kompresi, dan posisi pemasangan dapat memengaruhi kompatibilitas.

Pegas N210068065AA terutama digunakan untuk servis mekanisme dudukan nozel pada peralatan placement SMT yang kompatibel.

• Pemeliharaan mesin placement CM402.
• Servis head mounter CM602.
• Pemeliharaan mesin placement NPM yang sesuai.
• Perbaikan rakitan dudukan nozel.
• Rekondisi placement head.
• Pemeliharaan preventif.
• Penggantian pegas yang aus.
• Inspeksi head mekanis.

Untuk departemen pemeliharaan yang mengoperasikan banyak mesin, komponen mekanis kecil seperti pegas dudukan merupakan item yang sangat berguna untuk disimpan dalam inventaris suku cadang.

Kondisi berikut dapat menunjukkan bahwa pemeriksaan pegas dudukan nozel diperlukan:

• Gerakan kembali dudukan menjadi lambat.
• Pergerakan dudukan menjadi tidak konsisten.
• Pegas tampak terkompresi secara permanen.
• Pegas bengkok atau rusak secara mekanis.
• Tegangan pegas terasa melemah secara nyata.
• Mekanisme dudukan sesekali macet.
• Pegas menunjukkan korosi atau kerusakan permukaan.
• Kinerja mekanis berubah setelah jam produksi yang panjang.
• Pegas yang ada rusak selama pemeliharaan.

Gejala-gejala ini juga dapat disebabkan oleh komponen head lainnya. Inspeksi mekanis lengkap disarankan sebelum menentukan penyebab akhirnya.

Pegas N210068065AA bekerja melalui proses mekanis kompresi dan pemulihan sederhana.

Pegas dipasang di dalam mekanisme dudukan nozel pada posisi yang ditentukan.

Selama pengoperasian mesin, pergerakan dudukan menyebabkan pegas terkompresi.

Pegas menyimpan energi mekanis saat terkompresi.

Ketika gaya eksternal berkurang, pegas mulai kembali ke bentuk aslinya.

Gaya pegas yang dilepaskan membantu mekanisme dudukan nozel kembali ke posisi mekanis normalnya.

Proses ini berulang secara terus-menerus selama siklus pengambilan dan penempatan komponen.

Identifikasi yang benar sangat penting saat memilih pegas dudukan nozel pengganti.

Metode paling aman adalah memastikan bahwa komponen yang terpasang atau dokumentasi suku cadang peralatan menentukan N210068065AA.

Berikan model peralatan yang tepat, seperti:

• CM402
• CM602
• Seri NPM

Model mesin saja mungkin tidak selalu cukup karena konfigurasi head yang berbeda dapat terpasang.

Spesifikasi placement head penting saat beberapa rakitan dudukan digunakan dalam keluarga mesin yang sama.

Jika nomor komponen asli tidak dapat dikonfirmasi, berikan foto yang jelas tentang:

• Pegas yang ada.
• Dudukan nozel.
• Placement head.
• Posisi pemasangan.
• Informasi identifikasi mesin.

Pengukuran pegas yang penting dapat mencakup:

Dua pegas mungkin terlihat hampir identik tetapi memiliki karakteristik mekanis yang berbeda. Pemilihan hanya berdasarkan tampilan dapat menyebabkan kesalahan pemasangan atau pergerakan dudukan yang tidak sesuai.

Inspeksi rutin dapat membantu mengidentifikasi masalah terkait pegas sebelum memengaruhi stabilitas produksi.

Frekuensi pemeliharaan harus ditentukan sesuai dengan jam operasi mesin, lingkungan produksi, tipe komponen, dan prosedur pemeliharaan internal.

Pemasangan harus dilakukan oleh personel yang memahami pemeliharaan mesin SMT.

Sebelum pemasangan:

• Hentikan mesin sesuai dengan prosedur pemeliharaan.
• Siapkan peralatan yang bersih dan area kerja yang bersih.
• Konfirmasikan nomor suku cadang pengganti.
• Catat posisi pegas asli.

Selama pemasangan:

• Jangan meregangkan pegas secara berlebihan.
• Hindari pembengkokan ke samping.
• Jaga kebersihan komponen.
• Pastikan kedua ujung pegas terpasang dengan benar pada dudukannya.
• Jangan memaksakan mekanisme dudukan.

Setelah pemasangan:

• Verifikasi pergerakan bebas dudukan.
• Pasang kembali placement head dengan benar.
• Inisialisasi mesin sesuai dengan prosedur pemeliharaan.
• Uji pengambilan dan penempatan komponen.
• Amati head yang telah diperbaiki sebelum kembali ke produksi penuh.

Komponen presisi kecil memerlukan penanganan yang tepat karena deformasi selama penyimpanan atau transportasi dapat memengaruhi pemasangan.

Pertimbangan umum untuk inspeksi dan pengemasan meliputi:

• Pemeriksaan visual sebelum pengiriman.
• Verifikasi nomor komponen.
• Inspeksi kondisi permukaan.
• Perlindungan terhadap benturan/himpitan.
• Pengemasan terpisah untuk komponen kecil.
• Identifikasi komponen yang jelas.
• Karton luar yang sesuai untuk pengiriman internasional.

Bagi pelanggan yang membeli beberapa suku cadang SMT, pegas ini dapat dimasukkan dalam pengiriman gabungan bersama komponen pemeliharaan head lainnya.

N210068065AA memberikan gaya pemulih mekanis di dalam mekanisme dudukan nozel. Komponen ini membantu dudukan kembali setelah kompresi selama gerakan pengambilan dan penempatan yang berulang, mendukung pengoperasian mekanis yang stabil pada placement head yang kompatibel.

Tidak setiap konfigurasi mesin selalu menggunakan pegas yang sama. Konfirmasikan nomor komponen yang terpasang, model placement head, dan rakitan dudukan sebelum memesan untuk memastikan kompatibilitas yang tepat.

Pegas yang lelah atau rusak dapat menyebabkan pergerakan kembali dudukan yang tidak normal, tetapi masalah pengambilan juga dapat disebabkan oleh nozel, sistem vakum, katup, poros, kontaminasi, sensor, atau keausan mekanis.

Berikan model mesin, tipe placement head, dimensi pegas terperinci, dan foto yang jelas dari pegas serta rakitan dudukan. Informasi ini membuat verifikasi komponen menjadi lebih akurat.

Ya. Ini dapat disertakan bersama dudukan nozel, poros, filter, katup, nozel, pegas, dan suku cadang pemeliharaan placement head lainnya untuk penawaran harga gabungan dan pengiriman terkonsolidasi.
