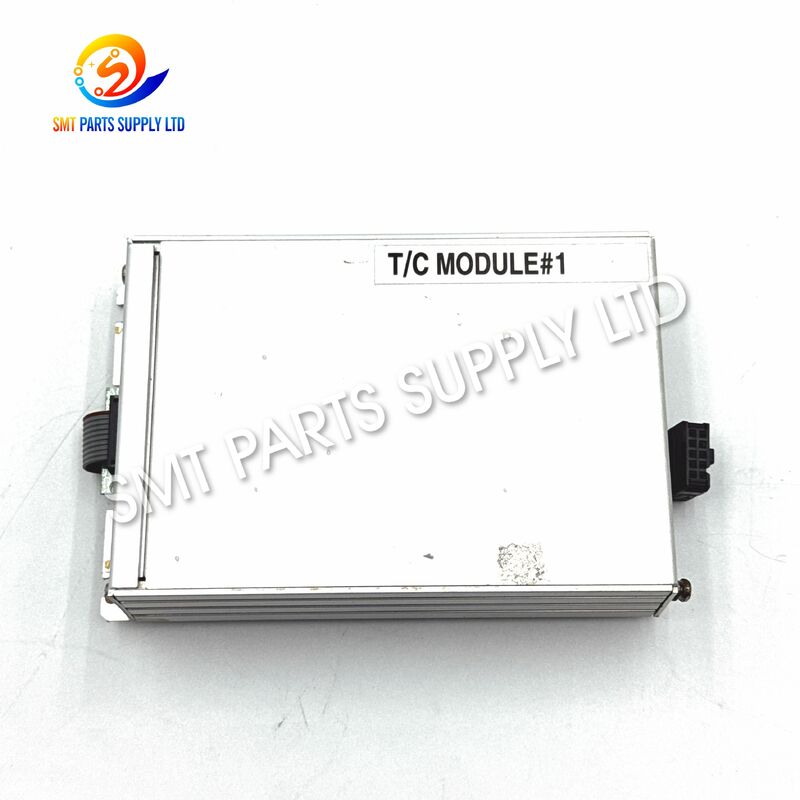

Modul Kontrol Suhu TC HELLER K1404262 untuk Oven Reflow

Modul Kontrol Suhu TC HELLER K1404262untuk pemeliharaan, penggantian, atau inventaris suku cadang oven reflow?Selama penyolderan reflow SMT, setiap zona pemanasan harus beroperasi dalam profil suhu yang diprogram. Kontrol termal yang akurat secara langsung memengaruhi kinerja pra-pemanasan, penyerapan, reflow, suhu puncak, dan pendinginan. Ketika sistem kontrol suhu tidak stabil, oven dapat menunjukkan pembacaan zona yang abnormal, penyimpangan suhu, alarm berulang, atau hasil penyolderan yang tidak konsisten.

K1404262 terutama digunakan sebagai

suku cadang untuk pemeliharaan, perbaikan, atau penggantianketika oven yang terpasang menggunakan identifikasi modul dan konfigurasi kontrol yang sama. Sebelum memesan, pembeli harus membandingkan nomor suku cadang yang ada, revisi PCB, konektor, dan informasi mesin untuk memastikan pencocokan yang benar.Informasi Produk Utama

Item

Mengapa Masalah Kontrol Suhu Oven Reflow Terjadi

Oven reflow bekerja terus menerus pada suhu tinggi, menjadikan sistem kontrol suhunya sebagai bagian penting dari keandalan mesin. Setelah operasi jangka panjang, komponen listrik, termokopel, kabel, konektor, pemanas, dan modul kontrol dapat secara bertahap mengalami kerusakan.

Kelainan kontrol suhu dapat disebabkan oleh beberapa faktor, bukan hanya modul kontrol.

Kemungkinan Penyebab

Gejala Khas

Sistem kontrol suhu harus diperiksa ketika salah satu kondisi berikut muncul:

Suhu zona pemanasan berfluktuasi secara tidak biasa.

• Suhu aktual tidak mengikuti nilai yang ditetapkan.
• Satu zona pemanasan tidak dapat mencapai suhu yang dibutuhkan.
• Pembacaan suhu hilang atau menjadi intermiten.
• Alarm suhu terjadi berulang kali.
• Profil termal menjadi tidak konsisten antar siklus produksi.
• Oven membutuhkan waktu berlebihan untuk stabil.
• Satu saluran suhu melaporkan nilai yang abnormal.
• Kualitas produksi berubah seiring dengan ketidakstabilan suhu oven.
• Pemecahan masalah menunjukkan modul kontrol suhu yang rusak.
• Gejala-gejala ini dapat disebabkan oleh komponen yang berbeda, sehingga diagnosis sistematis direkomendasikan.

Solusi

Proses Pemecahan Masalah yang Direkomendasikan

Ketika oven reflow menunjukkan masalah kontrol suhu, teknisi dapat mengikuti prosedur inspeksi terstruktur.

1. Periksa Alarm Mesin

Tinjau pesan alarm mesin dan tentukan zona atau saluran suhu mana yang terpengaruh.

2. Bandingkan Setpoint dan Suhu Aktual

Amati apakah suhu zona aktual mengikuti nilai yang diprogram. Penyimpangan besar atau berkelanjutan dapat menunjukkan masalah dalam loop kontrol.

3. Periksa Termokopel

Periksa termokopel yang relevan untuk kabel putus, koneksi yang salah, terminal longgar, kontaminasi, atau kerusakan fisik.

4. Periksa Kabel dan Konektor

Konektor longgar atau kabel sinyal yang rusak dapat menyebabkan pembacaan suhu intermiten yang dapat disalahartikan sebagai kegagalan modul.

5. Periksa Sirkuit Pemanasan

Pastikan pemanas, perangkat switching, komponen daya, dan sirkuit listrik terkait berfungsi dengan benar.

6. Periksa Modul K1404262

Periksa modul untuk kerusakan yang terlihat seperti:

Bekas terbakar.

• Konektor rusak.
• Korosi.
• Terminal longgar.
• Komponen retak.
• Bekas panas berlebih.
• Kontaminasi.
• 7. Ganti Jika Terbukti Perlu

Jika K1404262 yang ada terbukti rusak, ganti dengan unit yang cocok dan lakukan uji suhu operasional sebelum mengembalikan mesin ke produksi.

Spesifikasi

Parameter

Generasi oven reflow yang berbeda mungkin menggunakan perangkat keras kontrol suhu yang berbeda. Penampilan serupa tidak selalu berarti dapat dipertukarkan secara langsung.

Versi

Sebelum mengganti modul kontrol, bandingkan:

Nomor suku cadang.

• Revisi PCB.
• Jumlah konektor.
• Posisi konektor.
• Antarmuka listrik.
• Antarmuka komunikasi.
• Model oven.
• Foto papan yang ada.
• Memesan hanya berdasarkan penampilan tidak disarankan.

Aplikasi

Elektronik Konsumen

Aplikasi umum meliputi:

Industri

Cara Kerja

Proses kontrol suhu beroperasi sebagai sistem loop tertutup.

Langkah 1: Deteksi Suhu

Termokopel yang terpasang di oven reflow mendeteksi suhu zona pemanasan yang relevan.

Langkah 2: Transmisi Sinyal

Termokopel menghasilkan sinyal listrik terkait suhu, yang ditransmisikan ke sistem kontrol oven.

Langkah 3: Pemrosesan Sinyal

Sistem kontrol suhu memproses sinyal umpan balik dan menentukan suhu aktual zona tersebut.

Langkah 4: Perbandingan Setpoint

Suhu aktual dibandingkan dengan suhu target yang diprogram.

Langkah 5: Penyesuaian Pemanasan

Sistem kontrol menyesuaikan output pemanasan terkait sesuai dengan perbedaan suhu.

Langkah 6: Regulasi Berkelanjutan

Proses ini berulang terus menerus untuk menjaga kondisi termal yang stabil selama produksi.

Tahap Proses

Cara Memilih

Pemilihan modul yang benar sangat penting karena sistem kontrol oven reflow dapat bervariasi tergantung pada tahun produksi, versi peralatan, dan konfigurasi listrik.

1. Konfirmasi K1404262

Periksa apakah modul yang terpasang dengan jelas menunjukkan identifikasi

K1404262.2. Periksa Revisi PCB

Jika informasi revisi tambahan tercetak di papan, berikan saat meminta penawaran.

3. Bandingkan Tata Letak Konektor

Periksa jumlah, jenis, dan posisi konektor. PCB yang serupa mungkin masih memiliki konfigurasi listrik yang berbeda.

4. Berikan Model Oven

Model oven reflow dapat memberikan informasi tambahan untuk pemeriksaan kompatibilitas.

5. Kirim Foto Jelas

Untuk konfirmasi yang lebih akurat, berikan foto yang jelas dari:

Modul lengkap.

• Label produk.
• Sisi depan.
• Sisi belakang.
• Area konektor.
• Informasi Pemesanan yang Direkomendasikan

Informasi

Rekomendasi Pemeliharaan

Untuk meningkatkan keandalan sistem kontrol suhu:

Jaga kebersihan kabinet listrik.

• Pertahankan ventilasi kabinet yang memadai.
• Periksa konektor listrik secara teratur.
• Periksa kabel termokopel dari kerusakan.
• Investigasi alarm suhu berulang segera.
• Hindari memasang modul elektronik saat daya terhubung.
• Gunakan perlindungan pelepasan muatan elektrostatis yang sesuai.
• Catat riwayat penggantian dan perbaikan modul.
• Simpan modul cadangan penting untuk peralatan kritis.
• Pemeliharaan preventif dapat mengurangi gangguan produksi yang tidak terduga dan membantu menjaga kinerja termal yang konsisten.

FAQ

Q1: Apa fungsi Modul Kontrol Suhu TC K1404262?

K1404262 digunakan dalam sistem kontrol suhu oven reflow yang kompatibel. Modul ini mendukung pemrosesan umpan balik termokopel dan membantu sistem kontrol menjaga suhu zona pemanasan yang stabil selama penyolderan reflow PCB.

Q2: Bisakah K1404262 digunakan di setiap oven reflow HELLER?

Belum tentu. Generasi dan konfigurasi oven yang berbeda mungkin menggunakan modul kontrol suhu yang berbeda. Selalu konfirmasikan nomor suku cadang yang ada, revisi PCB, susunan konektor, dan informasi peralatan sebelum memesan.

Q3: Haruskah saya mengganti K1404262 jika satu zona pemanasan tidak berfungsi?

Tidak segera. Kondisi tanpa panas juga dapat disebabkan oleh termokopel, pemanas, relai, kabel, sirkuit daya, konektor, atau komponen kontrol lainnya. Pemecahan masalah yang tepat harus diselesaikan terlebih dahulu.

Q4: Informasi apa yang diperlukan untuk konfirmasi kompatibilitas?

Harap berikan nomor suku cadang K1404262, foto jelas modul yang ada, model oven, revisi PCB jika tersedia, informasi konektor, dan jumlah yang dibutuhkan.

Q5: Apakah pemasangan profesional direkomendasikan?

Ya. Modul ini adalah bagian dari sistem kontrol suhu oven. Pemasangan dan pemecahan masalah harus dilakukan oleh personel terlatih yang akrab dengan sistem kontrol listrik dan termal oven reflow industri.

Hubungi Kami

Membutuhkan

Modul Kontrol Suhu TC HELLER K1404262untuk pemeliharaan, penggantian, atau inventaris suku cadang oven reflow?Kirimkan informasi berikut kepada kami untuk penawaran yang lebih cepat:

Nomor Suku Cadang:

• K1404262.Foto Modul yang Ada.
• Model Oven Reflow.
• Revisi PCB, jika tersedia.
• Jumlah yang Dibutuhkan.
• Deskripsi Kerusakan, jika konfirmasi teknis diperlukan.
• Kami dapat membantu dengan

identifikasi suku cadang, pemeriksaan kompatibilitas, ketersediaan, waktu tunggu, dan penawaran.Kirim pertanyaan Anda hari ini untuk konfirmasi harga dan produk.
