Mata Bor PCB Pemisah Karbida Tungsten Padat Halus Seri Kustom OEM dengan Penggilingan Presisi

Pemotong Penggilingan Pemisah PCB Tungsten Carbide Seri Khusus OEM

Pemotong Penggilingan Pemisah PCB Tungsten Carbide Seri Khusus OEM adalah alat pemotong presisi yang dikembangkan untuk perutean PCB, pemotongan kontur, slotting, dan operasi depaneling. Diproduksi dari karbida tungsten padat berbutir halus, pemotong ini memberikan kekakuan, ketahanan aus, dan stabilitas dimensi yang diperlukan untuk produksi papan sirkuit cetak berkelanjutan.

Pemotong ini cocok untuk mesin pemisah PCB offline, sistem depaneling inline, router PCB CNC, dan peralatan pemrosesan PCB otomatis. Diameter pemotongan, diameter shank, geometri seruling, panjang pemotongan, dan panjang keseluruhan yang berbeda dapat disuplai sesuai dengan collet mesin pelanggan, bahan PCB, ketebalan panel, jalur perutean, dan kecepatan produksi.

Dibandingkan dengan alat pemotong serba guna, pemotong penggilingan router PCB dirancang untuk mengontrol gerinda, debu, getaran, dan serpihan tepi saat memproses FR-4, papan seri CEM, PCB yang didukung aluminium, komposit serat kaca, dan substrat elektronik lainnya. Setiap spesifikasi harus dipilih sesuai dengan konstruksi PCB aktual dan kondisi pengoperasian mesin.

PCB depaneling adalah proses pemesinan yang presisi. Bahkan ketidakcocokan kecil antara parameter pemotong, bahan PCB, dan router dapat menghasilkan cacat yang terlihat atau memperpendek umur alat.

Gerinda dapat muncul jika cutting edge menjadi aus, jika geometri flute tidak sesuai, atau jika kecepatan pengumpanan dan kecepatan spindel tidak sesuai. Gerinda dapat memengaruhi tampilan papan, jarak perakitan, dan inspeksi hilir.

FR-4 dan bahan serat kaca lainnya dapat pecah ketika pemotong bergetar, ketika proyeksi pahat terlalu panjang, atau ketika diameter pemotong tidak sesuai dengan radius perutean. Ujung tombak yang rusak juga dapat meningkatkan chipping.

Papan sirkuit tercetak mengandung serat kaca abrasif dan sistem resin. Perkakas baja berkecepatan tinggi untuk keperluan umum dapat cepat aus jika diproduksi terus-menerus. Parameter pemotongan yang salah, ekstraksi debu yang tidak memadai, dan kondisi spindel yang buruk juga dapat mempercepat keausan.

Kerusakan pahat dapat terjadi karena kecepatan pengumpanan yang berlebihan, metode pencelupan yang salah, penjepitan shank yang tidak memadai, bantalan spindel yang tidak stabil, perpanjangan pahat yang berlebihan, atau kontak dengan fitur logam yang tidak terduga.

Kelelahan, getaran spindel, diameter pemotong yang tidak tepat, dan kualitas pahat yang tidak konsisten dapat menyebabkan penyimpangan dimensi. Penyimpangan ini dapat mempengaruhi keakuratan garis besar papan, ukuran slot, dan jarak antara tepi yang dirutekan dan komponen elektronik.

Perutean PCB menghasilkan debu halus. Desain seruling yang tidak tepat atau ekstraksi vakum yang tidak memadai dapat menyebabkan debu tetap berada di dalam saluran pemotongan, sehingga meningkatkan panas dan ketahanan pemotongan.

Pemisahan lapisan dapat terjadi jika pahat tumpul, arah perutean salah, atau gaya pemotongan tidak dikontrol dengan benar. Papan multilayer dan papan dengan struktur tepi sensitif memerlukan pemilihan alat yang cermat.

Pemotong penggilingan pemisah PCB tungsten karbida kami diproduksi untuk memberikan solusi pemotongan yang stabil untuk operasi manufaktur elektronik.

Tungsten karbida berbutir halus menggabungkan kekakuan dengan ketahanan aus. Bahan ini cocok untuk merutekan substrat abrasif seperti FR-4 yang diperkuat serat kaca. Bodi perkakas yang kaku membantu mempertahankan geometri tepi pada kecepatan spindel yang tinggi.

Profil seruling dibuat untuk pemotongan terkontrol dan penghilangan debu secara efektif. Tergantung pada struktur PCB dan kualitas tepi yang dibutuhkan, pelanggan dapat memilih desain flute up-cut, down-cut, gaya kompresi, atau khusus aplikasi.

Diameter pemotong menentukan lebar perutean, radius sudut minimum, dan jarak bebas komponen. Kontrol diameter presisi membantu menjaga konsistensi garis PCB di seluruh batch produksi berulang.

Shank yang dipasang dengan benar mengurangi pergerakan di dalam collet. Konsentrisitas yang terkendali membantu meminimalkan getaran, keausan yang tidak merata, saluran perutean yang terlalu besar, dan bekas pemotong yang terlihat.

Pemotong dapat dipilih berdasarkan:

Penting:Kisaran diameter dan opsi dimensi di atas mewakili konfigurasi yang umum diminta. Spesifikasi akhir harus dikonfirmasi dengan gambar dimensi, sampel pemotong yang ada, manual mesin, atau pengukuran yang disediakan pelanggan.

Diameter pemotong akhir tidak boleh dipilih hanya berdasarkan ketebalan papan. Jari-jari internal minimum, jarak di sekitar komponen, daya mesin, lebar saluran perutean, dan kualitas tepi yang diperlukan juga harus dipertimbangkan.

Pemotong penggilingan ini digunakan di pabrik manufaktur elektronik, pabrik perakitan PCB, fasilitas manufaktur kontrak, departemen layanan mesin router, dan jalur produksi depaneling PCB.

• Mesin pemisah PCB offline
• Sistem depaneling PCB otomatis sebaris
• Mesin router PCB CNC
• Peralatan perutean PCB desktop
• Sistem pemotongan papan sirkuit cetak otomatis
• Platform pemisahan PCB berbasis perlengkapan
• Sistem router PCB multi-spindel
• Peralatan pemrosesan substrat elektronik yang disesuaikan

Kompatibilitas harus dipastikan dengan diameter betis pemotong, collet mesin, panjang keseluruhan, diameter pemotongan, kecepatan spindel yang diijinkan, dan struktur pemegang perkakas.

Spindel router PCB memutar pemotong penggilingan tungsten karbida dengan kecepatan tinggi. Mesin menggerakkan spindel atau panel PCB di sepanjang jalur pahat yang diprogram. Saat ujung tombak bersentuhan dengan papan, pemotong menghilangkan material dari saluran perutean.

Shank pemotong dimasukkan ke dalam collet spindel. Permukaan betis harus bersih, dan pahat harus dijepit hingga kedalaman yang benar. Proyeksi pemotong yang berlebihan dapat meningkatkan risiko getaran dan kerusakan.

Panel PCB ditempatkan di perlengkapan perutean. Dukungan yang tepat mencegah pergerakan panel, getaran, pembengkokan, dan kontak antara pemotong dan perlengkapan.

Program router menentukan jalur pemotongan, titik masuk, arah perjalanan, kedalaman pemotongan, dan urutan. Penyelarasan fidusia atau visi dapat digunakan tergantung pada konfigurasi alat berat.

Spindel memutar pemotong sementara mesin mengikuti kontur yang diprogram. Geometri seruling memotong fiberglass, resin, tembaga, dan bahan lain yang terkandung dalam struktur PCB.

Sistem vakum mengumpulkan debu yang mengalir di dekat area pemotongan. Ekstraksi yang efektif membantu mencegah penumpukan material, mengurangi panas, dan menjaga area kerja tetap bersih.

Setelah pemisahan, tepi PCB diperiksa apakah ada gerinda, chipping, deviasi dimensi, delaminasi, pemotongan tidak lengkap, dan tanda pahat yang terlihat.

Personil produksi mencatat penggunaan pemotong berdasarkan jarak perutean, kuantitas panel, waktu pengoperasian, atau kondisi kualitas tepi. Pemotong diganti sebelum keausan berlebihan mempengaruhi kualitas produksi.

Kecepatan spindel dan laju pengumpanan aktual harus ditentukan sesuai dengan kemampuan mesin, diameter pemotong, desain seruling, bahan PCB, ketebalan papan, kedalaman perutean, dan kualitas tepi yang diperlukan.

Diameter betis harus sesuai dengan collet spindel. Jangan berasumsi bahwa semua mesin pemisah PCB menggunakan diameter pahat atau standar collet yang sama.

Informasi yang diperlukan:

• Merek dan model mesin
• Model spindel
• Spesifikasi Collet
• Diameter betis pemotong yang ada
• Panjang alat maksimum yang diizinkan

FR-4, papan dengan sandaran aluminium, material CEM, dan papan komposit menghasilkan beban pemotongan yang berbeda. Kandungan serat kaca dan lapisan logam dapat mempengaruhi keausan perkakas secara signifikan.

Panjang pemotongan harus menutupi seluruh ketebalan papan sekaligus memungkinkan penempatan yang tepat. Bagian pemotongan yang terlalu panjang dapat mengurangi kekakuan alat.

Jari-jari pemotong menentukan sudut dalam terkecil yang dapat diproses. Pemotong yang lebih kecil memberikan fleksibilitas perutean yang lebih ketat, sedangkan pemotong yang lebih besar umumnya memberikan kekakuan yang lebih besar.

Saluran perutean harus mengakomodasi diameter pemotong dan jalur pahat yang diprogram. Pelanggan juga harus mempertimbangkan jarak antara tepi PCB dan komponen di dekatnya.

Geometri potongan atas, potongan bawah, dan kompresi menghasilkan gaya potong dan karakteristik aliran debu yang berbeda. Pemilihan harus didasarkan pada desain perlengkapan, posisi vakum, permukaan papan, dan kebutuhan tepi.

Untuk perutean kontinu bervolume tinggi, konsistensi alat dan manajemen penggantian sangatlah penting. Pelanggan dapat memesan pemotong dalam batch produksi dengan spesifikasi yang dapat dilacak dan kemasan standar.

Tepi industri standar, tepi duri rendah, dan tepi kualitas kosmetik mungkin memerlukan geometri pemotong dan parameter pemrosesan yang berbeda.

Untuk spesifikasi tanpa nomor model yang dapat dibaca, pelanggan dapat memberikan foto yang jelas di samping penggaris atau kaliper. Gambar dimensi atau sampel fisik memberikan identifikasi yang lebih andal.

Setiap batch produksi dapat diperiksa sesuai dengan spesifikasi teknis yang dikonfirmasi.

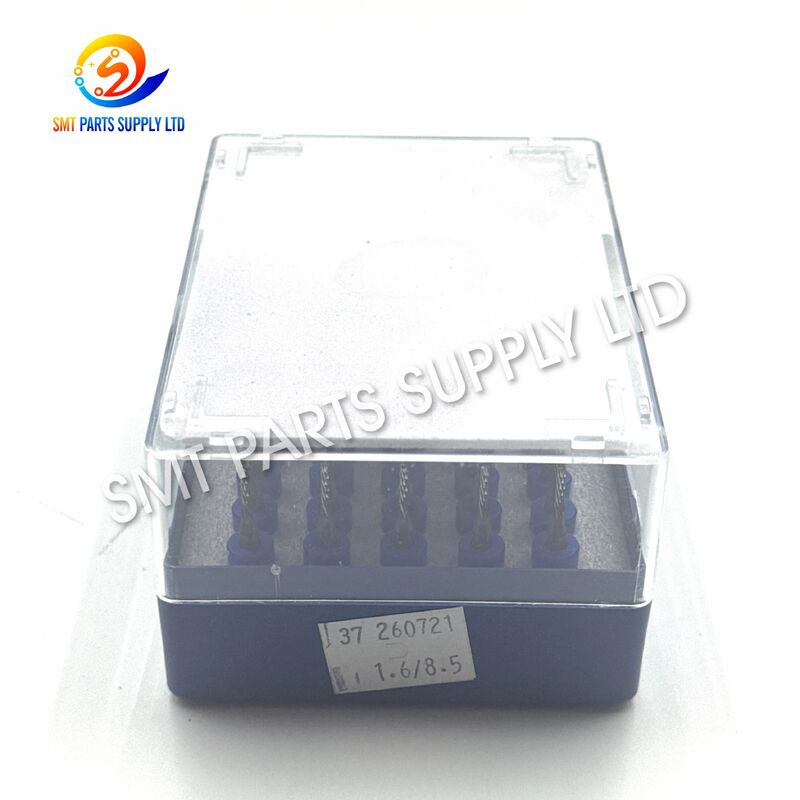

Tepi tajam pemotong penggilingan karbida keras namun sensitif terhadap benturan. Penanganan yang benar membantu mencegah kerusakan tepi mikroskopis sebelum pemasangan.

• Tabung plastik pelindung individu
• Ujung pemotong diamankan dari gerakan
• Label spesifikasi pada kemasan luar
• Pengemasan batch untuk pesanan produksi
• Ekspor karton dengan perlindungan internal
• Label khusus tersedia sesuai dengan jumlah pesanan

Pemotong ini dapat digunakan dengan banyak pemisah PCB offline, mesin depaneling inline, router PCB CNC, dan sistem perutean yang disesuaikan. Kompatibilitas harus dipastikan melalui diameter shank, dimensi pemotong, collet spindel, panjang pahat yang diperbolehkan, dan persyaratan pengoperasian, bukan hanya nama mesin saja.

Ya. Diameter pemotongan, diameter betis, panjang pemotongan, panjang keseluruhan, arah seruling, jumlah seruling, dan kemasan dapat diproduksi sesuai dengan gambar, sampel yang ada, spesifikasi mesin, atau informasi dimensi yang dikonfirmasi. Contoh atau gambar lengkap direkomendasikan untuk konfigurasi non-standar.

Pemotong tungsten karbida padat berbutir halus biasanya dipilih untuk FR-4 karena kandungan serat kacanya bersifat abrasif. Diameter akhir dan geometri seruling harus dipilih berdasarkan ketebalan papan, radius perutean, lebar saluran, kecepatan spindel, laju pengumpanan, dan kualitas tepi yang diperlukan.

Gunakan collet yang bersih dan berukuran tepat, minimalkan proyeksi pemotong, pertahankan spindel, kencangkan perlengkapan PCB, berikan ekstraksi debu yang efektif, hindari beban umpan yang berlebihan, dan ganti pemotong sebelum terjadi keausan parah. Catatan produksi dapat membantu menetapkan interval penggantian preventif.

Harap berikan diameter pemotong, diameter betis, panjang pemotongan, panjang keseluruhan, jenis seruling, bahan PCB, ketebalan papan, model mesin, jumlah yang dibutuhkan, dan foto atau gambar. Jika spesifikasinya tidak diketahui, mengirimkan sampel yang ada adalah metode identifikasi yang paling dapat diandalkan.

Mencari pemotong penggilingan tungsten karbida yang andal untuk pemisah PCB, router CNC, atau jalur depaneling otomatis Anda?

Silakan kirimkan informasi berikut kepada kami:

• Merek dan model mesin
• Model pemotong atau nomor komponen yang ada
• Diameter pemotongan dan diameter betis
• Panjang pemotongan dan panjang keseluruhan
• Bahan PCB dan ketebalan papan
• Arah seruling atau foto produk yang jelas
• Jumlah yang dibutuhkan dan jadwal pengiriman yang diharapkan

Tim kami akan memeriksa persyaratan dimensi dan merekomendasikan spesifikasi pemotong standar atau khusus yang sesuai. Sampel, gambar, dan foto close-up dipersilakan untuk pencocokan yang akurat.

Kirimkan pertanyaan Anda hari ini untuk konfirmasi spesifikasi, ketersediaan sampel, waktu tunggu produksi, opsi pengemasan, dan penawaran harga yang kompetitif.
