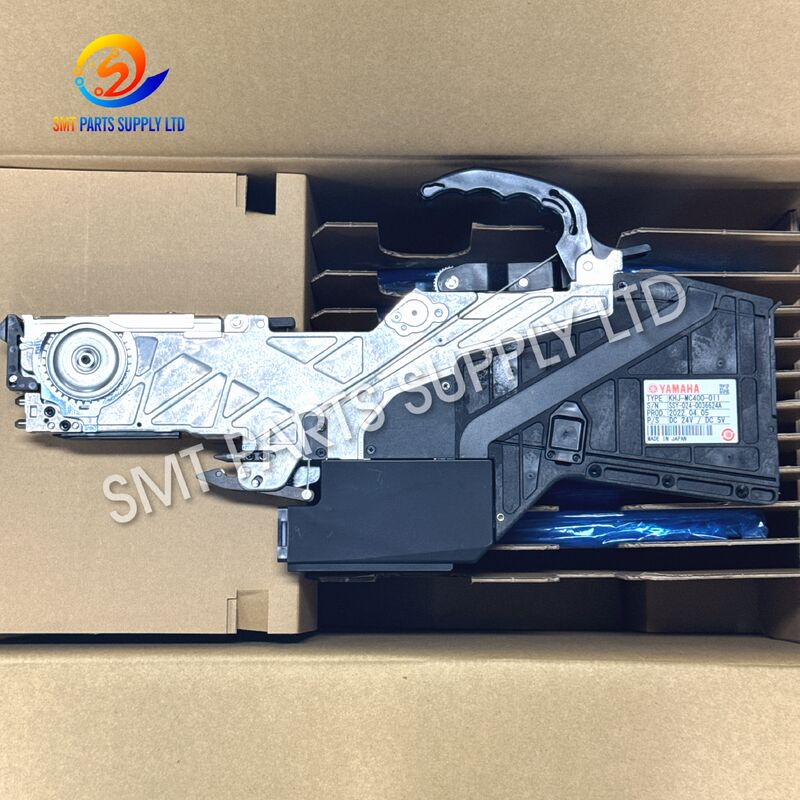

Pengumpan Listrik YAMAHA KHJ-MC400-011 SS24mm untuk YS24 YSM10 YSM20

Pengumpan Listrik YAMAHA KHJ-MC400-011 SS24mm untuk YS24 YSM10 YSM20

Pengumpan listrik KHJ-MC400-011 SS 24mm memasok komponen elektronik yang dikemas dengan pita ke mesin penempatan SMT yang kompatibel. Ini memajukan pita pembawa, memperlihatkan kantong komponen melalui jalur penanganan pita penutup, dan memposisikan komponen untuk dikumpulkan melalui nosel penempatan. Perannya adalah presentasi komponen dalam proses perakitan.

Pengumpan ini ditujukan untuk kebutuhan pengadaan yang melibatkan mesin YAMAHA YS24, YSM10, dan YSM20, tergantung pada verifikasi konfigurasi pengumpan yang dipasang. Nomor komponen lengkap, spesifikasi pita, dan antarmuka mesin harus diperiksa bersama sebelum membeli.

Untuk tim pemeliharaan, pengumpan yang cocok memberikan opsi penggantian ketika unit yang ada mengalami kesalahan pengumpanan yang terkonfirmasi. Bagi perencana produksi, feeder tambahan dapat mendukung persiapan reel dan inventaris cadangan. Penunjukan 24mm mengacu pada lebar pita pembawa; pitch saku, dimensi komponen, dan kedalaman pita tetap menjadi faktor pemilihan yang terpisah. Identifikasi yang akurat membantu pembeli mendapatkan penawaran harga yang relevan dan mempersiapkan pemasangan dengan lebih sedikit ketidakpastian.

Penyebab: Mengapa Masalah Pengumpanan Pita Mempengaruhi Perakitan

Pengambilan komponen yang andal dimulai dengan presentasi rekaman yang konsisten. Jika kantong berhenti pada posisi yang salah atau pita penutup tidak terkelupas dengan benar, alat berat mungkin mengalami pengambilan yang terlewat, percobaan ulang berulang kali, atau gangguan yang memerlukan perhatian operator.

Kemungkinan penyebabnya mencakup komponen pengindeksan yang aus, pemandu pita yang rusak, pengaturan yang tidak sesuai, dan resistensi reel yang berlebihan. Namun gejala serupa juga bisa berasal dari nozzle, sistem vakum, atau data komponen. Diagnosis sumbernya sebelum memutuskan perlunya penggantian feeder.

Solusi: Sesuaikan Pengganti dengan Pengaturan Sebenarnya

KHJ-MC400-011 memberikan referensi pembelian khusus untuk kebutuhan feeder SS24mm. Mulailah dengan memberi label pada unit yang ada, lalu bandingkan konfigurasi mesin dan material yang digunakan dalam produksi.

Untuk kesalahan pengumpan yang terkonfirmasi, penggantian yang sesuai dapat memulihkan fungsi pasokan komponen yang diperlukan. Untuk pengaturan produksi tambahan, periksa kapasitas pengumpan, posisi pemasangan yang tersedia, dan gulungan komponen yang diinginkan sebelum memesan.

Penyelidikan yang jelas harus menghubungkan nomor bagian yang diminta dengan penerapan praktisnya. Hal ini memungkinkan tim pembelian dan teknik mengevaluasi spesifikasi yang sama.

Spesifikasi

Memahami Lebar Pita dan Pitch Umpan

Spesifikasi 24mm tidak menggambarkan jarak antar komponen. Lebar pita pembawa dan jarak saku merupakan ukuran yang berbeda, dan keduanya memengaruhi pemilihan atau pengaturan pengumpan.

Karakteristik kedalaman pita dan pita penutup juga mempengaruhi penyajian komponen. Berikan gambar kemasan saat memperkenalkan komponen baru, terutama bila gulungannya berbeda dari bahan yang sudah memenuhi syarat di lini.

Aplikasi

Pengumpan SS24mm ini relevan dengan pekerjaan perakitan SMT menggunakan pita komponen 24mm yang kompatibel. Aplikasi potensial termasuk papan kontrol, peralatan komunikasi, elektronika daya, dan produk konsumen.

Pemilihan bergantung pada spesifikasi kemasan individu dan bukan pada nama industri. Komponen seperti konektor atau sirkuit terintegrasi mungkin cocok jika geometri pita dan persyaratan pengambilannya sesuai dengan pengaturan alat berat secara keseluruhan.

Cara Kerjanya

Pita pembawa mengikuti jalur yang dipandu pengumpan dan terlibat dengan mekanisme pengindeksan. Penggerak listrik memajukannya sesuai dengan urutan pengumpanan yang dikonfigurasi, membawa kantong-kantong berturut-turut ke area pengambilan.

Pita penutup dipisahkan sepanjang rute yang dituju sehingga komponen dapat diakses. Nozel mesin kemudian mengumpulkan komponen yang terbuka dan memindahkannya ke dalam urutan penempatan.

Pemuatan yang benar dan pengaturan yang sesuai sangat penting. Tarikan reel yang berlebihan, pita rusak, atau jarak saku yang salah dapat mempengaruhi pengoperasian meskipun pengumpan berfungsi secara mekanis.

Cara Memilih

Konfirmasikan Identifikasi Lengkap

Gunakan KHJ-MC400-011 dalam pertanyaan dan sertakan foto label yang dapat dibaca. Jangan berasumsi bahwa sufiks KHJ-MC400 lainnya dapat dipertukarkan hanya karena lebar nominalnya sama.

Periksa Mesin yang Dituju

Nyatakan apakah pengumpan akan digunakan pada peralatan YS24, YSM10, atau YSM20. Sertakan foto antarmuka ketika konfigurasi yang diinstal tidak pasti atau telah dimodifikasi.

Tinjau Kemasan Komponen

Konfirmasikan lebar pita 24mm, jarak saku, dan kedalaman pita. Untuk aplikasi baru, berikan gambar kemasan komponen dan persyaratan produksi yang relevan.

Tentukan Kondisi dan Cakupan Pasokan

Tentukan kondisi yang diperlukan dan identifikasi aksesori apa pun yang diperlukan. Mintalah foto unit yang ditawarkan dan konfirmasikan apa saja yang termasuk dalam harga.

Setuju pada Verifikasi

Jika diperlukan, minta pengenalan mesin dan demonstrasi pemberian makan dengan materi yang representatif. Catatan pengujian yang berguna mengidentifikasi unit dan menjelaskan kondisi saat unit diperiksa.

Penerimaan dan Persiapan Produksi

Saat diterima, bandingkan label dan aksesori yang disertakan dengan pesanan. Periksa konektor, tape guide, permukaan pemasangan, dan mekanisme penguncian dari kerusakan yang terlihat.

Ikuti prosedur mesin dan pengumpan yang berlaku untuk pemasangan. Konfirmasikan pengenalan dan pemberian sampel, lalu selesaikan uji coba terkontrol dengan komponen yang dimaksud sebelum pelepasan produksi normal. Catat hasilnya agar status unit jelas untuk digunakan di kemudian hari.

Pertanyaan Umum

Q1: Apakah 24mm menunjukkan lebar komponen maksimum?

Tidak. Ini mengidentifikasi lebar pita pembawa nominal. Dimensi komponen harus sesuai dengan kantong pita dan tetap kompatibel dengan jalur pengumpan, nosel, dan mesin penempatan. Gunakan gambar kemasan untuk mengevaluasi aplikasi.

Q2: Bisakah pengumpan ini dipesan untuk YS24, YSM10, atau YSM20?

Ini adalah referensi mesin target untuk produk ini. Berikan detail alat berat Anda dan identifikasi feeder yang ada sebelum membeli sehingga unit yang ditawarkan dapat ditinjau berdasarkan konfigurasi yang dipasang.

Q3: Dapatkah akhiran yang berbeda menggantikan KHJ-MC400-011?

Sufiks yang berbeda memerlukan verifikasi individual. Bandingkan label, konfigurasi, dan dokumentasi teknis yang relevan. Tampilan yang serupa dan lebar pita yang serasi tidak membuktikan bahwa kedua versi pengumpan dapat dipertukarkan.

Q4: Apakah mengganti pengumpan akan menyelesaikan setiap masalah pengambilan?

Penggantian mengatasi masalah yang disebabkan oleh pengumpan yang rusak. Kegagalan pengambilan juga mungkin melibatkan nosel, vakum, kondisi pita, atau pengaturan mesin. Diagnosis masalah dan validasi pengaturan lengkap setelah penggantian.

Q5: Apa yang harus disertakan dalam permintaan penawaran harga?

Kirimkan nomor komponen, jumlah, model mesin, kondisi pilihan, dan tujuan. Tambahkan foto label pengumpan, tanggal pengiriman yang diperlukan, dan persyaratan pemeriksaan apa pun untuk membantu menetapkan penawaran yang jelas dan sebanding.
