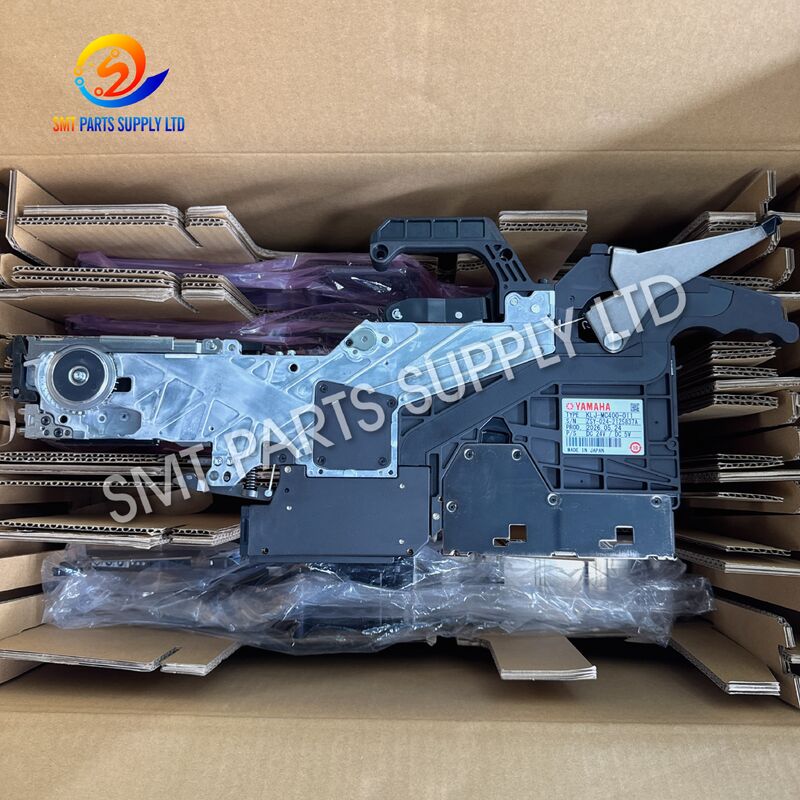

YAMAHA ZS KLJ-MC400-011 Pengumpan Elektronik 24mm untuk YSM20R

YAMAHA ZS KLJ-MC400-011 24mm Electronic Feeder untuk YSM20R

PeraturanYAMAHA ZS KLJ-MC400-011 24mm Elektronik Feederdidesain untuk memasok komponen yang dikemas dalam pita pembawa 24mm yang tergores ke peralatan penempatan SMT yang kompatibel.Hal ini memberikan terkontrol kemajuan pita sehingga setiap kantong komponen tepat diposisikan di titik pengambilan untuk kepala penempatan.

Keluarga KLJ-MC400 diidentifikasi dalam dokumentasi teknis YAMAHA sebagaiZS FEEDER ASSY. 24MMUkuran feeder yang didokumentasikan adalah sekitar507mm × 228mm × 31,5mm, dengan berat sekitar1.47kg. Ini mendukung pita pembawa 24mm dengan ketebalan pita maksimum 0,6mm dan pengaturan feed-pitch dari 2mm hingga 32mm.

Untuk produsen elektronik yang mengoperasikan jalur SMT komponen campuran, pengumpan yang dipilih dengan benar membantu menjaga posisi pita yang konsisten, pengambilan komponen yang stabil dan pergantian produksi yang efisien.

Penyebab

Masalah produksi yang terkait dengan feeder sering disebabkan oleh keausan mekanis, spesifikasi pita yang tidak benar, kontaminasi, panduan pita yang rusak atau pemilihan feeder yang tidak tepat.

Sebuah feeder yang tidak memajukan pita pembawa secara konsisten dapat menyebabkan kantong komponen sampai di luar posisi pengambilan yang dimaksudkan.pemadaman mesin atau intervensi operator berulang.

Lebar pengumpan yang salah adalah masalah umum lainnya.Sebuah feeder yang dirancang untuk pita pembawa 24mm harus cocok dengan lebar pita yang benar dan konfigurasi gulungan daripada diganti dengan feeder yang tidak kompatibel.

Pakaian pada mekanisme pengangkutan pita juga dapat mempengaruhi repeatability setelah penggunaan produksi yang diperpanjang.jalur pita dan bergerak bagian oleh karena itu penting untuk menjaga operasi yang konsisten.

Solusi

PeraturanKLJ-MC400-011 ZS 24mm feedermenyediakan solusi pakan khusus untuk komponen yang disediakan dalam pita pembawa 24 mm.

Mekanisme pemakanan elektroniknya memajukan pita sesuai dengan pitch yang dikonfigurasi untuk paket komponen.memungkinkan kepala penempatan untuk menghapus komponen selama produksi otomatis.

Feeder mendukung berbagai lebar pita, membuatnya cocok untuk panjang paket komponen yang berbeda sambil mempertahankan lebar pita pembawa 24mm yang sama.

Menggunakan seri feeder yang benar dapat membantu pengguna mencapai penanganan material yang lebih stabil, mengurangi penyesuaian posisi pita yang tidak perlu dan meningkatkan efisiensi persiapan feeder selama pengaturan jalur.

Spesifikasi

Spesifikasi dimensi, pita dan pitch feed di atas tercantum untuk keluarga feeder KLJ-MC400-00X 24mm ZS dalam dokumentasi referensi YSM20R.

Perbandingan Seri Feeder ZS

Informasi referensi YAMAHA mengidentifikasi KLJ-MC400 sebagai keluarga feeder 24mm ZS dan mencantumkan keluarga feeder KLJ yang semakin luas untuk pita pembawa 32mm, 44mm, 56mm dan 72mm.

Aplikasi

YAMAHA ZS KLJ-MC400-011 feeder dimaksudkan untuk produksi SMT otomatis di mana komponen elektronik yang24 mm pita pengangkut yang tergores.

Hal ini dapat digunakan untuk komponen yang dimensi paket membutuhkan format pembawa yang lebih luas daripada pita standar 8mm, 12mm atau 16mm.modul dan komponen lainnya yang dikemas dalam pita embossed 24mm yang kompatibel.

The feeder is particularly useful in production environments requiring frequent model changes because the available pitch settings accommodate different pocket spacings without changing to another feeder width.

Ini cocok untuk digunakan di sektor manufaktur elektronik seperti elektronik industri, elektronik otomotif, peralatan komunikasi, elektronik konsumen,produk kontrol daya dan operasi perakitan PCB lainnya.

Cara Kerjanya

Feeder memegang gulungan komponen dan membimbing pita pembawa 24 mm melalui jalur transportasi pita.

Selama produksi, mekanisme penggerak elektronik memajukan pita dengan pitch yang diprogram.

Mesin penempatan kemudian mengeluarkan komponen yang terpapar dari kantong pembawa menggunakan nozzle yang sesuai.feeder memajukan pita lagi sesuai dengan pitch komponen yang diprogram.

Untuk keluarga feeder KLJ-MC400-00X 24mm, dokumentasi YAMAHA mencantumkan pilihan feed-pitch dari2mm, 4mm, 8mm, 12mm, 16mm, 20mm, 24mm, 28mm dan 32mm.

Kisaran ini memungkinkan satu lebar feeder untuk menangani berbagai format komponen pita pembawa 24 mm.

Bagaimana Memilih

Pertama-tama konfirmasi nomor bagian feeder pada label feeder yang ada.KLJ-MC400-011.

Selanjutnya konfirmasi bahwa pita pengangkut adalahLebar 24 mmLebar feeder harus selalu sesuai dengan format pita yang digunakan untuk komponen.

Periksa bahan pita dan desain kantong. Spesifikasi KLJ-MC400-00X yang didokumentasikan ditujukan untuk pita pembawa bertekstur dengan ketebalan maksimum 0,6 mm.

Pitch feed komponen juga harus dikonfirmasi. keluarga feeder ini mendukung beberapa pengaturan pitch dari 2mm hingga 32mm, tetapi pengaturan yang sebenarnya diperlukan tergantung pada kemasan komponen.

Akhirnya, konfirmasi model mesin dan antarmuka feeder sebelum memesan.informasi model mesin dan komponen gulungan dapat secara signifikan mengurangi risiko memilih revisi feeder yang salah.

Mengapa Pilih KLJ-MC400-011

Keuntungan utama dari feeder ini adalah format pita 24mm khusus yang dikombinasikan dengan beberapa pilihan feed-pitch.

Alih-alih mengadaptasi feeder yang lebih sempit ke pita yang tidak cocok, operator dapat menggunakan lebar feeder yang benar untuk panduan pita yang stabil.Hal ini sangat penting ketika komponen dikemas dalam kantong yang lebih besar di mana penyelarasan pita secara langsung mempengaruhi posisi pickup.

KLJ-MC400-011 juga dapat diidentifikasi dengan nomor bagian YAMAHA khusus, yang menyederhanakan penggantian pemasok cadangan dan manajemen persediaan.

Untuk pabrik yang mempertahankan beberapa lebar feeder, dengan jelas memisahkan unit 24mm KLJ-MC400 dari keluarga feeder ZS lainnya dapat membantu mengurangi kesalahan pengaturan selama pergantian produksi.

Rekomendasi Pemeliharaan

Jaga jalur pita pembawa bersih dan bebas dari puing-puing komponen longgar, residu perekat dan debu.

Periksa pita panduan dan mekanisme transportasi jika muncul pemberian makanan yang tidak normal, indeksasi yang tidak teratur atau kesalahan pengambilan berulang.

Jangan memaksa pita pengangkut melalui feeder jika resistensi yang berlebihan terdeteksi.

Selama penyimpanan, lindungi pengumpan dari benturan, kelembaban yang berlebihan dan kontaminasi.Penanganan pengumpan harus dilakukan dengan hati-hati karena bagian pengarahan pita dan posisi membutuhkan keselarasan mekanis yang konsisten.

Untuk pembelian pengganti, simpan label feeder lama atau foto yang jelas sehingga nomor bagian dan konfigurasi dapat dibandingkan sebelum pengiriman.

FAQ

T1: Lebar pita apa yang didukung KLJ-MC400-011?
Keluarga feeder KLJ-MC400 dirancang untuk pita pengangkut 24 mm. Dokumen YAMAHA menentukan pita embossed 24 mm dengan ketebalan maksimum 0,6 mm untuk seri KLJ-MC400-00X.

T2: Apakah KLJ-MC400-011 adalah pengumpan elektronik?
Ya. KLJ-MC400-011 diidentifikasi dalam daftar industri sebagai feeder YAMAHA ZS Series 24mm dan umumnya disediakan sebagai feeder SMT elektronik untuk aplikasi pemasangan komponen otomatis.

T3: Pitch feed apa yang didukung?
Spesifikasi feeder KLJ-MC400-00X 24mm ZS mencantumkan pengaturan feed pitch 2mm, 4mm, 8mm, 12mm, 16mm, 20mm, 24mm, 28mm dan 32mm.

T4: Dapatkah feeder ini digunakan pada YAMAHA YSM20R?
Dokumen referensi YAMAHA YSM20R termasuk keluarga feeder KLJ-MC400-00X 24mm ZS dalam spesifikasi feedernya.konfirmasi label feeder dan antarmuka mesin sebelum memesan.

Q5: Informasi apa yang harus diberikan sebelum meminta penawaran?
Silahkan berikan nomor bagian yang diperlukan, lebar feeder, model mesin, jumlah yang diminta dan, jika tersedia, foto yang jelas dari label feeder yang ada.Hal ini memungkinkan pemeriksaan kompatibilitas yang lebih cepat dan persiapan penawaran.

Hubungi Kami

MembutuhkanYAMAHA ZS KLJ-MC400-011 24mm Elektronik Feederuntuk jalur produksi SMT Anda?

Kirimkan kamiNomor bagian, model mesin, lebar feeder, jumlah dan foto label feederKami dapat membantu mengkonfirmasi konfigurasi yang benar sebelum penawaran.

Untuk pesanan massal, pengumpan pengganti atau kebutuhan pengumpan campuran YAMAHA, kirim pertanyaan Anda hari ini untukharga, ketersediaan, pilihan kondisi dan rincian pengiriman.
