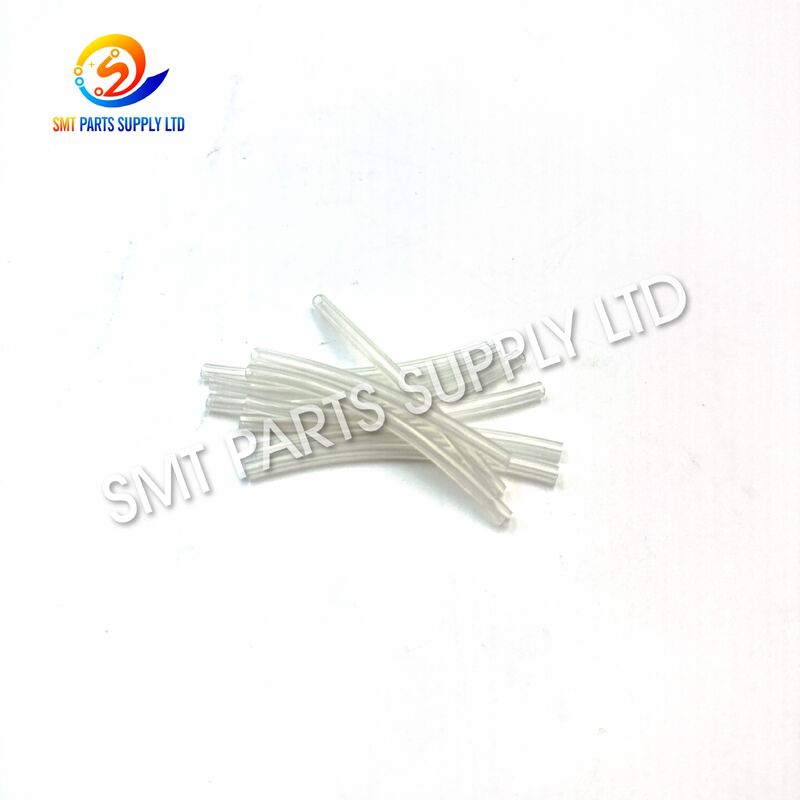

Panasonic N610144919AB 64mm Head Vacuum Tube untuk CM402 CM602 NPM 12-Head

Oleh karena itu, Panasonic N610144919AB 64mm Head Vacuum Tube adalah komponen pengganti pneumatik presisi yang digunakan dalam sistem penempatan SMT Panasonic CM402, CM602, dan NPM 12-head. Dipasang di dalam sirkuit vakum kepala penempatan, komponen ini menyediakan jalur terkontrol untuk tekanan negatif antara komponen pneumatik terkait dan sistem pengambilan sisi nosel.

Selama penempatan SMT, vakum yang stabil sangat penting untuk pengambilan, pengangkutan, penyelarasan, dan penempatan komponen yang andal. Tabung yang aus, retak, mengeras, terjepit, atau bocor dapat mengurangi daya hisap efektif dan dapat berkontribusi pada kesalahan pengambilan yang intermiten atau jatuhnya komponen.

Mengganti tabung yang rusak dengan spesifikasi N610144919AB 64mm yang benar membantu memulihkan kondisi sirkuit vakum kepala. Produk ini cocok untuk pabrik SMT, produsen EMS, departemen pemeliharaan peralatan, pusat perbaikan kepala penempatan, dan distributor suku cadang.

Informasi Produk Dasar

Penyebab – Mengapa Head Vacuum Tube Perlu Diganti

Unit penempatan 12-kepala melakukan siklus pengambilan dan penempatan berkecepatan tinggi secara terus-menerus. Selang vakum di dalam kepala terpapar pada gerakan berulang, getaran, pembengkokan, perubahan tekanan pneumatik, dan jam operasi yang panjang.

Seiring waktu, kondisi ini dapat memengaruhi kinerja tabung.

Karena tabung merupakan bagian dari jalur vakum, bahkan kebocoran kecil pun dapat mengurangi efisiensi daya hisap.

Karena alasan ini, N610144919AB harus diperiksa setiap kali unit 12-kepala mengalami perilaku vakum yang tidak stabil.

Gejala Umum yang Memerlukan Pemeriksaan

Personel pemeliharaan mungkin perlu memeriksa tabung vakum dan komponen terkait ketika mesin menunjukkan:

• Pengambilan komponen yang lemah
• Kegagalan pengambilan intermiten
• Komponen jatuh selama gerakan kepala
• Vakum rendah atau tidak stabil
• Alarm terkait vakum
• Retakan pada permukaan tabung
• Selang yang mengeras atau rapuh
• Bagian tabung yang rata
• Koneksi longgar
• Respons pneumatik abnormal

Gejala-gejala ini juga dapat disebabkan oleh komponen lain, termasuk nosel, dudukan nosel, katup solenoid, filter, fitting, sensor, atau generator vakum.

Oleh karena itu, seluruh sirkuit pneumatik harus diperiksa sebelum penggantian.

Solusi – Ganti Tabung Vakum N610144919AB yang Aus

Ketika pemeriksaan mengonfirmasi bahwa tabung asli retak, menua, bocor, terkontaminasi, atau tersumbat, penggantian dengan Panasonic N610144919AB 64mm Head Vacuum Tube yang benar membantu memulihkan jalur vakum yang dimaksud.

Pemasangan yang benar mendukung transfer tekanan negatif yang konsisten ke sistem sisi nosel selama penanganan komponen.

Manfaat Perawatan

Spesifikasi

Identifikasi Pemesanan yang Direkomendasikan

Untuk pembelian yang akurat, gunakan:

Panasonic + N610144919AB + 64mm + CM402/CM602/NPM + 12-Head

Konfigurasi mesin dan kepala dapat berbeda. Selalu verifikasi nomor suku cadang asli yang terpasang sebelum melakukan pemesanan.

Aplikasi

Oleh karena itu, N610144919AB 64mm Head Vacuum Tube terutama digunakan untuk melayani sistem vakum kepala penempatan pada mesin SMT Panasonic yang kompatibel.

Aplikasi umum meliputi:

• Perawatan kepala CM402
• Perbaikan kepala CM602 12-kepala
• Servis kepala penempatan NPM
• Penggantian jalur vakum
• Perawatan kepala pencegahan
• Pemecahan masalah pneumatik
• Perbaikan kepala penempatan
• Inventaris suku cadang SMT

Industri Manufaktur Khas

Tabung pengganti ini dapat mendukung mesin yang digunakan dalam:

• Elektronik konsumen
• Elektronik otomotif
• Peralatan komunikasi
• Elektronik industri
• Manufaktur catu daya
• Produk LED
• Perangkat keras komputer
• Perangkat rumah pintar
• Elektronik medis
• Perakitan PCB umum

Aplikasi akhir dapat bervariasi, tetapi peran tabung tetap sama: menjaga jalur pneumatik yang sesuai di dalam kepala penempatan.

Peran Sirkuit Vakum dalam Penempatan SMT

Sistem vakum bertanggung jawab untuk menciptakan daya hisap yang diperlukan untuk menahan komponen pada nosel selama pergerakan.

Komponen terkait yang umum meliputi:

Oleh karena itu, N610144919AB berfungsi sebagai bagian dari jalur transfer vakum ini.

Komponen ini tidak menghasilkan vakum sendiri. Sebaliknya, ia membantu mentransmisikan tekanan negatif yang dihasilkan oleh sistem ke area kepala penempatan yang diperlukan.

Cara Kerja

1. Pemosisian Pengambilan

Mesin memindahkan nosel yang dipilih di atas komponen yang dipasok oleh feeder atau baki.

2. Aktivasi Vakum

Sistem pneumatik mengaktifkan vakum sesuai dengan siklus pengambilan yang diprogram.

3. Transfer Tekanan Negatif

Vakum berjalan melalui sirkuit pneumatik.

Oleh karena itu, N610144919AB 64mm vacuum tube membentuk bagian dari jalur ini.

4. Pengambilan Komponen

Tekanan negatif mencapai area nosel, memungkinkan nosel menahan komponen elektronik.

5. Transfer Komponen

Kepala bergerak sementara vakum tetap aktif untuk menahan komponen.

6. Penempatan

Mesin memposisikan komponen di atas lokasi PCB yang diprogram.

7. Pelepasan Vakum

Vakum dimatikan atau dilepaskan untuk memisahkan komponen dari nosel.

Proses ini berulang terus menerus selama produksi.

Kondisi selang yang stabil membantu memastikan bahwa respons pneumatik tetap konsisten selama siklus berulang ini.

Mengapa Spesifikasi 64mm Penting

Selang vakum tidak boleh dipilih hanya berdasarkan kemiripan visual.

Panjang tabung memengaruhi perutean di dalam kepala penempatan.

Tabung yang terlalu pendek dapat menyebabkan:

• Ketegangan berlebihan
• Keterlibatan fitting yang buruk
• Pembengkokan abnormal
• Keausan dini

Tabung yang terlalu panjang dapat menyebabkan:

• Lingkaran yang tidak diinginkan
• Kontak dengan bagian yang bergerak
• Penjepitan
• Ruang pemasangan terbatas

Oleh karena itu, spesifikasi 64mm harus dikonfirmasi bersama dengan nomor suku cadang yang tepat.

Cara Memilih

1. Konfirmasikan Nomor Suku Cadang

Nomor suku cadang yang diperlukan:

N610144919AB

Ini adalah referensi identifikasi utama.

2. Konfirmasikan Panjangnya

Spesifikasi yang diperlukan:

64mm

Panjang harus diperiksa dengan cermat sebelum memesan.

3. Konfirmasikan Tipe Kepala

Produk ini terkait dengan:

Aplikasi 12-Head

Konfigurasi kepala yang berbeda mungkin menggunakan tabung yang berbeda.

4. Konfirmasikan Model Mesin

Aplikasi umum meliputi:

CM402 / CM602 / NPM

Periksa mesin dan konfigurasi kepala yang terpasang sebelum membeli.

5. Bandingkan Tabung Asli

Konfirmasikan:

• Nomor suku cadang
• Panjang tabung
• Diameter
• Titik koneksi
• Perutean tabung
• Model mesin
• Konfigurasi kepala

Foto komponen asli yang terpasang dapat membantu verifikasi.

Informasi Permintaan yang Direkomendasikan

Memberikan informasi lengkap membantu mengurangi kesalahan pemilihan suku cadang.

Rekomendasi Perawatan

Periksa Permukaan Tabung

Periksa untuk:

• Retakan
• Pengerasan
• Keausan permukaan
• Perataan
• Pembengkokan abnormal

Periksa Ujung Tabung

Ujung tabung harus diperiksa dari keausan atau koneksi yang buruk dengan fitting.

Hindari Pembengkokan Tajam

Perutean yang tidak tepat dapat membatasi jalur aliran udara internal.

Jaga Sirkuit Pneumatik Tetap Bersih

Debu, minyak, dan kotoran harus dicegah masuk ke saluran vakum.

Ganti Suku Cadang yang Rusak Segera

Jika kebocoran atau kerusakan terkonfirmasi, penggantian umumnya lebih disukai daripada perbaikan sementara.

Referensi Pemecahan Masalah

Masalah produksi terkait vakum harus selalu didiagnosis secara sistematis daripada mengasumsikan satu komponen bertanggung jawab.

Perbandingan Dengan Tabung Vakum Panasonic Terkait

Tabung vakum ini melakukan fungsi pneumatik yang serupa tetapi ditujukan untuk konfigurasi kepala yang berbeda.

Mereka tidak boleh dianggap dapat dipertukarkan kecuali kompatibilitasnya secara spesifik dikonfirmasi.

Perencanaan Inventaris Suku Cadang

Untuk pabrik yang mengoperasikan beberapa mesin penempatan Panasonic, menyimpan stok suku cadang pneumatik yang umum digunakan dapat mengurangi penundaan perawatan.

Komponen kecil seperti tabung vakum dapat menghentikan atau mengurangi efisiensi produksi jika pengganti yang tepat tidak tersedia saat dibutuhkan.

Inspeksi Produk Sebelum Pengiriman

Titik inspeksi umum meliputi:

• Verifikasi nomor suku cadang
• Konfirmasi panjang 64mm
• Inspeksi permukaan tabung
• Inspeksi ujung koneksi
• Pemeriksaan penampilan
• Konfirmasi kuantitas
• Inspeksi kemasan

Pelabelan yang jelas sangat berguna ketika beberapa suku cadang kepala Panasonic yang berbeda dipesan bersama.

FAQ

Q1: Untuk apa Panasonic N610144919AB digunakan?

N610144919AB adalah tabung vakum kepala 64mm yang digunakan dalam aplikasi penempatan Panasonic CM402, CM602, dan NPM 12-head yang kompatibel. Komponen ini mentransfer tekanan negatif di dalam sistem pneumatik kepala penempatan.

Q2: Apakah N610144919AB adalah nosel?

Bukan. N610144919AB adalah tabung vakum, bukan nosel penempatan. Komponen ini membentuk bagian dari sirkuit pneumatik yang memasok vakum ke sistem pengambilan sisi nosel.

Q3: Bisakah N610144919AB digunakan untuk unit 16-kepala?

Tidak boleh diasumsikan dapat dipertukarkan. N610144919AB diidentifikasi untuk aplikasi 12-kepala, sedangkan konfigurasi 16-kepala menggunakan spesifikasi tabung vakum yang berbeda seperti N610161010AA.

Q4: Mengapa panjang 64mm penting?

Panjang yang benar membantu menjaga perutean yang tepat dan mencegah ketegangan berlebihan, lingkaran, pembengkokan, atau interferensi di dalam rakitan kepala penempatan.

Q5: Informasi apa yang harus saya berikan sebelum memesan?

Berikan nomor suku cadang N610144919AB, spesifikasi 64mm, model mesin, konfigurasi 12-kepala, kuantitas yang dibutuhkan, dan foto suku cadang asli jika tersedia.

Hubungi Kami

Butuh Panasonic N610144919AB 64mm Head Vacuum Tube untuk perawatan CM402, CM602, atau NPM 12-head?

Kirimkan nomor suku cadang, model mesin, konfigurasi kepala, kuantitas yang dibutuhkan, dan foto referensi Anda kepada kami untuk pemeriksaan produk dan penawaran harga.

Kami mendukung kebutuhan penggantian, perawatan terencana, perbaikan kepala penempatan, perbaikan mesin, dan pembelian suku cadang SMT dalam jumlah besar.

Hubungi kami untuk harga saat ini, ketersediaan, waktu tunggu, dan penawaran harga untuk N610144919AB dan suku cadang mesin SMT Panasonic terkait.
