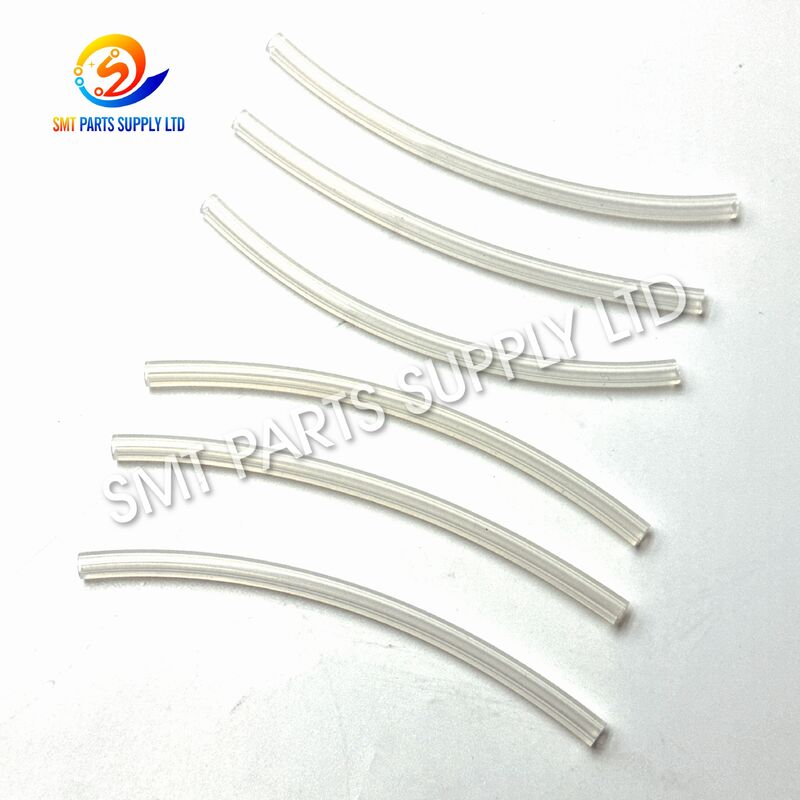

Tabung Vakum Kepala Panasonic KXF0DS4AA00 120Mm untuk CM402 NPM 3-Kepala

ItuTabung Vakum Kepala Panasonic KXF0DS4AA00 120mmadalah komponen pneumatik pengganti yang dirancang untukAplikasi penempatan SMT 3 kepala Panasonic CM402 dan NPM. Dipasang di sirkuit vakum kepala penempatan, tabung mentransfer tekanan vakum antara komponen pneumatik terkait dan sistem pengambilan sisi nosel, membantu kepala menghasilkan hisapan yang diperlukan untuk menahan komponen elektronik selama pengambilan, pergerakan, dan penempatan.

Kinerja vakum sangat penting dalam produksi SMT berkecepatan tinggi. Penuaan, retak, perubahan bentuk, kontaminasi, atau kebocoran pada tabung vakum kepala dapat mengurangi pengisapan efektif dan berkontribusi terhadap kinerja pengambilan yang tidak stabil. Mengganti tabung yang rusak dengan yang benarKXF0DS4AA00spesifikasi membantu memulihkan kondisi sirkuit vakum.

Tabung vakum 120 mm ini cocok untuk perbaikan penempatan kepala, pemeliharaan terjadwal, perbaikan mesin, dan penyimpanan suku cadang di lingkungan manufaktur elektronik.

Informasi Produk Dasar

Penyebab – Mengapa Kepala Tabung Vakum Perlu Diganti

Kepala penempatan melakukan ribuan siklus pengambilan dan penempatan berulang selama produksi SMT normal.

Tabung vakum bekerja terus menerus sebagai bagian dari rangkaian pneumatik. Pergerakan mesin yang berulang, pembengkokan, perubahan tekanan, pencemaran lingkungan, dan jam produksi yang lama secara bertahap dapat mempengaruhi kondisi tabung.

Penyebab umum kemunduran meliputi:

Kebocoran kecil pada saluran vakum dapat memberikan dampak yang lebih besar daripada ukuran fisiknya karena kepala penempatan bergantung pada tekanan negatif yang stabil untuk penanganan komponen.

Gejala Khas Masalah Tabung Vakum

Petugas pemeliharaan dapat memeriksa KXF0DS4AA00 dan sirkuit vakum terkait jika mesin menunjukkan gejala seperti:

• Pengambilan komponen lemah
• Kegagalan pengambilan yang terputus-putus
• Komponen terjatuh saat kepala digerakkan
• Tingkat vakum yang tidak stabil
• Retakan tabung terlihat
• Pengerasan atau deformasi tabung
• Sambungan tabung longgar
• Aliran udara vakum terbatas
• Alarm penjemputan berulang
• Kinerja vakum berubah antar siklus

Gejala tersebut juga bisa berasal dari nozel, filter, katup, fitting, sensor, generator vakum, atau bagian pneumatik lainnya.

Oleh karena itu, rangkaian vakum yang lengkap harus diperiksa sebelum memutuskan komponen mana yang perlu diganti.

Solusi – Ganti Tabung Vakum KXF0DS4AA00 yang Aus

Bila pemeriksaan memastikan kerusakan atau kebocoran pada tabung asli, gantilah dengan yang benarKXF0DS4AA00 Tabung Vakum Kepala 120mmmembantu memulihkan koneksi pneumatik di dalam kepala penempatan.

Tabung yang dipasang dengan benar mendukung perpindahan vakum yang konsisten dan memungkinkan sistem nosel menjalankan fungsi pengambilannya di bawah kondisi pengoperasian alat berat yang diinginkan.

Manfaat Perawatan

Spesifikasi

Identifikasi yang Direkomendasikan

Untuk pembelian yang akurat, gunakan identifikasi lengkap:

Panasonic + KXF0DS4AA00 + 120mm + CM402/NPM + 3-Kepala

Konfigurasi mesin dan kepala mungkin berbeda. Pembeli harus mengkonfirmasi nomor bagian asli dan konfigurasi yang dipasang sebelum memesan.

Aplikasi

ItuTabung Vakum Kepala KXF0DS4AA00ditujukan untuk sistem vakum pada aplikasi kepala penempatan Panasonic yang kompatibel.

Ini dapat digunakan untuk:

• Pemeliharaan penempatan-kepala
• Perbaikan saluran vakum
• Penggantian tabung yang rusak
• Pemeliharaan preventif
• Perbaikan unit kepala
• Persediaan cadangan lini produksi
• Servis mesin bekas
• Perombakan peralatan SMT

Industri Produksi Khas

Tabung vakum ini dapat digunakan pada peralatan penempatan yang beroperasi di lingkungan manufaktur seperti:

• Elektronik konsumen
• Elektronik otomotif
• Peralatan komunikasi
• Elektronik industri
• Produk LED
• Rakitan catu daya
• Perangkat keras komputer
• Peralatan pintar
• Papan kontrol
• Perakitan PCB umum

Tujuannya tetap sama pada semua aplikasi ini: mempertahankan jalur udara vakum yang diperlukan untuk penanganan komponen yang andal.

Peran Sistem Vakum dalam Penempatan SMT

Selama penempatan, nosel harus mengambil komponen dari pengumpan dan menahannya dengan aman saat kepala bergerak menuju PCB.

Prosesnya biasanya bergantung pada beberapa komponen terkait:

Itutabung vakum KXF0DS4AA00merupakan bagian dari jalur pneumatik ini.

Itu tidak menghasilkan ruang hampa itu sendiri. Perannya adalah untuk menyediakan jalur udara yang sesuai antara komponen terkait dalam sistem kepala penempatan.

Cara Kerjanya

KXF0DS4AA00 bekerja sama dengan pembangkitan vakum dan sistem nosel mesin.

1. Pembangkitan Vakum

Sistem pneumatik alat berat menciptakan tekanan negatif saat siklus pengambilan komponen dimulai.

2. Transmisi Vakum

Tekanan vakum bergerak melalui sirkuit pneumatik yang terhubung.

ItuTabung vakum kepala KXF0DS4AA00menyediakan bagian dari jalur aliran udara ini.

3. Penghisap Nosel

Tekanan negatif mencapai rakitan nosel, menghasilkan hisapan di ujung nosel.

4. Pengambilan Komponen

Nosel menghubungi komponen elektronik dan menahannya melalui gaya vakum.

5. Gerakan Kepala

Kepala penempatan menggerakkan komponen menuju posisi PCB yang diprogram.

6. Penempatan Komponen

Vakum dilepaskan atau dialihkan sesuai dengan siklus mesin, memungkinkan komponen ditempatkan pada PCB.

7. Produksi Berulang

Proses ini berulang terus menerus selama operasi penempatan berkecepatan tinggi.

Karena siklus terjadi dengan cepat dan berulang-ulang, saluran vakum harus tetap bebas dari retakan, kebocoran, hambatan, dan sambungan yang tidak tepat.

Mengapa Kondisi Tabung Vakum Penting

Sebuah tabung dapat tampak dapat diterima secara visual namun masih memiliki area kecil yang menua atau berubah bentuk.

Masalah dapat terjadi ketika:

• Dinding tabung menjadi keras
• Retakan kecil muncul di dekat ujungnya
• Titik sambungan menjadi longgar
• Tabung menjadi terjepit
• Kontaminasi internal membatasi aliran udara
• Tabung tidak tertekuk dengan benar setelah perawatan

Kondisi ini dapat menurunkan efisiensi perpindahan vakum.

Oleh karena itu, tabung harus diperiksa setiap kali kepala penempatan menunjukkan ketidakstabilan pengambilan yang tidak dapat dijelaskan.

Cara Memilih

Memilih komponen pneumatik SMT yang benar memerlukan lebih dari sekadar memeriksa tampilan umum.

1. Konfirmasikan Nomor Bagian

Nomor bagian yang diperlukan adalah:

KXF0DS4AA00

Tabung vakum serupa mungkin memiliki dimensi atau aplikasi berbeda.

2. Konfirmasikan Panjang Tabung

Spesifikasi ini adalah:

120mm

Panjangnya penting karena pipa yang salah dapat menghasilkan perutean yang tidak tepat, pembengkokan yang berlebihan, atau tegangan pemasangan.

3. Konfirmasikan Model Mesin

Peralatan yang berlaku meliputi:

CM402 / NPM

Selalu periksa konfigurasi mesin dan head yang terpasang sebenarnya.

4. Konfirmasi Aplikasi Kepala

Konfigurasi yang diminta adalah:

3-Kepala

Detail ini harus disertakan saat mengirimkan pertanyaan karena konfigurasi kepala yang berbeda dapat menggunakan bagian pneumatik yang berbeda.

5. Bandingkan Dengan Bagian Aslinya

Sebelum membeli, bandingkan:

• Nomor bagian
• Panjang tabung
• Posisi koneksi
• Perutean tabung
• Diameter
• Model mesin yang ada
• Konfigurasi kepala penempatan

Foto yang jelas dari bagian aslinya berguna ketika konfirmasi kompatibilitas diperlukan.

Informasi Direkomendasikan untuk Pertanyaan

Memberikan informasi yang lengkap dapat mengurangi kesalahan identifikasi bagian secara signifikan.

Rekomendasi Perawatan

Inspeksi Visual Reguler

Periksa tabung vakum untuk:

• Retak
• Pengerasan
• Perataan
• Keausan permukaan
• Koneksi longgar
• Pembengkokan yang tidak normal
• Kontaminasi

Periksa Titik Koneksi

Ujung tabung dan fitting merupakan area pemeriksaan yang umum karena perawatan berulang dapat menyebabkan keausan di sekitar posisi sambungan.

Hindari Tikungan Tajam

Perutean tabung yang tidak tepat dapat membatasi aliran udara atau menyebabkan kelelahan mekanis dini.

Jaga Kebersihan Sirkuit Vakum

Debu, minyak, atau kontaminasi yang memasuki jalur pneumatik dapat mempengaruhi kinerja vakum.

Segera Ganti Tabung yang Rusak

Jika kebocoran atau kerusakan fisik dipastikan terjadi, penggantian umumnya lebih baik daripada perbaikan sementara.

Referensi Pemecahan Masalah

Jangan berasumsi bahwa setiap masalah pengambilan disebabkan oleh tabung vakum. Pemecahan masalah yang akurat harus mencakup sistem pneumatik kepala yang lengkap.

Perencanaan Inventaris Suku Cadang

Untuk pabrik yang mengoperasikan peralatan SMT Panasonic, menyediakan komponen pneumatik kepala yang umum digunakan dapat membantu mengurangi penundaan pemeliharaan.

Komponen pneumatik kecil dapat menjadi barang berguna untuk disimpan dalam inventaris pemeliharaan karena penggantian mungkin tertunda sambil menunggu suku cadang tertentu.

Inspeksi Produk Sebelum Pengiriman

Titik pemeriksaan umum untuk KXF0DS4AA00 dapat mencakup:

• Konfirmasi nomor bagian
• Konfirmasi panjang
• Inspeksi penampilan
• Kondisi permukaan tabung
• Kondisi akhir koneksi
• Verifikasi kuantitas
• Inspeksi kemasan

Saat memesan beberapa komponen kepala Panasonic secara bersamaan, pelabelan nomor komponen yang jelas dapat membantu menyederhanakan penerimaan gudang dan manajemen pemeliharaan.

Pertanyaan Umum

Q1: Untuk apa Panasonic KXF0DS4AA00 digunakan?

KXF0DS4AA00 adalahTabung vakum kepala 120mmdigunakan dalam aplikasi penempatan 3 kepala Panasonic CM402 dan NPM yang kompatibel. Ini mentransfer tekanan vakum dalam sirkuit pneumatik kepala penempatan untuk mendukung pengambilan komponen.

Q2: Apakah KXF0DS4AA00 merupakan nosel penempatan?

Nomor KXF0DS4AA00 adalah atabung vakum kepala, bukan nosel. Itu milik sistem vakum/pneumatik di dalam rakitan kepala penempatan.

Q3: Mengapa tabung vakum yang rusak harus diganti?

Retak, pengerasan, perubahan bentuk, atau sambungan longgar dapat menyebabkan kebocoran vakum atau aliran udara terbatas. Hal ini dapat menyebabkan pengambilan komponen yang lemah atau tidak stabil selama produksi.

Q4: Bagaimana saya bisa memastikan apakah KXF0DS4AA00 cocok dengan mesin saya?

KonfirmasikanNomor komponen KXF0DS4AA00, spesifikasi 120mm, model mesin, dan konfigurasi 3 kepala. Memberikan foto yang jelas tentang tabung asli dan area pemasangan dapat membantu verifikasi.

Q5: Dapatkah tabung vakum ini dipesan dengan suku cadang kepala Panasonic lainnya?

Ya. KXF0DS4AA00 dapat dipasok bersama dengan suku cadang pneumatik dan mekanis kepala penempatan lainnya. Kirimkan daftar nomor komponen lengkap, model mesin, jumlah, dan foto referensi Anda untuk diperiksa dan dikutip.

Hubungi kami

MembutuhkanTabung Vakum Kepala Panasonic KXF0DS4AA00 120mmuntuk pemeliharaan 3 kepala CM402 atau NPM?

Kirimkan kepada kami milik Andanomor bagian, model mesin, konfigurasi kepala, jumlah yang dibutuhkan, dan foto referensiuntuk pengecekan produk yang akurat.

Kami mendukung persyaratan penggantian, pemeliharaan terjadwal, proyek perbaikan kepala SMT, dan pembelian suku cadang dalam jumlah besar.

Hubungi kami untuk harga, ketersediaan stok, lead time, dan penawaran untuk KXF0DS4AA00 dan suku cadang mesin SMT Panasonic terkait.
