48228001 Penggerak motor poros Y untuk mesin AI Universal

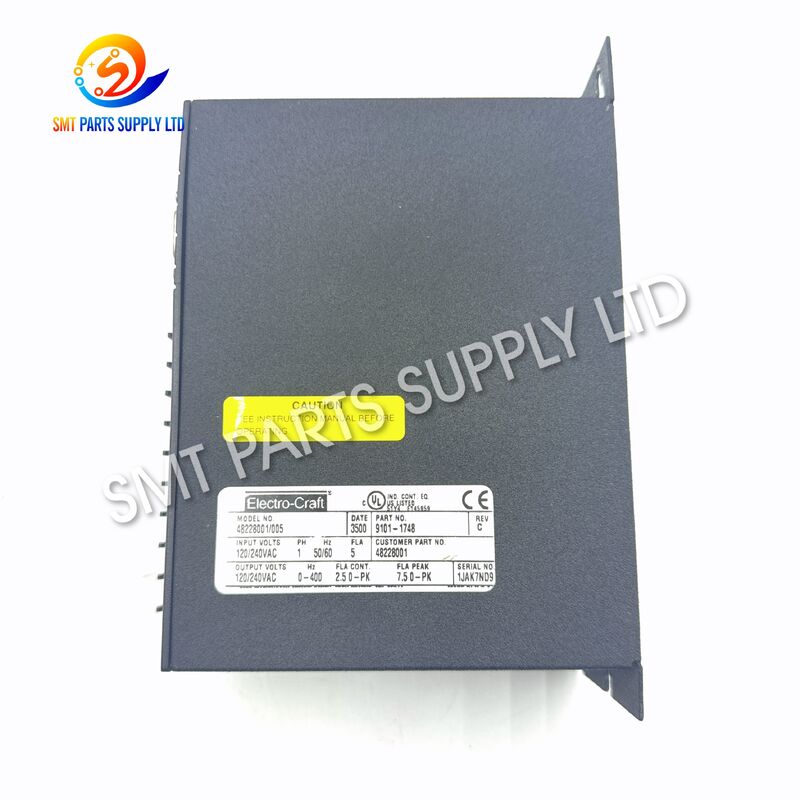

PeraturanServo amplifier Electro-Craft 48228001, juga dirujuk dengan9101-1748, adalah komponen kontrol gerak industri yang digunakan dalam peralatan Universal AI. Layanan dan referensi bagian yang tersedia mengidentifikasi 48228001 sebagai amplifier Electro-Craft untuk peralatan Universal Instruments,sementara referensi bagian mesin AI menggambarkannya sebagai penguat servo yang digunakan untuk kontrol sumbu X-YAmplifier menerima perintah kontrol dari sistem kontrol gerak mesin dan mengatur daya listrik yang diberikan ke servo motor yang terkait, memungkinkan akselerasi sumbu yang dikendalikan,posisi, perjalanan, dan berhenti.

Untuk peralatan penempatan universal yang tua, kondisi servo amplifier secara langsung mempengaruhi stabilitas poros dan ketersediaan mesin.perjalanan terganggu, respon motor abnormal, atau kegagalan poros yang dikendalikan untuk memulai.Mengganti amplifier dengan unit yang memiliki nomor bagian yang benar dan kompatibel dengan revisi dapat mengembalikan gerakan yang dapat diandalkan tanpa perlu mengganti komponen mekanis lainnya.

Servo amplifier bekerja terus menerus di bawah beban listrik dan termal.dan sirkuit daya dapat secara bertahap memburuk.

Masalah mesin khas yang terkait dengan sistem penggerak sumbu dapat mencakup:

Servo alarm tidaktidak secara otomatis berarti amplifier yang rusakMotor, encoder, kabel, konektor, catu daya, papan kontrol gerak dan sumbu mekanik juga harus diperiksa sebelum diganti.

Peraturan48228001 servo amplifiermenyediakan pilihan penggantian praktis ketika drive asli yang dipasang di mesin Universal AI yang kompatibel menjadi rusak.

Komponen ini dirancang untuk bekerja sebagai bagian dari sistem kontrol servo loop mesin.Ini mengkonversi perintah motion controller ke dalam kekuatan motor dikendalikan dan menanggapi umpan balik dari sistem sumbu.

Penggantian yang tepat dapat membantu mengembalikan:

• Gerakan sumbu Y yang stabil atau sumbu X-Y yang berlaku.
• Kontrol akselerasi dan perlambatan.
• Posisi sumbu mesin yang akurat.
• Posisi pemasangan komponen yang dapat diulang.
• Inisialisasi mesin yang handal.
• Operasi siklus produksi yang stabil.
• Mengurangi waktu henti yang tidak terduga terkait sumbu.
• Melanjutkan penggunaan peralatan produksi Universal AI yang ada.

Sebelum pemasangan, unit asli harus dibandingkan dengan unit pengganti.nomor bagian, model referensi, susunan konektor, spesifikasi listrik dan revisi.

Referensi bagian industri yang tersedia48228001sebagai ampli servo Electro-Craft yang terkait dengan peralatan Universal Instruments.AMP; SERVO; DC; 7.5A; 2.5Auntuk6380B Aplikasi sumbu X-Y, sementara referensi layanan perbaikan menghubungkan nomor bagian 48228001 denganReferensi Electro-Craft 9101-1748.

* Nilai listrik dan konfigurasi mesin harus selalu diverifikasi terhadap nama amplifier asli dan dokumentasi peralatan sebelum memesan.Referensi sumbu X-Y 5A dan 6380B didokumentasikan dalam daftar bagian industri yang tersedia.

48228001 dimaksudkan untuk layanan kontrol gerak mesin industri daripada operasi motor tujuan umum.Hal ini sangat relevan untuk pemeliharaan peralatan produksi penempatan otomatis Universal AI yang lebih tua.

Pengguna khas termasuk:

• Pabrik perakitan elektronik.
• Jalur produksi komponen melalui lubang.
• Fasilitas manufaktur EMS.
• Departemen perawatan peralatan AI universal.
• Perusahaan perbaikan elektronik industri.
• Perusahaan renovasi peralatan bekas.
• Distributor suku cadang.
• Tim rekayasa pabrik memelihara peralatan penempatan lama.

Universal AI machine controller menentukan di mana sumbu mesin harus bergerak sesuai dengan urutan produksi yang diprogram.

Kontroler mengirim perintah gerakan yang diperlukan ke sistem servo drive.

Servo amplifier 48228001 mengatur daya listrik yang dibutuhkan oleh motor yang terkait.

Alih-alih hanya menyalakan dan mematikan motor, drive mengendalikan respons motor sesuai perintah mesin.

Servo motor mengubah output listrik yang dikendalikan menjadi rotasi mekanis, menggerakkan sumbu mesin terkait melalui sistem transmisi mekanis.

Perangkat umpan balik dalam sistem servo melaporkan gerakan motor atau sumbu yang sebenarnya ke pengontrol.

Mesin membandingkan gerakan yang sebenarnya dengan gerakan yang diperintahkan.

Jika ada perbedaan antara gerakan yang diperintahkan dan gerakan yang sebenarnya, sistem servo menyesuaikan operasi motor sampai posisi yang diperlukan dicapai.

Operasi loop tertutup ini menyediakan gerakan terkontrol yang dibutuhkan oleh peralatan penempatan otomatis.

Karena amplifier hanya satu elemen dari loop kontrol ini, pemecahan masalah harus mengevaluasi seluruh sistem daripada mengganti drive hanya berdasarkan alarm sumbu.

Servo amplifier yang rusak atau tua dapat menghasilkan gejala yang berbeda tergantung pada kondisi mesin.

• sumbu Y gagal bergerak selama inisialisasi.
• Gerakan poros tiba-tiba berhenti selama produksi.
• Servo alarm berulang terjadi.
• Respon motorik menjadi intermiten.
• Akselerasi sumbu menjadi tidak teratur.
• Mesin tidak bisa menyelesaikan urutan homing.
• Posisi menjadi tidak stabil.
• Motor tidak menerima output drive yang efektif.
• Mesin berjalan setelah restart tapi gagal lagi nanti.
• Servo amplifier bekerja secara abnormal ketika panas.

Gejala-gejala ini juga dapat berasal dari komponen lain. oleh karena itu teknisi harus memeriksa tegangan catu daya, kondisi motor, umpan balik encoder, konektor, kabel,pengontrol sumbu dan resistensi mekanis sebelum mengkonfirmasi amplifier sebagai komponen yang rusak.

Untuk pabrik yang masih mengoperasikan mesin Universal AI, mengganti servo amplifier individu seringkali lebih praktis daripada mengganti seluruh mesin hanya karena kegagalan kontrol sumbu.

Menyimpan suku cadang 48228001 yang kompatibel dapat memungkinkan tim pemeliharaan untuk merespons lebih cepat ketika sebuah drive gagal secara tak terduga.

Banyak jalur sisipan yang matang tetap produktif, tetapi ketersediaan komponen listrik yang lebih tua mungkin menjadi semakin penting untuk perencanaan pemeliharaan.

Unit pengganti yang diuji juga dapat berguna ketika teknisi perlu menentukan apakah masalah poros yang ada berasal dari amplifier atau bagian lain dari sistem servo.

Pilihan harus didasarkan padaunit yang dipasang asli, tidak hanya pada merek mesin.

Periksa bahwa unit asli menunjukkan:

48228001

Pencocokan nomor bagian adalah langkah pertama dalam mengidentifikasi pengganti yang benar.

Jika tersedia, bandingkan referensi Electro-Craft:

9101-1748

Berikan model mesin AI Universal yang tepat.

Referensi bagian yang tersedia menghubungkan 48228001 dengan peralatan AI Universal dan mengidentifikasi aplikasi dalam sistem sumbu X-Y 6380B.

Tentukan apakah penguat dipasang pada:

• sumbu Y,
• sumbu X,
• Sistem gerak X-Y,
• atau posisi mesin lain.

Jangan berasumsi bahwa setiap konfigurasi mesin menggunakan amplifier yang sama di lokasi yang sama persis.

Periksa:

• Spesifikasi input.
• Rating output/arus.
• Tata letak konektor.
• Label model.
• Informasi revisi.
• Referensi pabrikan.
• Nomor bagian mesin asli.

Untuk servoelektronika lama, foto dari hal-hal berikut berguna:

Tergantung pada ketersediaan, pembeli mungkin memerlukan unit yang tidak digunakan, dirawat, diuji atau diganti.

Sebelum meminta penawaran, berikan informasi sebanyak mungkin:

Memberikan informasi lengkap mengurangi risiko memilih revisi yang tidak kompatibel dan memungkinkan konfirmasi teknis yang lebih cepat.

48228001 adalah servo amplifier yang digunakan dalam sistem motion-control peralatan AI Universal yang kompatibel.Ini mengatur daya listrik yang diberikan ke servo motor sehingga sumbu mesin dikendalikan dapat mempercepat, perjalanan, posisi dan berhenti sesuai dengan perintah pengendali mesin.

Ini biasanya terdaftar dalam referensi suku cadang AI sebagai penguat servo sumbu Y,sementara referensi bagian Universal AI rinci lainnya mengidentifikasi 48228001 sebagai ampli servo DC yang digunakan untuk sumbu X-Y dari konfigurasi 6380BOleh karena itu, posisi instalasi sebenarnya harus dikonfirmasi dari mesin asli dan amplifier sebelum memesan.

Ya, referensi perbaikan industri dan suku cadang menunjukkan nomor bagian Universal Instruments48228001sebagaiAmplifier Electro-Craft dengan nomor 9101-1748Label unit asli masih harus diperiksa untuk memastikan kompatibilitas revisi.

Servo alarm juga bisa disebabkan oleh masalah motor, encoder, kabel, konektor, pengontrol, catu daya atau sumbu mekanik.Memastikan penyebab kesalahan sebelum menggantikan komponen akan membantu menghindari penggantian komponen yang tidak perlu.

Silahkan berikan nomor bagian, model mesin Universal AI, posisi sumbu, jumlah dan foto yang jelas dari pelat nama amplifier asli dan konektor.Ini memungkinkan konfigurasi dan kompatibilitas untuk diperiksa sebelum penawaran dan pengiriman.

MencariElectro-Craft 48228001 / 9101-1748 servo amplifier untuk mesin Universal AI Anda?

Kirimkan kamimodel mesin, jumlah yang diperlukan, foto amplifier asli dan informasi nama pelat. Kami dapat membantu mengkonfirmasi konfigurasi bagian sebelum kutipan dan memberikan ketersediaan, kondisi, waktu dan pengiriman informasi.

Untuk kebutuhan pemeliharaan mesin yang mendesak, sertakan deskripsi kesalahan mesin saat ini dan posisi instalasi sehingga servo amplifier yang diminta dapat diperiksa lebih efisien.
