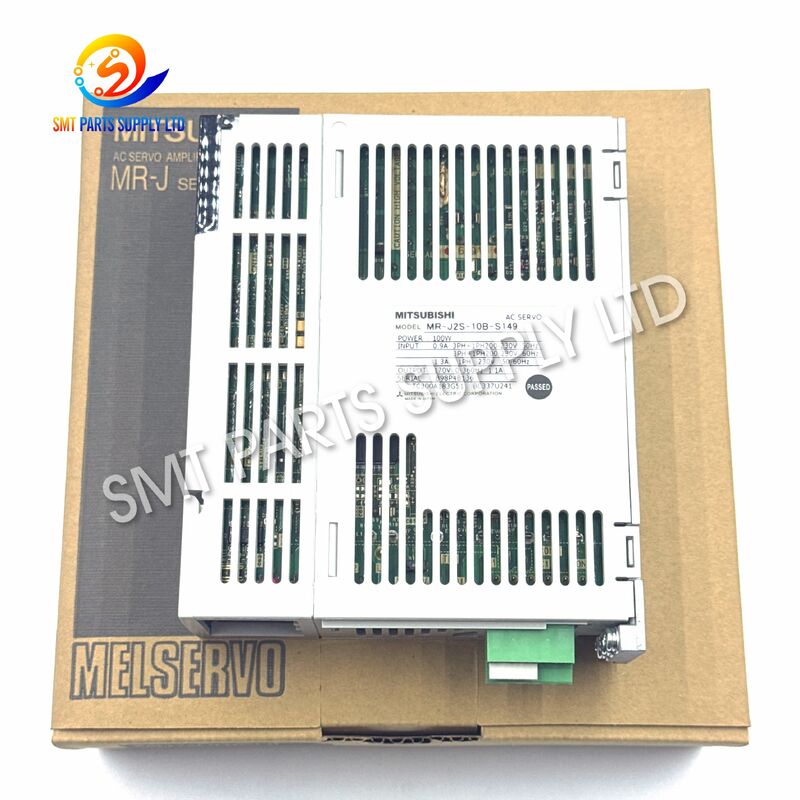

Penguat Servo Mitsubishi MR-J2S-10B-S149 100W untuk Pemasangan Hitachi GXH

Penguat Servo Mitsubishi MR-J2S-10B-S149 100W untuk Pemasangan Hitachi GXH

ItuPenguat Servo Mitsubishi MR-J2S-10B-S149adalah penggerak servo AC khusus yang digunakanMac pick-and-place Hitachi GXH

aplikasi hines dan tray mounter. Itu milik seri MELSERVO-J2-Super MR-J2S-B Mitsubishi dan dirancang untuk mengontrol pergerakan motor servo dengan posisi akurat dan respons berulang.

Platform standar MR-J2S-10B adalah aPenguat servo kelas 100W, sementara yang lengkapMR-J2S-10B-S149nomor mengidentifikasi versi spesifik yang diperlukan untuk peralatan tersebut. Seri MR-J2S-B berkomunikasi dengan pengontrol sistem servo mesin melaluiKomunikasi bus serial SSCNET, mentransmisikan informasi posisi dan kontrol gerak antara pengontrol dan amplifier.

Untuk pemeliharaan peralatan Hitachi GXH, pencocokan nomor model lengkap sangatlah penting. Akhiran S149 harus dipertahankan saat mencari penggantinya daripada hanya memilih berdasarkan nomor dasar MR-J2S-10B.

Menyebabkan

Penguat servo beroperasi terus menerus selama produksi SMT dan bertanggung jawab untuk mengendalikan pergerakan mesin frekuensi tinggi. Jam pengoperasian yang panjang, penuaan listrik, beban motor yang tidak normal, daya yang tidak stabil, masalah kabel, atau kerusakan elektronik internal pada akhirnya dapat menyebabkan kesalahan terkait servo.

Gejala umum yang mungkin memerlukan pemeriksaan atau penggantian meliputi:

Alarm servo tidak secara otomatis berarti amplifier itu sendiri telah rusak. Kondisi motor, kabel encoder, kabel SSCNET, beban mekanis, catu daya, dan parameter mesin juga harus diperiksa sebelum mengganti unit.

Larutan

Ketika penguat servo Hitachi GXH asli dipastikan rusak, gunakan yang samaMR-J2S-10B-S149model memberikan pendekatan penggantian praktis tanpa mendesain ulang sistem kontrol gerak asli alat berat.

Untuk lini produksi SMT yang lebih tua, menyimpan amplifier servo penting bisa sangat berguna karena waktu henti mesin yang disebabkan oleh penggerak yang dihentikan atau sulit diperoleh mungkin jauh lebih lama dibandingkan prosedur penggantian fisik.

Spesifikasi

Manual MR-J2S-B Mitsubishi mengidentifikasi seri ini sebagai kompatibel dengan SSCNET. Untuk MR-J2S-10B hingga MR-J2S-70B, Mitsubishi menentukan konfigurasi 3 fase 200-230VAC atau 1 fase 230VAC yang didukung tergantung pada pemasangan. Selalu ikuti kabel mesin asli dan papan nama amplifier daripada mengubah pengaturan daya yang ada.

Identifikasi Model

Aplikasi Hitachi GXH untuk MR-J2S-10B-S149 juga ditemukan dalam daftar suku cadang SMT saat ini yang secara khusus menggambarkannya sebagai penguat servo untuk pemasangan baki GXH.

Aplikasi

ItuMR-J2S-10B-S149terutama cocok untuk penggantian dan pemeliharaan mekanisme yang dikendalikan servo diMesin pick-and-place Hitachi GXH SMT.

Aplikasi yang umum meliputi:

Kontrol servo yang tepat sangat penting dalam peralatan SMT karena kesalahan pergerakan dapat memengaruhi penanganan komponen, akurasi posisi, stabilitas siklus, dan ketersediaan peralatan secara keseluruhan.

Cara Kerjanya

MR-J2S-10B-S149 bekerja antara pengontrol mesin dan motor servo.

1. Perintah Gerak

Pengontrol mesin Hitachi menghasilkan informasi pergerakan yang diperlukan sesuai dengan program produksi.

2. Komunikasi SSCNET

Seri MR-J2S-B menerima informasi kontrol melalui bus serial SSCNET. Mitsubishi menggambarkan arsitektur ini memungkinkan penguat servo memperoleh data posisi dari pengontrol sistem servo.

3. Amplifikasi Servo

Penguat mengubah perintah kontrol menjadi keluaran listrik yang diperlukan untuk mengoperasikan motor servo.

4. Gerakan Motorik

Daya disuplai melalui terminal motor U, V, dan W, menghasilkan gerakan sumbu servo yang terkendali.

5. Kontrol Umpan Balik

Umpan balik motorik memungkinkan sistem memantau pergerakan aktual dan mempertahankan posisi terkendali.

6. Pemantauan Perlindungan

Sistem servo memantau kondisi pengoperasian yang tidak normal dan dapat menghentikan pengoperasian ketika kesalahan terdeteksi untuk membantu melindungi peralatan.

Proses loop tertutup ini memungkinkan mesin SMT melakukan gerakan berulang dengan respons dan stabilitas posisi yang diperlukan dalam perakitan PCB otomatis.

Cara Memilih

Memilih penguat servo yang tepat memerlukan lebih dari sekadar mencocokkan merek Mitsubishi atau seri MR-J2S saja.

Catatan Seleksi Penting

Melakukanbukansecara otomatis menggantikanMR-J2S-10B-S149dengan standarMR-J2S-10Bhanya karena bilangan pokoknya serupa.

ItuAkhiran S149 mengidentifikasi versi khusus, jadi nomor lengkapnya harus dicocokkan jika memungkinkan. Parameter mesin, konfigurasi OEM, firmware, atau persyaratan khusus aplikasi mungkin berbeda.

Untuk akurasi konfirmasi tertinggi, berikan:

Foto label MR-J2S-10B-S149 + model mesin Hitachi GXH + model motor servo + kode alarm.

Pertanyaan Umum

Q1: Mesin apa yang digunakan untuk MR-J2S-10B-S149?

MR-J2S-10B-S149 digunakan sebagai penguat servo Mitsubishi diPeralatan pick-and-place dan pemasangan baki Hitachi GXH SMT, mendukung gerakan sumbu servo dan kontrol posisi.

Q2: Apa kelas daya MR-J2S-10B-S149?

Penguat dasarnya, MR-J2S-10B, milik MitsubishiKelas penguat servo 100W. Akhiran S149 mengidentifikasi versi khusus yang digunakan untuk aplikasi peralatan tertentu.

Q3: Dapatkah MR-J2S-10B menggantikan MR-J2S-10B-S149 secara langsung?

Pertukaran langsung tidak boleh diasumsikan. Meskipun keduanya berbagi model dasar MR-J2S-10B, akhiran S149 mungkin mewakili konfigurasi khusus OEM. Dianjurkan untuk mencocokkan model asli yang lengkap.

Q4: Apakah ini penguat servo SSCNET?

Ya. ItuSeri MR-J2S-B kompatibel dengan SSCNETdan berkomunikasi dengan pengontrol sistem servo melalui jaringan servo serial Mitsubishi.

Q5: Informasi apa yang harus saya kirimkan untuk mendapatkan penawaran?

Harap berikanModel MR-J2S-10B-S149, jumlah yang dibutuhkan, kondisi produk, informasi mesin Hitachi GXH, dan sebaiknya foto yang jelas dari label amplifier asli. Hal ini memungkinkan konfirmasi dan penawaran kompatibilitas lebih cepat.

Hubungi kami

Mencari aPenguat Servo Mitsubishi MR-J2S-10B-S149 untuk Hitachi GXH?

Kirimkan kepada kami milik Andanomor bagian, jumlah, foto label asli, dan model mesin. Kami dapat membantu mengonfirmasi versi yang benar, memeriksa ketersediaan, dan memberikan penawaran harga yang kompetitif untuk kebutuhan pemeliharaan atau suku cadang SMT Anda.
