JUKI 40107797 40046935 40046936 40046937 40075460 Sabuk Konveyor SMT

Sabuk Konveyor SMT JUKI 40107797 40046935 40046936 40046937 40075460

Sabuk konveyor SMT JUKI 40107797, 40046935, 40046936, 40046937, dan 40075460 dirancang untuk bagian transfer PCB dalam peralatan penempatan permukaan yang kompatibel. Sabuk ini mendukung pemuatan papan yang stabil, transportasi internal, pemosisian, dan pembongkaran selama produksi SMT berkelanjutan.

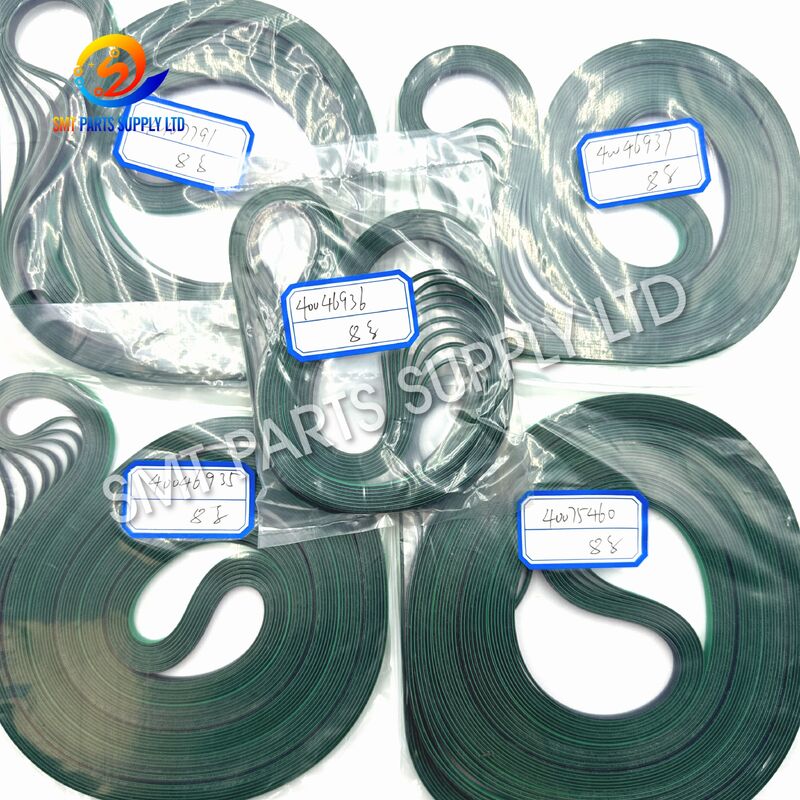

Grup produk mencakup posisi dan konfigurasi sabuk yang berbeda daripada satu sabuk universal. Referensi yang diverifikasi termasuk Sabuk Konveyor 40046935 S, Sabuk Konveyor 40046936 J, Sabuk Konveyor Masuk/Keluar 40046937, dan Sabuk Konveyor 40075460 S(E). Tiga referensi pertama umumnya dikaitkan dengan rakitan konveyor FX-3 dan FX-3RA, sementara 40075460 umumnya terdaftar sebagai sabuk konveyor S(E)250 atau S(E)350 untuk konfigurasi mesin JX dan terkait yang dipilih. Kompatibilitas harus selalu dikonfirmasi menggunakan model mesin, spesifikasi rel, label sabuk asli, dimensi sabuk, dan posisi pemasangan.

Sabuk pengganti ini cocok untuk pemeliharaan preventif, perbaikan darurat, pembangunan kembali lini produksi, dan inventaris suku cadang. Kirimkan model mesin Anda, nomor suku cadang asli, foto sabuk, dan dimensi untuk identifikasi dan kutipan yang lebih cepat.

Daftar suku cadang publik mengidentifikasi 40046935 sebagai Sabuk Konveyor S, 40046936 sebagai Sabuk Konveyor J, dan 40046937 sebagai Sabuk Konveyor Masuk/Keluar untuk peralatan FX-3 atau FX-3RA. Katalog publik juga mengidentifikasi 40075460 sebagai Sabuk Konveyor S(E)250 atau S(E)350.

Sabuk konveyor SMT beroperasi terus menerus di bawah pembebanan berulang, ketegangan, gesekan, dan perubahan suhu. Meskipun sabuknya tampak sederhana, kondisinya secara langsung memengaruhi stabilitas transfer PCB dan ketersediaan mesin.

Permukaan sabuk secara bertahap menjadi halus, terpoles, retak, atau rusak secara lokal. Pengurangan gesekan dapat menyebabkan PCB tergelincir selama pemuatan atau pembongkaran.

Jam operasi yang lama dapat menyebabkan sabuk meregang. Sabuk yang memanjang dapat kehilangan ketegangan yang benar dan dapat bergerak tidak merata di sekitar puli penggerak dan pemandu.

Pelacakan yang salah, puli yang rusak, ketegangan yang berlebihan, atau rel yang tidak sejajar dapat mengikis tepi sabuk. Bahan yang terkoyak dapat menciptakan partikel atau mengganggu mekanisme di dekatnya.

Debu, pelumas, residu perekat, dan kontaminasi produksi dapat mengurangi cengkeraman sabuk. Kontaminasi juga dapat meningkatkan keausan yang tidak merata antara rel konveyor kiri dan kanan.

Sabuk yang terlalu longgar dapat tergelincir atau melompat. Sabuk yang terlalu kencang dapat membebani bantalan, puli, poros, atau motor konveyor.

Memasang sabuk baru tanpa memeriksa jalur puli dapat menyebabkan kegagalan sabuk prematur. Ketidaksejajaran dapat memaksa sabuk ke satu sisi dan merusak tepi sabuk.

Sabuk dengan warna dan penampilan serupa mungkin memiliki panjang, lebar, ketebalan, tekstur permukaan, struktur sambungan, atau posisi aplikasi yang berbeda. Memilih hanya berdasarkan penampilan dapat mengakibatkan kegagalan pemasangan.

Solusi penggantian yang benar dimulai dengan identifikasi yang akurat. Setiap sabuk harus sesuai dengan nomor suku cadang asli, konfigurasi mesin, posisi konveyor, dan dimensi fisik.

Proses pasokan kami dapat mendukung metode identifikasi berikut:

Untuk 40046935, 40046936, dan 40046937, deskripsi suku cadang standar dan asosiasi FX-3/FX-3RA didokumentasikan dalam katalog suku cadang publik. Untuk 40075460, daftar dapat menggambarkan sabuk sebagai S(E)250 atau S(E)350, sehingga lebar konveyor dan konfigurasi mesin harus dinyatakan dalam pertanyaan.

Untuk 40107797, harap kirimkan foto label asli. Daftar publik lebih umum mengidentifikasi grup sabuk konveyor JX sebagai 40107791, 40107792, dan 40107793 untuk mesin JX-200 dan JX-300.

Keluarga mesin yang sama dapat menggunakan sabuk yang berbeda sesuai dengan lebar konveyor, posisi rel, versi produksi, dan konfigurasi mekanis. Dimensi tidak boleh disalin dari sabuk lain hanya karena warna atau penampilannya serupa.

Untuk kutipan yang akurat, harap berikan:

1. Model mesin lengkap.
2. Nomor seri mesin jika tersedia.
3. Nomor suku cadang sabuk asli.
4. Posisi pemasangan sabuk.
5. Lebar sabuk.
6. Ketebalan sabuk.
7. Lingkar sabuk.
8. Foto yang jelas dari kedua sisi.
9. Foto sambungan sabuk.
10. Kuantitas yang dibutuhkan dan kondisi yang disukai.

Sabuk konveyor SMT ini digunakan dalam rakitan transfer PCB di mana gerakan yang stabil dan tersinkronisasi diperlukan.

• Pabrik layanan manufaktur elektronik.
• Pabrik perakitan PCB.
• Lini produksi elektronik konsumen.
• Perakitan elektronik otomotif.
• Manufaktur PCB kontrol industri.
• Produksi elektronik LED dan pencahayaan.
• Perakitan peralatan komunikasi.
• Manufaktur elektronik medis.
• Bengkel perbaikan mesin SMT.
• Distributor suku cadang dan penyedia pemeliharaan.

Motor konveyor mentransfer gaya putar ke puli penggerak. Puli menggerakkan sabuk di sepanjang rel konveyor, dan permukaan gesekan sabuk membawa PCB dengan tepinya.

Urutan operasi lengkap umumnya mencakup tahap-tahap berikut:

Operasi yang stabil bergantung pada lebih dari sekadar sabuk. Komponen berikut harus diperiksa selama penggantian:

• Puli penggerak.
• Puli idler.
• Motor konveyor.
• Bantalan.
• Roda pemandu.
• Keselarasan rel.
• Mekanisme penegang.
• Sensor PCB.
• Mekanisme penghenti.
• Sinkronisasi konveyor kiri dan kanan.

Sabuk pengganti berkualitas tinggi mungkin masih cepat aus ketika puli rusak atau rel tidak sejajar. Memeriksa seluruh jalur konveyor membantu memperpanjang masa pakai.

Gunakan nomor yang tercetak pada kemasan sabuk, daftar suku cadang mesin, catatan pemeliharaan, atau label asli.

Jangan hanya mengandalkan nama mesin. Satu mesin dapat menggunakan beberapa sabuk konveyor di posisi yang berbeda.

Konfirmasikan apakah sabuk dipasang di:

• Konveyor input.
• Konveyor output.
• Konveyor utama.
• Bagian konveyor S.
• Bagian konveyor J.
• Bagian S(E)250.
• Bagian S(E)350.
• Rel kiri.
• Rel kanan.
• Modul transfer internal.

Misalnya, 40046935, 40046936, dan 40046937 secara publik dikaitkan dengan rakitan konveyor FX-3 dan FX-3RA. Referensi 40075460 umumnya digambarkan sebagai sabuk konveyor S(E)250 atau S(E)350, dengan aplikasi bervariasi berdasarkan konfigurasi mesin.

Ukur sabuk tanpa peregangan berlebihan.

Periksa apakah sabuk memiliki:

• Permukaan halus atau bertekstur.
• Lapisan kain yang diperkuat.
• Sambungan yang terlihat.
• Permukaan yang terarah.
• Profil tepi khusus.
• Cetak atau tanda identifikasi.
• Permukaan dalam dan luar yang berbeda.

Daftar publik yang andal untuk sabuk seri JX umumnya menunjukkan 40107791, 40107792, dan 40107793. Oleh karena itu, 40107797 tidak boleh ditetapkan model mesin atau posisi sabuk tanpa label asli atau konfirmasi fisik.

Pertanyaan lengkap membantu kami mengutip lebih cepat dan mengurangi kesalahan pemilihan.

Format pertanyaan yang direkomendasikan:

• Model mesin:
• Nomor seri mesin:
• Nomor suku cadang yang dibutuhkan:
• Posisi sabuk:
• Lebar konveyor:
• Dimensi sabuk:
• Kondisi asli atau kompatibel:
• Kuantitas yang dibutuhkan:
• Negara tujuan pengiriman:
• Foto produk terlampir: Ya/Tidak

1. Matikan dan isolasi daya mesin.
2. Catat rute sabuk asli.
3. Foto posisi puli dan penegang.
4. Periksa nomor suku cadang sabuk baru.
5. Bandingkan dimensi sabuk baru dan lama.
6. Bersihkan permukaan puli.
7. Periksa bantalan dan roda pemandu.
8. Singkirkan bahan asing dari rel.
9. Periksa apakah kedua sisi konveyor memerlukan penggantian yang cocok.
10. Siapkan alat yang benar sesuai manual pemeliharaan.

• Hindari memutar atau melipat sabuk secara tajam.
• Jaga kebersihan permukaan berjalan.
• Pasang sabuk sesuai jalur asli.
• Pastikan sabuk berada di tengah setiap puli.
• Berikan ketegangan yang seimbang.
• Putar konveyor secara manual sebelum menyalakan mesin.
• Periksa bahwa sabuk tidak menyentuh tepi rel.
• Pastikan sensor dan kabel tetap pada posisi aslinya.

Pemasangan harus diselesaikan oleh personel pemeliharaan terlatih sesuai dengan prosedur keselamatan pabrikan mesin.

Setiap pengiriman dapat diperiksa sesuai dengan spesifikasi pembelian yang dikonfirmasi.

Setelah menerima barang, bandingkan:

• Label paket.
• Nomor suku cadang.
• Lebar sabuk.
• Lingkar sabuk.
• Permukaan sabuk.
• Posisi sambungan.
• Arah pemasangan.
• Kuantitas yang dipesan.
• Kondisi fisik.
• Kompatibilitas dengan sabuk yang dilepas.

Jangan memasang sabuk jika nomor suku cadang atau dimensi berbeda dari sampel asli. Hubungi pemasok terlebih dahulu untuk konfirmasi.

Sabuk harus dikemas tanpa lipatan atau kompresi yang parah. Kemasan pelindung individu membantu mencegah kontaminasi, deformasi, dan kerusakan permukaan selama transportasi internasional.

• Simpan di lingkungan yang bersih dan kering.
• Hindari sinar matahari langsung.
• Jauhkan dari peralatan bersuhu tinggi.
• Cegah kontak dengan minyak dan bahan kimia agresif.
• Jangan meletakkan benda berat di atas sabuk.
• Hindari melipat sabuk secara tajam.
• Simpan label identifikasi asli.
• Gunakan inventaris yang lebih lama terlebih dahulu.
• Periksa sabuk yang disimpan sebelum pemasangan.
• Simpan catatan nomor suku cadang dan aplikasi mesin.

Tidak. Mereka adalah referensi sabuk yang berbeda yang digunakan di posisi konveyor yang berbeda. Daftar suku cadang publik mengidentifikasi 40046935 sebagai Sabuk Konveyor S, 40046936 sebagai Sabuk Konveyor J, dan 40046937 sebagai Sabuk Konveyor Masuk/Keluar untuk peralatan FX-3 dan FX-3RA.

40075460 umumnya diidentifikasi sebagai Sabuk Konveyor S(E)250 atau S(E)350. Daftar publik mengaitkannya dengan konfigurasi mesin JX-300/JX-350 dan terkait yang dipilih. Harap konfirmasikan lebar konveyor, model mesin, dan sabuk asli sebelum memesan.

Ini tidak dikonfirmasi oleh referensi silang publik yang andal yang ditinjau untuk halaman produk ini. Nomor sabuk seri JX yang umum terdaftar adalah 40107791, 40107792, dan 40107793. Harap kirimkan label asli atau konfirmasikan apakah 40107797 adalah kesalahan pengetikan.

Harap berikan model mesin, nomor suku cadang asli, posisi sabuk, lebar, lingkar, ketebalan, kuantitas yang dibutuhkan, dan foto sabuk lama yang jelas. Untuk 40075460, juga tentukan apakah konfigurasi konveyor adalah S(E)250 atau S(E)350.

Kondisi pasokan dapat dikutip sesuai ketersediaan dan persyaratan pelanggan. Harap nyatakan apakah Anda memerlukan suku cadang baru asli atau baru yang kompatibel. Semua detail kompatibilitas harus dikonfirmasi sebelum pembayaran dan pengiriman.

Perlu bantuan mengidentifikasi sabuk konveyor SMT yang tepat?

Kirimkan informasi berikut kepada kami untuk kutipan cepat:

• Nomor suku cadang yang dibutuhkan.
• Model mesin.
• Posisi konveyor.
• Dimensi sabuk.
• Foto sabuk asli.
• Kuantitas yang dibutuhkan.
• Negara tujuan.

Hubungi kami untuk JUKI 40046935, 40046936, 40046937, 40075460, dan pertanyaan sabuk konveyor SMT lainnya. Untuk referensi 40107797, harap lampirkan label asli atau informasi mesin sehingga sabuk yang benar dapat diverifikasi sebelum kutipan.

Pemberitahuan Merek Dagang: Nama model dan nomor suku cadang JUKI hanya digunakan untuk mengidentifikasi kompatibilitas. Penjual adalah pemasok suku cadang SMT independen kecuali dinyatakan lain dalam kutipan.
