MITSUBISHI HC-BP0136D-S1 10W Motor Sumbu T KE2070/2080/FX-3 40044533 AZ4542017

MITSUBISHI HC-BP0136D-S1 10W T-Axis Motor KE2070/2080/FX-3 40044533 AZ4542017

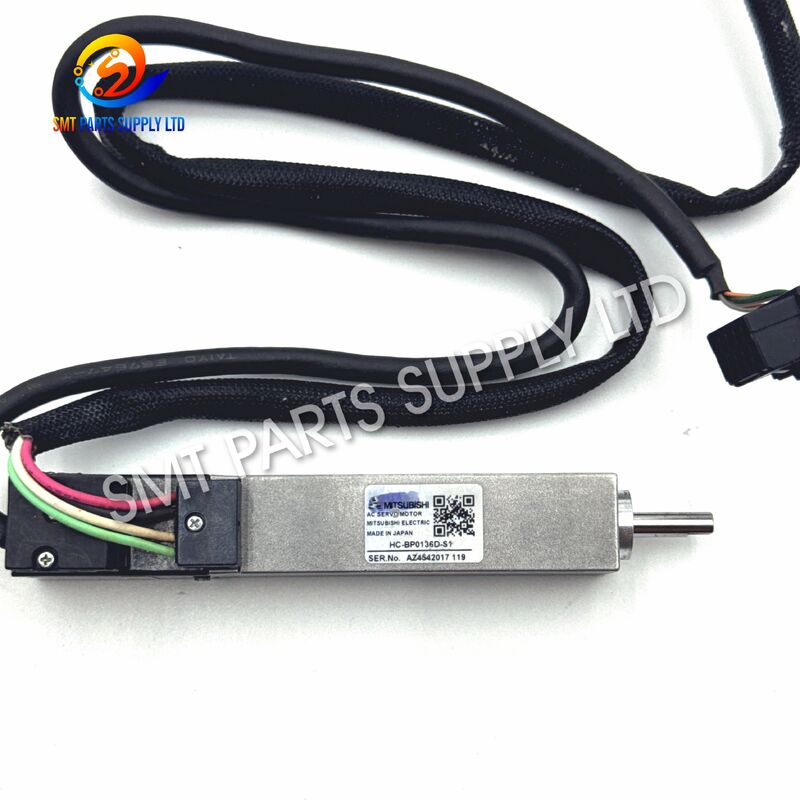

MITSUBISHI HC-BP0136D-S1 adalah kompak 10W AC servo motor yang dikembangkan untuk presisi gerak putar dalam peralatan industri otomatis.biasanya dipasang sebagai motor sumbu T atau sumbu theta, mengontrol posisi rotasi mekanisme penempatan selama pengambilan komponen, keselarasan, dan pemasangan.

Motor ini biasanya dikaitkan dengan nomor bagian peralatan 40044533 dan digunakan dalam konfigurasi mesin penempatan KE-2070, KE-2080, dan FX-3 yang dipilih.Posisi responsif, dan gerakan putar berulang yang diperlukan untuk perakitan PCB berkecepatan tinggi.

Motor pengganti ini cocok untuk pemeliharaan mesin, pemulihan lini produksi, penyimpanan suku cadang pencegahan, dan perbaikan sumbu kepala.Nomor bagian peralatan, gaya konektor, struktur poros, titik pemasangan, model mesin, dan label motor yang ada sebelum memesan.

Motor sumbu T mengontrol gerakan rotasi mekanisme penempatan.komponen elektronik tidak hanya harus dipindahkan ke koordinat X dan Y yang benar tetapi juga harus diputar ke sudut pemasangan yang diperlukan.

Motor sumbu T yang berfungsi dengan baik membantu mesin:

Ketika motor menjadi tidak stabil, kepala penempatan mungkin gagal mencapai sudut yang diperintahkan, menghasilkan alarm poros, menghasilkan kebisingan abnormal, atau menciptakan orientasi komponen yang tidak konsisten.Diagnosis dan penggantian yang tepat waktu dapat membantu mengembalikan operasi mesin dan mencegah kerusakan mekanik atau listrik tambahan.

Beberapa kondisi operasi dapat menyebabkan kegagalan, penurunan akurasi, atau kinerja servo sumbu T SMT yang tidak stabil.

Percepatan terus menerus, perlambatan, dan perubahan arah dapat secara bertahap mempengaruhi bantalan, poros motor, kopling, dan mekanisme putar yang terhubung.atau ketidakstabilan rotasi.

Debu, residu lemak, fragmen komponen, partikel pasta solder, dan kontaminan produksi lainnya dapat masuk ke area pemasangan motor.Kontaminasi yang terkumpul dapat meningkatkan ketahanan mekanik dan mempengaruhi disipasi panas.

Mekanisme kepala yang macet, kopling yang rusak, poros yang tidak selaras, atau bagian berputar yang dibatasi dapat menimbulkan beban yang berlebihan pada motor.Mengganti motor tanpa memperbaiki penyebab mekanis dapat menyebabkan kegagalan berulang.

Kabel motor yang rusak, terminal yang longgar, konektor yang terkontaminasi, kontak yang rusak, atau kerusakan kabel yang berkala dapat menyebabkan gejala yang mirip dengan kegagalan motor.Oleh karena itu kabel dan konektor harus diperiksa sebelum diganti.

Sistem servo bergantung pada umpan balik posisi untuk mempertahankan gerakan yang terkontrol.atau kegagalan untuk menyelesaikan inisialisasi.

Ventilasi yang terbatas, overload terus menerus, suhu lingkungan yang tinggi, atau transfer panas yang buruk dapat meningkatkan suhu operasi.

Motor beroperasi sebagai bagian dari sistem kontrol servo yang lengkap.atau kesalahan papan kontrol dapat mempengaruhi kinerja motor bahkan ketika motor itu sendiri secara mekanis sehat.

Alinasi poros yang salah, kekuatan pengikat yang berlebihan, ketegangan kabel, benturan selama perakitan, atau model pengganti yang tidak cocok dapat menyebabkan operasi yang tidak normal setelah pemasangan.

Gejala-gejala ini tidak selalu membuktikan bahwa motor tersebut cacat. Pemeriksaan lengkap terhadap motor, kabel, konektor, perakitan mekanis, pengemudi, dan riwayat alarm mesin disarankan.

Mengganti motor asli dengan motor HC-BP0136D-S1 yang diidentifikasi dengan benar dapat membantu memulihkan gerakan sumbu T yang stabil ketika pengujian mengkonfirmasi bahwa motor yang ada rusak.

Proses penggantian yang tepat harus mencakup langkah-langkah berikut:

Mengganti hanya motor mungkin tidak menyelesaikan masalah ketika kegagalan asli disebabkan oleh mekanisme macet, kabel rusak, output driver yang salah, atau kesalahan papan kontrol.Seluruh sistem sumbu harus diperiksa sebelum mesin pengganti dihidupkan..

Hanya spesifikasi yang jelas ditunjukkan pada label motor yang sebenarnya atau dikonfirmasi oleh catatan bagian peralatan yang harus digunakan sebagai kriteria pembelian akhir.Ukuran poros, karakteristik encoder, dan dimensi instalasi tidak harus diasumsikan hanya dari motor yang terlihat mirip.

Format motor kompak cocok untuk mekanisme mesin di mana ruang instalasi terbatas tetapi diperlukan kontrol putar responsif.

Motor mendukung gerakan sudut yang terkontrol dari mekanisme penempatan, membantu mesin mengorientasikan komponen sebelum pemasangan.

HC-BP0136D-S1 mengidentifikasi konfigurasi motor tertentu. akhiran lengkap penting karena motor dengan nomor dasar yang sama dapat menggunakan poros yang berbeda, sistem umpan balik,konektor, kabel, atau spesifikasi internal.

Motor dapat disimpan sebagai suku cadang penting untuk pabrik yang mengoperasikan peralatan penempatan yang kompatibel.Menjaga penggantian yang telah dikonfirmasi dapat mengurangi waktu tunggu selama kerusakan yang tidak terduga.

Model HC-BP0136D-S1 dan nomor bagian peralatan umum 40044533 memungkinkan insinyur pemeliharaan dan departemen pembelian untuk membandingkan penggantian dengan catatan mesin dan motor yang dihapus.

Kemasan pelindung dapat membantu mengurangi risiko kerusakan konektor, kabel, poros, dan perumahan selama transportasi internasional.

Motor HC-BP0136D-S1 terutama digunakan dalam peralatan manufaktur elektronik otomatis yang membutuhkan gerak putar terkontrol.

Aplikasi utamanya adalah sumbu rotasi dari mekanisme penempatan.Motor menerima perintah dari sistem kontrol mesin dan memutar nozzle atau head assembly terkait ke sudut yang diprogram.

Hal ini dapat digunakan saat melayani perakitan kepala yang terkena alarm rotasi, gerakan theta yang tidak stabil, kebisingan motor yang abnormal, atau posisi servo yang gagal.

Fasilitas perbaikan profesional dapat menggunakan motor untuk pemecahan masalah, penggantian, rekonstruksi kepala, dan pengujian fungsional peralatan yang kompatibel.

Penyedia layanan manufaktur elektronik dapat menyimpan motor dalam persediaan pemeliharaan untuk mengurangi gangguan produksi ketika kegagalan motor sumbu T yang dikonfirmasi terjadi.

Distributor yang melayani pengguna mesin penempatan dapat menyimpan barang untuk pelanggan yang membutuhkan penggantian motor model tertentu.

Pabrik yang mengoperasikan beberapa mesin yang kompatibel dapat menyimpan satu atau lebih motor yang dikonfirmasi sebagai suku cadang darurat, terutama ketika waktu henti peralatan memiliki biaya produksi yang tinggi.

Produsen mesin dapat menggunakan revisi motor yang berbeda dalam keluarga mesin yang sama.

HC-BP0136D-S1 beroperasi dalam sistem servo loop tertutup.

Pengontrol mesin penempatan menghitung sudut putaran yang diperlukan sesuai dengan data komponen, posisi pickup, hasil penglihatan, dan koordinat penempatan PCB.

Elektronik servo-control yang terkait mengirimkan daya listrik yang dikendalikan ke motor.

Motor mengubah energi listrik menjadi rotasi mekanis yang terkontrol. Gerakan ini ditransfer melalui poros, kopling, atau mekanisme kepala yang terhubung.

Sistem servo menerima umpan balik yang mewakili posisi motor. pengontrol membandingkan posisi aktual dengan posisi yang diperintahkan.

Ketika ada perbedaan antara posisi yang diperintahkan dan posisi aktual, pengontrol menyesuaikan output motor sampai sudut yang diperlukan dicapai dalam toleransi yang diizinkan.

Setelah koreksi rotasi selesai, proses penempatan dilanjutkan. Komponen dipasang pada PCB pada sudut yang diprogram.

Siklus ini berulang kali terjadi selama produksi. Oleh karena itu respon motor yang dapat diandalkan penting untuk kinerja mesin yang berkelanjutan.

Memilih servo motor yang tepat membutuhkan lebih dari sekadar pencocokan penampilan umum.

Penamaan yang benar adalah:

HC-BP0136D-S1

Jangan mengabaikan akhiran D-S1. Nomor model yang sama mungkin tidak dapat ditukar secara listrik atau mekanis.

Periksa apakah catatan bagian mesin atau komponen asli menunjukkan:

40044533

Nomor bagian peralatan memberikan referensi tambahan untuk pengadaan.

Berikan model peralatan yang tepat, seperti KE-2070, KE-2080, atau FX-3. sertakan nomor seri mesin jika memungkinkan.

Kirimkan foto yang jelas menunjukkan:

Mesin pengganti harus sesuai dengan mesin asli dalam:

• Bentuk rumah
• Posisi lubang pemasangan
• Diameter poros
• Panjang poros
• Desain ujung poros
• Arah outlet kabel
• Jenis konektor
• Panjang kabel
• Pengaturan pengkode
• Orientasi pemasangan

Kondisi yang tersedia dapat mencakup:

Kutipan harus dengan jelas menyatakan kondisi yang ditawarkan.

Alarm sumbu T juga dapat disebabkan oleh kabel, konektor, driver, papan kontrol, kopling, bantalan, mekanisme kepala, atau pengaturan parameter.Mengkonfirmasi komponen yang benar-benar rusak mengurangi biaya penggantian yang tidak perlu.

Memberikan informasi lengkap membantu mengurangi kesalahan kompatibilitas dan penundaan penawaran.

Setiap motor harus diperiksa sesuai dengan kondisi yang ditawarkan sebelum pengiriman.

• Verifikasi model lengkap
• Perbandingan nomor bagian
• Pemeriksaan kondisi label
• Perbandingan tanda referensi
• Konfirmasi kuantitas

• Kondisi perumahan
• Kondisi poros
• Kondisi konektor
• Kondisi kabel
• Kondisi titik pemasangan
• Pemeriksaan kerusakan yang terlihat
• Pemeriksaan kontaminasi

Pengujian fungsional tergantung pada kondisi motor, peralatan yang tersedia, dan perjanjian pesanan. Pengujian dapat mencakup pemeriksaan kontinuitas, pemeriksaan isolasi, penilaian rotasi, pemeriksaan umpan balik,atau operasi berbasis mesin jika fasilitas yang sesuai tersedia.

Motor harus diikat agar tidak bergerak di dalam karton. poros, kabel, dan konektor membutuhkan perlindungan tambahan terhadap benturan dan kompresi.

Persyaratan kemasan khusus dapat diatur sesuai dengan jumlah pesanan dan metode transportasi.

Pemasangan harus diselesaikan oleh personil pemeliharaan yang berkualitas.

Sebelum pemasangan:

1. Matikan peralatan dan ikuti prosedur keselamatan listrik.
2. Catat rute kabel yang ada dan orientasi motor.
3. Periksa mekanisme mekanik untuk perlawanan.
4. Bandingkan label motor lama dan pengganti.
5. Konfirmasi bahwa poros pengganti dan dimensi pemasangan sesuai.
6. Periksa kabel, konektor, dan komponen penggerak terkait.

Selama pemasangan:

1. Jangan memukul poros mesin.
2. Jangan memaksa motor ke kopling yang salah.
3. Hindari menarik atau memutar kabel motor.
4. Tekan pengikat pemasangan secara merata.
5. Jaga konektor bersih dan benar-benar duduk.
6. Kembalikan kabel penjepit dan penutup pelindung dengan benar.

Setelah dipasang:

1. Periksa gerakan mekanis bebas sebelum operasi penuh.
2. Daya pada mesin sesuai dengan prosedur perawatan.
3. Kembali asal lengkap atau inisialisasi sumbu.
4. Perhatikan mesin untuk alarm, kebisingan, getaran, dan pemanasan yang tidak normal.
5. Melakukan kalibrasi bila diperlukan.
6. Jalankan tes penempatan terkontrol sebelum produksi massal.

Jangan menerapkan pelumas yang tidak ditentukan langsung ke motor, konektor, atau komponen umpan balik.

Nomor mesin dan nomor bagian peralatan lengkap ditunjukkan dengan jelas untuk menyederhanakan konfirmasi pembelian.

Pemesanan minimal satu bagian mendukung penggantian darurat dan pemulihan mesin.

Kondisi asli yang baru dan diuji asli digunakan dapat dikutip sesuai dengan ketersediaan stok dan anggaran pelanggan.

Motor dapat dikemas untuk pengiriman ke pabrik elektronik, perusahaan pemeliharaan SMT, distributor, dan pusat perbaikan di Eropa, Amerika Utara, Asia Tenggara, dan pasar industri lainnya.

Pelanggan dapat memberikan foto label motor, informasi mesin, dan jumlah yang dibutuhkan untuk perbandingan sebelum kutipan.

Kondisi, kuantitas, waktu pengiriman, garansi, kemasan, dan syarat pengiriman dapat dikonfirmasi sebelum pesanan diselesaikan.

HC-BP0136D-S1 adalah servo motor AC daripada servo amplifier atau driver yang terpisah.Kategori produk yang benar adalah servo motor, meskipun beberapa kategori online menggabungkan motor dan pengemudi.

Motor ini biasanya didokumentasikan untuk konfigurasi mesin penempatan KE-2070, KE-2080, dan FX-3 SMT yang dipilih, biasanya dalam aplikasi sumbu T atau sumbu theta.kompatibilitas harus dikonfirmasi menggunakan label asli, nomor bagian 40044533, konektor, poros, dan informasi seri mesin.

HC-BP0136D-S1 adalah model motor utama, sementara 40044533 adalah nomor bagian peralatan yang sering didokumentasikan.AZ4542017 dan 119 harus diperlakukan sebagai referensi tambahan atau tanda label kecuali dokumentasi peralatan pembeli mengidentifikasi mereka secara berbeda.Foto motor asli yang jelas dianjurkan sebelum memesan.

Silahkan berikan model motor lengkap, nomor bagian peralatan, model mesin, nomor seri mesin, jumlah yang diperlukan, kondisi produk yang disukai, negara tujuan,dan foto jelas dari label motor asli, konektor, kabel, poros, dan sisi pemasangan.

Pemasangan harus diselesaikan oleh personel pemeliharaan yang terlatih. Sebelum menghidupkan mesin, konfirmasi model, poros, dimensi pemasangan, konektor, rute kabel, dan gerakan mekanis.Kabel yang terkait, sistem penggerak, kopling, dan mekanisme kepala juga harus diperiksa.

Untuk harga, status stok, kondisi produk, konfirmasi kompatibilitas, waktu pengiriman, dan biaya pengiriman, silakan kirimkan informasi berikut:

• Motor model: HC-BP0136D-S1
• Nomor bagian peralatan: 40044533
• Merek referensi: AZ4542017 / 119
• Model mesin dan nomor seri
• Jumlah yang dibutuhkan
• Negara tujuan
• Foto yang jelas dari motor yang ada

Informasi produk yang jelas memungkinkan kami untuk memeriksa konfigurasi yang diminta dan mempersiapkan penawaran yang akurat dengan cepat.
