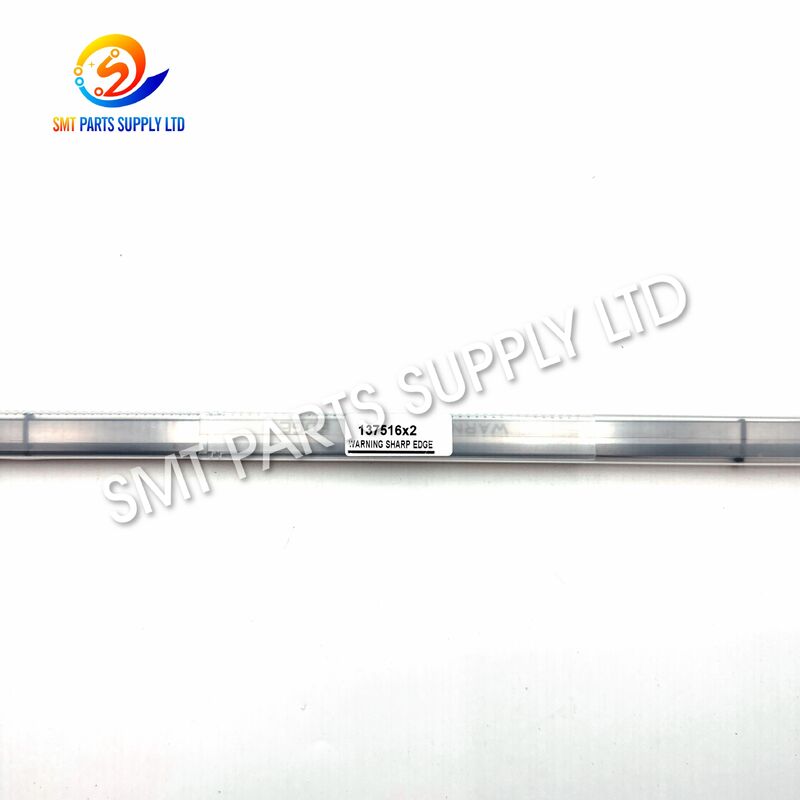

DEK 137516 215607 500mm Papan Penjepit Foil untuk 02i 03i

Foil penjepit papan DEK 137516 adalah suku cadang printer presisi yang digunakan untuk menopang dan mengamankan papan sirkuit cetak selama proses pencetakan pasta solder. Seringkali direferensikan silang dengan nomor suku cadang 215607 dan 03128529 dan dipasok untuk konfigurasi printer layar DEK yang kompatibel yang memerlukan rakitan penjepit papan foil atau shim 500mm.

Selama pencetakan, PCB harus tetap rata, terposisi dengan benar, dan stabil di bawah stensil. Foil penjepit papan yang aus, bengkok, atau tidak terpasang dengan benar dapat menyebabkan tepi PCB bergerak atau terangkat, yang mengakibatkan ketidaksejajaran pasta solder, ketinggian endapan yang tidak merata, cakupan bantalan yang tidak lengkap, atau kebocoran pasta yang berlebihan. Mengganti foil penjepit yang rusak membantu memulihkan dukungan PCB yang andal dan kinerja pencetakan yang lebih konsisten.

Komponen ini cocok untuk pabrik SMT, penyedia layanan manufaktur elektronik, perusahaan pemeliharaan printer, dan distributor suku cadang. Kompatibilitas harus dikonfirmasi sesuai dengan nomor suku cadang asli, struktur penjepit yang terpasang, model mesin, konfigurasi rel, dan panjang foil aktual sebelum memesan.

Foil penjepit papan beroperasi dekat dengan rel transportasi PCB dan berulang kali bersentuhan atau menopang tepi PCB. Siklus produksi berkelanjutan, tekanan mekanis, penyesuaian yang tidak tepat, dan kontaminasi secara bertahap dapat memengaruhi bentuk dan kinerjanya.

Deformasi kecil mungkin tampak tidak signifikan selama inspeksi visual, tetapi dapat memengaruhi dudukan PCB dan pengulangan pencetakan. Rakitan PCB berdensitas tinggi, komponen pitch halus, dan bukaan stensil sempit sangat sensitif terhadap dukungan papan yang tidak stabil.

Tim produksi dan pemeliharaan harus memeriksa rakitan penjepit ketika satu atau lebih kondisi berikut terjadi:

• Tepi PCB sedikit terangkat selama pencetakan.
• Penjajaran papan berubah di antara siklus pencetakan.
• Endapan pasta solder tidak konsisten di dekat tepi PCB.
• Papan tidak duduk rata terhadap sistem pendukung.
• Foil terlihat bengkok, tergores, retak, atau terdistorsi.
• Jalur transportasi PCB menjadi kurang stabil.
• Papan bersentuhan dengan stensil secara tidak merata.
• Cacat pencetakan meningkat setelah tabrakan atau penyesuaian rel.
• Mekanisme penjepit melakukan kontak abnormal selama operasi.
• Foil penjepit kiri dan kanan tidak lagi tampak simetris.
• Foil tidak kembali dengan lancar setelah dijepit.
• Mesin menghasilkan alarm posisi papan berulang.

Gejala-gejala ini juga dapat melibatkan komponen printer lainnya. Oleh karena itu, rel transportasi, penyetop papan, perkakas pendukung, sensor, silinder, dan aktuator penjepit harus diperiksa bersama saat mendiagnosis ketidakstabilan pencetakan.

Mengganti foil penjepit papan yang rusak dengan rakitan 500mm yang cocok dengan benar dapat membantu memulihkan geometri penjepitan asli dan meningkatkan stabilitas PCB selama pencetakan stensil.

Foil penjepit papan DEK 137516 / 215607 dirancang untuk menyediakan permukaan pendukung yang terkontrol di sepanjang tepi PCB. Ketika dipasang dan disesuaikan dengan benar, foil ini membantu menjaga papan sirkuit pada posisi yang dapat diulang saat stensil bersentuhan dengan PCB dan squeegee bergerak melintasi area pencetakan.

Foil penjepit tidak boleh dianggap sebagai koreksi independen untuk setiap cacat pencetakan pasta solder. Kondisi stensil yang tepat, tekanan squeegee, dukungan papan, kalibrasi printer, lebar rel, dan kelengkungan PCB juga harus dikontrol.

Penunjukan 500mm mengacu pada panjang foil penjepit nominal. Ini tidak boleh secara otomatis diartikan sebagai lebar PCB cetak maksimum atau lebar rel mesin total. Kemampuan mesin aktual tergantung pada model printer, sistem transportasi, konfigurasi rel yang terpasang, dan pengaturan produksi.

Referensi nomor suku cadang dapat berbeda tergantung pada generasi mesin, basis data pemasok, revisi, atau sistem penomoran historis. Pelanggan harus memberikan foto suku cadang yang terpasang dan pelat nama mesin jika ada ketidakpastian.

Foil penjepit papan 137516 digunakan dalam sistem penanganan dan penjepitan PCB printer pasta solder DEK yang kompatibel.

• Konfigurasi printer pasta solder DEK 02i
• Konfigurasi printer pasta solder DEK 03i
• Konfigurasi printer DEK Horizon pilihan
• Mesin yang menggunakan referensi penjepit 137516
• Mesin yang menggunakan referensi rakitan penjepit 215607
• Konfigurasi printer yang menggunakan 03128529
• Jalur pencetakan SMT yang memproses PCB kaku
• Produksi perakitan elektronik high-mix
• Jalur manufaktur elektronik kontrak
• Proyek perbaikan dan pemeliharaan printer

Foil penjepit papan bekerja sebagai bagian dari sistem transportasi dan pendukung PCB printer.

Selama urutan ini, foil penjepit harus tetap lurus dan sejajar dengan benar. Tepi kerjanya harus menopang papan tanpa menciptakan tekanan berlebihan, menggores PCB, atau mengganggu pergerakan konveyor.

Foil yang berfungsi dengan benar membantu menjaga PCB pada ketinggian yang stabil relatif terhadap stensil. Hal ini sangat penting saat mencetak papan dengan bantalan pitch halus, jejak komponen pasif kecil, komponen yang diakhiri bagian bawah, atau bukaan yang terletak di tepi.

Pencetakan pasta solder bergantung pada beberapa hubungan yang terkontrol:

• PCB harus tetap rata.
• Stensil harus sejajar dengan bantalan PCB.
• PCB harus bersentuhan dengan stensil secara konsisten.
• Sistem pendukung papan harus menahan tekanan pencetakan.
• Rel konveyor harus menahan PCB tanpa distorsi.
• Mekanisme penjepit harus dilepas tanpa mengganggu papan.

Ketika foil penjepit bengkok, PCB mungkin duduk pada ketinggian yang salah di dekat satu tepi. Hal ini dapat menghasilkan celah stensil-ke-papan yang tidak merata atau menyebabkan PCB bergeser selama pergerakan squeegee.

Karena beberapa parameter pencetakan dapat menghasilkan cacat yang serupa, staf pemeliharaan harus memverifikasi seluruh sistem penjepitan dan pendukung sebelum memutuskan tindakan korektif.

Memilih hanya berdasarkan penampilan visual dapat mengakibatkan pemasangan yang salah. Beberapa foil penjepit DEK mungkin terlihat serupa tetapi berbeda dalam panjang, pengaturan pemasangan, revisi, atau aplikasi.

Untuk kutipan yang lebih cepat dan akurat, kirimkan:

1. Nomor suku cadang yang diperlukan.
2. Model dan nomor seri printer.
3. Foto pelat nama mesin.
4. Foto foil penjepit yang dilepas.
5. Pengukuran panjang keseluruhan.
6. Foto close-up titik pemasangan.
7. Jumlah yang diperlukan.
8. Preferensi kondisi asli atau yang kompatibel.
9. Tujuan pengiriman.
10. Jadwal pengiriman yang diharapkan.

Memberikan detail ini mengurangi risiko memasok suku cadang yang terlihat serupa tetapi secara mekanis tidak kompatibel.

Konfigurasi printer dan rel yang berbeda mungkin menggunakan panjang foil yang berbeda.

Jangan mengganti foil 500mm dengan foil 520mm hanya karena dimensinya tampak dekat. Perbedaan posisi pemasangan, profil, dan pergerakan mekanis dapat memengaruhi operasi mesin.

Tergantung pada stok, anggaran, dan persyaratan pemeliharaan, berbagai opsi sumber mungkin tersedia.

Suku cadang baru asli mungkin lebih disukai ketika jalur produksi memerlukan kontrol komponen asli yang ketat, validasi internal, atau persetujuan pelanggan tertentu.

Foil penjepit baru yang kompatibel dapat memberikan opsi praktis bagi pabrik yang mencari biaya pemeliharaan yang terkontrol. Suku cadang harus diverifikasi untuk kesesuaian dimensi, kelurusan, struktur pemasangan, dan operasi fungsional sebelum digunakan dalam produksi.

Kutipan akhir harus menyatakan dengan jelas kondisi pasokan sehingga pelanggan dapat membuat keputusan pembelian yang terinformasi.

Pemasangan harus dilakukan oleh personel pemeliharaan printer SMT yang terlatih.

• Jangan memaksakan foil ke posisi pemasangan yang tidak cocok.
• Jangan membengkokkan foil untuk mengkompensasi suku cadang yang salah.
• Jangan operasikan printer jika foil mengganggu konveyor.
• Jangan gunakan PCB yang rusak sebagai referensi pemasangan.
• Jangan kencangkan satu titik pemasangan sepenuhnya sebelum menyelaraskan yang lain.
• Jangan gunakan alat abrasif pada tepi kerja.
• Jangan kembali langsung ke produksi massal tanpa uji fungsional.

Inspeksi rutin dapat memperpanjang masa pakai sistem penjepit papan dan mengurangi cacat pencetakan yang tidak terduga.

Gunakan bahan pembersih yang disetujui oleh prosedur pemeliharaan peralatan pabrik. Hindari pengikisan agresif atau pemolesan yang tidak terkontrol, yang dapat mengubah profil foil atau membuat gerinda.

Setelah dibersihkan, pastikan suku cadang kering dan bebas dari serat lepas sebelum mengembalikan printer ke operasi.

Setiap foil penjepit papan yang dipasok harus diperiksa sebelum pengiriman dan lagi sebelum pemasangan.

• Konfirmasi nomor suku cadang
• Konfirmasi panjang nominal
• Penampilan keseluruhan
• Kelurusan
• Kondisi titik pemasangan
• Kualitas tepi
• Kebersihan permukaan
• Pencocokan pasangan
• Pengemasan pelindung
• Verifikasi kuantitas

Kinerja mesin akhir harus dikonfirmasi dalam kondisi produksi normal pelanggan.

Foil penjepit papan adalah komponen presisi yang relatif panjang dan harus dilindungi dari pembengkokan selama transportasi.

• Ekspres internasional
• Angkutan udara
• Pengiriman konsolidasi
• Forwarder yang ditunjuk pelanggan
• Pengiriman gabungan dengan suku cadang SMT lainnya
• Pengiriman mesin mati mendesak

Pelanggan dapat meminta pengiriman bersama dengan sabuk, sensor, motor, silinder, komponen squeegee, dan suku cadang printer pasta solder lainnya.

Kami memeriksa nomor suku cadang utama, nomor referensi, model mesin, panjang, dan konfigurasi yang terpasang sebelum mengonfirmasi pesanan.

Opsi pasokan asli dan yang kompatibel dapat dikutip sesuai ketersediaan, tingkat kualitas yang dibutuhkan, dan anggaran pelanggan.

Rangkaian produk kami mencakup mesin penempatan SMT, printer pasta solder, feeder, nozzle, motor, sensor, papan kontrol, dan bahan habis pakai jalur produksi.

Komponen panjang dan mudah berubah bentuk dikemas dengan perlindungan tambahan untuk mengurangi kerusakan transportasi.

Memberikan foto suku cadang lama dan informasi mesin memungkinkan tim penjualan kami memeriksa produk dengan lebih efisien.

Pelanggan dapat menggabungkan suku cadang printer dengan komponen mesin SMT lainnya untuk mengurangi biaya pembelian dan transportasi.

Keduanya sering digunakan sebagai nomor referensi silang untuk rakitan foil penjepit papan 500mm. Referensi 03128529 juga dapat muncul di basis data pemasok. Karena penomoran dapat bervariasi berdasarkan revisi mesin, harap konfirmasikan suku cadang asli, model mesin, dan konfigurasi yang terpasang sebelum memesan.

Foil penjepit papan 500mm umumnya dipasok sebagai pasangan yang cocok, tetapi pengemasan dan jumlah pasokan dapat bervariasi. Harap sebutkan apakah Anda memerlukan satu buah, sepasang, atau rakitan penjepit lengkap saat meminta kutipan.

Tidak. Ini ditujukan untuk printer yang kompatibel yang menggunakan referensi 137516, 215607, atau 03128529 dan konfigurasi penjepit 500mm yang sesuai. Ini tidak boleh dipilih hanya berdasarkan nama merek DEK.

Harap berikan model mesin, nomor seri, nomor suku cadang lama, panjang keseluruhan, dan foto yang jelas dari foil yang dilepas dan area pemasangan. Tim penjualan kami dapat membandingkan informasi ini sebelum mengonfirmasi pesanan.

Penggantian direkomendasikan ketika foil menjadi bengkok, retak, tergores, kendor, atau tidak mampu menopang PCB secara merata. Ini juga harus diperiksa setelah tabrakan PCB, pergerakan rel yang tidak normal, atau cacat pencetakan area tepi yang tidak dapat dijelaskan.

Untuk harga, ketersediaan, verifikasi model yang kompatibel, atau pesanan suku cadang SMT gabungan, silakan kirim informasi berikut:

• Nomor suku cadang
• Model mesin
• Nomor seri mesin
• Jumlah yang diperlukan
• Foto suku cadang lama
• Negara pengiriman
• Persyaratan asli atau yang kompatibel
