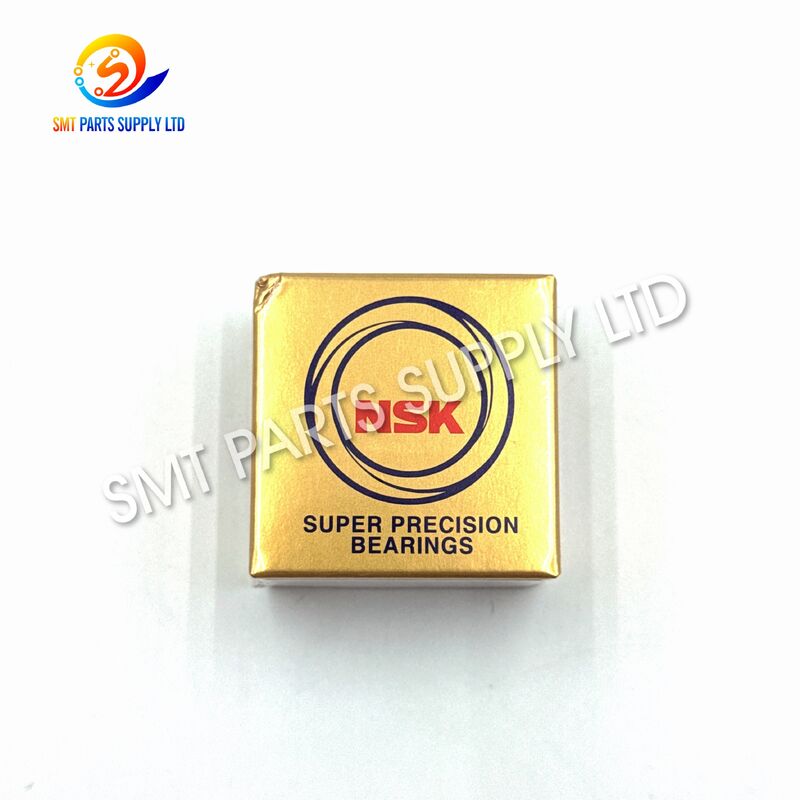

FUJI NSK 708ATYNDBMP5 H4218K Precision Bearing dengan Precision Grade P5 dan Back-to-Back Duplex Arrangement untuk NXT XP143

Bantalan presisi FUJI NSK 708ATYNDBMP5 H4218K dirancang untuk rakitan gerak terpilih yang digunakan dalam peralatan penempatan komponen elektronik FUJI. Bantalan ini umumnya disebut sebagai bantalan pengganti untuk konfigurasi FUJI NXT dan XP143 tertentu, meskipun sumbu pemasangan atau modul mekanis yang tepat harus selalu dikonfirmasi melalui manual suku cadang mesin, gambar perakitan, atau tanda bantalan yang dilepas.

Bantalan bola kontak sudut yang ringkas ini memiliki diameter dalam 8 mm dan diameter luar 22 mm. Penunjukan NSK lengkap mengidentifikasi sangkar poliamida, susunan bantalan yang dicocokkan punggung-ke-punggung, pra-beban sedang, dan kelas presisi P5. Fitur-fitur ini membuat bantalan cocok untuk aplikasi yang membutuhkan kekakuan terkontrol, panduan rotasi yang akurat, dan gerakan stabil di bawah beban radial dan aksial gabungan.

Bantalan ini ditujukan untuk perbaikan mesin SMT profesional, pemeliharaan preventif terjadwal, pembangunan kembali modul mekanis, dan penggantian komponen sistem gerak yang aus. Pemasangan yang benar membantu menjaga gerakan yang mulus, penentuan posisi yang konsisten, dan kinerja produksi yang andal.

Referensi silang komersial yang diverifikasi menghubungkan NSK 708ATYNDBMP5 dengan referensi suku cadang FUJI H4218K. Daftar peralatan publik mengaitkan suku cadang ini dengan peralatan pemasangan komponen elektronik FUJI, termasuk konfigurasi NXT dan XP143 terpilih. Karena revisi mesin FUJI mungkin menggunakan susunan bantalan yang berbeda, kompatibilitas akhir harus diperiksa sebelum memesan.

Identifikasi Produk

Sistem penunjukan NSK mengidentifikasi TYN sebagai sangkar poliamida, DB sebagai susunan dupleks punggung-ke-punggung, M sebagai pra-beban sedang, dan P5 sebagai kelas presisi. Susunan bantalan kontak sudut punggung-ke-punggung dapat mendukung pembebanan radial dan pembebanan aksial dari kedua arah sambil memberikan kekakuan momen yang lebih tinggi daripada susunan muka-ke-muka.

Penyebab — Mengapa Bantalan Asli Membutuhkan Penggantian

Bantalan presisi beroperasi terus menerus di dalam peralatan penempatan SMT berkecepatan tinggi. Bahkan ketika bantalan tidak menunjukkan kerusakan eksternal yang terlihat, jalur balap internalnya, elemen gelinding, sangkar, kondisi pelumasan, atau hubungan pra-beban dapat berangsur-angsur memburuk.

Bantalan yang aus atau dipasang secara tidak benar dapat memengaruhi stabilitas rakitan gerak dan dapat menimbulkan kesalahan penentuan posisi yang tampaknya berasal dari motor, encoder, sekrup bola, rel pemandu, atau sistem kontrol.

Penyebab Umum Keausan Bantalan

Gejala Khas

Personel pemeliharaan dapat mempertimbangkan untuk memeriksa bantalan ketika satu atau lebih kondisi berikut muncul:

• Kebisingan mekanis abnormal selama gerakan sumbu.
• Peningkatan getaran di sekitar rumah bantalan.
• Penentuan posisi yang tidak konsisten atau penyimpangan kalibrasi berulang.
• Panas berlebihan di dekat poros atau dudukan bantalan.
• Rotasi kasar saat mekanisme digerakkan secara manual.
• Peningkatan beban motor atau arus servo.
• Alarm gerakan berulang tanpa kesalahan listrik yang jelas.
• Kebocoran gemuk yang terlihat atau pelumas yang terkontaminasi.
• Gerak aksial atau kelonggaran radial di luar kisaran normal.
• Penurunan stabilitas penempatan setelah periode operasi yang lama.
• Resistensi yang tidak biasa selama akselerasi atau deselerasi.
• Penggantian komponen mekanis yang berdekatan berulang kali.

Gejala-gejala ini tidak secara otomatis membuktikan bahwa bantalan rusak. Motor, kopling, sekrup bola, sabuk, katrol, rel pemandu, encoder, poros, dan dudukan pemasangan juga harus diperiksa sebelum keputusan perbaikan akhir.

Solusi — Penggantian Presisi untuk Gerakan Mesin yang Stabil

Mengganti bantalan yang aus dengan NSK 708ATYNDBMP5 H4218K yang teridentifikasi dengan benar membantu memulihkan dukungan dan panduan yang dimaksudkan dari rakitan mekanis FUJI yang terpengaruh.

Berbeda dengan bantalan tujuan umum biasa, model ini menggunakan konfigurasi kontak sudut yang cocok dengan pra-beban terkontrol dan akurasi presisi. Susunan yang cocok penting karena pasangan bantalan harus bekerja sebagai satu sistem mekanis. Memasang bantalan yang tidak cocok dengan pra-beban, sangkar, toleransi, atau susunan kontak yang berbeda dapat mengubah kekakuan sumbu dan perilaku pengoperasian.

Manfaat Pemeliharaan

Mengapa Nomor Model Lengkap Penting

Deskripsi sederhana “708AT” tidak cukup untuk pengadaan pengganti yang akurat. Bantalan yang berbagi seri dasar 708 yang sama dapat memiliki bahan sangkar, tingkat pra-beban, susunan pencocokan, jarak bebas internal, dan tingkat akurasi yang berbeda.

Untuk alasan ini, pertanyaan dan pesanan pembelian harus menentukan:

NSK 708ATYNDBMP5 / FUJI H4218K

Menggunakan model lengkap membantu mencegah substitusi dengan bantalan yang memiliki ukuran fisik yang benar tetapi karakteristik operasi yang salah.

Spesifikasi

Catatan Teknis Penting

Lubang 8 mm dan diameter luar 22 mm didukung oleh catatan perdagangan dan identifikasi produk yang tersedia untuk NSK 708ATYNDBMP5. Namun, lebar bantalan, arah pemasangan, tanda pencocokan, orientasi pra-beban, metode pelumasan, dan sumbu mesin yang tepat harus dikonfirmasi terhadap bantalan asli dan dokumentasi servis FUJI sebelum pemasangan.

Penjelasan Kode Model Bantalan

Akhiran sangat penting untuk pemilihan produk. Bantalan 708 standar tanpa pencocokan, pra-beban, sangkar, dan kode presisi yang benar tidak boleh dianggap sebagai pengganti yang setara secara otomatis.

Keunggulan Produk Utama

1. Identifikasi Model Lengkap yang Tepat

Produk diidentifikasi dengan penunjukan NSK lengkap 708ATYNDBMP5 daripada hanya referensi 708AT yang disingkat. Ini membantu tim pengadaan membandingkan kutipan dengan benar dan mengurangi risiko memesan bantalan yang secara visual serupa tetapi secara teknis berbeda.

2. Susunan Punggung-ke-Punggung yang Cocok

Susunan DB memposisikan pasangan bantalan punggung-ke-punggung. Struktur ini memberikan dukungan untuk beban radial, beban aksial di kedua arah, dan beban momen yang dihasilkan oleh mekanisme mesin.

3. Pra-beban Sedang yang Terkontrol

Akhiran M menunjukkan pra-beban sedang. Pra-beban mengurangi gerakan internal yang tidak diinginkan dan meningkatkan kekakuan rakitan, mendukung panduan mekanis yang lebih stabil.

4. Akurasi Presisi P5

Penunjukan P5 ditujukan untuk aplikasi yang membutuhkan akurasi dimensi dan pengoperasian yang lebih besar daripada bantalan industri biasa. Ini penting dalam mesin SMT di mana gerakan mekanis yang berulang memengaruhi stabilitas produksi.

5. Desain Lubang 8 mm yang Ringkas

Ukuran bantalan yang ringkas cocok untuk rakitan gerak presisi di mana ruang pemasangan terbatas dan dukungan poros yang akurat diperlukan.

6. Aplikasi Pemeliharaan SMT Profesional

Referensi silang H4218K mendukung identifikasi yang lebih cepat untuk pemeliharaan peralatan FUJI, inventaris suku cadang, pembangunan kembali mesin, dan penggantian darurat.

7. Mengurangi Risiko Pengadaan

Menampilkan model bantalan NSK dan nomor suku cadang FUJI memungkinkan teknisi pemeliharaan, distributor, dan departemen pengadaan untuk memeriksa silang item yang sama menggunakan sistem dokumentasi yang berbeda.

8. Cocok untuk Pemeliharaan Preventif

Bantalan dapat disimpan sebagai bagian dari program pemeliharaan terencana untuk mengurangi penundaan ketika getaran, kebisingan, atau keausan mekanis terdeteksi.

Aplikasi

FUJI NSK 708ATYNDBMP5 H4218K ditujukan untuk rakitan mekanis presisi dalam peralatan penempatan komponen elektronik.

Area Aplikasi Utama

Pengguna yang Berlaku

• Pemilik mesin SMT.
• Penyedia layanan manufaktur elektronik.
• Pabrik perakitan PCB.
• Departemen pemeliharaan peralatan FUJI.
• Perusahaan perbaikan SMT independen.
• Perusahaan pembangunan kembali mesin.
• Distributor suku cadang SMT.
• Teknisi layanan luar negeri.
• Tim pemeliharaan otomatisasi industri.
• Integrator jalur produksi elektronik.

Pernyataan Kompatibilitas

Bantalan H4218K dipasarkan secara publik untuk peralatan FUJI NXT dan XP143 terpilih, tetapi generasi mesin individu, rentang nomor seri, revisi mekanis, dan rakitan sumbu dapat berbeda.

Sebelum memesan, pembeli harus memberikan setidaknya salah satu dari berikut ini:

• Foto yang jelas dari bantalan yang dilepas.
• Tanda bantalan lengkap dari cincin bantalan atau kemasan.
• Nomor suku cadang FUJI H4218K dari BOM mesin.
• Model dan nomor seri mesin.
• Nama rakitan mekanis.
• Sumbu atau posisi pemasangan.
• Tangkapan layar manual suku cadang.
• Jumlah yang dibutuhkan per rakitan.

Cara Kerja

Bantalan bola kontak sudut menggunakan jalur balap yang saling offset. Garis kontak antara bola dan jalur balap diposisikan pada sudut ke bidang radial. Ini memungkinkan bantalan untuk mendukung pembebanan radial bersama dengan pembebanan aksial.

Satu bantalan kontak sudut biasanya mendukung gaya aksial terutama dalam satu arah. Dalam set yang cocok punggung-ke-punggung, dua bantalan dipasang dalam arah yang berlawanan. Pasangan tersebut oleh karena itu dapat mendukung gaya aksial dari kedua arah dan memberikan peningkatan ketahanan terhadap momen terbalik.

Urutan Operasi

Fungsi Susunan Punggung-ke-Punggung

Pasangan bantalan punggung-ke-punggung memiliki jarak yang relatif lebar antara pusat bebannya yang efektif. Ini memberikan kemampuan beban momen yang lebih kuat dan mendukung susunan mekanis yang kaku.

Untuk peralatan SMT, ini dapat berkontribusi pada:

• Dukungan poros yang stabil.
• Gerakan aksial yang terkontrol.
• Pengurangan kelonggaran yang tidak diinginkan.
• Akselerasi dan deselerasi yang konsisten.
• Peningkatan respons selama siklus operasi berulang.
• Pengulangan mekanis yang lebih baik setelah pemasangan yang benar.
• Perilaku servo yang lebih dapat diprediksi.
• Pengurangan getaran yang disebabkan oleh jarak bebas internal yang berlebihan.

Fungsi Pra-beban

Pra-beban menerapkan gaya internal yang terkontrol ke set bantalan yang cocok sebelum beban operasi eksternal diperkenalkan.

Efek yang dimaksudkan meliputi:

• Meningkatkan kekakuan mekanis.
• Mengurangi perpindahan aksial.
• Mengontrol jarak bebas internal.
• Meningkatkan stabilitas pengoperasian.
• Mengurangi selip elemen gelinding.
• Mendukung gerakan yang berulang.
• Meningkatkan respons selama perubahan arah.

Pra-beban tidak boleh ditambahkan secara sewenang-wenang selama pemasangan. Set bantalan sudah memiliki kondisi yang cocok yang ditentukan, dan tekanan perakitan yang berlebihan dapat menimbulkan panas, torsi, atau kegagalan dini yang abnormal.

Rekomendasi Pemasangan

Pemasangan harus dilakukan oleh teknisi yang akrab dengan penanganan bantalan presisi dan pemeliharaan peralatan FUJI.

Sebelum Pemasangan

1. Konfirmasikan model lengkap 708ATYNDBMP5.
2. Konfirmasikan referensi FUJI H4218K.
3. Bandingkan bantalan baru dengan bantalan yang dilepas.
4. Periksa kemasan untuk tanda set yang cocok.
5. Verifikasi arah pemasangan.
6. Periksa poros dan rumah dari kerusakan.
7. Ukur kesesuaian poros dan rumah jika perlu.
8. Bersihkan area kerja dan alat pemasangan.
9. Konfirmasikan persyaratan pelumas yang benar.
10. Tinjau manual servis mesin.

Selama Pemasangan

• Jangan menerapkan gaya pemasangan melalui bola.
• Terapkan gaya hanya pada cincin yang dipasang dengan press.
• Jangan memisahkan atau mencampur pasangan bantalan yang cocok.
• Jaga agar tanda pencocokan dan orientasi tetap terlihat.
• Hindari benturan palu langsung.
• Gunakan pemanas bantalan bersih atau press presisi jika diperlukan.
• Lindungi jalur balap dari partikel logam dan debu.
• Jangan menyentuh permukaan yang dibersihkan dengan sarung tangan yang terkontaminasi.
• Jangan mencuci pelumas pabrik kecuali ditentukan.
• Kencangkan komponen terkait sesuai spesifikasi servis.

Setelah Pemasangan

Cara Memilih

Memilih bantalan hanya berdasarkan penampilan luar atau dimensi dasar tidak disarankan. Akhiran lengkap memengaruhi konstruksi dan kinerja internal.

Daftar Periksa Pemilihan

Jangan Mengganti Hanya Berdasarkan Faktor-faktor Ini

• Diameter dalam yang sama.
• Diameter luar yang sama.
• Penampilan bantalan yang serupa.
• Nomor dasar 708 yang sama.
• Harga pembelian lebih rendah.
• Deskripsi penjual yang belum diverifikasi.
• Model mesin FUJI yang serupa.
• Sumbu mekanis yang serupa.
• Bantalan tanpa tanda akhiran yang terlihat.
• Bantalan campuran dari set yang berbeda.

Informasi Permintaan yang Direkomendasikan

Untuk kutipan yang lebih cepat dan akurat, kirimkan:

Inspeksi Kualitas

Sebelum pengiriman, bantalan harus diperiksa sesuai dengan kondisi pasokan yang disepakati.

Item Inspeksi yang Direkomendasikan

Rekomendasi Penyimpanan

• Simpan di lingkungan dalam ruangan yang bersih dan kering.
• Simpan bantalan di dalam kemasan pelindung hingga pemasangan.
• Hindari kontak langsung dengan air atau bahan kimia korosif.
• Jangan meletakkan produk berat di atas kemasan bantalan.
• Cegah guncangan dan getaran selama penyimpanan.
• Pertahankan identifikasi gudang yang jelas.
• Simpan set yang cocok bersama-sama.
• Gunakan kontrol inventaris masuk pertama, keluar pertama.
• Hindari pembukaan kemasan yang tidak perlu.
• Periksa suku cadang yang disimpan lama sebelum pemasangan.

Pertanyaan yang Sering Diajukan

1. Berapa nomor model lengkap dari bantalan H4218K?

Model bantalan NSK lengkap adalah 708ATYNDBMP5. “708AT” hanyalah referensi yang disingkat dan tidak menunjukkan sangkar, susunan yang cocok, pra-beban, atau kelas presisi. Pesanan pembelian harus menggunakan nomor model lengkap bersama dengan nomor suku cadang FUJI H4218K.

2. Apakah H4218K cocok untuk setiap mesin FUJI NXT atau XP143?

Tidak. Daftar suku cadang publik mengaitkan H4218K dengan aplikasi FUJI NXT dan XP143 terpilih, tetapi sumbu yang tepat, modul mekanis, rentang nomor seri, dan revisi mesin dapat berbeda. Kompatibilitas harus dikonfirmasi oleh tanda bantalan asli, BOM FUJI, atau manual servis.

3. Apa arti DB, M, dan P5?

DB menunjukkan susunan bantalan yang cocok punggung-ke-punggung. M menunjukkan pra-beban sedang, dan P5 menunjukkan kelas akurasi presisi. Akhiran ini memengaruhi kekakuan, jarak bebas operasi, dan akurasi pengoperasian, sehingga tidak boleh dihilangkan saat memilih pengganti.

4. Bisakah bantalan 708 standar menggantikan 708ATYNDBMP5?

Bantalan 708 standar tidak boleh dianggap sebagai pengganti otomatis. Mungkin memiliki desain kontak, sangkar, pra-beban, susunan pencocokan, atau tingkat presisi yang berbeda. Bahkan ketika dimensi eksternal tampak serupa, kinerja gerakan mesin mungkin berbeda.

5. Informasi apa yang diperlukan sebelum kutipan?

Harap berikan tanda bantalan lengkap, nomor suku cadang FUJI, model mesin, nomor seri, posisi pemasangan, jumlah yang dibutuhkan, kondisi produk, dan negara tujuan. Foto bantalan yang dilepas dan label kemasan sangat direkomendasikan untuk verifikasi akhir.

Hubungi Kami

Mencari bantalan FUJI H4218K yang andal untuk pemeliharaan mesin SMT?

Kirimkan model mesin Anda, nomor seri, jumlah yang dibutuhkan, posisi pemasangan, dan foto yang jelas dari bantalan yang dilepas. Tim kami akan memeriksa silang identifikasi NSK 708ATYNDBMP5 sebelum kutipan dan membantu mengurangi risiko memesan spesifikasi yang salah.

Kami mendukung:

• Verifikasi model cepat.
• Konsultasi suku cadang SMT profesional.
• Pasokan bantalan baru.
• Kemasan ekspor internasional.
• Opsi pengiriman global.
• Pertanyaan pemeliharaan mendesak.
• Kutipan suku cadang multi-item.
• Konsolidasi suku cadang mesin FUJI.
• Foto produk sebelum pengiriman.
• Persiapan faktur komersial dan daftar kemasan.

Hubungi SMT PARTS SUPPLY LTD. hari ini untuk ketersediaan, harga, waktu pengiriman, dan konfirmasi teknis.

Templat Permintaan

Penafian Kompatibilitas dan Merek Dagang

Nama FUJI dan NSK, model mesin, dan nomor suku cadang hanya digunakan untuk identifikasi produk dan referensi kompatibilitas. Halaman produk ini tidak menyiratkan sponsor, otorisasi, atau afiliasi kecuali dinyatakan secara khusus dalam kutipan komersial.

Kompatibilitas mesin dapat bervariasi berdasarkan tahun produksi, nomor seri, revisi perakitan, dan riwayat pemeliharaan. Pembeli harus mengkonfirmasi model bantalan yang tepat dan nomor suku cadang FUJI sebelum pembelian. Pemasangan akhir harus diselesaikan oleh personel pemeliharaan yang berkualifikasi.
