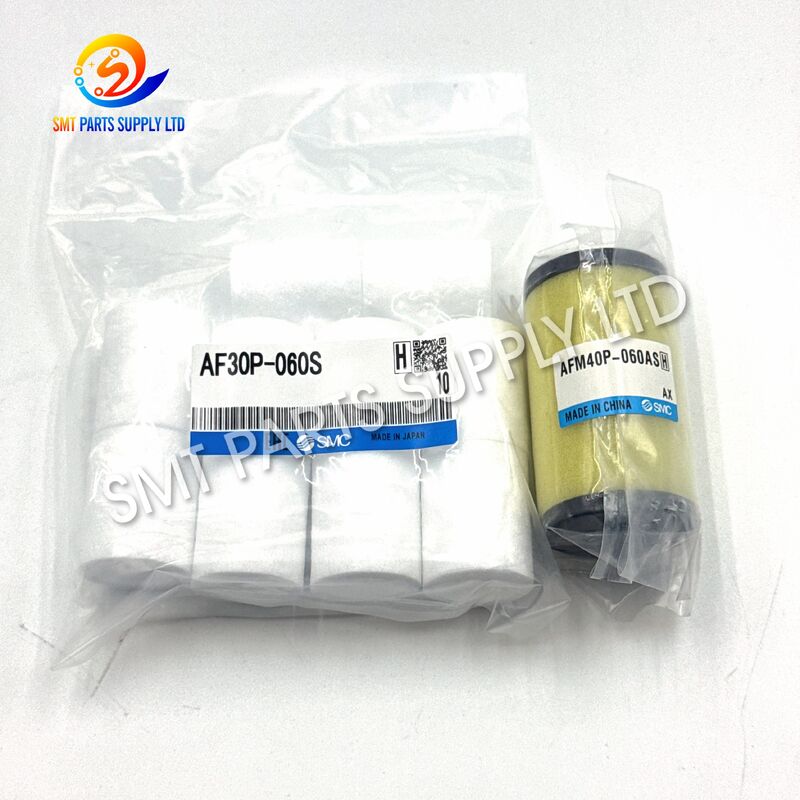

SMC AF30P-060S AFM40P-060AS 5 μm 0,3 μm Filter Element Set untuk Partikel Udara Dikompres dan Filtrasi Kabut Minyak

SMC AF30P-060S AFM40P-060AS 5 μm 0,3 μm Filter Element Set untuk Partikel Udara Dikompres dan Filtrasi Kabut Minyak

Nama Merek:	SMC
Nomor Model:	AF30P-060S AFM40P-060AS

Informasi Detail

Deskripsi produk

Informasi Detail

Tempat asal:

CINA & JEPANG

Merek:

Jenis Produk:

Elemen filter pneumatik dan elemen pemisah kabut

Bagian nomor 1:

AF30P-060S

Bagian Nomor 2:

AFM40P-060AS

Peringkat Filtrasi Nominal 1:

Peringkat Filtrasi Nominal 2:

0,3 mikron

Seri yang Berlaku 1:

Saringan udara AF30

Seri 2 yang Berlaku:

Pemisah kabut AFM40 / AFM40-06

Fungsi Utama:

Partikel udara terkompresi dan filtrasi kabut minyak

Industri Khas:

SMT, manufaktur elektronik, otomasi dan peralatan pneumatik

Posisi pemasangan:

Di dalam rumah filter atau pemisah kabut yang sesuai

Formulir Pasokan:

Dua elemen pengganti sebagai satu set pemeliharaan

Menyoroti:

Elemen filter udara terkompresi SMC

Filter penyaringan partikel 5 μm

0.3 μm filter kabut minyak

Deskripsi produk

Set Elemen Filter SMC AF30P-060S AFM40P-060AS 5μm 0.3μm AF30 AFM40

Set elemen filter SMC AF30P-060S dan AFM40P-060AS dirancang untuk pemeliharaan preventif sistem persiapan udara terkompresi yang digunakan dalam peralatan produksi SMT, jalur perakitan otomatis, mesin inspeksi, perkakas pneumatik, dan sistem kontrol industri. AF30P-060S berfungsi sebagai elemen filter nominal 5 μm untuk filter udara seri AF30, sementara AFM40P-060AS adalah rakitan elemen yang digunakan dengan pemisah kabut seri AFM40. Informasi referensi resmi SMC mengidentifikasi AF30P-060S sebagai elemen filter pengganti untuk peralatan AF30 dan mencantumkan AFM40P-060AS untuk model pemisah kabut AFM40 dan AFM40-06.

Digunakan bersama dalam jalur pengolahan udara yang dikonfigurasi dengan benar, elemen-elemen ini mendukung filtrasi bertahap. Tahap pertama menghilangkan kontaminan padat yang lebih besar dan kotoran yang terkondensasi, sementara tahap kedua menyediakan pemisahan kabut yang lebih halus. Informasi teknis SMC menentukan peringkat nominal 5 μm untuk filtrasi AF standar dan peringkat nominal 0.3 μm untuk pemisah kabut AFM.

Produk ini dipasok sebagai set elemen pengganti daripada filter udara lengkap, regulator, mangkuk, rumah, katup pembuangan, atau rakitan pengolahan pneumatik.

Identifikasi Produk

Item	Informasi Produk
Merek	SMC
Rakitan elemen pemisah kabut	Set elemen filter pneumatik dan elemen pemisah kabut
Nomor Suku Cadang 1	AFM40P-060AS
Nomor Suku Cadang 2	AF30P-060S tidak menggantikan AFM40P-060AS, dan AFM40P-060AS tidak menggantikan AF30P-060S.
Peringkat Filtrasi Nominal 1	Seri Produk yang Berlaku
Peringkat Filtrasi Nominal 2	AF30
Seri yang Berlaku 1	4
Seri yang Berlaku 2	Pemisah kabut AFM40 / AFM40-06
Kompresor dan penerima udara	Filtrasi partikel dan kabut oli udara terkompresi
Industri Khas	SMT, manufaktur elektronik, peralatan otomatisasi dan pneumatik
Posisi Pemasangan	Di dalam rumah filter atau pemisah kabut yang sesuai
Bentuk Pasokan	Dua elemen pengganti sebagai satu set perawatan
Rumah Lengkap Termasuk	Tidak
Regulator Termasuk	Tidak
Mangkuk Filter Termasuk	Tidak
Kategori yang Direkomendasikan	Suku Cadang SMT

Katalog web resmi SMC menjelaskan AFM40P-060AS sebagai “Rakitan Elemen,” sementara AF30P-060S diidentifikasi sebagai elemen filter untuk peralatan seri AF30.

Keunggulan Produk Utama

Keunggulan	Manfaat Pelanggan
Kombinasi filtrasi dua tahap	Mendukung penghilangan partikel umum dan pemisahan kabut yang lebih halus
Nomor suku cadang yang teridentifikasi dengan jelas	Menyederhanakan pembelian perawatan dan manajemen suku cadang
Filtrasi primer 5 μm	Membantu menangkap partikel udara yang lebih besar dan kotoran udara terkompresi
Pemisahan kabut 0.3 μm	Membantu mengurangi kabut oli halus dan kontaminan yang lebih kecil di hilir
Desain perawatan yang dapat diganti	Memungkinkan servis tanpa mengganti seluruh badan pengolahan udara
Cocok untuk sistem pneumatik SMT	Mendukung pasokan udara yang stabil untuk silinder, katup, nosel, dan aktuator
Format suku cadang ringkas	Mudah disimpan di ruang perawatan dan toolkit servis
Nilai pemeliharaan preventif	Membantu mengurangi kegagalan yang disebabkan oleh udara terkompresi yang terkontaminasi
Waktu pemecahan masalah berkurang	Mengganti elemen yang jenuh dapat memulihkan kinerja sistem udara
Aplikasi industri luas	Cocok untuk peralatan elektronik, otomatisasi, perakitan, dan pengemasan

Penyebab: Mengapa Kontaminasi Udara Terkompresi Menciptakan Masalah Produksi

Udara terkompresi dapat mengandung debu, partikel karat, kelembaban terkondensasi, oli kompresor, serpihan pipa, dan kontaminan lainnya. Kotoran ini dapat berjalan melalui jaringan udara pabrik dan masuk ke komponen pneumatik presisi.

Dalam lingkungan produksi SMT, perangkat pneumatik sering kali mengontrol penanganan komponen, operasi pengumpan, pembangkitan vakum, pergerakan nosel, transfer papan, penjepitan, pengangkatan, dan pemosisian. Bahkan sedikit kontaminasi dapat memengaruhi respons dan keandalan sistem ini.

Penyebab Umum Masalah Terkait Filter

Penyebab	Hasil yang Mungkin
Waktu operasi yang lama tanpa penggantian elemen	Penyumbatan progresif dan peningkatan kehilangan tekanan
Perawatan kompresor yang buruk	Konsentrasi oli, air, atau partikel yang lebih tinggi
Pipa udara pabrik yang terkontaminasi	Karat, kerak, dan serpihan masuk ke filter
Kelembaban tinggi	Peningkatan kondensat di dalam sistem pneumatik
Elemen yang salah dipasang	Filtrasi yang tidak memadai atau pemasangan rumah yang buruk
Media filter rusak	Kontaminan melewati hilir
Permintaan aliran udara berlebihan	Efisiensi pemisahan berkurang atau tekanan udara tidak stabil
Elemen pemisah kabut jenuh oli	Pembawaan kabut oli hilir yang lebih tinggi
Arah pemasangan yang salah	Kinerja buruk dan kemungkinan kebocoran udara
Mangkuk tidak dibersihkan selama perawatan	Elemen baru terkontaminasi segera setelah pemasangan

Gejala Khas Elemen Jenuh atau Terkontaminasi

Elemen filter harus diperiksa ketika satu atau lebih kondisi berikut muncul:

Gejala	Interpretasi yang Mungkin
Tekanan udara hilir lebih rendah	Elemen mungkin tersumbat atau permintaan udara mungkin berlebihan
Gerakan silinder lebih lambat	Aliran udara terbatas atau tekanan tidak stabil
Pembangkitan vakum lemah	Pasokan udara tidak mencukupi ke ejektor vakum
Respons katup solenoida tidak teratur	Kontaminasi atau ketidakstabilan tekanan
Peningkatan residu oli di hilir	Elemen pemisah kabut mungkin memerlukan inspeksi
Alarm pneumatik sering terjadi	Tekanan atau aliran udara mungkin di luar persyaratan mesin
Kotoran terlihat pada elemen	Elemen telah mengumpulkan kontaminasi padat
Permukaan elemen tampak berminyak	Beban kabut oli mungkin tinggi
Penurunan tekanan yang tidak biasa	Pembatasan filter mungkin meningkat
Interval perawatan terlampaui	Penggantian preventif harus dipertimbangkan

Gejala-gejala ini juga dapat disebabkan oleh kebocoran, malfungsi regulator, segel rusak, tabung tersumbat, masalah kompresor, atau pengaturan mesin yang salah. Seluruh sistem pneumatik harus diperiksa sebelum mengkonfirmasi penyebabnya.

Solusi: Filtrasi Udara Terkompresi Dua Tahap

Set AF30P-060S dan AFM40P-060AS menyediakan solusi perawatan praktis untuk sistem pengolahan udara yang membutuhkan filtrasi umum dan pemisahan kabut.

AF30P-060S biasanya dipasang di badan filter udara AF30 yang sesuai sebagai tahap filtrasi primer. Tingkat filtrasi nominal 5 μm ditujukan untuk menghilangkan kontaminan udara terkompresi umum sebelum udara mencapai komponen pengolahan yang lebih halus. Dokumentasi SMC mencantumkan 5 μm sebagai peringkat filtrasi nominal standar untuk filtrasi udara tujuan umum.

AFM40P-060AS dipasang di badan pemisah kabut AFM40 yang sesuai. SMC menentukan peringkat filtrasi nominal 0.3 μm untuk pemisah kabut seri AFM dan mencantumkan AFM40P-060AS sebagai rakitan elemen yang berlaku untuk model AFM40.

Ketika dipilih dan dipasang dengan benar, kombinasi ini dapat membantu:

Area Peningkatan	Manfaat Perawatan yang Diharapkan
Kebersihan udara	Mengurangi partikel padat dan kabut halus yang masuk ke komponen hilir
Stabilitas pneumatik	Mendukung pengiriman aliran udara dan tekanan yang konsisten
Perlindungan katup	Mengurangi kontaminasi yang mencapai spool dan segel katup
Operasi silinder	Membantu menjaga gerakan pneumatik yang lancar
Kinerja vakum	Mendukung udara yang lebih bersih yang disuplai ke generator vakum
Perawatan peralatan	Mengurangi inspeksi dan pembersihan terkait kontaminasi
Perencanaan suku cadang	Memungkinkan penggantian terjadwal elemen habis pakai yang teridentifikasi
Spesifikasi	Spesifikasi Teknis Utama

Parameter

AF30P-060S

AFM40P-060AS	AFM40P-060AS	AF30P-060S tidak menggantikan AFM40P-060AS, dan AFM40P-060AS tidak menggantikan AF30P-060S.
Rakitan elemen pemisah kabut	Peringkat Nominal	1
0.3 μm	Seri Produk yang Berlaku	AF30
AFM40 / AFM40-06	Fungsi Utama	Filtrasi partikel udara terkompresi umum
Pemisahan kabut oli dan partikel halus	Posisi yang Direkomendasikan	Tahap filtrasi hulu
Tahap filtrasi halus hilir	Jenis Perawatan	Bagian habis pakai yang dapat diganti
Rakitan habis pakai yang dapat diganti	Badan Filter Lengkap	Tidak termasuk
Tidak termasuk	Selalu konfirmasikan apakah segel terpisah, O-ring mangkuk, atau suku cadang perawatan lainnya diperlukan selama penggantian.	Selalu konfirmasikan apakah segel terpisah, O-ring mangkuk, atau suku cadang perawatan lainnya diperlukan selama penggantian.
Tidak termasuk	Selalu konfirmasikan apakah segel terpisah, O-ring mangkuk, atau suku cadang perawatan lainnya diperlukan selama penggantian.	Selalu konfirmasikan apakah segel terpisah, O-ring mangkuk, atau suku cadang perawatan lainnya diperlukan selama penggantian.
Tidak termasuk	Selalu konfirmasikan apakah segel terpisah, O-ring mangkuk, atau suku cadang perawatan lainnya diperlukan selama penggantian.	Selalu konfirmasikan apakah segel terpisah, O-ring mangkuk, atau suku cadang perawatan lainnya diperlukan selama penggantian.
Tidak termasuk	Selalu konfirmasikan apakah segel terpisah, O-ring mangkuk, atau suku cadang perawatan lainnya diperlukan selama penggantian.	Selalu konfirmasikan apakah segel terpisah, O-ring mangkuk, atau suku cadang perawatan lainnya diperlukan selama penggantian.
1 buah	2 buah	2 buah
2 buah gabungan	Media Aplikasi	Udara terkompresi dalam sistem pengolahan udara yang kompatibel
Udara terkompresi dalam sistem pemisah kabut yang kompatibel	Metode Pemasangan	Dipasang di dalam rumah AF30 yang cocok
Dipasang di dalam rumah AFM40 yang cocok	Metode Pemilihan	Konfirmasikan model rumah dan kode elemen saat ini
Konfirmasikan model rumah dan kode elemen saat ini	Tekanan, suhu, kapasitas aliran udara, ukuran port, dan konfigurasi pembuangan ditentukan oleh rakitan filter atau pemisah kabut lengkap, bukan oleh elemen pengganti saja.	Tekanan, suhu, kapasitas aliran udara, ukuran port, dan konfigurasi pembuangan ditentukan oleh rakitan filter atau pemisah kabut lengkap, bukan oleh elemen pengganti saja.

Sebelum membeli, periksa model lengkap yang tercetak pada badan filter yang terpasang. Generasi yang berbeda, akhiran, spesifikasi regional, dan konfigurasi pesanan khusus dapat menggunakan mangkuk, segel, atau suku cadang perawatan yang berbeda.

Isi Set

Item Paket

Nomor Suku Cadang

Jumlah	AF30P-060S	Kemasan	Elemen dilindungi dari kontaminasi langsung
1	AFM40P-060AS	2	AFM40P-060AS
1	AF30P-060S tidak menggantikan AFM40P-060AS, dan AFM40P-060AS tidak menggantikan AF30P-060S.	2	—
1 set	Gunakan alat dan prosedur perawatan yang sesuai	Rumah pneumatik lengkap	—
Tidak termasuk	Gunakan alat dan prosedur perawatan yang sesuai	Selalu konfirmasikan apakah segel terpisah, O-ring mangkuk, atau suku cadang perawatan lainnya diperlukan selama penggantian.	—
Konfirmasikan sebelum memesan	Gunakan alat dan prosedur perawatan yang sesuai	Alat pemasangan	—
Tidak termasuk	Gunakan alat dan prosedur perawatan yang sesuai	Selalu konfirmasikan apakah segel terpisah, O-ring mangkuk, atau suku cadang perawatan lainnya diperlukan selama penggantian.	Aplikasi

Set filter dapat digunakan dalam sistem pengolahan udara terkompresi yang melayani berbagai macam mesin pneumatik.

Manufaktur SMT dan Elektronik

Peralatan atau Sistem

Tujuan Filtrasi

Mesin pick-and-place SMT	Menyediakan udara lebih bersih ke aktuator pneumatik dan sistem vakum
Sistem pengumpan pita	Membantu melindungi mekanisme pengumpan pneumatik jika terpasang
Unit pembersih nosel	Mengurangi kontaminasi dalam sirkuit peniup udara
Konveyor PCB	Mendukung operasi penghenti, pengangkat, dan penjepit yang stabil
Mesin cetak layar	Melindungi mekanisme squeegee, penjepit, dan pembersih pneumatik
Peralatan inspeksi SPI	Mendukung perangkat pemosisian atau pembersihan yang digerakkan udara
Peralatan AOI	Menyediakan udara tersaring ke komponen kontrol pneumatik
Sistem bantu oven reflow	Mendukung aktuator, peredam, dan mekanisme pneumatik
Peralatan penanganan komponen	Melindungi silinder, katup, dan ejektor vakum
Sistem pemuatan otomatis	Membantu menjaga gerakan pneumatik yang andal
Aplikasi Industri Lainnya	Industri

Penggunaan Khas

Otomatisasi industri	Persiapan udara untuk silinder dan katup arah
Perakitan elektronik	Perkakas, penjepit, dan perkakas pneumatik
Mesin pengemasan	Aktuator, pendorong, pemotong, dan mekanisme penyegelan
Produksi suku cadang otomotif	Stasiun perakitan dan perlengkapan pengujian
Peralatan pendukung semikonduktor	Sirkuit pneumatik umum di mana kompatibel
Sistem inspeksi	Jet udara, aktuator, dan perangkat pemosisian
Robotika	Penjepit pneumatik dan perkakas ujung lengan
Mesin perkakas	Sirkuit pembersih udara dan pneumatik bantu
Otomatisasi laboratorium	Sistem kontrol pneumatik kecil
Manufaktur umum	Pengolahan udara terkompresi pusat atau lokal
Kesesuaian tergantung pada model filter SMC yang terpasang dan persyaratan kualitas udara dari peralatan hilir.	Cara Kerja

Tahap 1: Filtrasi Partikel Primer

Udara terkompresi pertama kali memasuki rumah filter udara AF30 yang berisi elemen AF30P-060S.

Elemen membantu memisahkan kotoran udara yang lebih besar dari aliran udara. Kontaminan dapat mencakup kerak pipa, karat, debu, dan bahan terkondensasi. Cairan dan serpihan yang dihilangkan dikumpulkan di mangkuk filter sesuai dengan desain rakitan lengkap.

Tahap filtrasi nominal 5 μm cocok untuk persiapan udara terkompresi umum dan memberikan perlindungan hulu untuk tahap pemisahan kabut yang lebih halus.

Tahap 2: Pemisahan Kabut Halus

Setelah filtrasi primer, udara terkompresi memasuki rumah pemisah kabut AFM40 yang berisi rakitan elemen AFM40P-060AS.

Struktur filter yang lebih halus menangkap partikel yang lebih kecil dan kabut oli yang mungkin melewati filter udara primer standar. Seri AFM memiliki peringkat filtrasi nominal 0.3 μm menurut informasi produk SMC.

Urutan Aliran Udara yang Direkomendasikan

Urutan

Komponen

Fungsi Utama	1	Kompresor dan penerima udara
2	2	Pemisah air jalur utama atau pengering
3	3	Filter udara AF30
4	4	Pemisah kabut AFM40
5	5	Regulator tekanan
6	6	Pipa distribusi
7	7	Komponen pneumatik mesin
8	Urutan sebenarnya dapat bervariasi tergantung pada desain mesin, spesifikasi kualitas udara, dan konfigurasi modular SMC lengkap.	Cara Memilih Elemen Filter yang Tepat

Konfirmasi nomor suku cadang yang benar sangat penting. Elemen filter yang tampak serupa mungkin memiliki panjang, diameter, struktur pemasangan, peringkat filtrasi, atau desain penyegelan yang berbeda.

Langkah 1: Baca Model Rumah Lengkap

Periksa pelat nama atau kode cetak pada badan filter.

Contoh informasi yang berguna meliputi:

Informasi yang Dibutuhkan

Contoh

Seri filter	AF30 atau AFM40
Model rakitan lengkap	Kode lengkap dengan akhiran port dan opsi
Kode elemen yang ada	AF30P-060S atau AFM40P-060AS
Ukuran pipa	Dicetak sebagai bagian dari kode rumah lengkap
Tipe pembuangan	Pembuangan manual atau pembuangan otomatis
Arah aliran	Arah standar atau terbalik
Generasi seri	Seri lama, seri A, atau seri D
Jumlah yang dibutuhkan	Jumlah mesin dan filter
Langkah 2: Konfirmasikan Fungsi	Jangan bingung kedua elemen.

Nomor Suku Cadang

Fungsi

AF30P-060S	Elemen filter udara primer
AFM40P-060AS	Rakitan elemen pemisah kabut yang lebih halus
AF30P-060S tidak menggantikan AFM40P-060AS, dan AFM40P-060AS tidak menggantikan AF30P-060S.	Langkah 3: Periksa Apakah Set Diperlukan

Pesan set lengkap ketika mesin menggunakan filter udara AF30 dan pemisah kabut AFM40.

Pesan elemen individu ketika hanya satu badan filter yang memerlukan perawatan.

Langkah 4: Periksa Suku Cadang Perawatan Tambahan

Selama penggantian elemen, periksa:

Titik Inspeksi

Tindakan

Mangkuk	Periksa keretakan, perubahan warna, dan kerusakan kimia
Segel mangkuk	Ganti jika mengeras, rusak, atau berubah bentuk
Katup pembuangan	Periksa penyumbatan dan kebocoran
Permukaan internal	Hilangkan kotoran dengan metode pembersihan yang disetujui
Ulir rumah	Periksa kerusakan
Mekanisme penguncian	Konfirmasikan keterlibatan yang benar
Pengukur tekanan	Verifikasi indikasi normal
Pipa dan fitting	Periksa kebocoran
Elemen yang ada	Periksa tingkat kontaminasi dan pola kegagalan
Pipa hilir	Periksa akumulasi oli atau air
Langkah 5: Kirim Informasi Konfirmasi	Untuk kutipan dan pemeriksaan kompatibilitas yang lebih cepat, berikan:

Foto jelas dari rakitan filter lengkap.

Foto label model rumah.

Foto elemen yang dilepas.
Jumlah yang dibutuhkan untuk setiap nomor suku cadang.
Merek dan model mesin.
Negara pengiriman dan kode pos.
Tanggal pengiriman yang dibutuhkan.
Preferensi untuk potongan individu atau set yang cocok.
Panduan Pemasangan dan Penggantian
Persiapan Keselamatan

Perawatan filter harus dilakukan oleh personel terlatih yang akrab dengan sistem pneumatik.

Langkah

Persyaratan

1	Hentikan mesin sesuai dengan prosedur shutdown yang disetujui
2	Tutup pasokan udara terkompresi hulu
3	Lepaskan tekanan sisa sepenuhnya
4	Konfirmasikan pengukur tekanan menunjukkan nol
5	Cegah penyambungan kembali udara yang tidak disengaja
6	Bersihkan area sekitar sebelum membuka rumah
7	Siapkan elemen pengganti yang benar
8	Kenakan alat pelindung diri yang sesuai
9	Prosedur Penggantian

Pastikan pasokan udara terisolasi dan semua tekanan sisa telah dilepaskan.

Lepaskan mangkuk sesuai dengan prosedur produsen filter.

Perhatikan arah pemasangan elemen yang ada.
Lepaskan elemen bekas dengan hati-hati untuk mencegah serpihan masuk ke dalam rumah.
Periksa mangkuk, segel, baffle, dan permukaan internal.
Bersihkan komponen yang dapat digunakan kembali menggunakan metode yang disetujui.
Jangan gunakan bahan kimia pembersih yang dapat merusak mangkuk plastik atau segel.
Pasang elemen baru dalam orientasi yang sama dengan komponen asli yang benar.
Pasang kembali mangkuk dan aktifkan mekanisme penguncian sepenuhnya.
Kembalikan tekanan udara secara bertahap.
Periksa kebocoran di sekitar mangkuk dan segel.
Konfirmasikan tekanan dan aliran udara hilir normal.
Catat tanggal penggantian dan jam operasi mesin.
Lihat manual operasi resmi untuk model filter lengkap sebelum pemasangan.
Rekomendasi Perawatan

Umur filter tergantung pada kualitas udara terkompresi, jam operasi, aliran udara, konsentrasi oli, kelembaban, kondisi kompresor, dan kebersihan pipa pabrik. Interval penggantian tunggal tidak dapat diterapkan ke setiap lini produksi.

Praktik Perawatan yang Disarankan

Tindakan Perawatan

Metode yang Direkomendasikan

Inspeksi visual	Periksa kondisi elemen dan mangkuk selama perawatan terjadwal
Inspeksi pembuangan	Konfirmasikan cairan yang terkumpul dikeluarkan dengan benar
Pemeriksaan penurunan tekanan	Bandingkan tekanan hulu dan hilir
Inspeksi kebocoran	Periksa mangkuk, segel, pipa, dan fitting
Penggantian elemen	Ganti ketika terkontaminasi, rusak, atau terbatas
Pencatatan	Catat tanggal pemasangan dan riwayat penggantian
Inventaris suku cadang	Sediakan elemen penting untuk peralatan produksi
Inspeksi kompresor	Rawat kompresor dan pengering sesuai dengan manualnya
Tinjauan kualitas udara	Selidiki kontaminasi oli atau air yang berulang
Pembersihan sistem	Bersihkan sirkuit hilir jika ditemukan kontaminasi parah
Faktor yang Dapat Memperpendek Umur Elemen	Kondisi

Efek

Konsentrasi debu tinggi	Pemuatan partikel lebih cepat
Oli kompresor berlebih	Saturasi elemen kabut lebih cepat
Kinerja pengering udara buruk	Pemuatan kelembaban lebih tinggi
Pipa berkarat	Kontaminasi karat dan kerak berulang
Permintaan udara berlebihan	Beban filtrasi meningkat
Operasi pembuangan yang salah	Akumulasi cairan di mangkuk
Jam operasi tinggi	Lebih banyak paparan kontaminan total
Pemasangan yang tidak tepat	Kebocoran atau penurunan kinerja filtrasi
Inspeksi Kualitas	Setiap pesanan elemen filter dapat diperiksa sesuai dengan spesifikasi pembelian yang dikonfirmasi.

Item Inspeksi

Poin Pemeriksaan

Nomor suku cadang	Konfirmasikan AF30P-060S dan AFM40P-060AS
Tipe produk	Konfirmasikan elemen filter dan rakitan elemen
Kondisi eksternal	Periksa keremasan, deformasi, atau kerusakan yang terlihat
Permukaan elemen	Periksa kontaminasi sebelum pengiriman
Dimensi	Bandingkan dengan spesifikasi suku cadang yang dikonfirmasi jika diperlukan
Jumlah	Verifikasi potongan terhadap pesanan pembelian
Kemasan	Lindungi dari kelembaban, debu, dan benturan mekanis
Identifikasi	Terapkan pelabelan nomor suku cadang yang jelas
Informasi pelanggan	Cocokkan faktur, daftar kemasan, dan persyaratan pengiriman
Kondisi produk, asal merek, batch manufaktur, jenis kemasan, dan dokumentasi yang tersedia harus dikonfirmasi dalam kutipan formal.	Kemasan dan Pengiriman

Fitur Kemasan

Deskripsi

Perlindungan individu	Elemen dilindungi dari kontaminasi langsung
Kemasan dalam	Disegel atau dibungkus sesuai kondisi pasokan
Karton luar	Karton yang sesuai dipilih sesuai dengan jumlah pesanan
Label nomor suku cadang	Identifikasi model yang jelas untuk penerimaan gudang
Perlindungan kelembaban	Ditambahkan jika diperlukan untuk transportasi jarak jauh
Pemeriksaan jumlah	Diverifikasi sebelum penyegelan karton
Dokumen ekspor	Faktur komersial dan daftar kemasan tersedia
Metode pengiriman	Pengiriman ekspres, angkutan udara, atau konsolidasi
Permintaan khusus	Jadwal perawatan atau tenggat waktu produksi
Jangan lepaskan elemen dari kemasan pelindungnya sampai pemasangan. Simpan di tempat yang bersih dan kering jauh dari oli, pelarut, sinar matahari langsung, dan benda berat.	Mengapa Memilih Set Elemen Filter Ini

Kekhawatiran Pembelian

Solusi Pasokan Kami

Tidak yakin tentang kompatibilitas	Verifikasi model menggunakan foto rumah dan elemen
Membutuhkan kedua tahap filtrasi	AF30P-060S dan AFM40P-060AS dipasok sebagai satu set
Khawatir tentang jumlah yang salah	Kutipan terperinci dan verifikasi daftar kemasan
Membutuhkan stok perawatan mendesak	Ketersediaan dan waktu tunggu dikonfirmasi sebelum pesanan
Beberapa mesin memerlukan servis	Kutipan jumlah batch tersedia
Pengiriman internasional diperlukan	Dukungan pengemasan dan pengiriman ekspor
Membutuhkan pembelian berulang	Catatan nomor suku cadang dapat dipertahankan untuk pesanan di masa mendatang
Tidak yakin apakah segel diperlukan	Suku cadang perawatan tambahan dapat diperiksa secara terpisah
Persyaratan suku cadang SMT campuran	Filter dapat dikonsolidasikan dengan suku cadang mesin lainnya
Informasi teknis tidak lengkap	Foto dan kode model lengkap dapat ditinjau sebelum pasokan
Daftar Periksa Konfirmasi Pembeli	Harap konfirmasikan informasi berikut sebelum melakukan pemesanan:

Tidak.

Item Konfirmasi

1	Nomor suku cadang yang dibutuhkan adalah AF30P-060S
2	Nomor suku cadang yang dibutuhkan adalah AFM40P-060AS
3	Peringkat filtrasi yang dibutuhkan adalah 5 μm dan 0.3 μm
4	Seri filter yang terpasang adalah AF30 dan AFM40
5	Jumlah yang dibutuhkan untuk setiap nomor suku cadang
6	Apakah segel atau O-ring terpisah diperlukan
7	Apakah pesanan memerlukan pengemasan individu atau set
8	Merek mesin dan model mesin
9	Negara tujuan dan kode pos
10	Waktu pengiriman yang dibutuhkan
Pertanyaan yang Sering Diajukan	T1: Apakah AF30P-060S dan AFM40P-060AS jenis elemen yang sama?

Tidak. AF30P-060S adalah elemen filter primer nominal 5 μm yang digunakan dengan badan filter udara AF30. AFM40P-060AS adalah rakitan elemen nominal 0.3 μm yang digunakan dengan pemisah kabut AFM40. Keduanya melakukan fungsi filtrasi yang berbeda dan tidak dapat dipertukarkan.

T2: Apakah set ini termasuk rakitan filter AF30 dan AFM40 lengkap?

Tidak. Set standar berisi satu elemen pengganti AF30P-060S dan satu rakitan elemen pengganti AFM40P-060AS. Rumah filter, mangkuk, regulator, pembuangan, braket pemasangan, pengukur tekanan, dan perangkat keras penghubung tidak termasuk kecuali terdaftar secara terpisah dalam kutipan.

T3: Bisakah set ini digunakan untuk mesin pick-and-place SMT?

Dapat digunakan jika mesin SMT atau jalur pengolahan udaranya dilengkapi dengan badan filter AF30 dan AFM40 yang kompatibel. Konfirmasikan model rumah lengkap, kode elemen yang terpasang, dan konfigurasi pneumatik mesin sebelum memesan.

T4: Seberapa sering elemen filter ini harus diganti?

Frekuensi penggantian tergantung pada kualitas udara, kondisi kompresor, jam operasi, kelembaban, aliran udara, dan tingkat kontaminasi. Periksa elemen selama perawatan preventif dan ganti ketika rusak, jenuh, sangat terkontaminasi, atau menyebabkan kehilangan tekanan yang tidak dapat diterima.

T5: Informasi apa yang diperlukan untuk konfirmasi kompatibilitas?

Harap berikan model rumah filter lengkap, foto pelat nama dan elemen yang ada, merek mesin, model mesin, jumlah yang dibutuhkan, dan tujuan. Foto mangkuk dan struktur pemasangan internal juga berguna ketika label asli tidak jelas.

Catatan Verifikasi Teknis

Referensi resmi SMC mengidentifikasi AF30P-060S sebagai elemen pengganti untuk filtrasi seri AF30 dan AFM40P-060AS sebagai rakitan elemen yang berlaku untuk pemisah kabut AFM40 dan AFM40-06. Dokumentasi teknis SMC mengidentifikasi 5 μm sebagai tingkat filtrasi AF standar dan 0.3 μm sebagai tingkat filtrasi pemisah kabut AFM.

Karena kode model filter lengkap dapat mencakup generasi yang berbeda dan akhiran opsional, kompatibilitas harus dikonfirmasi terhadap kode rumah lengkap daripada penampilan saja.

Hubungi Kami

Hubungi Kami untuk Harga, Ketersediaan, dan Konfirmasi Model

Mencari elemen filter pengganti yang andal untuk mesin SMT atau sistem pneumatik industri?

Kirimkan nomor suku cadang, jumlah, dan informasi peralatan yang Anda butuhkan. Tim penjualan kami akan memeriksa spesifikasi dan menyiapkan kutipan yang jelas untuk tinjauan pembelian Anda.

Informasi yang Harus Disertakan dalam Pertanyaan Anda

Informasi yang Dibutuhkan

Detail

Nomor suku cadang	AF30P-060S dan/atau AFM40P-060AS
Jumlah yang dibutuhkan	Jumlah elemen individu atau set lengkap
Model rumah filter	Model lengkap yang tercetak pada unit yang terpasang
Informasi mesin	Merek dan model mesin
Foto produk	Label rumah, elemen yang terpasang, dan rakitan lengkap
Suku cadang tambahan	Segel mangkuk, O-ring, pembuangan, mangkuk, atau suku cadang perawatan lainnya
Tujuan pengiriman	Negara, kota, dan kode pos
Preferensi pengiriman	Pengiriman ekspres, angkutan udara, atau konsolidasi
Tanggal pengiriman yang dibutuhkan	Jadwal perawatan atau tenggat waktu produksi
Mengapa Mengirim Foto Sebelum Memesan?	Foto yang jelas membantu kami memeriksa nomor suku cadang, seri rumah, struktur elemen, dan aplikasi mesin. Ini mengurangi risiko menerima item pengganti yang salah dan mempercepat pemrosesan kutipan.

Templat Pesan Pertanyaan

Subjek: Pertanyaan untuk Elemen Filter SMC AF30P-060S dan AFM40P-060AS

Kepada Tim Penjualan,

Mohon kutip elemen filter pneumatik berikut:

AF30P-060S: _____ buah

AFM40P-060AS: _____ buah

Merek dan model mesin: _____
Model filter yang terpasang: _____
Tujuan pengiriman: _____
Tanggal pengiriman yang dibutuhkan: _____
Mohon konfirmasikan kondisi produk, kompatibilitas, waktu tunggu, pengemasan, biaya pengiriman, dan dokumentasi yang tersedia.
Hormat kami,

Tag:

FUJI NSK 708ATYNDBMP5 H4218K Precision Bearing dengan Precision Grade P5 dan Back-to-Back Duplex Arrangement untuk NXT XP143

Dapatkan Harga Terbaik

Video

Bantalan Berpelindung Logam FUJI H4130E NSK 608Z dengan Lubang 8 mm dan Diameter Luar 22 mm untuk Mesin SMT

Dapatkan Harga Terbaik

Mesin SMT Parts

SMT Suku Cadang

SMT Feeder

SMT Nozzle

servo motor driver

SMT bagian Feeder

Suku Cadang AI

Belt Konveyor SMT

Bagian-bagian Mesin Sablon

Jig Kalibrasi Pengumpan

Produk Anti Statis

Peralatan Perakitan SMT

Mesin SMT Parts

SMT Suku Cadang

SMT Feeder

SMT Nozzle

servo motor driver

SMT bagian Feeder

Suku Cadang AI

Belt Konveyor SMT

Bagian-bagian Mesin Sablon

Jig Kalibrasi Pengumpan

Produk Anti Statis

Peralatan Perakitan SMT

detail produk

SMC AF30P-060S AFM40P-060AS 5 μm 0,3 μm Filter Element Set untuk Partikel Udara Dikompres dan Filtrasi Kabut Minyak

Elemen filter udara terkompresi SMC

Filter penyaringan partikel 5 μm

0.3 μm filter kabut minyak

bagian-bagian mesin smt

perakitan smt

aksesoris smt

FUJI NSK 708ATYNDBMP5 H4218K Precision Bearing dengan Precision Grade P5 dan Back-to-Back Duplex Arrangement untuk NXT XP143

Bantalan Berpelindung Logam FUJI H4130E NSK 608Z dengan Lubang 8 mm dan Diameter Luar 22 mm untuk Mesin SMT
