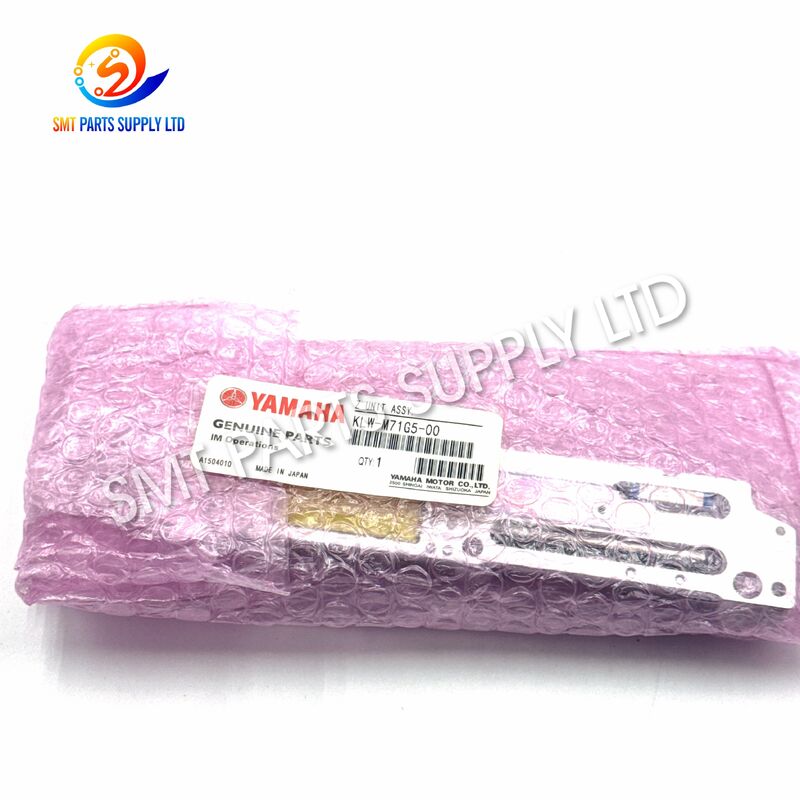

Yamaha KLW-M71G5-00 Z-Axis Linear Motor Unit untuk YSM10 YSM20R dengan gerakan vertikal yang dikendalikan presisi dan perakitan unit terintegrasi

Unit Motor Linier Sumbu-Z Yamaha KLW-M71G5-00 YSM10 YSM20R

Unit Motor Linier Sumbu-Z Yamaha KLW-M71G5-00 adalah rakitan gerak presisi yang dikembangkan untuk peralatan penempatan SMT Yamaha YSM10 dan YSM20R yang kompatibel. Dipasang di mekanisme sumbu-Z kepala pemasangan, unit ini mendukung gerakan vertikal terkontrol yang diperlukan saat nosel mendekati komponen, menyelesaikan pengambilan, bergerak ke posisi penempatan, dan menurunkan komponen ke papan sirkuit cetak.

Rakitan sumbu-Z yang stabil sangat penting untuk menjaga ketinggian pengambilan, ketinggian penempatan, ritme operasi, dan gerakan nosel yang konsisten. Ketika unit yang ada aus, rusak, terkontaminasi, atau tidak stabil secara mekanis, mesin dapat mengalami gerakan abnormal, kesalahan pengambilan, variasi ketinggian penempatan, getaran, alarm, atau penurunan efisiensi produksi.

KLW-M71G5-00 dipasok sebagai unit-Z terintegrasi daripada motor tujuan umum yang tidak terkait. Unit ini cocok untuk tim pemeliharaan, fasilitas produksi SMT, pemulih peralatan, dan distributor suku cadang yang membutuhkan pengganti yang teridentifikasi dengan benar untuk peralatan penempatan Yamaha. Nomor suku cadang dan konfigurasi mesin harus diperiksa sebelum pembelian.

Penyebab: Mengapa Unit Motor Sumbu-Z Memerlukan Penggantian

Kepala pemasangan mesin SMT melakukan sejumlah besar gerakan vertikal berulang selama produksi harian. Setiap siklus pengambilan-dan-penempatan memerlukan mekanisme sumbu-Z untuk menurunkan dan menaikkan nosel secara akurat. Jam operasi yang panjang, kecepatan produksi tinggi, debu, degradasi gemuk, tabrakan nosel yang tidak disengaja, dan pemeliharaan yang tidak benar secara bertahap dapat memengaruhi kondisi rakitan.

Penyebab umum kegagalan unit sumbu-Z meliputi:

Masalah sumbu-Z tidak boleh didiagnosis dari satu gejala saja. Sebelum mengganti unit, teknisi juga harus memeriksa poros nosel, konektor, kabel, mekanisme kepala, umpan balik pengontrol, posisi pemasangan, dan suku cadang mekanis terkait.

Gejala Khas Unit-Z yang Aus atau Rusak

Kondisi berikut mungkin menunjukkan bahwa unit sumbu-Z yang ada memerlukan inspeksi atau penggantian:

Gejala-gejala ini juga dapat berasal dari sistem mesin lain. Inspeksi lengkap direkomendasikan sebelum memesan atau memasang pengganti.

Solusi: Kembalikan Gerakan Kepala Vertikal yang Terkontrol

Mengganti unit sumbu-Z yang rusak atau tidak stabil dengan rakitan KLW-M71G5-00 yang cocok dapat membantu mengembalikan respons mekanis kepala pemasangan. Penggantian ini dimaksudkan untuk memberikan solusi pemeliharaan yang praktis ketika unit yang ada tidak lagi dapat beroperasi dalam kondisi produksi yang diperlukan.

Tujuan pemeliharaan utama adalah:

Unit pengganti harus dipasang oleh teknisi yang berkualifikasi dan akrab dengan peralatan SMT Yamaha. Kalibrasi mesin dan verifikasi operasional harus diselesaikan setelah pemasangan.

Keunggulan Produk Utama

1. Nomor Suku Cadang yang Diidentifikasi dengan Jelas

KLW-M71G5-00 memberikan referensi yang tepat untuk pembelian dan kontrol inventaris. Menggunakan nomor suku cadang yang tepat mengurangi risiko memilih rakitan yang terlihat serupa tetapi tidak kompatibel.

2. Unit Sumbu-Z Terintegrasi

Produk dipasok sebagai rakitan unit sumbu-Z, membuatnya cocok untuk penggantian ketika unit gerak lengkap memerlukan servis daripada hanya satu subkomponen.

3. Dirancang untuk Operasi Kepala Pemasangan SMT

Rakitan ini mendukung gerakan vertikal berulang selama proses pengambilan dan penempatan komponen, di mana gerakan terkontrol dan ketinggian yang konsisten penting.

4. Cocok untuk Inventaris Pemeliharaan

Pabrik SMT dapat menyimpan suku cadang ini sebagai suku cadang kritis untuk pemeliharaan terjadwal, penggantian darurat, pemulihan peralatan, atau pemulihan lini.

5. Mendukung Pengurangan Waktu Henti

Unit pengganti yang telah diverifikasi sebelumnya membantu tim pemeliharaan merespons dengan cepat ketika kegagalan sumbu-Z mengganggu produksi.

6. Inspeksi Sebelum Pengiriman

Unit yang tersedia dapat diperiksa untuk identifikasi nomor suku cadang, penampilan, konektor, permukaan pemasangan, dan kondisi mekanis dasar sebelum pengiriman.

7. Kondisi Pasokan Fleksibel

Tergantung pada ketersediaan stok dan persyaratan pelanggan, kondisi pasokan dapat mencakup opsi penggantian baru, bekas asli, rekondisi, atau setara. Kondisi yang tepat harus dikonfirmasi dalam kutipan.

8. Dukungan Pengiriman Internasional

Suku cadang industri yang ringkas ini dapat dikemas untuk kurir internasional, angkutan udara, atau pengiriman gabungan sesuai dengan jumlah pesanan dan tujuan.

Spesifikasi

Penting: Tegangan, resistansi, susunan konektor, dimensi pemasangan, dan kompatibilitas kepala tidak boleh diasumsikan dari penampilan. Harap berikan label suku cadang asli dan informasi mesin sebelum memesan.

Referensi Kompatibilitas

Daftar industri mendeskripsikan KLW-M71G5-00 sebagai Rakitan Unit Sumbu-Z Yamaha YSM10/YSM20-series, sementara beberapa daftar juga merujuk YSM20R. Karena alasan ini, persetujuan pembelian harus didasarkan pada nomor suku cadang yang terpasang daripada nama mesin saja.

Aplikasi

Unit Motor Linier Sumbu-Z KLW-M71G5-00 dapat digunakan di berbagai lingkungan produksi dan pemeliharaan SMT.

Lini Produksi SMT

Cocok untuk pabrik elektronik yang mengoperasikan mesin penempatan Yamaha dalam produksi berkelanjutan atau multi-shift.

Pemeliharaan Preventif Mesin

Unit ini dapat disiapkan sebagai suku cadang kritis selama servis mesin terjadwal, terutama di mana gangguan produksi membawa biaya tinggi.

Perbaikan Kerusakan Darurat

Ketika diagnosis mengonfirmasi kegagalan unit sumbu-Z, pengganti yang terverifikasi dapat membantu mengurangi waktu henti mesin yang berkepanjangan.

Pemulihan Peralatan

Digunakan selama pembangunan kembali atau perbaikan mesin penempatan seri Yamaha YSM yang kompatibel.

Distribusi Suku Cadang

Cocok untuk pemasok suku cadang industri yang mendukung pabrik SMT, produsen kontrak, pusat perbaikan, dan pedagang peralatan.

Perluasan Kapasitas Produksi

Berguna saat menyiapkan inventaris suku cadang tambahan untuk lini SMT yang baru dipasang atau dipindahkan.

Aplikasi Manufaktur Elektronik

Cara Kerja

Sumbu-Z bertanggung jawab atas gerakan vertikal terkontrol dari mekanisme nosel atau kepala pemasangan. Operasinya merupakan bagian penting dari siklus pengambilan-dan-penempatan SMT.

Langkah 1: Pemosisian Komponen

Pengumpan menyajikan komponen pada posisi pengambilan yang diprogram. Kepala pemasangan bergerak secara horizontal untuk menyelaraskan nosel yang dipilih di atas komponen.

Langkah 2: Penurunan Sumbu-Z

Unit sumbu-Z menggerakkan nosel ke bawah menuju komponen. Jarak perjalanan dikontrol sesuai dengan pemrograman mesin, data komponen, jenis nosel, dan informasi kalibrasi.

Langkah 3: Pengambilan Komponen

Nosel mencapai ketinggian pengambilan yang diperlukan. Vakum diterapkan melalui nosel untuk menahan komponen.

Langkah 4: Pengangkatan Sumbu-Z

Sumbu-Z mengangkat nosel dan komponen yang diambil menjauh dari pengumpan. Gerakan vertikal yang stabil membantu mencegah pergeseran atau kehilangan komponen.

Langkah 5: Inspeksi dan Koreksi

Tergantung pada konfigurasi mesin, komponen dapat melewati pengenalan visi. Sistem memeriksa posisi dan rotasi sebelum penempatan.

Langkah 6: Pergerakan ke Posisi PCB

Kepala bergerak ke koordinat penempatan yang diprogram pada papan sirkuit cetak.

Langkah 7: Penempatan Terkontrol

Sumbu-Z menurunkan komponen ke ketinggian penempatan yang ditentukan. Gerakan yang akurat penting karena ketinggian berlebihan, ketinggian yang tidak mencukupi, atau gerakan yang tidak stabil dapat memengaruhi kualitas penempatan.

Langkah 8: Pelepasan dan Pengembalian

Komponen dilepaskan, dan sumbu-Z mengangkat nosel untuk siklus berikutnya.

Urutan ini diulang terus menerus. Oleh karena itu, unit-Z harus memberikan respons yang stabil melalui sejumlah besar siklus produksi.

Hubungan Fungsional dengan Sistem SMT Lainnya

Unit sumbu-Z yang benar saja tidak dapat mengkompensasi pemilihan nosel yang salah, pengumpan yang rusak, kebocoran vakum, dukungan PCB yang buruk, atau pemrograman yang tidak akurat. Produksi yang andal bergantung pada sistem mesin yang lengkap.

Panduan Pemasangan

Pemasangan harus dilakukan oleh personel pemeliharaan SMT yang terlatih.

Sebelum Pemasangan

1. Hentikan mesin sesuai prosedur pematian yang disetujui.
2. Putuskan daya listrik dan ikuti persyaratan penguncian fasilitas.
3. Catat alarm mesin saat ini dan gejala operasi.
4. Foto posisi pemasangan asli dan rute kabel.
5. Konfirmasikan label unit lama adalah KLW-M71G5-00 atau referensi pengganti yang disetujui.
6. Periksa unit pengganti dari kerusakan transportasi.
7. Bandingkan konektor, titik pemasangan, panjang kabel, dan antarmuka mekanis.
8. Siapkan alat bersih dan area kerja yang terlindungi dari elektrostatik.

Selama Pemasangan

1. Hindari menarik konektor dengan kabel.
2. Lindungi konektor yang terbuka dari debu dan kontaminasi.
3. Simpan sekrup, ring, braket, dan spacer di posisi aslinya.
4. Jangan memaksakan rakitan ke lokasi pemasangan.
5. Konfirmasikan keselarasan mekanis sebelum mengencangkan sekrup.
6. Arahkan kabel menjauh dari tepi tajam dan bagian yang bergerak.
7. Kencangkan perangkat keras pemasangan sesuai prosedur servis mesin.
8. Periksa kembali setiap koneksi sebelum menyalakan daya.

Setelah Pemasangan

1. Lakukan inisialisasi mesin yang diperlukan.
2. Periksa sumbu-Z untuk gerakan yang bebas dan tidak terhalang.
3. Jalankan gerakan pada kecepatan operasi yang aman atau dikurangi.
4. Amati kebisingan, getaran, gerakan kabel, dan status alarm.
5. Selesaikan kalibrasi yang berkaitan dengan ketinggian nosel dan kepala.
6. Uji pengambilan menggunakan komponen yang sesuai.
7. Verifikasi ketinggian penempatan pada papan uji terkontrol.
8. Tingkatkan kecepatan produksi secara bertahap setelah verifikasi berhasil.
9. Catat tanggal penggantian dan hasil pemeliharaan.

Proses Inspeksi dan Kontrol Kualitas

Pengujian fungsional tergantung pada kondisi produk, platform pengujian yang tersedia, dan perjanjian pesanan. Pembeli yang memerlukan laporan pengujian spesifik atau video operasi harus menyatakan persyaratan sebelum melakukan pemesanan.

Pengemasan dan Pengiriman

Unit sumbu-Z adalah rakitan industri presisi dan harus dilindungi dari benturan, kelembaban, debu, dan kerusakan konektor selama transportasi.

Metode Pengemasan yang Direkomendasikan

Metode Pengiriman yang Tersedia

• Ekspres DHL
• Ekspres FedEx
• Ekspres UPS
• Angkutan udara internasional
• Pengiriman gabungan
• Forwarder yang ditunjuk pelanggan
• Pengiriman ke gudang pengiriman domestik

Biaya pengiriman dan waktu pengiriman tergantung pada tujuan, ukuran paket, persyaratan yang dinyatakan, dan metode transportasi yang dipilih.

Cara Memilih Unit Sumbu-Z yang Tepat

Memilih pengganti hanya berdasarkan penampilan produk dapat menyebabkan pembelian yang salah. Rakitan motor SMT yang terlihat serupa mungkin memiliki konektor, posisi pemasangan, parameter listrik, persyaratan perjalanan, atau aplikasi mesin yang berbeda.

Langkah 1: Periksa Nomor Suku Cadang Lengkap

Konfirmasikan bahwa label asli menunjukkan:

KLW-M71G5-00

Juga berikan sufiks atau revisi apa pun yang ditampilkan pada label, seperti huruf tambahan atau referensi “X”.

Langkah 2: Konfirmasikan Model Mesin

Berikan identifikasi mesin lengkap:

• Yamaha YSM10
• Yamaha YSM20
• Yamaha YSM20R
• Model lain yang tepat, jika berlaku

Langkah 3: Konfirmasikan Nomor Seri Mesin

Mesin dengan model yang sama mungkin memiliki revisi produksi atau konfigurasi kepala yang berbeda. Nomor seri meningkatkan verifikasi teknis.

Langkah 4: Konfirmasikan Jenis Kepala

Seri mesin penempatan yang sama mungkin menggunakan kepala yang berbeda. Foto label identifikasi kepala direkomendasikan.

Langkah 5: Bandingkan Konektor

Periksa:

• Jumlah konektor
• Bentuk konektor
• Susunan pin
• Arah keluar kabel
• Panjang kabel
• Mekanisme pengunci

Langkah 6: Bandingkan Antarmuka Mekanis

Periksa:

• Lokasi lubang pemasangan
• Bentuk braket
• Susunan poros dan panduan
• Profil keseluruhan
• Posisi rute kabel

Langkah 7: Berikan Foto Produk yang Jelas

Foto yang direkomendasikan meliputi:

Langkah 8: Konfirmasikan Kondisi Produk

Pilih opsi pasokan yang diperlukan:

Langkah 9: Konfirmasikan Garansi dan Pengujian

Minta pemasok untuk menyatakan:

• Kondisi produk
• Metode pengujian
• Periode garansi
• Persyaratan pengembalian
• Waktu tunggu
• Aksesori yang disertakan
• Metode pengemasan

Informasi Pemesanan

Untuk kutipan yang cepat dan akurat, harap berikan detail berikut:

Memberikan informasi lengkap mengurangi penundaan kutipan dan membantu mencegah kesalahan kompatibilitas.

Perbandingan dengan Suku Cadang yang Dipilih Secara Salah

Beberapa menit yang dihabiskan untuk memverifikasi unit asli dapat mencegah waktu henti mesin yang signifikan, biaya pengembalian, dan penundaan produksi.

Rekomendasi Pemeliharaan

Pemeriksaan Harian

• Amati kebisingan kepala yang abnormal.
• Periksa alarm pengambilan atau penempatan yang berulang.
• Jaga kebersihan bagian dalam mesin.
• Pantau tabrakan nosel dan gerakan yang tidak biasa.
• Catat kode kesalahan yang berulang.

Pemeriksaan Mingguan

• Periksa rute kabel yang terlihat.
• Periksa konektor dari kelonggaran.
• Tinjau data kesalahan pengambilan yang berulang.
• Periksa area kepala dari kontaminasi.
• Konfirmasikan tidak ada getaran abnormal yang berkembang.

Pemeliharaan Terjadwal

• Ikuti program pemeliharaan mesin.
• Periksa mekanisme sumbu-Z dan bagian bergerak terkait.
• Lakukan kalibrasi setelah pekerjaan mekanis.
• Ganti nosel yang rusak dan suku cadang terkait yang aus.
• Simpan suku cadang sumbu-Z kritis dengan benar.

Penyimpanan Suku Cadang

Pertanyaan yang Sering Diajukan

1. Apakah KLW-M71G5-00 cocok untuk setiap mesin Yamaha YSM10 dan YSM20R?

Belum tentu. Unit ini umum direferensikan untuk peralatan seri Yamaha YSM10 dan YSM20, tetapi jenis kepala, revisi mesin, konektor, dan konfigurasi nomor seri mungkin berbeda. Harap konfirmasikan label asli dan berikan informasi mesin sebelum memesan.

2. Apakah produk ini hanya motor atau rakitan sumbu-Z lengkap?

KLW-M71G5-00 umumnya dipasok dan diidentifikasi sebagai Rakitan Unit Sumbu-Z. Komponen yang disertakan secara tepat dapat bervariasi sesuai dengan kondisi stok, jadi pelanggan harus mengonfirmasi konfigurasi yang dipasok menggunakan foto saat ini dan detail kutipan.

3. Bisakah unit ini menyelesaikan kesalahan pengambilan dan penempatan?

Unit ini dapat membantu ketika kesalahan disebabkan oleh gerakan sumbu-Z yang tidak stabil atau rusak. Namun, kesalahan pengambilan juga dapat disebabkan oleh nosel, pengumpan, kebocoran vakum, presentasi komponen, kalibrasi, kabel, pengontrol, atau pengaturan program yang salah.

4. Informasi apa yang diperlukan sebelum kutipan?

Harap berikan nomor suku cadang, model mesin, nomor seri, jenis kepala, kuantitas yang dibutuhkan, kondisi produk yang diinginkan, negara pengiriman, dan foto yang jelas dari label unit asli, konektor, dan struktur pemasangan.

5. Apakah kalibrasi diperlukan setelah mengganti unit sumbu-Z?

Ya. Setelah penggantian mekanis, teknisi yang berkualifikasi harus menyelesaikan inisialisasi yang diperlukan, pemeriksaan gerakan, kalibrasi ketinggian nosel, uji pengambilan, dan verifikasi penempatan sebelum mengembalikan mesin ke produksi kecepatan normal.

Hubungi Kami

Mencari pengganti yang andal untuk sistem sumbu-Z kepala pemasangan Yamaha YSM10 atau YSM20R Anda?

Kirimkan informasi berikut kepada kami untuk konfirmasi teknis dan kutipan cepat:

• Nomor suku cadang: KLW-M71G5-00
• Model mesin Yamaha
• Nomor seri mesin
• Jenis kepala pemasangan
• Kuantitas yang dibutuhkan
• Kondisi pilihan
• Foto label unit asli
• Foto konektor dan pemasangan
• Negara pengiriman dan kode pos

Kami mendukung pabrik SMT global, tim pemeliharaan peralatan, produsen kontrak, pusat perbaikan, dan distributor suku cadang industri.

Hubungi kami hari ini untuk:

• Konfirmasi kompatibilitas
• Ketersediaan stok saat ini
• Pemilihan kondisi produk
• Foto inspeksi
• Informasi pengemasan
• Kutipan pengiriman
• Dukungan pesanan massal
• Suku cadang SMT Yamaha terkait

Pemberitahuan Merek Dagang: Yamaha dan nama model mesin terkait digunakan hanya untuk identifikasi produk dan referensi kompatibilitas. Semua merek dagang adalah milik pemiliknya masing-masing.
