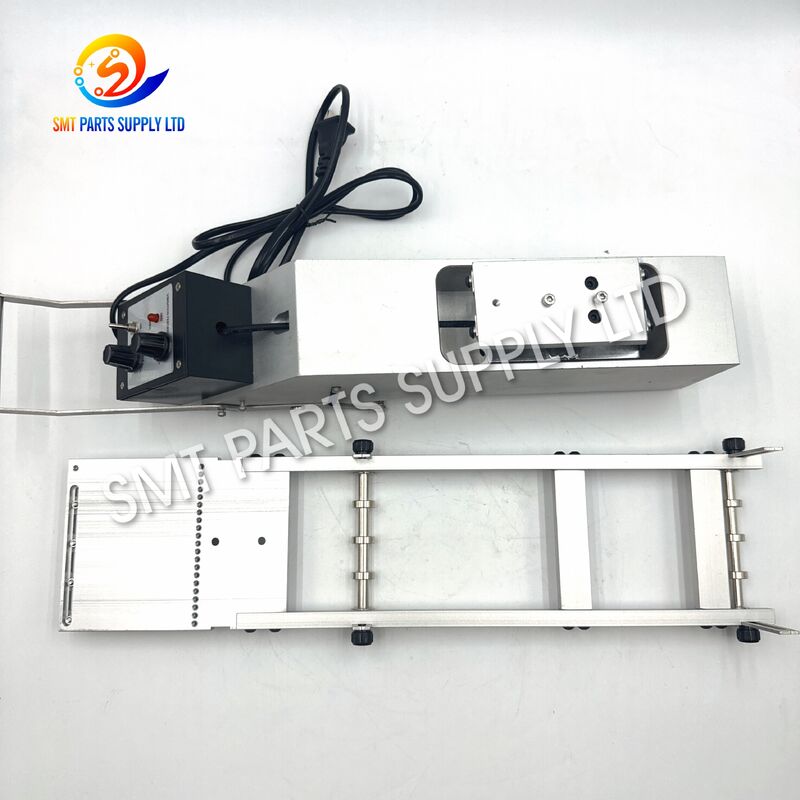

JUKI RS-1 Compatible Four-Line Vibratory Stick Feeder dengan Getaran yang Dapat Disesuaikan untuk Pengumpanan Tabung SMT

Pengumpan Stik Bergetar Empat Jalur yang Kompatibel dengan JUKI RS-1 dirancang untuk menyajikan komponen elektronik yang dipasok dalam tabung kaku atau majalah stik ke posisi pengambilan peralatan penempatan SMT yang kompatibel. Melalui getaran terkontrol, komponen bergerak secara bertahap dari tabung penyimpanan menuju titik pengumpulan yang dapat diulang, memungkinkan kepala penempatan untuk mengambil dan memasangnya pada papan sirkuit cetak.

Konfigurasi empat jalur menyediakan kapasitas produksi yang fleksibel untuk satu atau beberapa referensi komponen. Ini sangat berguna untuk perakitan prototipe, uji rekayasa, produksi campuran tinggi, produksi jangka pendek, pekerjaan perbaikan, dan komponen yang tidak tersedia atau tidak ekonomis dalam kemasan pita dan gulungan.

Diproduksi dengan struktur logam kaku dan komponen pendukung tabung yang dapat disesuaikan, pengumpan dirancang untuk pemasangan praktis, pengoperasian yang nyaman, dan pergerakan komponen yang stabil. Model mesin, antarmuka pemasangan, konektor, tegangan, dimensi tabung, dan paket komponen harus dikonfirmasi sebelum memesan untuk memastikan konfigurasi yang benar.

Banyak sirkuit terpadu, konektor, relai, modul, dan komponen elektronik lainnya dipasok dalam tabung plastik kaku. Kemasan tabung melindungi komponen selama transportasi dan penyimpanan sambil mempertahankan orientasi komponen yang konsisten. Namun, ini dapat menimbulkan kesulitan ketika suku cadang perlu diproses oleh peralatan penempatan otomatis.

Tanpa pengumpan stik yang sesuai, operator mungkin perlu mengeluarkan komponen secara manual dan memindahkannya ke dalam baki, pembawa sementara, atau perangkat pengumpanan lainnya. Proses ini meningkatkan kebutuhan tenaga kerja dan dapat mengganggu operasi lini SMT normal.

Mengemas ulang komponen tabung ke dalam pita pembawa dapat memerlukan peralatan khusus, pita penutup yang sesuai, gulungan, prosedur inspeksi, dan waktu pemrosesan tambahan. Untuk pesanan prototipe atau jumlah produksi kecil, biaya konversi mungkin lebih tinggi daripada nilai komponen.

Komponen tidak selalu meluncur mulus melalui tabung hanya dengan gravitasi. Pergerakan dapat dipengaruhi oleh:

• Dimensi badan komponen.
• Berat komponen.
• Kondisi permukaan tabung.
• Listrik statis.
• Deformasi kemasan.
• Kemiringan tabung.
• Konfigurasi timbal.
• Debu atau partikel asing.
• Gesekan antara komponen dan tabung.
• Toleransi manufaktur tabung yang tidak konsisten.

Produsen elektronik campuran tinggi dapat memproses banyak model PCB selama satu giliran produksi. Ketika komponen dipasok dalam format kemasan yang berbeda, operator memerlukan solusi pengumpanan yang dapat disesuaikan dan dimuat tanpa persiapan yang panjang.

Jika tabung tidak didukung dengan benar, komponen dapat berputar, miring, tumpang tindih, atau berhenti sebelum mencapai posisi pengambilan. Titik penyajian yang tidak stabil dapat menyebabkan kesalahan pengambilan kepala, kehilangan komponen, alarm mesin, dan penurunan efisiensi penempatan.

Transfer manual berulang dapat meningkatkan kemungkinan:

• Orientasi komponen yang salah.
• Timbal bengkok atau rusak.
• Kontaminasi pada permukaan pengambilan.
• Pelepasan muatan elektrostatik.
• Campuran batch komponen.
• Informasi ketertelusuran yang hilang.
• Goresan badan komponen.
• Paparan perangkat sensitif kelembaban.

Pengumpan stik bergetar yang kompatibel dengan RS-1 menyediakan gerakan linier terkontrol untuk komponen yang dipasok dalam tabung atau majalah stik yang sesuai. Alih-alih sepenuhnya mengandalkan gravitasi, pengumpan menghasilkan getaran yang dapat disesuaikan yang membantu komponen bergerak ke arah titik pengambilan mesin.

Mekanisme getaran menerapkan gerakan amplitudo rendah berulang ke struktur pendukung tabung. Gerakan ini membantu mengatasi gesekan statis antara komponen dan permukaan tabung bagian dalam.

Intensitas getaran dapat disesuaikan sesuai dengan paket komponen, kondisi tabung, berat, dan perilaku pengumpanan. Pengaturan yang benar memungkinkan komponen bergerak secara konsisten tanpa pantulan, tabrakan, atau rotasi yang berlebihan.

Struktur empat jalur dapat diatur sesuai dengan persyaratan produksi.

Pengumpan memungkinkan komponen yang sesuai untuk tetap berada dalam tabung kaku aslinya sampai dibutuhkan untuk penempatan. Ini mengurangi pengemasan ulang yang tidak perlu dan mendukung penggunaan inventaris komponen yang ada secara efisien.

Panduan tabung, posisi pendukung, tingkat getaran, dan area pembuangan komponen dapat disesuaikan sesuai dengan konfigurasi yang dipilih. Penyesuaian yang tepat membantu mempertahankan:

• Posisi tabung yang stabil.
• Arah komponen yang benar.
• Pergerakan maju yang mulus.
• Ketinggian pengambilan yang dapat diulang.
• Penyajian komponen yang konsisten.
• Pengurangan intervensi operator.
• Pergantian produksi yang lebih cepat.
• Risiko kerusakan kemasan yang lebih rendah.

Pengumpan ini sangat cocok untuk pabrik yang memproduksi banyak model PCB, batch rekayasa kecil, papan perbaikan, pesanan percontohan, atau produk elektronik yang memerlukan komponen yang umum dipasok dalam tabung.

Spesifikasi listrik dan mekanis yang tepat dapat bervariasi sesuai dengan versi yang dipasok. Pembeli harus mengkonfirmasi informasi berikut sebelum memesan:

Konfigurasi empat jalur cocok untuk pembeli yang membutuhkan perencanaan produksi yang lebih fleksibel. Beberapa tabung dapat dimuat secara bersamaan, mengurangi frekuensi penggantian manual. Referensi komponen yang berbeda juga dapat ditugaskan ke jalur terpisah ketika pengaturan peralatan, program pengambilan, dan dimensi tabung sesuai.

Jalur tambahan dapat digunakan sebagai saluran pengumpanan cadangan selama siklus produksi yang lebih lama. Ini membantu operator menyiapkan tabung pengganti terlebih dahulu dan mengurangi gangguan yang tidak perlu ketika tabung aktif kosong.

Pengumpan dapat mendukung komponen yang dikemas dalam tabung yang kompatibel yang digunakan dalam elektronik rumah tangga, perangkat pintar, peralatan hiburan, produk tampilan, pengisi daya, pengontrol, dan aksesori komunikasi.

Cocok untuk pembuatan pengontrol yang dapat diprogram, modul sensor, papan kontrol daya, unit kontrol motor, produk otomatisasi, dan peralatan komunikasi industri.

Pengumpan dapat digunakan untuk komponen yang kompatibel dalam papan kontrol otomotif, modul pencahayaan, sistem pemantauan, dan aksesori elektronik ketika proses produksi memenuhi persyaratan kualitas dan ketertelusuran produsen.

Berlaku untuk penempatan sirkuit terpadu dan modul elektronik yang sesuai yang digunakan dalam perangkat jaringan, sistem komunikasi, peralatan pemrosesan sinyal, dan produk nirkabel.

Pengumpan dapat mendukung manufaktur PCB terkontrol untuk produk elektronik medis ketika kompatibilitas, validasi proses, kebersihan, kontrol ESD, dan catatan produksi memenuhi persyaratan pabrik.

Cocok untuk IC driver yang dikemas dalam tabung, perangkat kontrol, komponen manajemen daya, dan suku cadang terkait yang digunakan dalam driver LED, produk pencahayaan pintar, dan peralatan pencahayaan industri.

Pilihan yang efektif untuk pengenalan produk baru, verifikasi rekayasa, produksi sampel, pengujian sirkuit, dan penempatan komponen bervolume rendah.

Empat jalur pengumpanan membantu produsen kontrak mengelola beberapa referensi komponen tanpa menyiapkan gulungan pita khusus untuk setiap pesanan produksi pendek.

Fasilitas perbaikan dapat menggunakan komponen pengganti yang dikemas dalam tabung sambil mengurangi penyajian manual di posisi penempatan.

Cocok untuk universitas, pusat pengembangan, laboratorium pengujian, integrator otomatisasi, dan perusahaan desain produk elektronik.

Tidak semua tabung atau paket komponen dapat didukung oleh satu konfigurasi standar. Pembeli harus memberikan informasi dimensi yang jelas dan, jika memungkinkan, sampel tabung atau gambar komponen untuk evaluasi.

Sebelum memuat, verifikasi nomor suku cadang komponen, dimensi tabung, arah pin satu, orientasi paket, dan permukaan pengambilan yang diperlukan.

Tempatkan pengumpan pada posisi pemasangan yang ditentukan. Amankan struktur penguncian mekanis atau perangkat keras pemasangan sesuai dengan konfigurasi mesin yang disetujui.

Masukkan tabung ke jalur pengumpanan yang dipilih. Tabung harus lurus, bersih, dan diarahkan ke titik pengambilan.

Atur jarak panduan dan posisi pendukung tabung. Tabung harus tetap aman tanpa tertekan atau terdistorsi.

Sambungkan pengumpan hanya ke sumber daya yang disetujui. Tegangan pengumpan, konektor, dan polaritas harus sesuai dengan konfigurasi yang dipasok.

Aktifkan pengumpan pada pengaturan getaran rendah. Amati apakah komponen mulai bergerak mulus melalui tabung.

Tingkatkan getaran hanya jika diperlukan. Getaran yang berlebihan dapat menyebabkan komponen memantul, berputar, bertabrakan, atau penyajian pengambilan yang tidak stabil.

Sesuaikan output pengumpan, posisi panduan, dan koordinat pengambilan mesin sehingga komponen terdepan tiba di lokasi yang dapat diulang.

Jalankan beberapa tes pengambilan kecepatan rendah. Konfirmasikan keselarasan kepala, stabilitas komponen, pengambilan vakum, orientasi paket, dan jarak aman.

Setelah proses pengumpanan dan pengambilan disetujui, catat pengaturan akhir untuk pergantian produksi di masa mendatang.

Berikan merek mesin, model lengkap, versi produksi, dan nomor seri jika tersedia. Nama mesin yang serupa tidak selalu menjamin antarmuka pemasangan atau listrik yang identik.

Kirim foto yang jelas dari bank pengumpan, braket pemasangan, konektor, mekanisme penguncian, dan struktur mesin di sekitarnya.

Periksa label tegangan dan konektor sebelum memesan. Jangan pernah menghubungkan pengumpan ke sumber daya yang tidak terverifikasi.

Berikan pengukuran tabung berikut:

• Panjang tabung total.
• Lebar tabung luar.
• Tinggi tabung luar.
• Saluran komponen internal.
• Profil outlet.
• Ketebalan dinding.
• Arah pemuatan komponen.

Gambar paket atau lembar data membantu mengevaluasi:

• Dimensi badan komponen.
• Dimensi timbal.
• Berat komponen.
• Permukaan pengambilan.
• Posisi pin satu.
• Kepala yang dibutuhkan.
• Orientasi komponen.
• Tindakan pencegahan penanganan.

Pilih konfigurasi empat jalur ketika Anda membutuhkan beberapa tabung aktif, beberapa referensi komponen, waktu produksi yang lebih lama, atau saluran cadangan yang disiapkan.

Untuk produksi bervolume sangat tinggi, kemasan pita dan gulungan mungkin menawarkan tingkat otomatisasi yang lebih tinggi. Untuk batch kecil, produksi campuran, dan inventaris tabung yang ada, pengumpan stik bergetar mungkin memberikan solusi yang lebih ekonomis.

Produk ini ditawarkan sebagai pengganti yang kompatibel kecuali penawaran secara jelas menyatakan pasokan produsen asli. Pembeli yang membutuhkan suku cadang asli harus meminta status asli yang terdokumentasi sebelum memesan.

Pengaturan yang benar harus menggerakkan komponen secara terus menerus tanpa menyebabkan pantulan, rotasi, tumpang tindih, atau benturan yang berlebihan.

Jangan gunakan tabung yang retak, bengkok, tergores parah, terkontaminasi, atau terdeformasi secara dimensi.

Singkirkan fragmen kemasan, debu, dan serpihan komponen secara teratur. Bahan asing dapat meningkatkan gesekan dan mengganggu perjalanan komponen.

Konfirmasikan arah pin satu dan arah pembuangan komponen sebelum memulai produksi. Pemuatan yang salah dapat menghasilkan kesalahan penempatan di seluruh batch PCB.

Panduan tidak boleh menyentuh timbal terbuka dengan tekanan berlebihan. Hentikan operasi segera jika deformasi atau goresan timbal terlihat.

Gunakan pembumian yang disetujui, workstation antistatis, pakaian ESD, dan prosedur penanganan komponen yang sesuai sesuai dengan standar pabrik.

Untuk setiap komponen, catat:

• Nomor suku cadang komponen.
• Pemasok tabung dan dimensi.
• Jalur pengumpanan.
• Posisi panduan.
• Pengaturan getaran.
• Koordinat pengambilan.
• Ketinggian pengambilan.
• Model kepala.
• Orientasi komponen.
• Hasil produksi uji coba.

• Periksa pemasangan pengumpan.
• Konfirmasikan getaran yang stabil.
• Periksa tabung aktif.
• Verifikasi orientasi komponen.
• Bersihkan area pengambilan.
• Periksa perutean kabel.
• Amati stabilitas pengumpanan.

• Bersihkan semua jalur pengumpanan.
• Periksa keselarasan panduan.
• Periksa pengencang.
• Uji setiap jalur secara terpisah.
• Periksa konektor.
• Tinjau catatan kesalahan pengambilan.

• Evaluasi konsistensi getaran.
• Periksa permukaan keausan.
• Uji pengontrol.
• Periksa akurasi pemasangan.
• Ganti kabel atau panduan yang rusak.
• Lakukan validasi pengumpanan setelah perawatan.

Setiap pengumpan harus diperiksa sebelum pengiriman sesuai dengan konfigurasi produk yang disepakati.

1. Pengumpan diperiksa secara visual dan dibersihkan.
2. Bagian yang dapat disesuaikan diamankan.
3. Kabel dan konektor dilindungi.
4. Pengumpan dibungkus dengan bahan peredam.
5. Perlindungan busa ditambahkan di sekitar area kritis.
6. Produk ditempatkan dalam karton ekspor yang kuat.
7. Ruang kosong diisi untuk mengurangi pergerakan.
8. Karton disegel dan diberi label.
9. Pengemasan yang diperkuat atau kayu dapat diatur jika diperlukan.

Daftar ini menjelaskan pengumpan stik bergetar kompatibel baru kecuali status produsen asli dikonfirmasi secara spesifik dalam penawaran. Pembeli yang membutuhkan suku cadang asli harus meminta dokumentasi sebelum memesan.

Pengumpan ditujukan untuk aplikasi yang kompatibel dengan RS-1, tetapi posisi pemasangan, konektor, tegangan, versi mesin, dan antarmuka kontrol harus diperiksa sebelum pengiriman. Kompatibilitas langsung tidak boleh diasumsikan tanpa verifikasi.

Empat komponen yang berbeda dapat dimuat ketika tabung, posisi pengambilan, program mesin, dan pengaturan produksi mereka sesuai. Setiap komponen harus diuji secara independen sebelum produksi normal dimulai.

Tidak ada pengumpan standar yang boleh dianggap cocok untuk setiap tabung. Lebar tabung, tinggi, profil outlet, dimensi komponen, struktur timbal, berat, dan orientasi pengambilan harus dikonfirmasi sebelum memesan.

Harap berikan model mesin, foto pengumpan yang ada, posisi pemasangan, tegangan, konektor, dimensi tabung, nomor suku cadang komponen, gambar paket, jumlah jalur yang dibutuhkan, jumlah pembelian, dan tujuan pengiriman.

Hubungi tim penjualan kami untuk harga, konfirmasi konfigurasi, waktu tunggu, detail pengemasan, dan pengaturan pengiriman internasional.

Untuk mendapatkan rekomendasi yang akurat, harap kirimkan:

• Merek dan model lengkap mesin.
• Nomor seri mesin.
• Model dan label pengumpan yang ada.
• Foto yang jelas dari pengumpan yang ada.
• Foto posisi pemasangan.
• Foto konektor daya.
• Tegangan operasi yang dibutuhkan.
• Dimensi tabung komponen.
• Foto tabung dan komponen.
• Produsen komponen dan nomor suku cadang.
• Gambar paket atau lembar data teknis.
• Konfigurasi jalur pengumpanan yang dibutuhkan.
• Jumlah pembelian yang dibutuhkan.
• Negara pengiriman dan kode pos.
• Persyaratan produk asli atau kompatibel.

Tim kami mendukung pabrik SMT, produsen elektronik, dealer peralatan, perusahaan pemeliharaan, laboratorium rekayasa, dan integrator otomatisasi di Eropa, Amerika Utara, dan Asia Tenggara.
