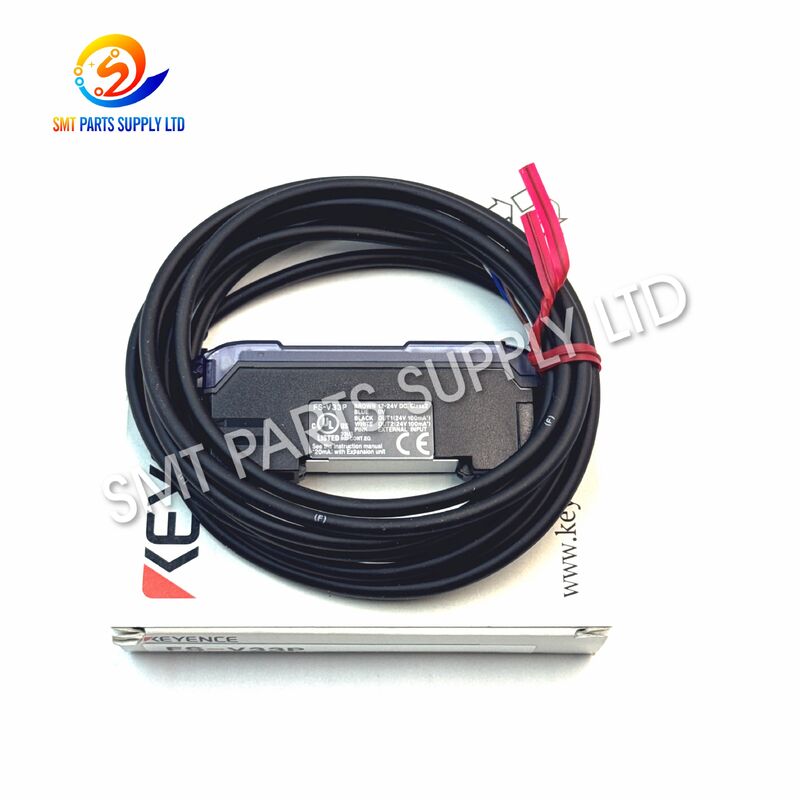

Penguat Serat KEYENCE FS-V33P A10397 PNP untuk Track FUJI NXT II

KEYENCE FS-V33P A10397 Penguat Serat PNP untuk Jalur FUJI NXT II

The KEYENCE FS-V33P A10397 Penguat Serat PNP untuk Jalur FUJI NXT II adalah penguat serat optik digital ringkas yang dirancang untuk pemrosesan sinyal optik yang presisi dalam peralatan SMT otomatis. A10397 umumnya terdaftar sebagai penguat jalur FUJI NXT II, sementara FS-V33P mengidentifikasi penguat utama tipe kabel PNP seri FS-V30 KEYENCE.

FS-V33P menyediakan dua output kontrol PNP dan satu input eksternal, memungkinkannya memproses sinyal dari kepala sensor serat yang kompatibel dan mengirimkan sinyal switching yang stabil ke sistem kontrol mesin. Ini mendukung beberapa mode respons, pemilihan LIGHT-ON atau DARK-ON, fungsi timer, pemantauan digital ganda, dan pelacakan sensitivitas otomatis. Fitur-fitur ini membuatnya cocok untuk deteksi keberadaan PCB, konfirmasi transfer konveyor, dan tugas penginderaan terkait jalur lainnya dalam konfigurasi FUJI NXT II yang kompatibel.

Badannya yang sempit memungkinkan pemasangan di area listrik yang ringkas, sementara tampilan digital memberikan pandangan yang jelas kepada teknisi pemeliharaan tentang nilai sinyal saat ini dan ambang batas yang telah ditetapkan untuk penyesuaian dan pemecahan masalah yang lebih mudah.

KEYENCE mengidentifikasi FS-V33P sebagai unit utama tipe kabel PNP dengan dua output kontrol dan satu input eksternal.

Transportasi PCB yang andal bergantung pada umpan balik sensor yang akurat. Ketika sistem penginderaan jalur menjadi tidak stabil, FUJI NXT II dapat mengalami deteksi papan yang terputus-putus, alarm transfer, gerakan konveyor yang tertunda, atau penghentian produksi yang tidak terduga.

Beberapa kondisi dapat menyebabkan masalah ini.

Debu, residu fluks, minyak, atau kotoran produksi di sekitar kepala penginderaan serat dapat mengurangi intensitas optik dan menciptakan nilai deteksi yang tidak stabil.

Jika ambang batas switching diposisikan terlalu dekat dengan nilai cahaya yang diterima normal, perubahan kecil pada permukaan papan, getaran, atau penyelarasan sensor dapat menyebabkan output yang terputus-putus.

Servis mekanis, penyesuaian konveyor, getaran, atau benturan yang tidak disengaja dapat menggeser kepala serat dari posisi penginderaan yang benar.

Pembengkokan yang berlebihan, penghancuran, kontaminasi, atau penuaan kabel serat dapat mengurangi cahaya yang ditransmisikan atau diterima.

Kabel yang longgar, catu daya DC yang tidak stabil, terminal yang buruk, atau koneksi sirkuit PNP yang salah dapat menyebabkan gejala yang mirip dengan kegagalan penguat.

Setelah operasi industri jangka panjang, penguat dapat mengalami masalah tampilan, output, tombol, atau elektronik internal yang mencegah penginderaan yang stabil.

Ketika deteksi jalur menjadi tidak stabil, FS-V33P harus diperiksa sebagai bagian dari sistem sensor yang lengkap daripada diganti tanpa inspeksi.

Verifikasi bahwa penguat yang terpasang ditandai:

FS-V33P

dan konfirmasikan referensi FUJI terkait:

A10397

Ini penting karena model FS-V30 yang mirip secara visual mungkin menggunakan tipe output atau konfigurasi unit yang berbeda.

Periksa:

• Pemasangan serat
• Penyelarasan optik
• Kebersihan permukaan penginderaan
• Pembengkokan kabel
• Kerusakan mekanis
• Posisi pemasangan

Tampilan digital ganda menunjukkan nilai yang telah ditetapkan dan nilai penginderaan saat ini secara bersamaan, sehingga lebih mudah untuk mengevaluasi margin sinyal.

Perbedaan yang jelas antara nilai target-hadir dan target-tidak-hadir diinginkan untuk switching yang andal.

FS-V33P menggunakan output kolektor terbuka PNP. Konfirmasikan bahwa sirkuit input mesin dirancang untuk logika PNP sebelum penggantian.

Seri FS-V30 beroperasi dari 12 hingga 24 VDC plus atau minus 10 persen.

Jika penguat dipastikan rusak, menggantinya dengan konfigurasi FS-V33P A10397 yang sama membantu menghindari masalah kompatibilitas yang melibatkan logika PNP/NPN, gaya kabel, desain unit utama, atau jumlah output.

Spesifikasi listrik dan dimensi ini terdaftar oleh KEYENCE untuk keluarga FS-V33P dan FS-V30.

Rentang respons yang dapat dipilih memungkinkan penguat untuk menyeimbangkan deteksi cepat dan stabilitas penginderaan sesuai dengan aplikasi.

Keluarga FS-V30 berisi beberapa model yang sangat terkait, jadi nomor model lengkap harus selalu diperiksa daripada memilih berdasarkan penampilan saja.

A10397 FS-V33P umumnya dipasarkan sebagai penguat jalur untuk peralatan FUJI NXT II.

Tergantung pada sensor serat yang terpasang dan konfigurasi mesin, ini dapat mendukung fungsi-fungsi seperti:

• Deteksi keberadaan PCB
• Konfirmasi kedatangan PCB
• Deteksi keberangkatan PCB
• Pemantauan transfer konveyor
• Penginderaan posisi berhenti
• Penginderaan masuk papan
• Penginderaan keluar papan
• Konfirmasi urutan jalur

Fungsi penginderaan yang tepat tergantung pada lokasi pemasangan dan konfigurasi kepala serat.

Penguat ini cocok untuk lingkungan manufaktur elektronik di mana deteksi yang akurat membantu mengoordinasikan transfer papan antar bagian peralatan.

Pengguna tipikal meliputi:

• Pabrik EMS
• Pabrik perakitan PCB
• Departemen produksi SMT
• Tim pemeliharaan peralatan FUJI
• Perusahaan servis mesin SMT
• Distributor suku cadang
• Departemen pemeliharaan otomatisasi

FS-V33P bekerja bersama dengan kepala sensor serat optik yang kompatibel.

Penguat menggunakan sumber cahaya LED merah dengan panjang gelombang 640 nm dan mengirimkan energi optik melalui serat yang terhubung.

Ketika PCB atau target lain memasuki area penginderaan, jumlah cahaya yang diterima berubah.

Tergantung pada pengaturan sensor, deteksi dapat terjadi melalui:

• Cahaya pantul
• Cahaya terputus
• Cahaya transmisi

Penguat mengubah perubahan optik menjadi nilai penginderaan digital dan membandingkannya dengan ambang batas yang telah ditetapkan.

Ketika kondisi deteksi terpenuhi, penguat mengalihkan output PNP-nya.

Operator dapat memilih:

• LIGHT-ON
• DARK-ON

tergantung pada logika mesin yang dibutuhkan.

Sirkuit kontrol jalur FUJI menerima output dan menggunakan sinyal sebagai bagian dari urutan transfer konveyor atau papan.

FS-V33P menyediakan beberapa fungsi timer yang dapat dipilih:

• OFF-delay
• ON-delay
• One-shot
• ON-delay plus OFF-delay
• ON-delay plus one-shot

Rentang timer dapat disesuaikan dari 0,1 ms hingga 9.999 ms.

Pengaturan ini memungkinkan teknisi untuk menstabilkan sinyal deteksi pendek dan menyesuaikan perilaku sensor dengan persyaratan waktu mesin.

Memilih penguat yang benar harus didasarkan pada identifikasi lengkap daripada penampilan.

Konfirmasikan:

A10397

Referensi ini dikaitkan dengan aplikasi penguat jalur FUJI NXT II dalam daftar suku cadang SMT.

Konfirmasikan:

FS-V33P

Huruf terakhir penting.

FS-V33P = PNP

FS-V33 = NPN

FS-V33P adalah unit utama.

Jangan secara otomatis mengganti model unit ekspansi seperti FS-V34P.

FS-V33P menggunakan konfigurasi kabel.

FS-V33CP menggunakan konfigurasi konektor M8 dan tidak boleh dianggap sebagai pengganti yang identik.

Sebelum memesan, berikan:

Memberikan foto label dan pemasangan yang jelas dapat mengurangi kesalahan pemesanan dan mempercepat pemeriksaan kompatibilitas.

Ini adalah penguat serat digital PNP yang umum digunakan dalam aplikasi penginderaan jalur FUJI NXT II, di mana ia memproses sinyal sensor optik untuk deteksi keberadaan, transfer, dan posisi PCB.

FS-V33P adalah penguat utama PNP dengan dua output kontrol dan satu input eksternal. Model FS-V33 terkait menggunakan output NPN.

Seri FS-V30 beroperasi dari 12 hingga 24 VDC plus atau minus 10 persen, sehingga verifikasi catu daya penting sebelum pemasangan.

Tidak secara otomatis. FS-V33P adalah unit utama, sedangkan FS-V34P adalah unit ekspansi. Model lengkap, pengkabelan, konfigurasi output, dan persyaratan mesin harus diperiksa terlebih dahulu.

Harap berikan A10397, FS-V33P, model mesin FUJI, jumlah yang dibutuhkan, dan foto jelas label penguat dan posisi pemasangan untuk konfirmasi spesifikasi yang lebih cepat.

Mencari KEYENCE FS-V33P A10397 Penguat Serat PNP untuk Jalur FUJI NXT II?

Kirimkan kami nomor suku cadang, model mesin, jumlah yang dibutuhkan, dan foto produk. Kami dapat membantu mengonfirmasi spesifikasi dan menyiapkan penawaran untuk kebutuhan pemeliharaan atau penggantian SMT Anda.

Untuk pemrosesan yang lebih cepat, sertakan:

A10397 + FS-V33P + FUJI NXT II + Jumlah

Hubungi kami hari ini untuk informasi harga, ketersediaan, pemeriksaan kompatibilitas, dan pengiriman.
