Baldor EB0462A01 REV G 193409 Pengontrol NextMove ES untuk Printer DEK

Baldor EB0462A01 REV G 193409 NextMove ES Controller untuk Printer DEK

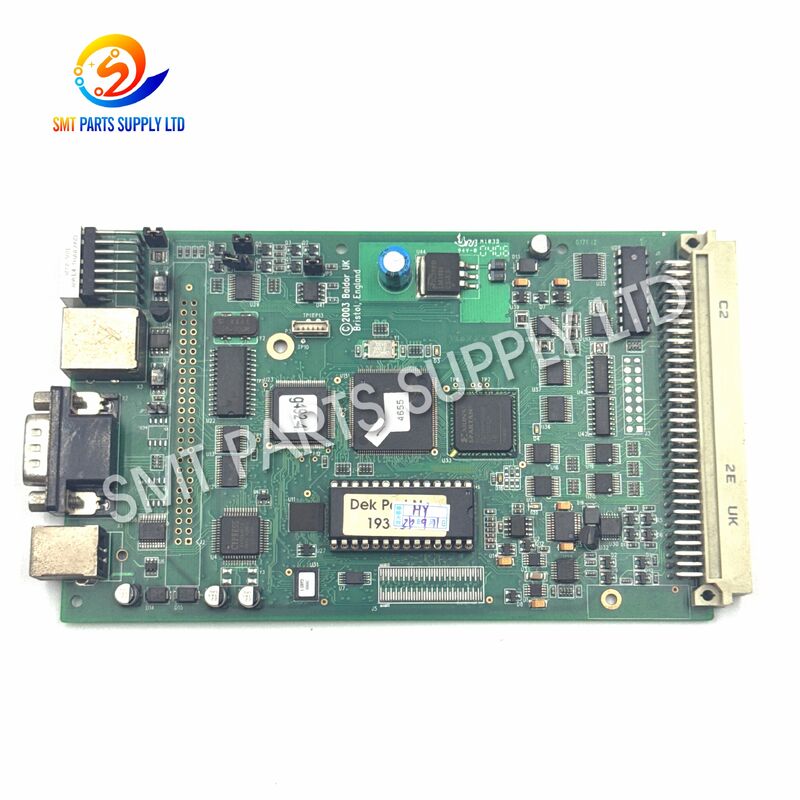

Baldor EB0462A01 REV G, nomor suku cadang DEK 193409, adalah papan kontrol gerak multi-sumbu NextMove ES yang dirancang untuk sistem kontrol printer stensil DEK yang kompatibel. Pengontrol menyediakan manajemen gerak terkoordinasi untuk sumbu servo dan stepper, memungkinkan sistem kontrol printer untuk mengeksekusi pemosisian yang akurat, gerakan tersinkronisasi, dan urutan mesin otomatis.

Arsitektur NextMove ES NES002-501 yang mendasarinya mendukung enam sumbu gerak, termasuk dua sumbu servo dan empat sumbu stepper. Ini juga menyediakan kemampuan komunikasi USB dan serial untuk konfigurasi, diagnostik, dan komunikasi dengan lingkungan kontrol mesin.

Dalam peralatan DEK, nomor suku cadang 193409 diidentifikasi sebagai PCB pengontrol NextMove ES. Ini sangat relevan ketika memperbaiki atau memulihkan peralatan pencetakan DEK yang menggunakan arsitektur pengontrol ini.

Untuk aplikasi penggantian, pelanggan harus mengonfirmasi nomor suku cadang DEK, identifikasi papan Baldor, revisi perangkat keras, konektor, dan konfigurasi sistem yang ada sebelum pemasangan.

Penyebab

Printer stensil DEK bergantung pada kontrol gerak terkoordinasi untuk memposisikan rakitan mekanis secara akurat selama proses pencetakan. Ketika pengontrol gerak mengalami kesalahan, beberapa masalah mesin dapat muncul.

Papan pengontrol elektronik beroperasi terus menerus di dalam peralatan industri dan dapat mengalami tekanan jangka panjang dari suhu operasi, getaran, gangguan listrik, oksidasi konektor, atau penuaan komponen.

Sebelum mengganti pengontrol, teknisi juga harus memeriksa catu daya mesin, papan antarmuka, kabel, konektor, penggerak servo, penggerak stepper, motor, encoder, sensor, dan konfigurasi perangkat lunak.

Solusi

Mengganti pengontrol DEK 193409 yang rusak dengan papan NextMove ES yang cocok dapat membantu memulihkan arsitektur kontrol gerak asli printer.

Platform Baldor NextMove ES dirancang untuk mengoordinasikan beberapa sumbu gerak dari satu pengontrol. Ini memproses perintah mesin, menghasilkan sinyal gerak servo atau stepper, menerima informasi umpan balik, dan berkomunikasi dengan bagian lain dari sistem kontrol mesin.

Untuk penggantian yang andal, verifikasi informasi berikut sebelum memesan:

Papan pengontrol tidak boleh dipilih hanya berdasarkan penampilan fisik. Mesin yang menggunakan tata letak PCB serupa mungkin memiliki firmware, revisi, antarmuka, atau persyaratan konfigurasi yang berbeda.

Menyediakan foto yang jelas dari label papan asli dan informasi mesin dapat secara signifikan meningkatkan akurasi penggantian.

Spesifikasi

Informasi Kelistrikan NextMove ES Referensi

Untuk platform NES002-501, arsitektur pengontrol menggunakan persyaratan daya referensi berikut:

Nilai-nilai ini menggambarkan platform pengontrol NextMove ES dan tidak boleh dianggap sebagai instruksi untuk melewati pengkabelan mesin DEK atau arsitektur daya asli.

Selalu pasang papan melalui sistem kelistrikan DEK asli dan susunan konektor.

Arsitektur Pengontrol

Pengontrol NextMove ES menyediakan koordinasi terpusat antara beberapa fungsi gerak mesin.

Oleh karena itu, papan ini melakukan peran yang secara fundamental berbeda dari catu daya sederhana, papan relai, atau penggerak motor terisolasi.

Aplikasi

Pengontrol Baldor EB0462A01 REV G 193409 NextMove ES digunakan dalam peralatan pencetakan stensil DEK yang kompatibel yang memerlukan arsitektur pengontrol ini.

Aplikasi umum meliputi:

Dokumentasi suku cadang seri DEK Horizon mencakup nomor suku cadang 193409 sebagai PCB pengontrol NextMove ES. Namun, konfigurasi mesin dapat bervariasi sesuai dengan model, tahun produksi, versi perangkat keras, dan modifikasi peralatan sebelumnya.

Karena alasan ini, kompatibilitas harus dikonfirmasi menggunakan nomor suku cadang mesin asli daripada hanya nama keluarga printer.

Cara Kerja

Papan NextMove ES berfungsi sebagai pengontrol gerak pusat.

Ketika printer DEK mengeksekusi operasi mekanis, sistem kontrol mesin mengirimkan instruksi ke pengontrol gerak. Pengontrol memproses informasi posisi, kecepatan, arah, dan urutan yang diperlukan dan menghasilkan perintah yang sesuai untuk sistem gerak yang terhubung.

Urutan operasi yang disederhanakan adalah:

1. Perintah Mesin

Sistem kontrol printer meminta gerakan tertentu.

2. Perhitungan Gerak

Pengontrol menghitung perintah sumbu yang diperlukan sesuai dengan program mesin.

3. Keluaran Sumbu

Sinyal gerak ditransmisikan ke sistem kontrol servo atau stepper yang sesuai.

4. Gerakan Mekanis

Motor dan rakitan mekanis yang terkait bergerak sesuai dengan perintah yang diminta.

5. Umpan Balik dan Status

Informasi posisi, sensor, encoder, dan status mesin dikembalikan ke pengontrol jika berlaku.

6. Koordinasi Urutan

Pengontrol mengoordinasikan gerakan selanjutnya dengan proses pencetakan secara keseluruhan.

Arsitektur multi-sumbu ini memungkinkan beberapa fungsi mekanis beroperasi dalam urutan mesin yang diprogram.

Mengapa Revisi yang Benar Penting

Papan kontrol industri dapat tetap digunakan selama bertahun-tahun, dan papan yang terlihat serupa tidak selalu identik secara elektrik atau fungsional.

Oleh karena itu, pengidentifikasi berikut harus diperiksa dengan cermat:

EB0462A01
Mengidentifikasi rakitan papan Baldor atau referensi perangkat keras yang terkait dengan produk.

REV G
Mengidentifikasi revisi perangkat keras yang ditampilkan pada papan yang berlaku.

193409
Mengidentifikasi referensi suku cadang DEK untuk pengontrol NextMove ES.

NextMove ES
Mengidentifikasi keluarga pengontrol gerak Baldor.

NES002-501
Mengidentifikasi konfigurasi pengontrol NextMove ES referensi yang terkait dengan komunikasi USB dan RS232.

Mencocokkan referensi ini mengurangi risiko memesan pengontrol yang salah.

Pertimbangan Penggantian

Penggantian papan pengontrol harus dilakukan dengan hati-hati karena PCB adalah bagian dari sistem kontrol gerak printer.

Sebelum melepas pengontrol yang ada:

Setelah pemasangan, mesin mungkin memerlukan pemeriksaan sistem, verifikasi sumbu, homing, kalibrasi, atau konfigurasi pengontrol sesuai dengan prosedur servis DEK.

Cara Memilih

Memilih pengontrol yang benar membutuhkan lebih dari sekadar mencari nama produk.

1. Periksa Nomor Suku Cadang DEK

Referensi terpenting untuk produk ini adalah:

193409

Jika nomor suku cadang DEK asli berbeda, verifikasi kemampuan tukar sebelum membeli.

2. Periksa Identifikasi Baldor

Bandingkan PCB asli dengan:

EB0462A01

Label PCB dan tata letak komponen harus diperiksa terhadap penggantinya.

3. Periksa Revisi

Jika pengontrol asli ditandai:

REV G

informasikan pemasok bahwa pencocokan REV G lebih disukai atau diperlukan.

4. Periksa Keluarga Pengontrol

Konfirmasikan bahwa sistem kontrol asli menggunakan:

NextMove ES

Jangan bingung NextMove ES dengan generasi pengontrol Baldor NextMove lainnya.

5. Periksa Model Referensi

Jika terlihat atau didokumentasikan, konfirmasikan:

NES002-501

6. Periksa Informasi Printer

Berikan model printer DEK dan informasi serial jika tersedia.

7. Kirim Foto Papan

Untuk peralatan industri lama, foto yang jelas dari papan yang ada adalah salah satu metode paling efektif untuk mengonfirmasi penggantian.

Foto yang direkomendasikan meliputi:

• Tampilan depan penuh PCB
• Label produk Baldor
• Label nomor suku cadang DEK
• Penandaan revisi
• Area konektor
• Pelat nama mesin

Daftar Periksa Pemilihan

FAQ

Q1. Untuk apa Baldor EB0462A01 REV G 193409 digunakan?

Baldor EB0462A01 REV G dengan nomor suku cadang DEK 193409 adalah PCB pengontrol gerak multi-sumbu NextMove ES yang digunakan dalam sistem kontrol printer stensil DEK yang kompatibel. Ini mengoordinasikan gerak servo dan stepper dan berinteraksi dengan arsitektur kontrol mesin.

Q2. Apakah DEK 193409 sama dengan pengontrol NextMove ES?

Ya. Dokumentasi suku cadang DEK mengidentifikasi 193409 sebagai Pengontrol PCB Next Move ES. Pengontrol dikaitkan dengan platform kontrol gerak Baldor NextMove ES.

Q3. Apa model referensi Baldor untuk pengontrol ini?

Konfigurasi referensi NextMove ES yang relevan adalah NES002-501. Arsitektur pengontrol ini mendukung enam sumbu, termasuk dua sumbu servo dan empat sumbu stepper, dengan komunikasi USB dan RS232.

Q4. Bisakah pengontrol ini dipasang di setiap printer DEK?

Tidak. Kompatibilitas bergantung pada konfigurasi printer DEK, nomor suku cadang asli, revisi pengontrol, perangkat keras antarmuka, pengkabelan, dan pengaturan perangkat lunak. Konfirmasikan bahwa mesin asli menggunakan DEK 193409 atau pengganti yang kompatibel secara resmi sebelum memesan.

Q5. Informasi apa yang harus saya berikan sebelum meminta penawaran?

Harap berikan nomor suku cadang DEK 193409, nomor Baldor EB0462A01, revisi papan, model printer DEK, jumlah yang dibutuhkan, dan foto yang jelas dari pengontrol asli. Informasi ini membantu mengonfirmasi kompatibilitas sebelum pengiriman.
