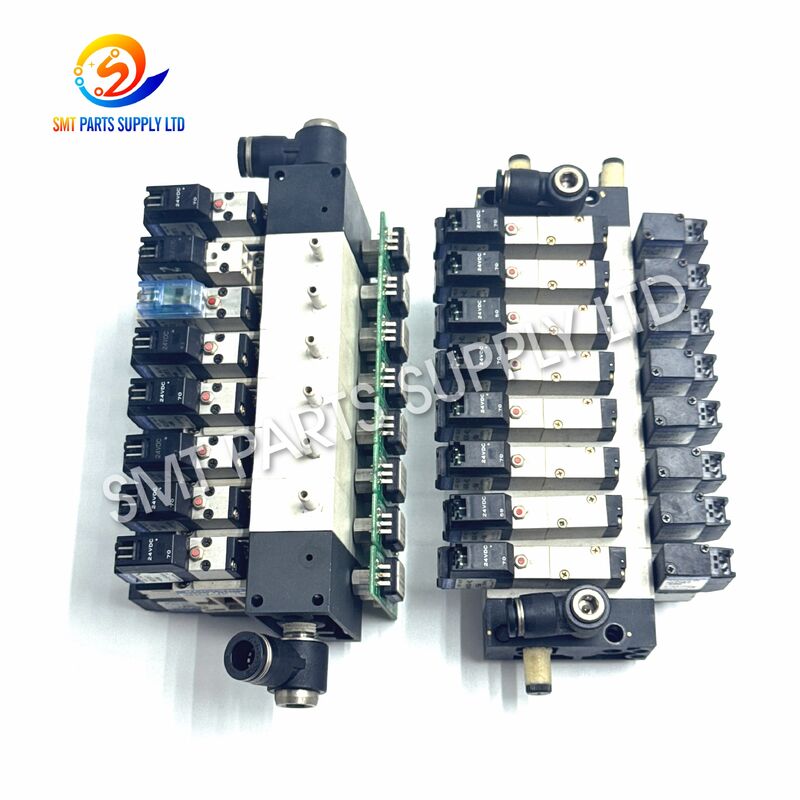

KGB-M7163-00X Ejector untuk mesin pick and place YAMAHA YV100XG

KGB-M7163-00X Ejector untuk YAMAHA YV100XG pick and place machine

PeraturanYAMAHA KGB-M7163-00X Vacuum Ejectoradalah komponen penghasil vakum pneumatik yang digunakan dalam aplikasi mesin pick and place SMT YV100XG.Fungsinya adalah untuk mendukung tekanan negatif yang dibutuhkan oleh kepala penempatan dan sistem nozzle selama pengambilan komponen elektronik dan transfer.

Kinerja vakum yang stabil penting untuk menjaga penanganan komponen yang konsisten selama produksi SMT. Ketika ejektor menjadi usang, terkontaminasi, dibatasi, atau tidak stabil,mesin mungkin mengalami hisap lemah, kegagalan pengambil berulang, penurunan komponen, atau respon vakum abnormal.

KGB-M7163-00X cocok untuk pabrik produksi SMT, departemen pemeliharaan peralatan, perusahaan layanan, dan distributor suku cadang yang membutuhkan komponen pengganti untuk peralatan YV100XG.Untuk pemesanan yang tepat, pembeli disarankan untuk mengkonfirmasi nomor bagian asli, model mesin, dan konfigurasi komponen yang dipasang sebelum pembelian.

Penyebab

Mengapa Ejektor Vakum SMT Perlu Diganti?

Ejektor vakum beroperasi berulang kali selama penempatan komponen. Siklus pneumatik terus menerus dan paparan produksi dapat secara bertahap mempengaruhi kinerja vakum.

Penyebab umum termasuk:

Salah satu gejala umum adalah peningkatan kesalahan pengambilan komponen bahkan ketika nozel dan feeder tampak normal.

Gejala lain mungkin adalah hisap yang tidak konsisten, di mana beberapa komponen berhasil diambil sementara yang lain tidak.

Namun, ejektor tidak harus secara otomatis dianggap cacat setiap kali terjadi masalah pickup.ventil pneumatik, dan pasokan udara terkompresi.

Solusi

Memulihkan Kinerja Vakum yang Stabil

Ketika pemecahan masalah mengkonfirmasi bahwa ejektor vakum yang ada tidak lagi memberikan kinerja yang dapat diandalkan, menggantinya dengan bagian yang kompatibel yang benar dapat membantu mengembalikan operasi mesin yang stabil.

PeraturanKGB-M7163-00X Vacuum Ejectormemberikan solusi pengganti untuk aplikasi YV100XG menggunakan nomor bagian ini.

Prosedur pemeliharaan yang direkomendasikan meliputi:

1. Konfirmasi model mesin.
2. Periksa nomor bagian ejektor asli.
3. Periksa nozel dan jalur vakum.
4. Periksa selang dan perlengkapan untuk kebocoran udara.
5. Konfirmasi kondisi suplai udara terkompresi.
6. Bandingkan respon vakum dengan kinerja mesin normal.
7. Ubah ejektor jika kerusakan dikonfirmasi.
8. Melakukan pengujian pengambilan dan penempatan setelah instalasi.

Manfaat Pemeliharaan

Menyimpan komponen pneumatik penting yang tersedia dalam persediaan suku cadang dapat sangat berguna bagi pabrik yang mengoperasikan beberapa mesin YV100XG.

Spesifikasi

Catatan Pemesanan Penting

Penampilan luar saja tidak boleh digunakan untuk mengidentifikasi suku cadang mesin SMT.

Untuk pemilihan yang akurat, konfirmasi:

• Nomor bagian asli
• Model mesin
• Penampilan bagian yang dipasang
• Pengaturan konektor atau pneumatik-port
• Jumlah yang dibutuhkan
• Konfigurasi mesin

Jika tersedia, foto yang jelas dari ejektor asli dianjurkan sebelum konfirmasi pesanan.

Aplikasi

Ejektor vakum KGB-M7163-00X dimaksudkan untukPemeliharaan peralatan SMT YV100XG dan layanan sistem vakum.

Lingkungan aplikasi khas

Komponen ini sangat berguna di mana kontinuitas produksi penting dan kesalahan yang terkait dengan vakum harus diperbaiki dengan cepat.

Masalah Tipikal yang Terkait dengan Kinerja Vakum

Sistem vakum yang lemah atau tidak stabil dapat mengakibatkan:

• Komponen yang tersisa dalam feeder
• Komponen yang jatuh saat gerakan kepala
• Upaya pengambilan berulang kali
• Peningkatan alarm mesin
• Penyedutan intermiten
• Efisiensi penempatan berkurang
• Intervensi operator yang lebih tinggi
• Peningkatan waktu henti mesin

Gejala-gejala ini dapat memiliki beberapa penyebab, sehingga dianjurkan untuk melakukan diagnosis yang tepat sebelum mengganti ejektor.

Cara Kerjanya

Prinsip Generasi Vakum

Ejektor menggunakan udara terkompresi untuk menghasilkan tekanan negatif.

Urutan kerja umum adalah:

Udara terkompresi → Vacuum Ejector → Tekanan negatif → Nozzle → Komponen Pickup

Selama produksi, udara terkompresi masuk ke ejektor. Aliran udara internal menciptakan area tekanan rendah, menghasilkan vakum.

Vakum ini diberikan ke sistem nozzle.

Nozzle kemudian menggunakan hisap untuk mengambil komponen elektronik dari feeder.

Sementara kepala penempatan bergerak, vakum yang stabil membantu menjaga komponen terikat dengan aman pada nozel.

Pada posisi PCB yang diprogram, komponen dilepaskan untuk ditempatkan.

Siklus ini diulang terus-menerus selama operasi mesin.

Mengapa Vakum yang Stabil Penting

Selama penempatan berkecepatan tinggi, komponen dapat terkena akselerasi, rotasi, inspeksi penglihatan, dan gerakan kepala yang cepat.

Vakum yang tidak cukup dapat mengurangi stabilitas komponen.

Untuk alasan ini, ejektor berfungsi sebagai bagian penting dari sistem penanganan komponen pneumatik mesin.

Bagaimana Memilih

1. Konfirmasi Nomor Bagian

Referensi seleksi pertama harus:

KGB-M7163-00X

Mencocokkan nomor bagian yang tepat membantu mengurangi kesalahan pesanan.

2Konfirmasi Mesin.

Memverifikasi bahwa mesin adalahYV100XG mesin pick dan tempatmenggunakan konfigurasi ejektor ini.

3Bandingkan Bagian Asli

Sebelum membeli, bandingkan komponen asli dengan yang diganti.

Titik perbandingan yang disarankan meliputi:

4. Diagnosis Sistem Vakum

Sebelum mengganti ejektor, periksa komponen terkait lainnya.

Kemungkinan masalah vakum juga bisa berasal dari:

• Nozzle tersumbat
• Filter kotor
• Kebocoran selang vakum
• Fittings longgar
• Gangguan katup pneumatik
• Tekanan udara terkompresi rendah
• Segel yang rusak

Diagnosis yang benar membantu menghindari penggantian yang tidak perlu.

5Pertimbangkan Inventaris Cadangan.

Pabrik yang menggunakan beberapa mesin SMT harus mempertimbangkan untuk menyimpan suku cadang sistem vakum yang biasa digunakan.

Hal ini dapat membantu tim pemeliharaan merespon dengan cepat terhadap kegagalan produksi yang tidak terduga dan mengurangi penundaan pengadaan darurat.

FAQ

T1: Mesin apa yang digunakan oleh ejektor vakum KGB-M7163-00X?

KGB-M7163-00X dimaksudkan untuk aplikasi mesin pick and place YAMAHA YV100XG. Pembeli harus mengkonfirmasi nomor bagian yang terpasang asli dan konfigurasi mesin sebelum memesan.

T2: Apa fungsi ejektor ini?

Fungsi utamanya adalah untuk menghasilkan tekanan vakum untuk sistem penanganan komponen pemasangan SMT, mendukung pengambilan, transfer, dan penempatan nozzle komponen elektronik yang dapat diandalkan.

T3: Bagaimana saya tahu apakah ejektor vakum perlu diganti?

Gejala umum termasuk hisap yang tidak stabil, kesalahan pengambilan yang sering, penurunan komponen berulang kali, atau respons vakum yang lambat.

T4: Dapatkah produk ini disimpan sebagai suku cadang pemeliharaan?

Ya, KGB-M7163-00X cocok untuk inventaris pemeliharaan, terutama untuk pabrik yang mengoperasikan peralatan YV100XG di mana penggantian cepat dapat mengurangi waktu henti produksi.

Q5: Informasi apa yang harus saya berikan untuk penawaran?

Harap berikan nomor bagian KGB-M7163-00X, model mesin YV100XG, jumlah yang diperlukan, negara tujuan, dan foto komponen asli jika tersedia.

Hubungi Kami

MencariKGB-M7163-00X Vacuum Ejector untuk mesin SMT YV100XG?

Kirimkan kami:

• Nomor bagian
• Model mesin
• Jumlah yang dibutuhkan
• Foto bagian asli
• Negara tujuan
• Jadwal pengiriman yang diperlukan

Kami dapat membantu dengan konfirmasi produk, penawaran, ketersediaan, kemasan, dan pengaturan pengiriman.

Kirim pertanyaan Anda sekarang untuk harga saat ini, status stok, dan lead time.
