Papan Kontrol Sumbu Z Panasonic MTKB000146AA untuk Pemasangan 16 Kepala NPM-D3

Papan Kontrol Sumbu Z Panasonic MTKB000146AA untuk Pemasangan 16 Kepala NPM-D3

Nama Merek:	Panasonic
Nomor Model:	MTKB000146AA
Moq:	1 buah
harga:	Dapat dinegosiasikan
Waktu pengiriman:	3–7 hari kerja
Ketentuan Pembayaran:	T/T

Informasi Detail

Deskripsi produk

Informasi Detail

Tempat asal:

CINA & JEPANG

Referensi merek:

panasonic

Model:

MTKB000146AA

Nomor Bagian Terkait:

Nomor 610164162AA

Nama Produk:

Papan Kontrol Sumbu Z

Jenis Produk:

PCB Elektronik Pemasangan SMT

Mesin yang berlaku:

NPM-D3 / Pemasangan NPM yang Kompatibel

Kepala yang Berlaku:

Ringan 16-Kepala / 16-Nozzle

Fungsi Utama:

Penempatan Kepala Kontrol Gerakan Sumbu Z

Aplikasi:

Perbaikan, pemeliharaan dan penggantian mesin SMT

Kemasan rincian:

Karton

Menyediakan kemampuan:

1000PCS/TAHUN

Menyoroti:

Panel kontrol Panasonic NPM-D3

Papan kontrol sumbu Z untuk SMT

NPM-D3 Bagian pemasangan 16 kepala

Deskripsi produk

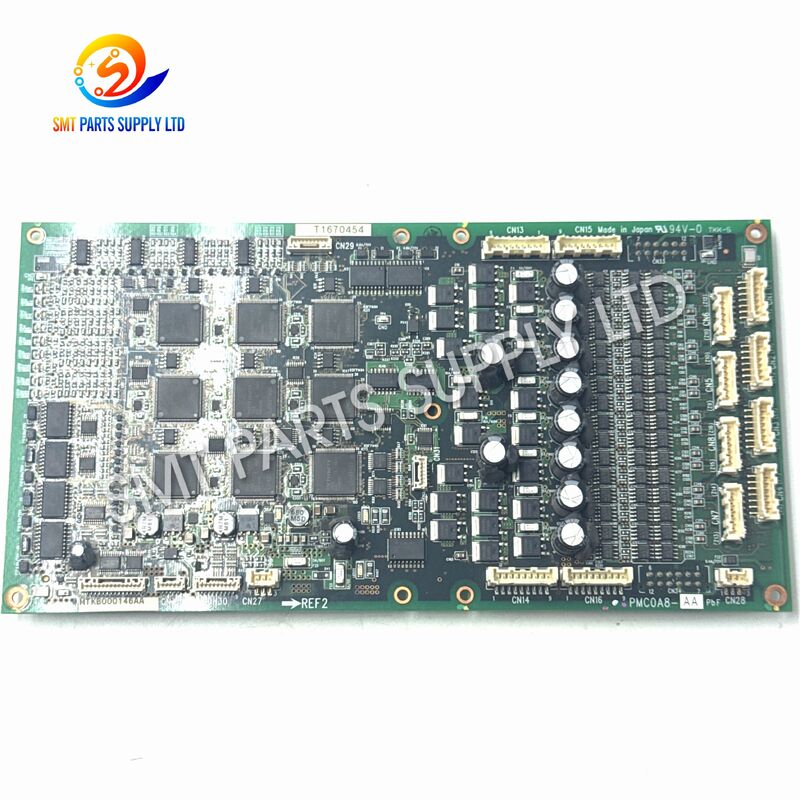

Panasonic MTKB000146AA Papan Kontrol Sumbu-Z untuk Pemasang 16-Kepala NPM-D3

Papan Kontrol Sumbu-Z Panasonic MTKB000146AA adalah komponen kontrol elektronik untuk sistem penempatan 16-nosel/16-kepala ringan yang digunakan dalam peralatan pemasangan SMT NPM-D3 yang kompatibel. Papan ini juga terkait dengan nomor suku cadang N610164162AA dengan MTKB000146AA untuk aplikasi papan sumbu-Z 16-nosel ringan.Selama produksi SMT, kepala penempatan berulang kali mendekati pengumpan, mengangkat komponen, bergerak ke koordinat PCB, turun ke ketinggian penempatan yang diprogram, melepaskan komponen, dan kembali untuk siklus berikutnya. Oleh karena itu, kontrol sumbu yang andal sangat penting untuk operasi mesin yang tidak terganggu.

MTKB000146AA cocok untuk departemen pemeliharaan pabrik SMT, perusahaan perbaikan peralatan, produsen EMS, pemulih mesin, dan distributor suku cadang yang membutuhkan papan kontrol kepala NPM yang teridentifikasi dengan jelas.

Penyebab – Mengapa Masalah Sumbu-Z Dapat Terjadi

Masalah sumbu-Z dapat mengganggu seluruh siklus penempatan karena gerakan kepala vertikal diperlukan untuk pengambilan dan pemasangan komponen.

Penyebab umum yang memerlukan inspeksi meliputi:

Kemungkinan Penyebab

Kekhawatiran Pemeliharaan Umum	Kerusakan papan kontrol
Komponen elektronik yang menua atau kegagalan sirkuit	Masalah konektor
Konektor yang longgar, terkontaminasi, atau rusak	Kesalahan kabel
Kabel putus atau transmisi sinyal tidak stabil	Masalah motor
Respons motor sumbu-Z yang tidak normal	Kesalahan sensor
Posisi atau sinyal umpan balik yang salah	Resistensi mekanis
Mekanisme kepala tidak dapat bergerak dengan lancar	Kelainan daya
Pasokan yang tidak stabil atau kesalahan listrik	Penggantian yang salah
Papan yang salah atau revisi yang tidak kompatibel terpasang	Alarm sumbu-Z

tidak secara otomatis berarti MTKB000146AA rusak. Seluruh sistem kontrol kepala harus diperiksa sebelum penggantian.Gejala Khas untuk Inspeksi

Personel pemeliharaan dapat memeriksa papan kontrol dan komponen terkait saat menghadapi:

Kegagalan inisialisasi sumbu-Z.

Gerakan kepala vertikal yang tidak normal.
Kepala tidak dapat naik atau turun dengan benar.
Penghentian sumbu yang intermiten.
Alarm sumbu kepala berulang.
Gangguan urutan pengambilan.
Gangguan siklus penempatan.
Kelainan komunikasi kontrol kepala.
Respons tidak teratur setelah mesin dinyalakan.
Kegagalan berulang dari bagian kepala yang sama.
Diagnosis yang benar penting karena gejala serupa juga dapat disebabkan oleh motor, sensor, kabel, konektor, atau komponen mekanis.

Solusi – Prosedur Pemeliharaan yang Direkomendasikan

1. Catat Alarm

Catat kode alarm mesin, kondisi operasi, kepala yang terpengaruh, dan apakah masalah terjadi terus menerus atau intermiten.

2. Konfirmasikan Nomor Papan yang Ada

Periksa label identifikasi pada papan yang terpasang.

Untuk produk ini, model utamanya adalah:

MTKB000146AA

yang tepat.

N610164162AA

dengan MTKB000146AA untuk aplikasi papan sumbu-Z 16-nosel ringan.

Sebelum mengganti papan, periksa:

Kondisi penguncian konektor.

Kebersihan kontak.
Terminal yang bengkok.
Kerusakan kabel.
Kabel yang longgar.
Tanda-tanda panas berlebih.
Oksidasi atau kontaminasi.
4. Periksa Komponen Kepala Terkait

Periksa apakah kesalahan dapat berasal dari:

Motor sumbu-Z.

Encoder atau umpan balik posisi.
Sensor.
Kabel kepala.
Panduan mekanis.
Catu daya.
Sirkuit penggerak terkait.
5. Ganti Papan yang Dikonfirmasi Rusak

Setelah kegagalan papan dikonfirmasi, pasang pengganti yang benar menggunakan prosedur penanganan ESD profesional.

6. Uji Mesin

Setelah penggantian, periksa inisialisasi, gerakan kepala, kinerja pengambilan, operasi penempatan, dan apakah alarm asli kembali.

Spesifikasi

Detail	Referensi Merek
Panasonic	Model
MTKB000146AA	yang tepat.
N610164162AA	dengan MTKB000146AA untuk aplikasi papan sumbu-Z 16-nosel ringan.
Papan Kontrol Sumbu-Z	Tipe Produk
Papan Kontrol Elektronik SMT	Aplikasi
Pemeliharaan Lini Produksi SMT	Seri Mesin
NPM-D3 / Konfigurasi NPM yang Kompatibel	Fungsi Utama
Hubungan	Tipe Peralatan
Mesin Pasang dan Lepas SMT	Penggunaan
Perbaikan, Penggantian, Pemeliharaan	Penanganan
Hindari pembengkokan atau tekanan berlebihan	Metode Pemilihan
Nomor Suku Cadang dan Konfigurasi Mesin	MTKB000146AA secara khusus diidentifikasi oleh pemasok suku cadang sebagai papan sumbu-Z kepala 16-nosel ringan untuk aplikasi NPM-D3.

Perbandingan Papan Kontrol Kepala NPM Terkait

Tabel berikut berguna bagi pembeli yang membandingkan papan kontrol kepala NPM yang serupa. Model-model ini adalah

referensi aplikasi, bukan pengganti otomatis. Konfigurasi nosel-kepala yang berbeda dapat memerlukan papan yang berbeda.Model / Nomor Suku Cadang

Konfigurasi Kepala	Penting	Hubungan	MTKB000146AA / N610164162AA
16-Nosel Ringan	Kontrol Kepala Sumbu-Z	Produk dalam daftar ini	MTKB000052AA
8-Nosel Ringan	Kontrol Sumbu-Z / Kepala	Konfigurasi kepala yang berbeda	N610106341AA
Kepala 16-Nosel	Kontrol Sumbu-Z	Verifikasi generasi mesin	N610106341AA
Kepala 8-Nosel	Kontrol Sumbu-Z	Verifikasi generasi mesin	N610106341AA
Kepala 16-Nosel	Kontrol Sumbu-Z	Verifikasi generasi mesin	N610102225AA
Kontrol Kepala	Kontrol Sumbu Theta	Fungsi sumbu yang berbeda	Penting:

Jangan memesan hanya berdasarkan penampilan papan. Selalu bandingkan nomor suku cadang yang tepat, generasi mesin, konfigurasi nosel-kepala, tata letak konektor, dan revisi papan.Aplikasi

Pemeliharaan Lini Produksi SMT

MTKB000146AA dapat digunakan sebagai pengganti pemeliharaan ketika papan kontrol sumbu-Z kepala 16-ringan yang kompatibel telah dipastikan rusak.

Pabrik Manufaktur EMS

Pabrik EMS yang mengoperasikan beberapa lini SMT sering kali menyimpan papan elektronik penting sebagai inventaris cadangan untuk mengurangi waktu pengadaan darurat.

Perusahaan Perbaikan Mesin

Penyedia pemeliharaan SMT dapat menggunakan papan selama pekerjaan perbaikan kontrol kepala NPM yang didiagnosis.

Pemulihan Peralatan

Perusahaan yang memulihkan mesin NPM bekas mungkin memerlukan penggantian papan kontrol elektronik sebelum pengujian dan pengoperasian kembali peralatan.

Distribusi Suku Cadang

Suku cadang ini cocok untuk pemasok suku cadang SMT khusus yang mendukung pabrik di Eropa, Amerika Utara, dan Asia Tenggara.

Industri

Aplikasi Khas	Elektronik Konsumen
Perakitan PCB	Elektronik Otomotif
Perakitan modul elektronik	Kontrol Industri
Manufaktur PCB pengontrol	Peralatan Komunikasi
Produksi PCB kepadatan tinggi	Manufaktur LED
Pemasangan SMT	EMS
Perakitan elektronik kontrak	Cara Kerja

Sumbu-Z adalah sumbu gerakan vertikal yang digunakan oleh kepala penempatan selama pengambilan dan pemasangan komponen.

Perintah Penempatan

Bergerak ke Posisi Pengambilan
Penurunan Sumbu-Z
Pengambilan Komponen
Kepala Naik
Transfer ke PCB
Penurunan Penempatan
Pelepasan Komponen
Kembali
Papan kontrol bekerja dalam sistem elektronik mesin untuk mendukung urutan kontrol sumbu berulang yang diperlukan oleh kepala penempatan yang kompatibel.

Mengapa Kontrol Sumbu-Z yang Andal Penting

Mesin penempatan berkecepatan tinggi mengulang gerakan vertikal secara terus menerus sepanjang produksi.

Kontrol yang stabil berkontribusi pada:

Pengambilan komponen yang andal.

Gerakan nosel yang terkontrol.
Urutan penempatan yang benar.
Siklus mesin yang konsisten.
Berkurangnya alarm kepala yang tidak terduga.
Operasi produksi yang stabil.
Jika gerakan sumbu-Z menjadi tidak stabil, produksi dapat berhenti meskipun sistem mesin yang tersisa beroperasi dengan benar.

Untuk alasan ini, tim pemeliharaan harus memecahkan masalah sumbu secara sistematis daripada segera mengganti suku cadang.

Cara Memilih Papan yang Benar

1. Verifikasi MTKB000146AA

Komponen yang ada harus diperiksa untuk identifikasi

MTKB000146AA yang tepat.2. Periksa N610164162AA

Beberapa referensi suku cadang mengaitkan

N610164162AA dengan MTKB000146AA untuk aplikasi papan sumbu-Z 16-nosel ringan.3. Konfirmasikan Konfigurasi Kepala

Pastikan sistem penempatan yang terpasang menggunakan konfigurasi kepala 16-nosel / 16-ringan yang benar.

4. Konfirmasikan Generasi Mesin

MTKB000146AA umumnya terdaftar untuk aplikasi NPM-D3.

5. Bandingkan Papan yang Ada

Untuk pemeriksaan yang akurat, berikan foto yang jelas yang menunjukkan:

PCB Lengkap.

Label nomor suku cadang.
Tata letak konektor.
Revisi papan.
Label identifikasi tambahan.
6. Jangan Mengganti Berdasarkan Penampilan

Papan NPM yang serupa dapat melayani ukuran kepala yang berbeda atau sumbu yang berbeda.

Tabel Verifikasi Pembeli

Informasi

Pentingnya	Nomor MTKB000146AA
Penting	Foto Papan yang Ada
Direkomendasikan	Jumlah
Penting	Foto Papan yang Ada
Penting	Foto Papan yang Ada
Sangat Direkomendasikan	Revisi Papan
Direkomendasikan	Jumlah
Direkomendasikan	Jumlah
Diperlukan untuk kutipan	Negara Tujuan
Diperlukan untuk perhitungan pengiriman	Pemasangan dan Penanganan

Karena MTKB000146AA adalah PCB elektronik, penanganan yang tepat penting.

Sebelum Pemasangan

Matikan peralatan dengan benar.

Putuskan sambungan listrik.
Gunakan perlindungan anti-statis.
Konfirmasikan nomor suku cadang pengganti.
Foto posisi kabel yang ada jika perlu.
Selama Pemasangan

Hindari menyentuh komponen elektronik secara langsung.

Jangan memaksakan konektor ke posisinya.
Periksa orientasi konektor.
Pastikan semua kabel terpasang dengan benar.
Cegah alat atau bahan asing masuk ke dalam mesin.
Setelah Pemasangan

Nyalakan peralatan sesuai dengan prosedur pemeliharaan.

Konfirmasikan inisialisasi normal.
Amati gerakan kepala.
Periksa operasi pengambilan dan penempatan.
Konfirmasikan bahwa alarm asli telah dihilangkan.
Lakukan uji produksi sebelum kembali ke volume normal.
Pengemasan dan Penyimpanan

Papan SMT elektronik harus dilindungi dari listrik statis, kelembaban, benturan, dan kontaminasi.

Persyaratan

Rekomendasi	Perlindungan ESD
Kantong anti-statis	Peredam
Busa pelindung atau bahan tahan guncangan	Kemasan Luar
Karton ekspor yang kuat	Penyimpanan
Lingkungan yang bersih dan kering	Pelabelan
Jaga nomor suku cadang tetap terlihat jelas	Penanganan
Hindari pembengkokan atau tekanan berlebihan	Untuk inventaris suku cadang kritis, papan harus tetap dalam kemasan pelindung sampai diperlukan untuk pemasangan.

FAQ

Q1. Untuk apa MTKB000146AA digunakan?

MTKB000146AA adalah PCB kontrol kepala yang digunakan untuk aplikasi sumbu-Z 16-nosel ringan pada peralatan penempatan SMT NPM-D3 yang kompatibel. Ini mendukung kontrol elektronik yang diperlukan untuk gerakan kepala penempatan vertikal.

Q2. Apakah MTKB000146AA sama dengan N610164162AA?

Beberapa referensi suku cadang SMT mengaitkan MTKB000146AA dengan N610164162AA untuk papan sumbu-Z 16-nosel ringan. Pembeli tetap harus membandingkan label PCB yang terpasang dan konfigurasi mesin sebelum memesan.

Q3. Bisakah MTKB000052AA menggantikan MTKB000146AA?

Tidak boleh diasumsikan dapat dipertukarkan. MTKB000052AA terdaftar untuk aplikasi 8-nosel ringan, sedangkan MTKB000146AA dikaitkan dengan konfigurasi 16-nosel ringan.

Q4. Apakah setiap alarm sumbu-Z NPM berarti papan ini rusak?

Tidak. Gejala serupa dapat disebabkan oleh kabel, konektor, motor, sensor, resistensi mekanis, sinyal umpan balik, atau masalah daya. Seluruh sistem sumbu harus didiagnosis sebelum mengganti PCB.

Q5. Informasi apa yang harus saya berikan sebelum memesan?

Harap kirimkan MTKB000146AA, model mesin, konfigurasi kepala, jumlah, negara tujuan, dan foto yang jelas dari label PCB dan konektor yang ada. Informasi ini membantu mengurangi kesalahan kompatibilitas.

Hubungi Kami

Butuh

Papan Kontrol Sumbu-Z MTKB000146AA untuk pemasang 16-kepala NPM-D3?Silakan kirim:

Nomor suku cadang.

Model mesin.
Konfigurasi kepala.
Jumlah yang dibutuhkan.
Foto papan yang ada.
Negara tujuan.
Kondisi yang dibutuhkan.
Kami dapat membantu dengan

verifikasi model, pemeriksaan kompatibilitas, kutipan, konfirmasi stok, persyaratan pengemasan, dan pengaturan pengiriman internasional.Kirimkan pertanyaan suku cadang SMT Anda untuk kutipan cepat dan pencocokan produk yang akurat.
