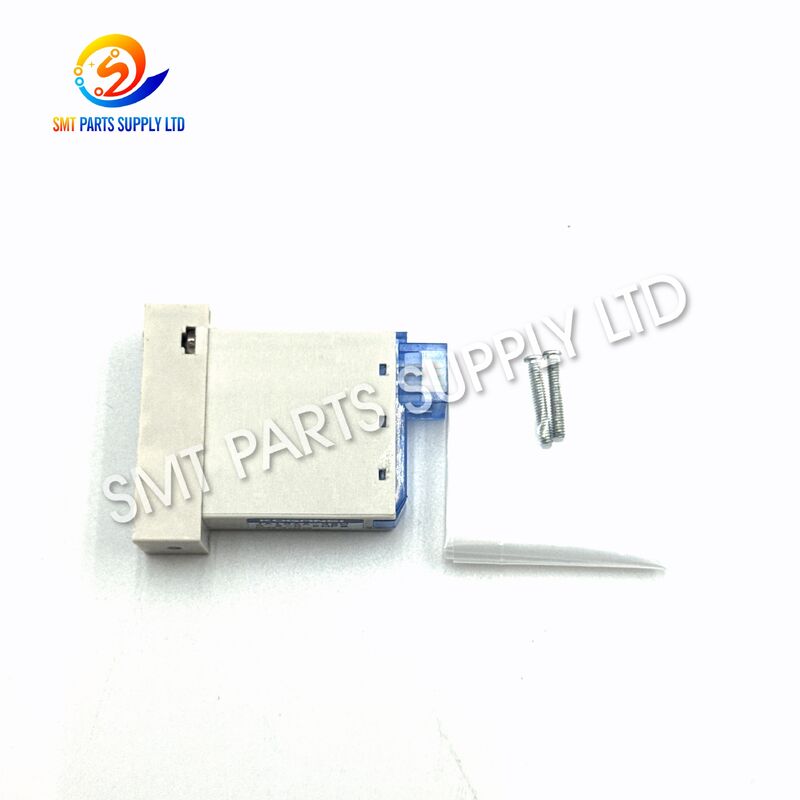

Katup Solenoid YAMAHA KHY-M7153-101 KOGANEI JA10AA-36W YS24 SMT

Katup Solenoid YAMAHA KHY-M7153-101 KOGANEI JA10AA-36W YS24 SMT

Nama Merek:	KOGANEI
Nomor Model:	KHY-M7153-101

Informasi Detail

Deskripsi produk

Informasi Detail

Tempat asal:

CINA & JEPANG

Nama Produk:

Katup Solenoid Pneumatik SMT

Referensi merek:

Yamaha

Produsen Komponen:

KOGANEI

Nomor Bagian Mesin:

KHY-M7153-101

Model katup:

JA10AA-36W

Seri:

Seri JA

Jenis Produk:

katup magnetik pneumatik

Model Utama yang Berlaku:

Model Terkait:

YG12, YS12, YG12F, YS12F harus diverifikasi

Fungsi Utama:

Peralihan sirkuit udara dan vakum kepala SMT

Posisi pemasangan:

Manifold pneumatik kepala atau rakitan yang berhubungan dengan ejektor

Media operasi:

Udara Terkompresi

Jenis operasi:

Katup Solenoid Percontohan Internal

Nilai Tegangan:

Konfirmasikan dari label katup asli

Menyoroti:

YAMAHA SMT katup solenoid

Klep KOGANEI JA10AA-36W

Ventil mesin SMT YS24

Deskripsi produk

YAMAHA KHY-M7153-101 KOGANEI JA10AA-36W Katup Solenoid SMT

YAMAHA KHY-M7153-101 KOGANEI JA10AA-36W adalah katup solenoid pneumatik ringkas yang dirancang untuk pengalihan sirkuit udara di dalam kepala mesin SMT pick-and-place atau perakitan pneumatik terkait. Nomor suku cadang KHY-M7153-101 yang tepat terutama dikaitkan dengan peralatan YS24, sementara referensi KHY-M7153-10 dan KHY-M7153-10X yang terkait erat juga ditemukan dalam aplikasi katup untuk mesin YG12, YS12, YS24, YG12F, dan YS12F. Kompatibilitas yang tepat harus selalu dikonfirmasi dari label katup yang terpasang, revisi mesin, susunan manifold, dan konfigurasi konektor.

Terpasang di mesin penempatan berkecepatan tinggi, katup membantu mengalihkan aliran udara pneumatik yang diperlukan untuk pembangkitan vakum, pelepasan vakum, peniupan, atau operasi kepala penempatan lainnya. Bodinya yang ringkas cocok untuk ruang pemasangan yang terbatas, sementara respons listrik-ke-pneumatik yang cepat mendukung siklus pengambilan dan penempatan komponen yang berulang. Sangat cocok untuk pemeliharaan preventif, perbaikan unit kepala, pemecahan masalah pneumatik, dan penggantian katup yang rusak atau beralih lambat.

Identifikasi Produk

Item	Informasi
Nama Produk	Katup Solenoid Pneumatik SMT
Nomor Suku Cadang Mesin	KHY-M7153-101
Model Katup	KOGANEI JA10AA-36W
Seri Katup	Seri JA
Aplikasi Utama	Mesin SMT pick-and-place YS24
Referensi Suku Cadang Terkait	KHY-M7153-10, KHY-M7153-10X
Fungsi Utama	Pengalihan sirkuit udara dan vakum pneumatik
Area Pemasangan	Kepala penempatan, rakitan ejector, manifold pneumatik, atau mekanisme kepala terkait
Kategori Produk	Suku Cadang Mesin SMT
Unit Pasokan	Satu buah
Kondisi Pasokan	Baru asli atau tingkatan pasokan lain sesuai kutipan
Persyaratan Kompatibilitas	Konfirmasikan nomor suku cadang, penandaan katup, konektor, tegangan, dan posisi manifold

Penyebab

Katup solenoid SMT beroperasi berulang kali selama pengambilan, pengangkutan, penyelarasan, penempatan, dan pelepasan komponen. Karena melakukan sejumlah besar siklus pengalihan, kinerja katup dapat menurun secara bertahap karena keausan internal, kontaminasi, kegagalan listrik, atau kebocoran di tempat lain dalam sirkuit pneumatik.

Alarm mesin tidak selalu berarti katup itu sendiri rusak. Filter udara, generator vakum, selang, nosel, segel manifold, konektor, kabel, dan sinyal kontrol juga harus diperiksa sebelum penggantian.

Masalah Umum dan Kemungkinan Penyebab

Gejala Mesin	Kemungkinan Penyebab Terkait Katup	Item Lain untuk Diperiksa
Pengambilan Komponen Tidak Stabil	Pengalihan Katup Lambat atau Kebocoran Internal	Nosel, filter vakum, selang, ejector, ketinggian pengambilan
Tingkat Vakum Rendah	Katup Tidak Terbuka Sepenuhnya	Tekanan Udara, generator vakum, segel manifold, selang tersumbat
Komponen Jatuh Selama Pergerakan	Kontrol Udara Intermiten atau Respons Tertunda	Keausan nosel, pengaturan komponen, kabel kepala, sensor vakum
Pelepasan Komponen Buruk	Sirkuit pembuangan atau peniupan tidak beralih dengan benar	Tekanan tiup, jalur pembuangan, kontaminasi nosel
Kesalahan Pengambilan Berulang	Respons katup menjadi tidak konsisten setelah pemanasan	Kumparan, konektor, sinyal keluaran mesin, kualitas udara
Tidak Ada Aksi Pneumatik	Kumparan tidak menerima atau merespons sinyal kontrol	Harness, keluaran driver, pin konektor, sekring mesin
Kebocoran Udara Berkelanjutan	Segel katup internal atau gasket manifold mungkin rusak	Fitting selang, segel sub-dasar, katup yang berdekatan
Katup Beroperasi Secara Manual Tetapi Tidak Otomatis	Masalah kontrol listrik atau kabel	Papan keluaran mesin, kontinuitas kabel, polaritas konektor
Katup Baru Tidak Dapat Dipasang	Revisi katup atau susunan manifold yang salah	Nomor suku cadang lama, lubang pemasangan, arah port, jenis konektor
Katup Menjadi Berisik	Pasokan udara tidak stabil atau kontaminasi internal	Regulator, pengering udara, elemen filter, sekrup pemasangan

Mengapa Kinerja Katup Dapat Menurun

Penyebab	Efek pada Operasi
Kelembaban dalam udara terkompresi	Dapat menyebabkan korosi, macet, atau gerakan tidak teratur
Kontaminasi debu atau minyak	Dapat membatasi saluran internal dan memengaruhi penyegelan
Penggunaan siklus tinggi jangka panjang	Secara bertahap aus segel dan bagian yang bergerak
Tekanan operasi yang salah	Dapat menghasilkan pengalihan yang lemah, tertunda, atau tidak stabil
Pin konektor rusak	Menyebabkan kontak listrik intermiten
Tegangan kumparan yang salah	Dapat mencegah operasi atau merusak kumparan
Sekrup manifold longgar	Menghasilkan kebocoran eksternal dan aliran udara yang tidak stabil
Gasket atau O-ring rusak	Memungkinkan hilangnya tekanan atau vakum antara katup dan manifold
Kode katup yang salah	Dapat menciptakan logika port atau karakteristik listrik yang berbeda
Arah pemasangan yang salah	Dapat menghubungkan jalur suplai, keluaran, dan pembuangan secara tidak benar

Solusi

Mengganti katup KHY-M7153-101 yang malfungsi dengan unit JA10AA-36W yang cocok dengan benar dapat membantu memulihkan fungsi pengalihan pneumatik yang dimaksudkan dari sirkuit udara kepala penempatan.

Pengganti yang dipilih dengan benar dapat membantu meningkatkan respons vakum, stabilitas pengambilan komponen, waktu pelepasan, dan konsistensi operasi mesin. Namun, penggantian harus diselesaikan hanya setelah memeriksa sirkuit pneumatik dan listrik yang lengkap.

Proses Pemecahan Masalah dan Penggantian yang Direkomendasikan

Langkah	Tindakan	Tujuan
1	Catat model dan nomor seri mesin	Mengidentifikasi generasi mesin yang benar
2	Baca penandaan katup lama yang lengkap	Mengonfirmasi JA10AA-36W dan informasi sufiks apa pun
3	Konfirmasikan nomor suku cadang mesin KHY-M7153-101	Mencegah kebingungan dengan versi KHY-M7153-00 atau KHY-M7153-01
4	Foto konektor dan manifold	Mengonfirmasi arah kabel dan konfigurasi pemasangan
5	Periksa tekanan udara dan kualitas udara	Mengesampingkan masalah sisi suplai
6	Periksa selang, nosel, filter, dan ejector	Menemukan kebocoran atau penyumbatan di luar katup
7	Uji sinyal keluaran mesin	Mengonfirmasi bahwa katup menerima tegangan kontrol yang benar
8	Bandingkan pengganti secara fisik	Memeriksa dimensi, port, sekrup, segel, dan konektor
9	Pasang dengan gasket yang benar	Mencegah kebocoran manifold
10	Jalankan tes pengambilan dan pelepasan	Mengonfirmasi operasi yang stabil sebelum produksi dilanjutkan

Manfaat Operasional

Manfaat	Nilai Praktis
Pemasangan Ringkas	Cocok untuk ruang terbatas di dalam rakitan kepala SMT
Kontrol pneumatik cepat	Mendukung operasi pengambilan dan penempatan berulang
Pengalihan Aliran Udara Stabil	Membantu menjaga fungsi vakum dan tiup yang konsisten
Identifikasi Spesifik Mesin	KHY-M7153-101 menyederhanakan pencocokan suku cadang pemeliharaan
Konstruksi yang Dapat Diganti	Mengurangi kebutuhan untuk mengganti rakitan pneumatik yang lebih besar
Dukungan Pemeliharaan	Berguna untuk layanan terjadwal dan perbaikan mesin darurat
Penandaan Katup Jelas	JA10AA-36W membantu verifikasi visual sebelum memesan
Pasokan Individual	Nyaman untuk menyimpan stok pengganti penting

Spesifikasi

Spesifikasi Produk Spesifik Mesin

Spesifikasi	Detail
Referensi Merek	YAMAHA
Produsen komponen pneumatik	KOGANEI
Nomor Suku Cadang Mesin	KHY-M7153-101
Model Katup Pneumatik	JA10AA-36W
Jenis Komponen	Katup Solenoid Pneumatik Internal
Aplikasi Mesin Utama	Mesin SMT pick-and-place YS24
Keluarga Mesin Terkait	YG12, YS12, YS24, YG12F, dan YS12F tunduk pada verifikasi nomor suku cadang
Media Operasi Utama	Udara Terkompresi
Fungsi Mesin Utama	Mengalihkan sirkuit udara, pembangkitan vakum, pembuangan, atau tiupan
Metode Pemasangan	Pemasangan manifold atau sub-dasar spesifik mesin
Koneksi Listrik	Konektor spesifik mesin atau susunan kabel
Konfigurasi Port	Konfirmasikan terhadap katup yang dilepas
Tegangan Terukur	Konfirmasikan dari label katup asli dan sirkuit mesin
Tekanan Operasi	Ikuti spesifikasi mesin dan label katup yang tepat
Pelumasan	Ikuti persyaratan pemeliharaan produsen peralatan
Paket	Kemasan individual pelindung
Jumlah Pesanan Minimum	Satu buah
Inspeksi Sebelum Pengiriman	Inspeksi nomor suku cadang dan kondisi visual
Garansi	Sesuai dengan kondisi pasokan dan kutipan yang dikonfirmasi

Data Referensi KOGANEI Seri JA

KOGANEI menjelaskan Seri JA sebagai platform katup solenoid yang tipis dan ringkas dengan lebar katup sekitar 10,5 mm. Seri ini mendukung beberapa konfigurasi pneumatik, termasuk susunan tiga port, tiga port, lima port, dan tiga port tandem. Spesifikasi yang tepat dari JA10AA-36W masih harus dikonfirmasi dari produk yang terpasang karena sufiks spesifik mesin dapat mewakili persyaratan listrik atau pemasangan yang disesuaikan.

Item Referensi Seri JA	Referensi Tingkat Katalog
Media Operasi	Udara
Prinsip Operasi	Tipe pilot internal
Tekanan Operasi Seri	Sekitar 0,2–0,7 MPa
Tekanan Bukti Seri	Sekitar 1,05 MPa
Suhu Operasi Seri	Sekitar 5–50°C
Pelumasan	Umumnya tidak diperlukan untuk seri katalog
Arah Pemasangan	Katalog seri memungkinkan pemasangan yang fleksibel
Tegangan Katalog Standar	DC24V
Rentang Tegangan Katalog Standar	DC21,6–26,4V
Konsumsi Daya Katalog Standar	Sekitar 0,5W
Konsumsi Penahanan Arus Rendah	Sekitar 0,25W
Lebar Katup	Sekitar 10,5 mm
Susunan Port Seri yang Tersedia	Dua port, tiga port, lima port, dan tiga port tandem
Referensi Fitting Khas	φ4, φ6, atau Rc1/8 tergantung konfigurasi
Referensi Bahan Bodi Utama	Paduan aluminium anodized
Referensi Bahan Segel	Karet sintetis

Nilai di atas adalah referensi katalog Seri JA daripada jaminan untuk setiap katup mesin JA10AA-36W yang disesuaikan. Pemilihan akhir harus didasarkan pada penandaan katup lama yang lengkap dan konfigurasi mesin. Informasi katalog Seri JA resmi mencantumkan udara sebagai media, operasi pilot internal, rentang tekanan operasi 0,2–0,7 MPa, tegangan standar DC24V, dan berbagai konfigurasi port.

Pemberitahuan Penting Kode Model

Karakter “36W” dalam JA10AA-36W harus diperlakukan sebagai bagian dari penunjukan model katup yang lengkap. Karakter tersebut tidak boleh secara otomatis diartikan sebagai peringkat daya listrik 36 watt.

Sebelum pemasangan, konfirmasikan:

Item Konfirmasi	Informasi yang Diperlukan
Penandaan Katup Lengkap	JA10AA-36W
Nomor Suku Cadang Mesin	KHY-M7153-101
Tegangan Kumparan	Baca dari katup asli atau gambar listrik mesin
Bentuk Konektor	Harus cocok dengan harness yang ada
Arah Kabel	Harus pas dengan ruang pemasangan asli
Susunan Port	Harus sejajar dengan manifold asli
Posisi Override Manual	Harus memenuhi persyaratan akses servis
Stasiun Katup	Konfirmasikan lokasi yang tepat di manifold kepala
Pola Gasket	Harus cocok dengan semua port manifold
Revisi Mesin	Konfirmasikan menggunakan nomor seri mesin

Aplikasi

Katup solenoid KHY-M7153-101 JA10AA-36W digunakan dalam sistem pneumatik mesin SMT di mana sinyal kontrol listrik harus dengan cepat mengalihkan udara terkompresi antara jalur pneumatik yang berbeda.

Area Aplikasi Utama

Aplikasi	Fungsi Katup
Kepala Penempatan SMT	Mengontrol aksi pneumatik yang diperlukan selama pengambilan atau pelepasan
Sirkuit Pembangkitan Vakum	Mengarahkan udara ke atau dari sistem ejector vakum
Sirkuit Pelepasan Vakum	Membantu pelepasan cepat komponen yang ditempatkan
Sirkuit Udara Tiup	Mengontrol udara positif yang digunakan selama pelepasan nosel atau komponen
Manifold Pneumatik Kepala	Beroperasi sebagai satu stasiun katup dalam grup katup ringkas
Pemeliharaan Mesin	Mengganti katup yang bocor, rusak, lambat, atau gagal secara elektrik
Stok Suku Cadang Pencegahan	Mengurangi waktu henti ketika katup penting rusak
Perbaikan Unit Kepala	Memulihkan fungsi pneumatik selama perbaikan kepala

Panduan Kompatibilitas Mesin

Model Mesin	Status Kompatibilitas
YS24	Aplikasi utama yang terkait dengan KHY-M7153-101
YS12	Keluarga katup KHY-M7153-10 atau KHY-M7153-10X terkait; verifikasi suku cadang yang tepat
YG12	Aplikasi keluarga katup terkait; verifikasi suku cadang dan manifold yang tepat
YG12F	Aplikasi keluarga katup terkait; konfirmasi diperlukan
YS12F	Aplikasi keluarga katup terkait; konfirmasi diperlukan
Mesin Lainnya	Jangan memesan hanya berdasarkan penampilan; berikan detail katup lama

Referensi KHY-M7153-101 yang tepat telah terdaftar secara khusus sebagai katup YS24, sementara katup JA10AA-36W dengan referensi KHY-M7153-10 atau KHY-M7153-10X juga dipasarkan untuk beberapa model mesin YG dan YS. Metode pemesanan teraman adalah mencocokkan nomor suku cadang lengkap dan foto katup lama alih-alih hanya mengandalkan keluarga mesin.

Pembeli yang Cocok

Jenis Pembeli	Persyaratan Khas
Pabrik Produksi SMT	Penggantian Darurat untuk Mesin yang Berhenti
Produsen EMS	Inventaris Suku Cadang Pencegahan
Perusahaan Pemeliharaan SMT	Perbaikan dan perbaikan rakitan kepala
Dealer Peralatan Bekas	Persiapan Mesin Sebelum Dijual Kembali
Distributor Suku Cadang SMT	Stok untuk permintaan pelanggan berulang
Tim Layanan Teknis	Pemecahan Masalah Sistem Pneumatik
Importir Luar Negeri	Pembelian Suku Cadang SMT Terkonsolidasi

Cara Kerja

Katup solenoid mengubah perintah kontrol listrik menjadi pengalihan pneumatik. Di dalam mesin penempatan SMT, pengontrol mengirimkan sinyal tegangan ketika operasi vakum, pelepasan, tiupan, atau udara lainnya diperlukan.

Urutan Operasi

Tahap	Aksi Katup	Hasil Mesin
1. Siaga	Katup tetap pada posisi pneumatik defaultnya	Sirkuit udara menunggu perintah mesin berikutnya
2. Sinyal Listrik	Mesin mengirimkan tegangan ke kumparan solenoid	Medan magnet dihasilkan
3. Pergerakan Internal	Plunger dan mekanisme pilot bergerak	Saluran internal utama berubah posisi
4. Pengalihan Udara	Jalur suplai, keluaran, atau pembuangan terhubung	Udara mencapai sirkuit kepala yang diperlukan
5. Aksi Vakum atau Tiup	Ejector atau keluaran pneumatik merespons	Nosel mengambil atau melepaskan komponen
6. Penghapusan Sinyal	Daya kumparan dihilangkan atau dialihkan	Katup kembali atau berubah ke keadaan yang diperintahkan
7. Siklus Berulang	Proses berulang selama produksi	Komponen ditangani terus menerus

Seri JA mencakup berbagai susunan port dan posisi. Oleh karena itu, logika aliran udara internal katup pengganti harus cocok dengan unit asli. Katup dengan ukuran eksternal yang serupa tetapi fungsi internal yang berbeda mungkin tidak mengoperasikan mesin dengan benar.

Hubungan Dengan Sistem Kepala SMT

Komponen Terkait	Hubungan dengan Katup
Nosel	Menerima efek vakum atau pelepasan yang dikontrol oleh sirkuit pneumatik
Ejector Vakum	Menghasilkan vakum saat disuplai dengan udara terkompresi
Sensor Vakum	Mendeteksi apakah vakum pengambilan yang cukup telah tercapai
Selang Udara	Mentransfer tekanan atau vakum antar komponen
Filter	Membantu mencegah kontaminan masuk ke katup dan ejector
Manifold	Mendistribusikan udara terkompresi di antara beberapa katup
Papan Kontrol Kepala	Mengirimkan perintah pengalihan listrik
Harness dan Konektor	Membawa tegangan dari sirkuit kontrol ke kumparan

Cara Memilih

Pemilihan katup yang benar sangat penting karena versi KHY-M7153 yang berbeda mungkin memiliki bodi yang serupa tetapi aplikasi mesin, spesifikasi kumparan, konektor, atau fungsi pneumatik yang berbeda.

Daftar Periksa Pemilihan

Poin Pemilihan	Apa yang Harus Dikonfirmasi	Mengapa Penting
Nomor Suku Cadang Mesin	KHY-M7153-101	Identifikasi terpenting untuk pemeliharaan mesin
Model Katup	JA10AA-36W	Mengonfirmasi penandaan komponen pneumatik
Model Mesin	YS24 atau model terkait lainnya	Mencegah pemasangan di mesin yang tidak didukung
Nomor Seri Mesin	Nomor lengkap	Membantu mengidentifikasi generasi dan revisi mesin
Foto Katup Lama	Depan, belakang, atas, konektor, dan label	Memungkinkan perbandingan fisik
Konektor	Bentuk, jumlah pin, arah kunci	Mencegah ketidakcocokan listrik
Tegangan Kumparan	Label asli atau gambar sirkuit	Melindungi kumparan dan keluaran kontrol
Posisi Manifold	Stasiun katup yang tepat	Mengonfirmasi fungsi dan susunan port
Pola Gasket	Jumlah dan posisi saluran udara	Mencegah kebocoran atau port tersumbat
Posisi Sekrup	Jarak lubang pemasangan dan panjang sekrup	Memastikan pemasangan yang aman
Arah Kabel	Kiri, kanan, atas, atau bawah	Menghindari interferensi di dalam kepala
Kondisi Pasokan	Baru asli, bekas, atau kompatibel	Menentukan harga, garansi, dan masa pakai yang diharapkan
Jumlah yang Dibutuhkan	Jumlah pemeliharaan dan stok pengaman	Mendukung perencanaan produksi
Batas Waktu Pengiriman	Pengiriman standar atau mendesak	Memungkinkan pengaturan logistik yang sesuai

Jangan Memilih Hanya Berdasarkan Penampilan

Dua katup mungkin terlihat hampir identik tetapi memiliki perbedaan:

Perbedaan yang Mungkin	Risiko Pemilihan yang Salah
Tegangan Kumparan	Katup mungkin tidak beroperasi atau mungkin rusak
Logika Pneumatik Internal	Fungsi vakum dan pembuangan mungkin terbalik
Penugasan Pin Konektor	Sinyal mesin mungkin tidak mencapai kumparan yang benar
Pola Port Manifold	Kebocoran udara atau aliran udara tersumbat dapat terjadi
Orientasi Kabel	Katup mungkin tidak pas di ruang yang tersedia
Desain Override Manual	Akses servis mungkin terbatas
Revisi Nomor Suku Cadang	Perangkat lunak mesin atau konfigurasi kepala mungkin berbeda
Ketebalan Segel	Kebocoran manifold dapat terjadi setelah pemasangan

Informasi yang Diperlukan untuk Kutipan yang Akurat

Harap berikan informasi berikut saat mengirim pertanyaan:

Informasi yang Diperlukan	Contoh
Model Mesin	YS24
Nomor Seri Mesin	Nomor lengkap dari pelat nama mesin
Nomor Suku Cadang Mesin	KHY-M7153-101
Model Katup	KOGANEI JA10AA-36W
Jumlah yang Dibutuhkan	1, 2, 5, atau lebih buah
Kondisi yang Dibutuhkan	Baru asli atau tingkatan lain yang diminta
Negara Tujuan	Negara dan kode pos
Foto Katup Lama	Gambar label dan konektor yang jelas
Deskripsi Kerusakan	Vakum rendah, kebocoran, tidak ada pengalihan, atau respons intermiten
Persyaratan Pengiriman	Pengiriman standar atau penggantian mendesak

Panduan Pemasangan

Pemasangan harus dilakukan oleh personel pemeliharaan yang berkualifikasi setelah peralatan dihentikan, diisolasi, dan tekanannya dilepaskan.

Prosedur Pemasangan

Langkah	Instruksi
1	Hentikan mesin sesuai dengan prosedur pemeliharaan yang disetujui
2	Putuskan daya listrik dan pasokan udara terkompresi
3	Lepaskan tekanan sisa dari sistem pneumatik
4	Catat posisi katup lama, arah konektor, dan susunan selang
5	Lepaskan konektor listrik tanpa menarik kabel
6	Lepaskan sekrup pemasangan katup secara merata
7	Periksa permukaan manifold, gasket, dan saluran udara
8	Bandingkan katup lama dan baru sebelum pemasangan
9	Pasang gasket yang benar dalam orientasi yang benar
10	Kencangkan sekrup pemasangan secara merata tanpa kekuatan berlebihan
11	Sambungkan kembali harness dan konfirmasikan keterlibatan yang aman
12	Pulihkan tekanan udara dan periksa kebocoran
13	Pulihkan daya mesin dan lakukan tes keluaran manual
14	Jalankan tes pengambilan, transfer, dan pelepasan dengan kecepatan rendah
15	Konfirmasikan operasi yang stabil sebelum kembali ke produksi normal

Rekomendasi Pemeliharaan

Item Pemeliharaan	Tindakan yang Direkomendasikan
Filter Udara Terkompresi	Periksa dan ganti sesuai interval pemeliharaan pabrik
Pengering Udara	Konfirmasikan operasi yang benar dan tiriskan kelembaban
Selang	Periksa keretakan, tekukan, fitting longgar, atau kontaminasi
Gasket Manifold	Ganti saat mengeras, rusak, atau berubah bentuk
Konektor Listrik	Jaga kebersihan, terpasang sepenuhnya, dan bebas dari pin longgar
Eksterior Katup	Jaga bebas dari fluks, minyak, debu, dan residu cairan pembersih
Filter Vakum	Bersihkan atau ganti sebelum menganggap katup rusak
Kondisi Nosel	Periksa keausan, penyumbatan, dan permukaan penyegelan
Inventaris Cadangan	Simpan setidaknya satu katup yang dikonfirmasi untuk mesin produksi penting
Catatan Pemeliharaan	Catat tanggal penggantian, nomor mesin, dan gejala kegagalan

Konfirmasi Kualitas dan Pesanan

Untuk mengurangi pesanan yang salah, katup harus diperiksa menggunakan identifikasi mesin dan komponen pneumatik.

Konfirmasi Pra-Pengiriman

Poin Inspeksi	Metode Konfirmasi
Nomor Suku Cadang	Bandingkan dengan pesanan pembelian
Model Katup	Periksa label JA10AA-36W
Kondisi Eksternal	Inspeksi Visual
Kondisi Konektor	Periksa pin, housing, dan kabel
Permukaan Pemasangan	Periksa kerusakan yang terlihat
Kemasan	Kemasan pelindung individual
Jumlah	Hitung sebelum pengiriman
Informasi Kompatibilitas Pelanggan	Bandingkan dengan detail mesin dan suku cadang lama yang dipasok

Strategi Suku Cadang Cadangan yang Direkomendasikan

Untuk pabrik yang menggunakan beberapa mesin dengan model yang sama, menyimpan sejumlah kecil katup yang dikonfirmasi dapat mengurangi waktu tunggu selama kegagalan pneumatik yang tidak terduga. Jumlah stok yang direkomendasikan harus didasarkan pada jumlah mesin, jam produksi, frekuensi kegagalan historis, waktu tunggu pemasok, dan pentingnya lini produksi.

FAQ

1. Apakah KHY-M7153-101 sama dengan KHY-M7153-10 atau KHY-M7153-10X?

Referensi ini termasuk dalam keluarga katup yang sangat terkait, tetapi tidak boleh secara otomatis dianggap sepenuhnya dapat dipertukarkan. Konfirmasikan penandaan katup lengkap, model mesin, konektor, posisi manifold, spesifikasi kumparan, dan susunan port pneumatik. Foto katup yang terpasang sangat direkomendasikan sebelum memesan.

2. Mesin SMT mana yang menggunakan katup KHY-M7153-101 JA10AA-36W?

KHY-M7153-101 terutama dikaitkan dengan mesin SMT pick-and-place YS24. Referensi KHY-M7153-10 dan KHY-M7153-10X JA10AA-36W yang terkait juga dapat muncul dalam aplikasi YG12, YS12, YS24, YG12F, dan YS12F, tetapi kompatibilitas yang tepat harus dikonfirmasi.

3. Apakah “36W” berarti katup mengonsumsi 36 watt?

Tidak ada kesimpulan tentang konsumsi daya listrik yang boleh dibuat hanya dari sufiks “36W”. Ini adalah bagian dari penunjukan model JA10AA-36W yang lengkap. Konfirmasikan tegangan terukur aktual dan spesifikasi listrik dari label katup asli, gambar mesin, atau dokumentasi teknis yang disetujui sebelum pemasangan.

4. Bisakah katup ini menyelesaikan masalah vakum rendah atau kesalahan pengambilan?

Ini dapat menyelesaikan masalah ketika katup asli memiliki kebocoran internal, pengalihan lambat, kontaminasi, kegagalan kumparan, atau operasi yang tidak stabil. Namun, vakum rendah juga dapat disebabkan oleh nosel yang tersumbat, filter yang aus, selang yang rusak, gasket yang bocor, ejector yang lemah, ketinggian pengambilan yang salah, atau masalah sensor.

5. Informasi apa yang harus diberikan sebelum menerima kutipan?

Harap kirimkan model mesin, nomor seri, nomor suku cadang KHY-M7153-101, penandaan katup JA10AA-36W, jumlah yang dibutuhkan, kondisi pasokan yang disukai, negara tujuan, dan foto yang jelas dari label katup lama, konektor, arah kabel, permukaan manifold, dan posisi pemasangan.

Hubungi Kami

Untuk harga, ketersediaan, konfirmasi kompatibilitas, dan pengiriman internasional, silakan kirim informasi mesin Anda dan foto katup lama dengan pertanyaan Anda.

Untuk konfirmasi yang lebih cepat, sertakan:

Model Mesin + Nomor Seri Mesin + Nomor Suku Cadang + Model Katup + Jumlah + Negara Pengiriman

Tag:

Mesin SMT Parts

SMT Suku Cadang

SMT Feeder

SMT Nozzle

servo motor driver

SMT bagian Feeder

Suku Cadang AI

Belt Konveyor SMT

Bagian-bagian Mesin Sablon

Jig Kalibrasi Pengumpan

Produk Anti Statis

Peralatan Perakitan SMT

Mesin SMT Parts

SMT Suku Cadang

SMT Feeder

SMT Nozzle

servo motor driver

SMT bagian Feeder

Suku Cadang AI

Belt Konveyor SMT

Bagian-bagian Mesin Sablon

Jig Kalibrasi Pengumpan

Produk Anti Statis

Peralatan Perakitan SMT

detail produk

Katup Solenoid YAMAHA KHY-M7153-101 KOGANEI JA10AA-36W YS24 SMT

YAMAHA SMT katup solenoid

Klep KOGANEI JA10AA-36W

Ventil mesin SMT YS24

aksesoris smt

permukaan mount bagian

bagian smt

Panasonic N510064708AA H8 Spline Bola Tanda Putih untuk NPM 8-Kepala

YAMAHA KLW-M711S-B20 Poros 2 Batang Kepala Nosel untuk YSM10 YSM20R
