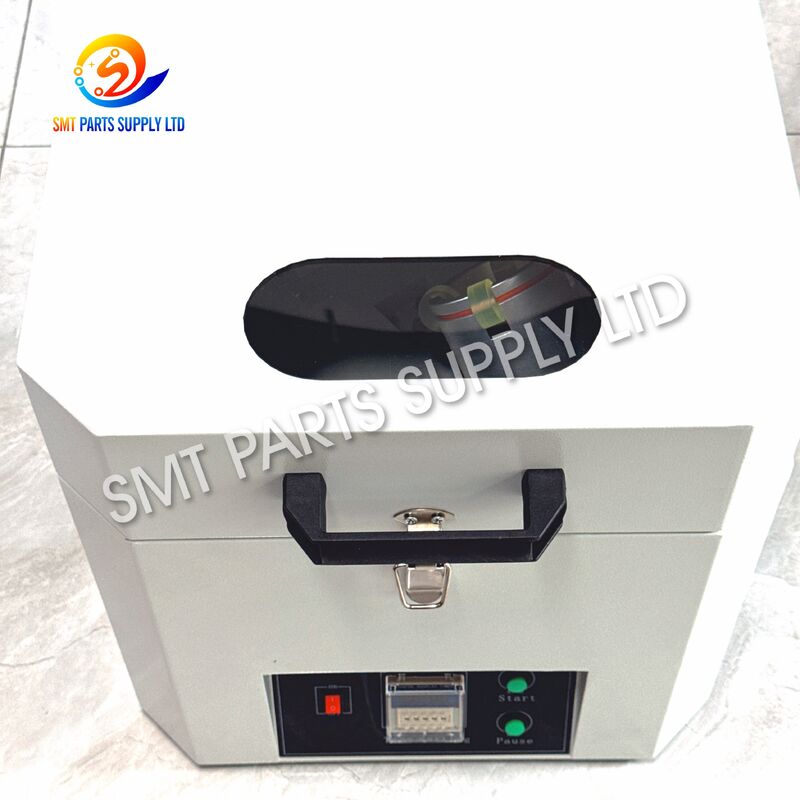

ZD-400 Mesin pencampur pasta solder dual-can otomatis dengan 1000 rpm untuk jalur SMT

ZD-400 Mixer Pasta Solder Dual-Can Sepenuhnya Otomatis untuk Jalur SMT

Mixer pasta solder otomatis ZD-400 dirancang untuk persiapan pasta solder yang terkontrol sebelum proses pencetakan stensil dalam produksi teknologi pemasangan permukaan. Dengan menggunakan metode pencampuran gabungan revolusi dan rotasi, mesin ini membantu mendistribusikan ulang partikel dan fluks solder secara merata di dalam wadah tertutup tanpa mengharuskan operator membuka kaleng pasta solder.

Perlengkapan standar menampung dua wadah pasta solder 500 g yang umum digunakan. Struktur posisi ganda yang seimbang mendukung pengoperasian yang stabil, sementara pengatur waktu digital memungkinkan operator menetapkan prosedur persiapan berulang untuk berbagai jenis pasta solder dan kebutuhan produksi.

ZD-400 cocok untuk pabrik elektronik, bengkel perakitan PCB, departemen produksi SMT, laboratorium penelitian, pusat pemeliharaan, dan jalur produksi yang memerlukan pengkondisian pasta solder secara teratur. Konstruksinya yang tertutup, panel kontrol yang mudah dipahami, fungsi penghentian otomatis, dan perlindungan keselamatan penutup menjadikannya praktis untuk lingkungan produksi sehari-hari.

Konfigurasi umum yang dipublikasikan menentukan motor 1350 RPM, kecepatan putaran sekitar 1000 RPM, kecepatan rotasi mandiri sekitar 500 RPM, input daya AC 220 V, kapasitas ganda 500 g, dan kabinet kompak berukuran sekitar 400 × 400 × 420 mm. Detail konfigurasi harus dikonfirmasi sebelum memesan karena volumetage, pengontrol pengatur waktu, desain perlengkapan, dan pelabelan dapat bervariasi menurut batch produksi.

Pasta solder adalah kombinasi bubuk paduan logam, fluks, aktivator, bahan reologi, dan bahan proses lainnya yang diformulasikan secara cermat. Selama pengangkutan, penyimpanan dalam lemari es, atau penyimpanan dalam jangka waktu lama, material secara perlahan akan menjadi kurang seragam.

Kondisi berikut mungkin terjadi:

Proses pencampuran yang berulang tidak dapat memperbaiki pasta solder yang kadaluwarsa, terkontaminasi, rusak secara kimia, atau disimpan dengan tidak benar. Namun, hal ini dapat membantu mempersiapkan pasta solder yang dapat digunakan secara lebih konsisten sebelum mencetak bila dioperasikan sesuai dengan instruksi penanganan produsen pasta.

Banyak produk pasta solder disimpan dalam kondisi pendingin yang terkendali. Ketika dikeluarkan dari penyimpanan, perbedaan suhu dapat mempengaruhi viskositas dan perilaku pencetakan.

Pasta harus selalu dikondisikan sesuai dengan lembar data teknis pemasok pasta solder. Mixer adalah alat persiapan dan tidak menggantikan prosedur pemulihan suhu yang diperlukan.

Pasta solder mungkin tetap tidak bergerak selama penyimpanan atau transportasi. Sistem fluks dan serbuk logam mungkin tidak dapat terdistribusi sempurna setelah didiamkan dalam waktu lama.

Pergerakan gaya planet yang terkontrol membantu mendistribusikan kembali material di dalam kaleng yang tertutup rapat.

Pengadukan manual sangat bergantung pada teknik operator, kecepatan, kebersihan alat, dan durasi pencampuran. Operator yang berbeda mungkin memperoleh hasil yang berbeda dari kumpulan pasta solder yang sama.

ZD-400 menyediakan operasi mekanis yang berjangka waktu, membantu pabrik menetapkan prosedur operasi standar yang lebih dapat diulang.

Membuka wadah pasta solder dan mengaduknya secara manual dapat memasukkan udara, debu, kelembapan, serat, atau benda asing lainnya.

ZD-400 mencampur pasta sementara wadah aslinya tetap tertutup, sehingga mengurangi kontak langsung yang tidak perlu selama persiapan.

Operator sering kali perlu menyiapkan pasta solder dengan cepat sebelum memulai jalur pencetakan atau mengganti produk. Mixer otomatis mengurangi pekerjaan manual yang berkelanjutan dan memungkinkan personel menyelesaikan tugas persiapan lainnya saat siklus sedang berjalan.

Sistem perputaran berkecepatan tinggi harus tetap seimbang. Perbedaan yang signifikan antara kedua posisi perlengkapan dapat meningkatkan getaran, kebisingan, dan tekanan mekanis.

Jika hanya satu kaleng pasta solder yang dicampur, penyeimbang yang sesuai harus dipasang pada perlengkapan yang berlawanan.

ZD-400 memberikan solusi persiapan pasta solder praktis melalui lima prinsip pengoperasian utama.

Pasta solder dapat tetap tersegel selama pengoperasian. Hal ini meminimalkan paparan yang tidak perlu terhadap lingkungan sekitar dan membantu menjaga prosedur kerja yang lebih bersih.

Wadah berputar mengelilingi poros tengah sekaligus berputar mengelilingi porosnya sendiri. Gerakan gabungan ini mendistribusikan kembali material di dalam wadah tanpa menggunakan pisau pencampur yang bersentuhan langsung.

Timer digital memungkinkan operator menentukan siklus persiapan. Setelah periode yang dipilih selesai, mesin berhenti secara otomatis.

Dua kaleng pasta solder dapat diproses selama satu siklus. Bila hanya satu kaleng yang digunakan, posisi kedua dilengkapi dengan beban penyeimbang yang disesuaikan sedekat mungkin dengan wadah yang dimuat.

Rakitan bergerak terdapat di dalam kabinet mesin. Konfigurasi umum ZD-400 mencakup fungsi keselamatan terkait penutup yang dimaksudkan untuk menghentikan atau mencegah pengoperasian saat penutup dibuka.

Daftar ZD-400 yang dipublikasikan biasanya memberikan nilai kecepatan, kapasitas, dimensi, daya, voltase, perlengkapan, dan berat yang ditunjukkan di atas. Deskripsi pengontrol pengatur waktu berbeda antar pemasok, dengan beberapa versi mencantumkan rentang 1–99 menit dan versi lainnya menggunakan rentang pengaturan terpisah. Oleh karena itu, data pengontrol, steker, voltase, perlengkapan, dan pelat nama yang tepat harus dikonfirmasikan dengan unit yang ditawarkan sebelum pembelian.

ZD-400 terutama digunakan sebelum pencetakan stensil pasta solder. Ini dapat dipasang di ruang persiapan pasta solder, area manajemen material, stasiun kerja sisi jalur SMT, laboratorium teknik, atau area pendukung produksi.

Mesin ini cocok untuk:

• Produksi SMT dengan campuran tinggi dan volume rendah.
• Perakitan PCB volume sedang dan tinggi.
• Prototipe dan lini pengenalan produk baru.
• Proses pencetakan stensil manual, semi otomatis, dan otomatis.
• Penyedia jasa manufaktur elektronik.
• Pabrik yang mengoperasikan beberapa batch pasta solder.
• Fasilitas yang mencari prosedur persiapan pasta standar.
• Jalur produksi menggunakan wadah pasta solder 500 g yang umum.
• Laboratorium mengevaluasi parameter pencetakan pasta solder.
• Departemen perbaikan yang melakukan pengerjaan ulang BGA, QFN, LED, atau fine-pitch.

Periksa label pasta solder, nomor lot, tanggal kedaluwarsa, kondisi penyimpanan, dan instruksi pemasok.

Jangan mencampur pasta yang sudah kadaluwarsa, terkontaminasi, bocor, dikeringkan, dipisahkan hingga tidak dapat diperoleh kembali, atau disimpan di luar kondisi yang diizinkan.

Keluarkan pasta solder yang diperlukan dari penyimpanan berpendingin dan ikuti periode pemulihan suhu yang ditentukan oleh produsen pasta solder.

Jangan mengandalkan mixer untuk menggantikan persyaratan pengkondisian wajib.

Sebelum memuat:

• Pastikan mesin berada pada permukaan yang stabil dan rata.
• Periksa apakah ruangan tersebut tidak berisi alat atau benda asing.
• Periksa perlengkapan dan pengencang.
• Pastikan tegangan suplai sesuai dengan pelat nama.
• Pastikan kabel daya dan sambungan ground sudah aman.
• Uji fungsi keselamatan penutup atas sesuai dengan prosedur perawatan.

Tempatkan satu kaleng pasta solder di setiap perlengkapan.

Untuk stabilitas terbaik, gunakan wadah dengan berat total yang sama. Saat mencampur hanya satu kaleng, pasang penyeimbang yang disediakan atau ditentukan pada posisi berlawanan.

Petunjuk pengoperasian umum merekomendasikan meminimalkan perbedaan berat dari kiri ke kanan untuk mengurangi getaran selama pengoperasian kecepatan tinggi.

Putar dudukannya dengan hati-hati menggunakan tangan sebelum menghidupkan mesin.

Konfirmasikan bahwa:

• Kedua kontainer telah terpasang dengan benar.
• Kaleng tidak menyentuh ruangan.
• Perlengkapan terkunci dengan aman.
• Tidak ada komponen yang kendor.
• Struktur berputar dapat bergerak bebas.

Tutup dan kencangkan penutup atas sepenuhnya.

Jangan pernah mengoperasikan mesin dengan penutup terbuka, rusak, dilewati, atau terkunci dengan tidak benar.

Pilih waktu siklus menurut:

• Rekomendasi produsen pasta solder.
• Jenis pasta dan paduannya.
• Ukuran wadah.
• Durasi penyimpanan.
• Prosedur internal pabrik.
• Suhu lingkungan.
• Validasi rekayasa proses.

Hindari berasumsi bahwa satu waktu pencampuran cocok untuk setiap pasta solder.

Tekan kontrol mulai. Perlengkapan tersebut memulai revolusi gabungan dan gerakan rotasinya.

Kontainer tetap tertutup sementara material internal didistribusikan kembali.

Setelah siklus selesai, biarkan mekanisme berhenti sepenuhnya sebelum membuka penutup.

Jangan mencoba menghentikan unit yang berputar dengan tangan.

Keluarkan wadah dengan hati-hati dan periksa kondisi luarnya.

Periksa:

• Kebocoran.
• Deformasi tutup.
• Peningkatan suhu yang tidak normal.
• Label longgar.
• Kerusakan perlengkapan.
• Kebisingan atau getaran yang tidak biasa terekam selama pengoperasian.

Buka dan gunakan pasta solder sesuai prosedur produksi.

Catat waktu pencampuran, operator, batch, waktu pembukaan, dan jalur produksi ketika ketertelusuran diperlukan.

Memilih mixer pasta solder yang benar memerlukan lebih dari sekadar memeriksa nama model. Pembeli harus membandingkan konfigurasi kelistrikan, ukuran kontainer, desain perlengkapan, volume produksi, struktur keselamatan, dan dukungan purna jual.

Perlengkapan ZD-400 standar biasanya ditujukan untuk kaleng pasta solder 500 g biasa.

Sebelum memesan, sediakan:

• Diameter wadah.
• Tinggi wadah.
• Berat bersih pasta solder.
• Berat kaleng yang dimuat secara kotor.
• Diameter tutup.
• Foto kontainer.
• Jumlah kontainer yang dibutuhkan per siklus.

Untuk jarum suntik, kartrid, tabung lem merah, atau kemasan tidak standar, mungkin diperlukan wadah khusus.

Spesifikasi standar biasanya mencantumkan AC 220 V, 50/60 Hz. Beberapa pemasok mungkin menyediakan versi AC 110 V.

Mengonfirmasi:

• Tegangan terukur.
• Frekuensi.
• Steker standar.
• Metode pembumian.
• Negara tujuan.
• Tegangan suplai pabrik.

Jangan mengoperasikan mesin 220 V dari suplai 110 V, atau mesin 110 V dari suplai 220 V, tanpa solusi kelistrikan yang dirancang dengan baik.

Konfigurasi kaleng ganda standar cocok jika pabrik secara teratur menyiapkan satu atau dua kaleng berukuran 500 g.

Untuk evaluasi pembelian, hitung:

Perlengkapan yang sesuai harus:

• Pegang wadah dengan aman.
• Cegah gerakan selama rotasi.
• Mudah untuk memuat dan membongkar.
• Cocokkan dengan diameter wadah.
• Tahan terhadap keausan produksi normal.
• Mendukung operasi yang seimbang.
• Hindari merusak kaleng atau label.

Minta pemasok untuk mengonfirmasi:

• Tutupi interlock pengaman.
• Penghentian siklus otomatis.
• Metode penghentian darurat.
• Koneksi pembumian.
• Perlindungan sekering atau kelebihan beban.
• Label peringatan yang benar.
• Ketersediaan panduan pengguna.
• Kesesuaian kelistrikan untuk pasar tujuan.

ZD-400 dijual dengan versi panel pengatur waktu yang berbeda. Konfirmasikan kisaran pengaturan yang tepat dan peningkatan penyesuaian sebelum memesan.

Rentang pengatur waktu yang luas mungkin berguna, namun kemampuan pengulangan, pengoperasian yang sederhana, dan kontrol parameter lebih penting daripada durasi maksimum yang dapat dipilih.

Memeriksa:

• Bahan kabinet dan permukaan akhir.
• Kualitas pemesinan perlengkapan.
• Keamanan pengikat internal.
• Instalasi bermotor.
• Kondisi bantalan.
• Kekuatan engsel penutup.
• Mekanisme penguncian.
• Kejelasan tampilan.
• Respons tombol kontrol.
• Perlindungan kemasan.

Tes pra-pengiriman mungkin mencakup:

Mixer harus menjadi bagian dari sistem manajemen pasta solder yang lengkap daripada beroperasi sebagai proses yang terisolasi.

Memeriksa:

• Pabrikan.
• Paduan.
• Klasifikasi partikel.
• Tipe fluks.
• Nomor lot.
• Kedaluwarsa.
• Persyaratan penyimpanan.
• Kondisi transportasi.

Pertahankan kondisi penyimpanan yang ditentukan oleh produsen pasta solder. Gunakan manajemen material pertama-kedaluwarsa-pertama-keluar jika diperlukan.

Catatan:

• Waktu pelepasan dari lemari es.
• Pemulihan suhu mulai dan selesai.
• Model pengaduk.
• Siklus pencampuran.
• Operator.
• Banyak kontainer.
• Waktu pembukaan.

Memantau:

• Kondisi gulungan tempel.
• Pengisian bukaan stensil.
• Efisiensi transfer.
• Tinggi cetak.
• Daerah cetak.
• Volume cetak.
• Menjembatani.
• Setoran tidak mencukupi.
• Mengolesi.
• Frekuensi pembersihan stensil.

Gunakan hasil pemeriksaan pasta solder untuk memvalidasi keseluruhan persiapan dan proses pencetakan. Mixer membantu menstandarkan satu tahap persiapan, namun hasil pencetakan juga bergantung pada desain stensil, tekanan alat pembersih yg terbuat dr karet, kecepatan pemisahan, kondisi printer, pengendalian lingkungan, dan sifat pasta solder.

Jangan memasang mixer pada troli yang tidak stabil, meja miring, rak tipis, atau permukaan yang memperkuat getaran.

• Lap kabinet luar dengan kain bersih.
• Segera bersihkan debu dan sisa pasta solder.
• Periksa perlengkapan untuk kontaminasi.
• Periksa penutup dan kuncinya.
• Dengarkan suara-suara yang tidak normal.
• Amati getaran selama pengoperasian.
• Konfirmasikan pengoperasian pengatur waktu normal.

• Periksa sekrup dan pengencang perlengkapan yang terlihat.
• Periksa kabel listrik dan konektornya.
• Uji fungsi keamanan penutup.
• Periksa kondisi penyeimbang.
• Periksa kaki karet atau penyangga perata.
• Bersihkan ruang internal setelah melepaskan daya.

• Periksa mekanisme motor dan transmisi.
• Periksa bantalan apakah ada suara bising atau kelonggaran yang tidak normal.
• Periksa terminal listrik.
• Verifikasi keakuratan pengatur waktu.
• Konfirmasikan kontinuitas grounding.
• Ganti komponen perlengkapan yang aus.
• Tinjau catatan pemeliharaan.

Petunjuk umum untuk jenis mesin ini menekankan pada menjaga unit tetap bersih, memeriksa pengencang, memverifikasi respons sakelar penutup, dan menjaga kestabilan pemasangan.

1. Bacalah manual pengoperasian sebelum menggunakan mesin.
2. Konfirmasikan volume yang benartage sebelum menghubungkan daya.
3. Gunakan stopkontak listrik yang diarde dengan benar.
4. Jaga mesin pada permukaan yang stabil dan rata.
5. Jangan mengoperasikan dengan penutup atau perlengkapan yang rusak.
6. Jangan melewati interlock pengaman.
7. Jangan pernah menyentuh mekanisme putaran selama pengoperasian.
8. Tunggu hingga gerakan benar-benar berhenti sebelum dibuka.
9. Jaga agar kedua posisi perlengkapan tetap seimbang.
10. Jangan mencampur wadah yang bocor, retak, atau berubah bentuk.
11. Jangan letakkan perkakas lepas di dalam ruangan.
12. Putuskan sambungan listrik sebelum pembersihan atau pemeriksaan.
13. Jauhkan anak-anak dan orang yang tidak berkepentingan.
14. Hentikan pengoperasian segera jika terjadi getaran parah.
15. Hubungi personel yang berkualifikasi untuk servis listrik.

Harap berikan:

• Jumlah yang dibutuhkan.
• Negara tujuan.
• Alamat pengiriman atau pelabuhan terdekat.
• Tegangan yang diperlukan.
• Steker standar.
• Dimensi kaleng pasta solder.
• Berat kotor setiap kontainer yang dimuat.
• Foto hasil pasta soldernya bisa.
• Kebutuhan akan perlengkapan yang disesuaikan.
• Metode pengiriman pilihan.
• Persyaratan perdagangan yang diperlukan.
• Tanggal pengiriman yang diminta.

Memberikan informasi ini memungkinkan pemasok mengonfirmasi kompatibilitas dan menyiapkan penawaran harga yang lebih akurat.

Ya. Konfigurasi standar dirancang untuk mengakomodasi dua kaleng pasta solder 500 g yang umum digunakan selama satu siklus. Kedua belah pihak harus memiliki berat total yang sama. Jika hanya satu kaleng yang terisi, pasanglah penyeimbang yang sesuai pada perlengkapan yang berlawanan untuk menjaga keseimbangan.

Keuntungan utama mesin ini adalah pasta solder dapat dicampur di dalam wadah tertutupnya. Hal ini mengurangi kontak langsung dengan operator dan paparan lingkungan yang tidak perlu. Wadah harus disegel dengan benar dan diperiksa apakah ada kebocoran, retak, atau perubahan bentuk sebelum dimuat.

Selalu ikuti persyaratan pengkondisian yang diberikan oleh produsen pasta solder. Mixer tidak boleh diperlakukan sebagai pengganti prosedur pemulihan suhu yang ditentukan. Penanganan yang salah dapat menyebabkan kondensasi, masalah viskositas, ketidakstabilan pencetakan, atau memperpendek masa pakai.

Ya, asalkan perlengkapan sebaliknya mempunyai beban penyeimbang yang sesuai. Kedua belah pihak harus tetap seimbang. Pengoperasian dengan perbedaan berat yang besar dapat menyebabkan getaran berlebihan, kebisingan tidak normal, berkurangnya stabilitas, atau keausan mekanis dini.

Perlengkapan standar ditujukan terutama untuk kaleng pasta solder 500 g biasa. Jarum suntik, kartrid, tabung perekat, wadah lem merah, dan kemasan khusus mungkin memerlukan perlengkapan khusus. Harap berikan diameter wadah, tinggi, berat kotor, dan foto untuk konfirmasi kompatibilitas.
