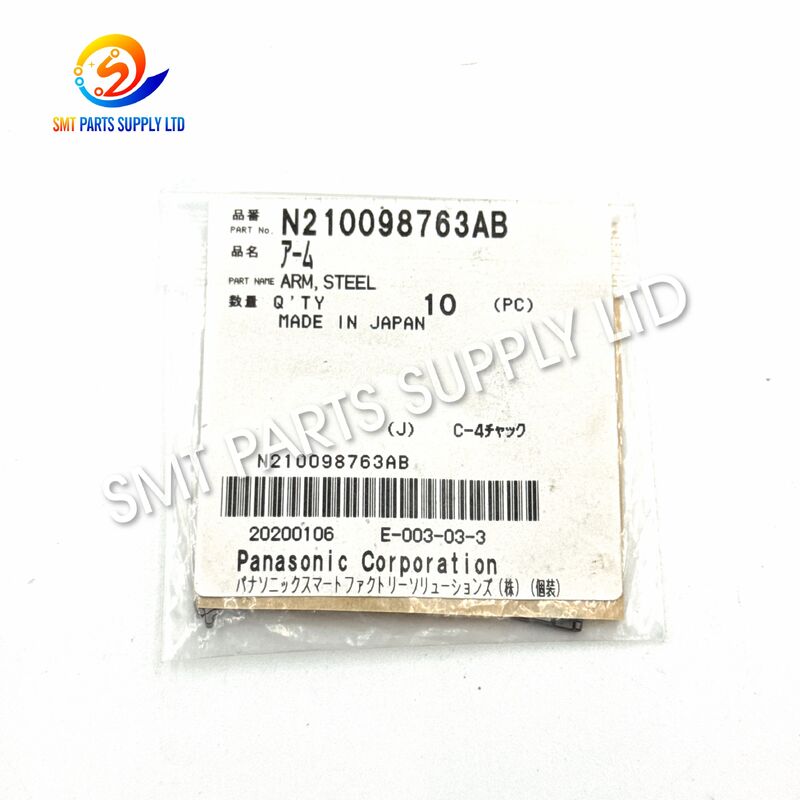

Panasonic N210098763AB Lengan Klem Baja Presisi untuk Pemegang CM602 dan NPM dengan Pengait Mekanis

Lengan Penjepit Baja Panasonic N210098763AB untuk Dudukan NPM CM602

Lengan Penjepit Baja Panasonic N210098763AB adalah suku cadang mekanis presisi yang umumnya terdaftar untuk rakitan dudukan mesin penempatan CM602 dan NPM SMT. Hal ini juga dijelaskan dalam katalog suku cadang sebagai “ARM, STEEL,” “Clamp Arm,” atau “Holder 12 Clamp Arm.” Tujuan utamanya adalah untuk memberikan keterlibatan mekanis yang terkendali dalam mekanisme penahan nosel atau kepala penempatan yang berlaku.

Selama produksi elektronik bervolume tinggi, komponen kepala penempatan menyelesaikan ribuan pergerakan pengoperasian. Pergerakan berulang, kontaminasi, benturan mekanis, pemasangan yang salah, atau keausan pada komponen di sekitarnya dapat memengaruhi pergerakan dan pengikatan lengan penjepit. Mengganti lengan yang bengkok, aus, retak, atau rusak dapat membantu memulihkan pengoperasian mekanis rakitan dudukan setelah seluruh mekanisme kepala diperiksa.

Untuk pemesanan yang akurat, pelanggan harus memberikan nomor bagian lengkapN210098763AB, model mesin, spesifikasi penempatan kepala, jumlah yang dibutuhkan, dan foto komponen yang ada. CM602 dan NPM adalah aplikasi yang paling konsisten terdaftar, namun kompatibilitasnya harus diperiksa terhadap rakitan dudukan yang terpasang dan daftar suku cadang mesin sebelum membeli.

Referensi N210098763AB secara konsisten diidentifikasi dalam daftar suku cadang SMT independen sebagai lengan penjepit baja yang terkait dengan aplikasi dudukan CM602 dan NPM.

Lengan menggunakan struktur baja kompak yang cocok untuk gerakan mekanis berulang di dalam mekanisme dudukan yang kompatibel. Bentuknya yang kaku membantu mempertahankan geometri pengikatan yang diperlukan saat komponen dipasang dengan benar.

Nomor bagian lengkapN210098763ABmemungkinkan tim pemeliharaan untuk membedakan komponen ini dari lengan yang serupa secara visual yang digunakan pada kepala, dudukan, atau generasi mesin lainnya.

Bagian ini terkait dengan bagian penjepitan mekanis pada dudukan nosel atau rakitan kepala penempatan yang berlaku, bukan dengan pengumpan, penggerak servo, papan kontrol, katup, atau sistem sensor.

Lengan penjepit dapat disimpan sebagai bagian dari inventaris pemeliharaan SMT untuk perbaikan peralatan, servis terencana, dan penggantian darurat.

Produk ini kompak dan dapat dikemas secara individual atau digabungkan dengan suku cadang mesin SMT lainnya, membantu pabrik di luar negeri mengurangi biaya pengiriman terpisah.

Pelanggan dapat mengirimkan informasi mesin dan foto bagian lama sebelum memesan. Hal ini membantu mengidentifikasi kemungkinan perbedaan dalam konfigurasi kepala, posisi dudukan, akhiran revisi, dan dimensi komponen.

Lengan penjepit berfungsi sebagai bagian dari rakitan mekanis yang bergerak. Penggantian mungkin diperlukan bila pemeriksaan menunjukkan adanya kerusakan fisik, keausan berlebihan, pergerakan buruk, atau pengikatan yang salah.

Siklus penjepitan dan pelepasan yang berulang-ulang dapat secara bertahap merusak area kontak lengan, bagian poros, permukaan pemasangan, atau tepi penahan.

Tingkat keausan mungkin bergantung pada:

• Jam produksi harian
• Frekuensi siklus penempatan-kepala
• Kualitas perawatan mesin
• Kebersihan rakitan dudukan
• Kondisi pegas terkait
• Penjajaran pemegang
• Tabrakan komponen sebelumnya
• Praktik pelumasan jika memungkinkan

Area kontak yang aus dapat mengubah cara lengan menghubungkan komponen dudukan terkait.

Benturan nosel, rakitan kepala terjatuh, gerakan manual yang dipaksakan, penggunaan alat yang salah, atau benda asing di dalam mekanisme dapat membengkokkan atau merusak lengan.

Bahkan deformasi kecil pun dapat menyebabkan:

• Gerakan terbatas
• Kontak tidak rata
• Keterlibatan pemegang salah
• Gangguan mekanis
• Kebisingan pengoperasian yang tidak biasa
• Alarm pemegang berulang
• Keausan yang dipercepat pada bagian-bagian di sekitarnya

Lengan yang terlihat bengkok tidak boleh diluruskan dan digunakan kembali tanpa evaluasi teknis yang tepat.

Debu, sisa minyak, bahan perekat, pecahan komponen, atau kontaminasi lainnya dapat terkumpul di sekitar mekanisme pergerakan.

Kontaminasi dapat:

• Tingkatkan gesekan
• Batasi pergerakan lengan
• Cegah keterlibatan penuh
• Merusak permukaan kontak
• Buat gerakan tidak merata
• Mempengaruhi aksi pengembalian pegas

Pembersihan harus diselesaikan sesuai dengan prosedur perawatan mesin.

Lengan baja dapat beroperasi bersama dengan pegas atau mekanisme pengembalian lainnya. Pegas yang lemah, patah, hilang, atau tidak dipasang dengan benar dapat menyebabkan pergerakan lengan tidak normal.

Mengganti lengan saja mungkin tidak menyelesaikan masalah jika pegas rusak.

Penahan, poros, pin pivot, bushing, sekrup pemasangan, atau blok kontak yang rusak dapat menimbulkan gaya yang tidak normal pada lengan penjepit.

Seluruh rakitan mekanis harus diperiksa sebelum memasang penggantinya.

Lengan mungkin rusak sebelum waktunya saat dipasang:

• Ke arah yang salah
• Dalam posisi dudukan yang salah
• Dengan pengikat yang salah
• Dengan pegas yang tidak cocok
• Di bawah kekuatan pengetatan yang berlebihan
• Tanpa izin yang memadai
• Dengan kontaminasi terperangkap di bawahnya
• Dengan komponen sekitarnya yang tidak cocok

Memotret rakitan asli sebelum dibongkar dapat mengurangi kesalahan pemasangan.

Gejala-gejala ini mungkin juga disebabkan oleh komponen lain pada rakitan kepala penempatan. Inspeksi mekanis menyeluruh disarankan sebelum memutuskan komponen mana yang harus diganti.

Memasang lengan penjepit N210098763AB yang cocok dengan benar memberikan solusi perbaikan praktis ketika lengan yang ada dipastikan aus, rusak, berubah bentuk, atau hilang.

Lengan pengganti harus sesuai dengan yang disyaratkan:

• Bentuk keseluruhan
• Ketebalan bahan
• Ukuran lubang pivot
• Profil kontak
• Orientasi pemasangan
• Posisi pemegang
• Titik pertunangan musim semi
• Konfigurasi kepala

Penampilan serupa saja tidak menjamin dapat dipertukarkan.

Kode lengkapnya harus ditulis sebagai:

N210098763AB

Akhiran terakhir itu penting. Pembeli tidak boleh memesan hanya dengan deskripsi seperti “lengan NPM”, “penjepit CM602”, atau “lengan dudukan”.

Bagian tersebut dapat digunakan untuk:

• Perawatan mesin korektif
• Servis kepala penempatan preventif
• Perbaikan mekanisme penahan nosel
• Perbaikan mesin bekas
• Persiapan suku cadang di lini produksi
• Penggantian komponen mekanis yang rusak
• Stok pemeliharaan untuk pabrik di luar negeri
• Persediaan perusahaan jasa peralatan

Memberikan foto bagian lama dan informasi mesin memungkinkan pemasok membandingkan struktur yang terlihat sebelum pengiriman.

Foto-foto yang direkomendasikan meliputi:

N210098763AB paling konsisten terdaftar sebagai lengan penjepit untuk peralatan CM602 dan NPM. Referensi bagian yang lebih luas juga mengaitkan kode dengan konfigurasi NPM-TT2, NPM-W2, CM402, CM212, dan DT401. Karena daftar model yang lebih luas ini tidak konsisten di setiap katalog, pembeli harus memperlakukannya hanya sebagai referensi verifikasi dan bukan bukti kompatibilitas universal.

Informasi produk resmi Panasonic menjelaskan peralatan NPM sebagai mesin penempatan modular yang menggunakan konfigurasi kepala penempatan berbeda. Inilah salah satu alasan mengapa seri mesin saja mungkin tidak cukup untuk pemilihan suku cadang.

N210098763AA dan N210007284AB muncul di samping N210098763AB di beberapa daftar suku cadang SMT, namun referensi tersebut tidak boleh disajikan sebagai jaminan penggantian. Akhiran, profil, konfigurasi kepala, dan posisi pemasangan harus diperiksa secara terpisah.

Lengan ini umumnya dipasarkan untuk aplikasi dudukan CM602. Ini dapat digunakan ketika lengan yang dipasang dipastikan sebagai N210098763AB dan memerlukan penggantian karena keausan atau kerusakan fisik.

Bagian ini juga biasanya terdaftar untuk peralatan penempatan NPM. Konfigurasi mesin dan kepala NPM yang tepat harus disertakan dalam penyelidikan karena model NPM yang berbeda dapat menggunakan kepala penempatan dan rakitan mekanis yang berbeda.

N210098763AB dapat dipertimbangkan ketika inspeksi memastikan adanya kerusakan pada lengan dalam mekanisme penahan nosel atau penahan klem yang relevan.

Bagian-bagian berikut harus diperiksa secara bersamaan:

• Tubuh pemegang
• Kembalinya musim semi
• Pin pivot
• Sekrup pemasangan
• Poros atau bushing
• Permukaan kontak
• Perakitan nosel
• Koneksi pneumatik di sekitar kepala
• Sensor yang terkait dengan posisi dudukan
• Penghentian mekanis

Pabrik yang mengoperasikan mesin yang kompatibel dapat menyimpan lengan penjepit yang terverifikasi dalam stok pemeliharaan.

Rencana stok praktis dapat mencakup:

Perusahaan layanan peralatan SMT dapat menggunakan lengan tersebut saat membangun kembali kepala yang kompatibel atau menyiapkan mesin bekas untuk dijual kembali.

Sebelum menyelesaikan perbaikan, teknisi harus memverifikasi:

• Gerakan mekanis bebas
• Orientasi lengan yang benar
• Pertunangan pemegang
• Aksi pengembalian musim semi
• Kalibrasi kepala
• Pengoperasian nosel
• Status alarm mesin
• Hasil penempatan percobaan

Clamp arm ini dapat menunjang kegiatan perawatan pada :

• Pabrik jasa manufaktur elektronik
• Fasilitas elektronik otomotif
• Pabrik elektronik konsumen
• Produsen kontrol industri
• Pabrik peralatan komunikasi
• Perusahaan perakitan LED
• Jalur produksi elektronika daya
• Pabrik papan kendali peralatan
• Manufaktur elektronik medis
• Pusat perbaikan peralatan SMT
• Usaha distribusi suku cadang
• Perusahaan perbaikan peralatan bekas

N210098763AB merupakan komponen mekanik pasif. Itu tidak menghasilkan gerakan listrik, pneumatik, atau motor dengan sendirinya.

Lengan tetap pada posisi yang ditentukan dalam rakitan dudukan. Posisi istirahatnya dapat dipertahankan oleh pegas, struktur poros, geometri dudukan, atau komponen mekanis lainnya.

Selama rangkaian pengoperasian alat berat, gaya ditransfer melalui mekanisme kepala penempatan yang relevan.

Bergantung pada desain kepala sebenarnya, gaya ini dapat menyebabkan lengan:

• Memutar
• Menggeser
• Membuka
• Menutup
• Mempertahankan
• Melepaskan
• Hubungi pemegangnya
• Kembali ke posisi semula

Permukaan kontak lengan mengaktifkan komponen dudukan yang cocok. Dimensi dan penyelarasan yang benar memungkinkan mekanisme mempertahankan hubungan mekanis yang diperlukan.

Ketika gaya operasi dihilangkan atau dibalik, lengan menjauh dari posisi pengikatan.

Pegas atau komponen terkait dapat membantu mengembalikannya ke posisi normal.

Pergerakan ini berulang selama produksi. Pengoperasian yang andal bergantung pada:

• Geometri lengan yang benar
• Instalasi yang tepat
• Bersihkan permukaan kontak
• Jarak bebas pivot yang sesuai
• Kondisi pegas yang benar
• Pengencang aman
• Komponen dudukan tidak rusak
• Penyesuaian mesin yang tepat

Susunan komponen yang tepat bergantung pada model penempatan kepala.

Persyaratan seleksi pertama adalah pencocokan tepat dengan:

N210098763AB

Jangan hilangkan yang terakhirABakhiran.

Daripada hanya menulis “NPM”, berikan sebutan mesin secara lengkap.

Contohnya mungkin termasuk:

• CM602
• Seri NPM yang tepat
• NPM-W2
• NPM-TT2
• Model lain yang ditampilkan di peralatan BOM

Model lengkap membantu peninjauan kompatibilitas tetapi tidak menggantikan verifikasi nomor bagian.

Berikan spesifikasi kepala, label identifikasi kepala, jumlah nosel, atau kode rakitan dudukan.

Platform mesin yang sama dapat dilengkapi dengan lebih dari satu jenis kepala.

Periksa penggantian pada lengan yang dilepas untuk:

Katalog suku cadang mesin atau bill of material harus diperlakukan sebagai referensi pemilihan pilihan.

Jika memungkinkan, berikan:

• Nomor seri mesin
• Nomor seri kepala
• Kode perakitan
• Diagram bagian yang meledak
• Nomor bagian yang ada
• Catatan pembelian sebelumnya

Pelanggan harus meninjau kondisi yang ditawarkan sebelum melakukan pemesanan.

Kondisi pasokan harus dikonfirmasi dalam kutipan.

Kemungkinan permintaan mungkin termasuk:

• Asli baru
• Asli bekas
• Diperbaharui
• Kompatibel baru

Pelanggan harus meninjau kondisi yang ditawarkan sebelum melakukan pemesanan.

Nyatakan kuantitas perbaikan segera dan kuantitas stok cadangan yang diharapkan.

Misalnya:

Kirim negara tujuan, kode pos, kurir pilihan, dan tanggal pengiriman yang diperlukan.

Informasi ini memungkinkan pemasok untuk menghitung:

• Opsi pengiriman yang tersedia
• Perkiraan biaya pengiriman
• Persyaratan pengepakan
• Perkiraan waktu transit
• Kemungkinan pengiriman terkonsolidasi

Sebelum meminta penawaran, siapkan informasi berikut:

Informasi yang lengkap membantu mengurangi penundaan dan kesalahan pengiriman.

Catatan pesanan dan label pengepakan harus menunjukkan kode lengkapN210098763AB.

Lengan harus diperiksa untuk:

• Lenturan yang terlihat
• Retak
• Tepi yang rusak
• Goresan parah
• Korosi
• Kontaminasi
• Tanda perbaikan tidak normal
• Area pemasangan yang rusak

Jika sampel referensi tersedia, lengan yang disediakan dapat dibandingkan dengan profil sampel, ketebalan, posisi lubang, dan bentuk kontak.

Lubang pivot, bagian kontak, antarmuka pegas, dan orientasi pemasangan harus diperiksa untuk mengetahui adanya ketidakkonsistenan.

Jumlah pengepakan harus diperiksa berdasarkan pesanan pembelian dan daftar pengepakan.

Produk harus dilindungi dari:

• Dampak
• Kompresi
• Goresan
• kelembaban
• Karat
• Mencampur dengan nomor bagian lain
• Hilangnya komponen-komponen kecil

Pemasangan harus diselesaikan oleh teknisi pemeliharaan SMT yang terlatih.

1. Hentikan peralatan menggunakan prosedur mematikan yang disetujui.
2. Isolasi energi listrik dan pneumatik jika diperlukan.
3. Pindahkan kepala penempatan ke posisi perawatan yang aman.
4. Catat struktur dudukan saat ini sebelum dibongkar.
5. Ambil foto posisi lengan, pegas, dudukan, dan pengikat.
6. Lepaskan lengan yang ada dengan alat yang sesuai.
7. Periksa lengan yang dilepas dari keausan, retak, atau bengkok.
8. Periksa dudukan, pin pivot, pegas, sekrup, dan komponen sekitarnya.
9. Bersihkan area pemasangan dengan hati-hati.
10. Bandingkan lengan baru dengan komponen yang dilepas.
11. Konfirmasikan arah pemasangan yang benar.
12. Pasang lengan tanpa memberikan tenaga berlebihan.
13. Pasang kembali pegas dan komponen terkait dengan benar.
14. Periksa apakah mekanismenya bergerak bebas.
15. Selesaikan kalibrasi mesin jika diperlukan.
16. Jalankan mesin dalam mode pemeliharaan atau pengujian.
17. Konfirmasikan bahwa tidak ada alarm terkait yang tersisa.
18. Lakukan uji produksi terkontrol.
19. Periksa kembali rakitan setelah siklus pengujian.
20. Catat penggantian di log pemeliharaan.

Selalu ikuti manual perawatan dan prosedur keselamatan tempat kerja yang disetujui untuk mesin tertentu.

Bersihkan mekanisme sesuai jadwal perawatan. Jangan gunakan bahan kimia atau alat abrasif yang tidak sesuai pada permukaan presisi.

Periksa:

• Struktur bengkok
• Retak
• Pemasangan longgar
• Keausan tidak merata
• Korosi
• Gerakan terbatas
• Tanda kontak tidak normal

Lengan mungkin tampak rusak karena pegas terkait lemah, patah, atau tidak dipasang dengan benar.

Jangan paksa dudukannya melampaui jangkauan perjalanan normalnya. Tenaga yang berlebihan dapat merusak bagian lengan, dudukan, pegas, atau poros.

Catatan yang berguna harus berisi:

• Nomor mesin
• Nomor seri mesin
• Model kepala
• Tanggal kegagalan
• Gejala yang diamati
• Nomor bagian dihapus
• Nomor bagian yang dipasang
• Nama teknisi
• Hasil tes
• Tanggal pemeriksaan lanjutan

Simpan suku cadang:

• Dalam tas berlabel individual
• Di lingkungan yang kering
• Jauh dari bahan korosif
• Terlindung dari benturan
• Dipisahkan berdasarkan nomor bagian
• Di dalam lemari suku cadang yang tertutup

Biaya pengiriman, waktu pengiriman, dan ketersediaan pengiriman dikonfirmasi sesuai dengan tujuan, berat paket, jumlah pesanan, dan layanan yang dipilih.

Kami fokus pada suku cadang untuk perakitan elektronik dan peralatan produksi SMT.

Pelanggan dapat memberikan nomor komponen, model mesin, dan foto produk sebelum memesan.

N210098763AB dapat dikemas dengan barang kebutuhan lainnya, antara lain:

• Nozel SMT
• Bagian pengumpan
• Filter
• Sensor
• katup
• Motor
• Pengemudi
• Papan kontrol
• ikat pinggang
• Kabel
• Pemegang
• mata air
• Bantalan
• Bagian-bagian mesin mekanis

Kami mendukung pertanyaan dari Eropa, Amerika Utara, Asia Tenggara, dan pasar luar negeri lainnya.

Kutipan dapat menentukan:

• Kondisi yang ditawarkan
• Nomor bagian
• Kuantitas
• Harga satuan
• Waktu memimpin
• Metode pengepakan
• Opsi pengiriman
• Ketentuan pembayaran
• Kondisi garansi

Komponen mekanis kecil diberi label dan dilindungi untuk mengurangi kerusakan atau pencampuran selama transportasi internasional.

N210098763AB adalah lengan penjepit mekanis baja yang umumnya terdaftar untuk rakitan dudukan mesin penempatan CM602 dan NPM yang kompatibel. Ini mendukung gerakan menjepit atau menahan mekanisme mekanis terkait.

Tidak ada kompatibilitas universal yang dapat diasumsikan. Mesin NPM dapat menggunakan konfigurasi kepala penempatan dan dudukan yang berbeda. Harap berikan model mesin yang tepat, spesifikasi kepala, BOM peralatan, dan foto bagian lama sebelum memesan.

Pertukaran langsung tidak boleh diasumsikan. Meskipun kedua referensi muncul dalam daftar suku cadang terkait, akhiran, dimensi, profil, posisi dudukan, dan konfigurasi peralatan harus diperiksa sebelum penggantian.

Harap berikan N210098763AB, jumlah yang dibutuhkan, model mesin, jenis kepala, kondisi pasokan yang diinginkan, negara tujuan, kode pos, dan foto yang jelas dari komponen yang ada dan posisi pemasangan.

Ya. Silakan kirimkan nomor komponen dan jumlah nosel, dudukan, pegas, filter, katup, sensor, sabuk, motor, penggerak, komponen pengumpan, atau papan kontrol yang diperlukan untuk pemeriksaan dan pengepakan gabungan.

Silakan kirimkan nomor komponen lengkap, jumlah, model mesin, informasi kepala penempatan, tujuan, dan foto produk untuk mendapatkan penawaran harga yang akurat.

PENYEDIAAN BAGIAN SMT LTD

Kontak person:Tomas Tang
Departemen:Departemen Penjualan
Telepon:+86 13861307079
E-mail: tomas@smtmachine-parts.com
Alamat:D-D526, Haye TechnoPark, No. 93 Weihe Road, Distrik Taman Industri, Suzhou, Jiangsu, 215127, Cina

Kami menerima pertanyaan dari pabrik SMT, produsen elektronik, perusahaan pemeliharaan, peremaja peralatan, dan distributor suku cadang.

Panasonic dan semua nama model peralatan yang direferensikan hanya digunakan untuk menjelaskan aplikasi yang dimaksudkan dan membantu identifikasi suku cadang. Semua merek dagang milik pemiliknya masing-masing. Ketersediaan produk, kondisi, kompatibilitas, garansi, dan ketentuan pengiriman tunduk pada penawaran akhir.
