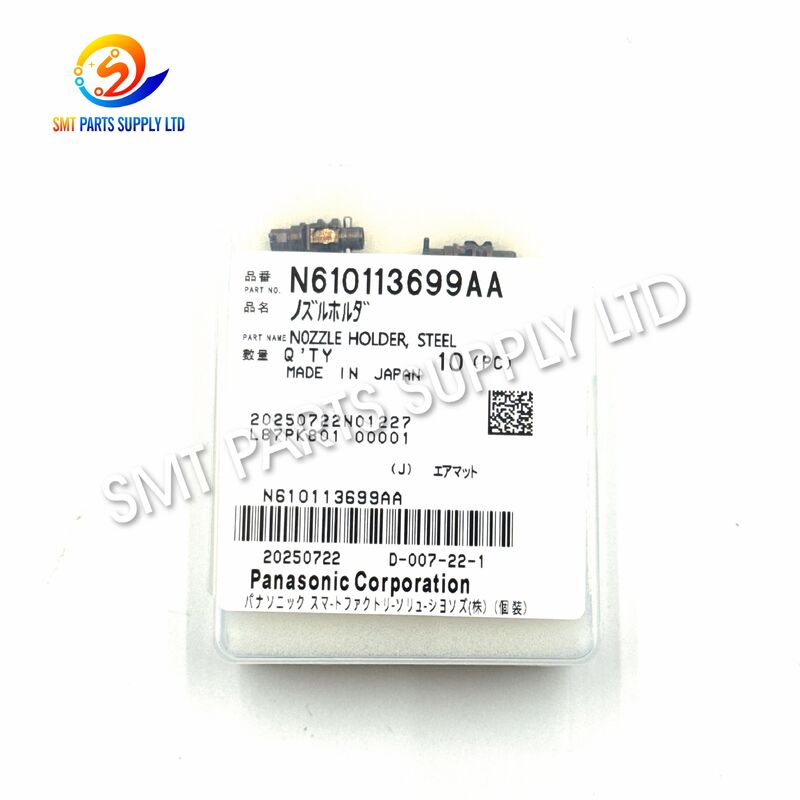

Dudukan Nosel Baja Panasonic N610113699AA untuk Kepala NPM H16

Panasonic N610113699AA steel nozzle holder adalah komponen mekanik presisi yang digunakan dalam NPM high speed placement head assemblies yang kompatibel.Ini menyediakan antarmuka pendukung dan posisi mekanik yang diperlukan untuk instalasi nozzle stabilReferensi produk yang tersedia secara umum biasanya mengidentifikasi bagian ini sebagai pemegang kepala NPM H16 atau 16-nozzle,dengan referensi tambahan untuk NPM-D3 dan konfigurasi NPM-W atau NPM-W2 16 kepala yang dipilihKonfigurasi mesin harus selalu diverifikasi sebelum memesan.

Dibuat dari baja untuk kekuatan mekanik dan stabilitas dimensi, pemegang dimaksudkan untuk lingkungan produksi SMT yang menuntut di mana kepala penempatan beroperasi terus menerus pada kecepatan tinggi.Pemegang nozzle yang cocok membantu menjaga keselarasan nozzle, gerakan vertikal yang dikendalikan, pengambilan vakum yang dapat diandalkan, dan penempatan komponen yang dapat diulang.

Pemegang N610113699AA cocok untuk pemeliharaan pencegahan, pembangunan kembali kepala penempatan, penggantian bagian yang rusak, dan persediaan suku cadang jangka panjang.Produsen EMS, perusahaan jasa peralatan, pembuat mesin, dan distributor suku cadang internasional.

Sebelum pengiriman, pelanggan harus memberikan model mesin, jenis kepala penempatan, nomor bagian lengkap, dan foto yang jelas dari komponen yang ada.Proses konfirmasi ini mengurangi risiko memesan pemegang nozel yang mirip secara visual tetapi berbeda secara mekanis.

Daftar publik juga menghubungkan N610113699AA dengan referensi akhiran kemudian seperti N610113699AB atau N610113699AC, sementara N210081891AB muncul dalam beberapa deskripsi pemegang terkait atau daftar komponen utama.Nomor-nomor ini tidak harus secara otomatis diperlakukan sebagai saling bergantian tanpa konfirmasi teknis.

Pemegang nozel beroperasi di dalam sistem mekanik kecepatan tinggi. selama produksi mungkin mengalami gerakan vertikal terus menerus, percepatan berulang, getaran, tekanan kontak,dan paparan residu fluksBahkan ketika mesin penempatan tetap beroperasi, kerusakan pemegang secara bertahap dapat mengurangi stabilitas pengambilan dan penempatan.

Operasi terus menerus dapat secara bertahap memakai permukaan kontak, panduan, atau pendukung pemegang.dan komponen kepala sekitarnya.

Pengaturan nozel yang salah, komponen yang ditinggikan, feeder yang rusak, PCB yang bengkok, kesalahan pemrograman, atau tabrakan kepala yang tidak disengaja dapat membengkokkan atau merusak pemegangnya.Bagian dapat tampak normal secara eksternal namun masih memiliki deformasi kecil yang mempengaruhi gerakan.

Debu, partikel pasta solder, residu perekat, atau pelumas kering dapat masuk ke dalam mekanisme yang bergerak.

Menggunakan alat yang tidak sesuai, kekuatan yang berlebihan, pelumas yang tidak tepat, atau metode pembersihan yang tidak tepat dapat merusak permukaan presisi.atau dimodifikasi tanpa prosedur teknis yang disetujui.

Pemegang nozel yang sama mungkin memiliki perbedaan struktural kecil. Instalasi revisi yang salah dapat menyebabkan pemasangan yang buruk, stroke terbatas, kebisingan yang tidak biasa, atau retensi nozel yang tidak stabil.

Jalur SMT bervolume tinggi dapat berjalan terus menerus selama beberapa shift. Gerakan berulang akhirnya meningkatkan kemungkinan kelelahan, kelonggaran, keausan permukaan, atau variasi posisi.

Tidak semua kesalahan pengambilan atau penempatan disebabkan oleh pemegang nozzle. nozzle, poros, filter vakum, O-ring, pegas, sensor, katup solenoid, sistem kamera, pengaturan feeder, dukungan PCB,dan kalibrasi mesin juga harus diperiksa.

Mengganti pemegang nozel yang usang, cacat, terkontaminasi, atau yang dipasang tidak benar dapat mengembalikan antarmuka mekanis yang benar antara nozel dan kepala penempatan.Tujuannya bukan hanya memasang komponen logam baru, tapi untuk memulihkan gerakan yang terkendali, memastikan retensi nozzle, dan tinggi pickup yang konsisten.

Solusi yang direkomendasikan mencakup empat tahap:

Periksa nomor bagian lengkap yang dicetak pada pemegang lama atau dokumentasi mesin.

Periksa poros nozel, pegas, segel, filter, penjepit, jalur vakum, dan komponen pemegang di sekitarnya.

Gunakan alat yang tepat dan ikuti prosedur pemeliharaan peralatan. Hindari tekanan samping, benturan, pemasangan paksa, atau modifikasi yang tidak disetujui.

Setelah pemasangan, lakukan tes gerakan nozzle, pemeriksaan vakum, konfirmasi ketinggian nozzle, pengujian pengambilan, pengenalan penglihatan, dan penempatan uji coba sebelum mengembalikan mesin ke produksi penuh.

Dimensi yang tepat, toleransi, perawatan permukaan, rentang seri yang kompatibel, dan revisi kepala penempatan tidak secara konsisten tersedia dalam dokumentasi publik.Pembeli seharusnya tidak memilih produk ini hanya berdasarkan penampilan atau ukuran yang kira-kiraKompatibilitas akhir harus dikonfirmasi melalui nomor bagian lengkap dan informasi mesin.

Beberapa referensi perdagangan menggambarkan versi N610113699AB atau N610113699AC yang terkait dengan pemegang baja sekitar 10 × 20 mm; namun,ini harus dianggap sebagai referensi daripada spesifikasi dimensi yang dijamin untuk setiap revisi.

Pemegang nozel N610113699AA terutama digunakan dalam peralatan penempatan komponen elektronik SMT.Aplikasi ini terkait erat dengan mekanisme kepala penempatan berkecepatan tinggi yang bertanggung jawab untuk memilih komponen dari pengumpan dan menempatkan mereka pada papan sirkuit cetak.

Katalog publik dan referensi pemasok umumnya menghubungkan N610113699AA ke aplikasi NPM 16-nozzle atau kepala H16.Sebuah katalog bagian terpisah juga menghubungkannya dengan NPM-W dan NPM-W2 16-kepala unit nozzle-holder.

• Produksi elektronik konsumen
• Perangkat elektronik otomotif
• Produksi papan kontrol industri
• Pabrik peralatan komunikasi
• Pengumpulan produk LED
• Pabrik elektronik medis
• Produksi perangkat keras komputer dan server
• Pabrik pasokan listrik dan inverter
• Saluran pengemasan semikonduktor
• Produksi EMS dan kontrak elektronik
• Perusahaan pemeliharaan peralatan SMT
• Perusahaan pembuatan ulang mesin SMT bekas
• Distributor suku cadang elektronik
• Pusat pelatihan dan perbaikan teknis

Kepala penempatan SMT menggunakan muncung untuk memilih komponen elektronik dari pemakan pita, nampan, tongkat, atau sistem pasokan komponen lainnya.Nozzle harus dipegang dalam posisi mekanis yang tepat saat bergerak secara vertikal, memutar, menerapkan vakum, dan menempatkan komponen.

Pemegang nozel merupakan bagian dari struktur mekanis yang mendukung proses ini.

Nozzle yang kompatibel dipasang ke dalam mekanisme kepala. Pemegang membantu menjaga hubungan yang benar antara nozzle dan komponen kepala sekitarnya.

Saat mengambil, kepala menurunkan muncung ke arah komponen. Pemegang harus memungkinkan atau mendukung gerakan yang terkendali tanpa gesekan atau kelonggaran yang abnormal.

Vakum diterapkan melalui sistem nozel. Posisi mekanik yang stabil membantu nozel menghubungi komponen dengan benar dan mempertahankan hisap.

Setelah mengambil, komponen dapat diperiksa oleh sistem penglihatan mesin. Posisi nozel yang tidak teratur dapat mempengaruhi pusat komponen, pengenalan rotasi, atau konsistensi tinggi.

Kepala bergerak ke lokasi PCB yang diprogram dan menempatkan komponen. Posisi pemegang yang akurat berkontribusi pada gerakan dan penempatan nozel yang dapat diulang.

Siklus ini diulang pada kecepatan tinggi. Pemegang harus mempertahankan kinerja yang stabil selama ribuan atau jutaan siklus operasi.

Oleh karena itu, penggantian pemegang harus diperlakukan sebagai bagian dari inspeksi sistem mekanik dan vakum yang lengkap daripada tindakan pemeliharaan yang terisolasi.

1. Konfirmasi model mesin dan model kepala.
2. Bandingkan nomor bagian baru dengan komponen yang dihapus.
3. Periksa pemegang untuk karat, bekas benturan, goresan, atau deformasi.
4. Periksa poros kawin, pegas, segel, dan nozzle.
5. Bersihkan area instalasi dengan metode pemeliharaan yang disetujui.
6. Siapkan alat yang sesuai dan permukaan kerja yang bersih.
7. Catat arah perakitan asli sebelum dibongkar.

1. Hindari menyentuh permukaan presisi yang tidak perlu.
2. Jangan menggunakan kekuatan yang berlebihan.
3. Jaga pemegang lurus saat dimasukkan.
4. Pasang pegas dan penyegelan yang terkait ke arah yang benar.
5. Mengkonfirmasi gerakan bebas dan lancar.
6. Perkuat pengikat sesuai dengan standar pemeliharaan.
7. Jangan menggiling, membengkok, memoles, atau mengebor pemegangnya.

1. Periksa gerakan secara manual jika diizinkan.
2. Jalankan prosedur diagnostik kepala mesin.
3. Memverifikasi pemasangan dan penghapusan nozel.
4. Periksa stabilitas vacuum pickup.
5. Mengkonfirmasi ketinggian nozzle dan pusat.
6. Jalankan uji coba kecepatan rendah.
7. Periksa komponen yang ditempatkan untuk offset atau kerusakan.
8. Tingkatkan kecepatan produksi secara bertahap.
9. Memantau alarm dan data kesalahan pengambilan.
10. Catat tanggal pemeliharaan dan nomor bagian yang dipasang.

Memilih pemegang yang tepat membutuhkan lebih dari sekadar mencocokkan nama produk umum. Kepala penempatan yang berbeda dapat menggunakan pemegang yang terlihat hampir sama tetapi berbeda dalam panjang, geometri antarmuka,pengaturan musim semi, detail pemesinan, perawatan permukaan, atau revisi produksi.

Ini adalah nomor utama yang diminta untuk pemegang nozel baja dan secara luas dirujuk untuk penggunaan kepala NPM H16 atau 16 nozel.

Nomor akhiran ini muncul dalam referensi perdagangan dan pengiriman sebagai revisi pemegang baja yang lebih baru atau terkait.Kemampuan bergantian harus dikonfirmasi sebelum pengiriman.

Nomor ini muncul di beberapa judul produk dan daftar komponen kepala yang kompatibel bersama dengan N610113699AA.Ini harus diperlakukan sebagai nomor yang terkait atau referensi silang sampai dokumentasi mesin mengkonfirmasi hubungan yang tepat.

Silahkan berikan informasi berikut saat mengirimkan pertanyaan:

• Nomor bagian yang diperlukan: N610113699AA
• Model mesin:
• Model kepala penempatan:
• Nomor seri mesin:
• Kondisi yang diperlukan:
• Jumlah yang dibutuhkan:
• Foto bagian lama:
• Negara tujuan:
• Tanggal pengiriman yang diperlukan:

Format ini memungkinkan pemasok untuk memeriksa kompatibilitas, stok, harga, kemasan, dan pilihan pengiriman secara efisien.

Kutipan harus dengan jelas menyatakan kondisi yang ditawarkan. Foto produk, kemasan, syarat-syarat garansi, dan ruang lingkup pengujian harus ditinjau sebelum pembelian.

Komponen kepala SMT presisi harus dikemas dengan hati-hati untuk mencegah tabrakan, kelembaban, debu, dan kerusakan permukaan selama transportasi.

1. Pemeriksaan visual yang bersih.
2. Tas pelindung individu atau kotak kecil.
3. Bahan bantalan anti benturan.
4. Label identifikasi dengan nomor bagian.
5. Konfirmasi kuantitas.
6. Kotak ekspor yang kuat.
7. Label pengiriman luar.
8. Foto sebelum pengiriman jika diperlukan.

Pelanggan harus memberikan alamat pengiriman lengkap, orang kontak, nomor telepon, kode pos, dan informasi importir sebelum pengiriman.

Untuk menjaga kondisi pemegang nozel baja:

• Simpan bagian dalam ruangan yang bersih dan kering.
• Simpan dalam kemasan pelindung sampai pemasangan.
• Hindari kelembaban tinggi dan bahan kimia korosif.
• Hindari kontak dengan debu, pasta solder, perekat, dan partikel logam.
• Jangan menumpuk produk berat di wadahnya.
• Hindari benturan langsung atau jatuh.
• Gunakan sarung tangan yang bersih saat menangani permukaan presisi.
• Memisahkan bagian-bagian baru dari komponen yang telah dihapus atau rusak.
• Simpan label identifikasi dengan produk.
• Menerapkan kontrol persediaan untuk suku cadang yang lebih tua.
• Periksa stok jangka panjang sebelum instalasi.

Frekuensi pemeliharaan harus mengikuti penggunaan mesin, lingkungan produksi, kecepatan penempatan, jenis komponen, dan prosedur layanan produsen peralatan.

Nomor bagian, model mesin, kepala penempatan, dan konfirmasi foto membantu mengurangi pesanan yang salah.

Pertanyaan satu bagian atau kuantitas kecil dapat didukung untuk kebutuhan perbaikan mendesak, tergantung pada kondisi pasokan saat ini.

Pemegang nozel dapat dikirim bersama dengan nozel, poros, filter, pegas, sensor, katup, pengumpan, motor, sabuk, silinder, papan, dan suku cadang SMT lainnya.

Kemasan ekspor, faktur komersial, daftar kemasan, dan metode pengiriman internasional umum dapat diatur sesuai dengan persyaratan pesanan.

Memberikan informasi lengkap di awal memungkinkan pemeriksaan lebih cepat ketersediaan, harga, kondisi, dan waktu pengiriman.

Pelanggan reguler dapat membuat daftar suku cadang berdasarkan model mesin, jumlah jalur produksi, riwayat kegagalan, dan rencana pemeliharaan pencegahan.

Sebelum memesan, mohon konfirmasi:

Pemegang nozel baja N610113699AA umumnya dirujuk untuk aplikasi NPM H16 atau 16 nozel.Beberapa katalog produk juga mengaitkannya dengan NPM-D3 dan konfigurasi NPM-W atau NPM-W2 16 kepala yang dipilihKarena satu model mesin dapat menggunakan versi kepala yang berbeda, harap konfirmasi model kepala yang dipasang dan nomor bagian lama sebelum memesan.

Penggantinya AB dan AC muncul dalam referensi perdagangan publik sebagai nomor pemegang nozel baja yang direvisi atau terkait. Namun, perubahan akhiran dapat menunjukkan revisi teknik, produksi, atau logistik.Silahkan berikan label bagian lama, model mesin, jenis kepala penempatan, dan foto sehingga kompatibilitas dapat diperiksa sebelum pengiriman.

N210081891AB muncul bersama dengan N610113699AA dalam beberapa judul pemasok dan daftar komponen utama, tetapi hubungan yang tepat tidak secara konsisten didefinisikan dalam informasi publik.Ini mungkin komponen terkait, referensi perakitan, atau referensi silang. kedua nomor tidak boleh dianggap identik tanpa memeriksa dokumentasi mesin atau bagian fisik.

Silakan kirimkan nomor bagian lengkap, model mesin, model kepala penempatan, kondisi yang diperlukan, jumlah, negara tujuan dan foto yang jelas dari pemegang yang ada.juga memberikan tanggal pengiriman yang diperlukan dan apakah kondisi alternatif atau revisi yang dikonfirmasi dapat diterima.

Sebuah pemegang yang rusak dapat berkontribusi pada gerakan nozel yang tidak stabil, kesalahan pengambilan, penurunan komponen, atau variasi penempatan.segel vakum, katup solenoid, feeder, kamera, atau kalibrasi.

Mencari Panasonic N610113699AA pemegang nozel baja atau bagian ganti SMT lainnya?

Kirimkan kami model mesin, model kepala, nomor bagian yang dibutuhkan, jumlah, kondisi produk, dan foto bagian lama. tim penjualan kami akan memeriksa ketersediaan dan memberikan penawaran, jadwal pengiriman,rincian kemasan, dan pilihan pengiriman.

Untuk penawaran yang lebih cepat, silakan gunakan judul pertanyaan:

Pertanyaan untuk Panasonic N610113699AA Steel Nozzle Holder

Silakan sertakan:

• Model mesin
• Model kepala penempatan
• Jumlah yang dibutuhkan
• Kondisi yang diperlukan
• Foto-foto bagian lama
• Negara tujuan
• Tanggal pengiriman yang diharapkan
