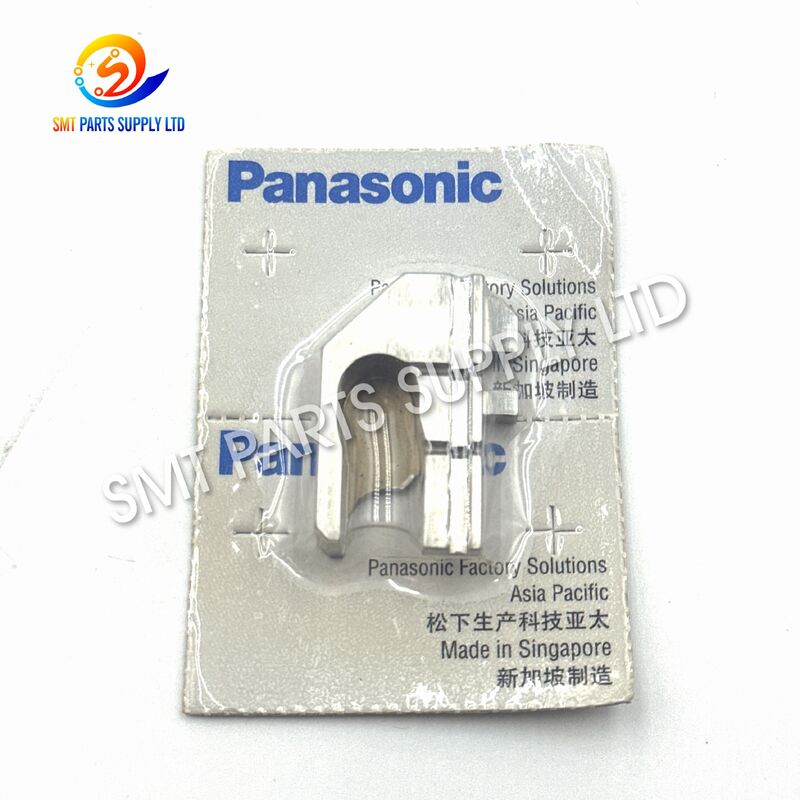

Panasonic 102031200508 Slide Cam Presisi L dengan Profil Gerakan Presisi untuk Posisi Sisi Kiri Mesin AI AVKII

Panasonic 102031200508 Slide Cam L untuk Mesin AI AVKII

Slide Cam L Panasonic 102031200508 adalah komponen gerak mekanis presisi yang dirancang untuk peralatan penyisipan otomatis AVKII dan AVK2 yang kompatibel. Komponen ini umumnya dipasang pada mekanisme geser mesin, di mana permukaan kerjanya yang berbentuk membantu memandu dan mengontrol gerakan mekanis berulang selama operasi pemrosesan komponen.

Slide cam harus mempertahankan kontak yang akurat, pergerakan yang terkontrol, dan posisi yang konsisten sepanjang siklus produksi berkelanjutan. Keausan, kerusakan permukaan, penyelarasan yang salah, kontaminasi, atau suku cadang pengganti yang tidak sesuai dapat menyebabkan gerakan tidak teratur, peningkatan resistensi, suara abnormal, kesalahan posisi, atau penghentian peralatan yang tidak terduga.

Nomor suku cadang 102031200508 umumnya diidentifikasi sebagai Slide Cam L sisi kiri dan juga dapat dirujuk sebagai CAM (SLIDE) atau MTPA018383AA dalam catatan suku cadang tertentu. Slide cam sisi kanan yang sesuai umumnya dikaitkan dengan nomor suku cadang 102031200108 atau MTPA018384AA.

Untuk pemesanan yang akurat, pelanggan harus memverifikasi model mesin, nomor seri mesin, posisi pemasangan, nomor suku cadang asli, bentuk fisik, titik pemasangan, dan foto komponen lama.

Slide Cam L digunakan sebagai komponen pemandu gerakan di dalam mekanisme mesin penyisipan otomatis yang kompatibel. Profil kerjanya berinteraksi dengan roller, pin, tuas, pemandu, atau elemen geser terkait untuk mengubah gerakan input mesin menjadi pergerakan mekanis yang terkontrol.

Selama operasi normal, cam membantu mekanisme bergerak melalui jalur yang ditentukan. Jalur yang terkontrol ini penting karena peralatan penyisipan otomatis melakukan operasi berulang dengan kecepatan produksi. Perubahan sekecil apa pun pada profil cam, kondisi permukaan, penyelarasan, atau posisi pemasangan dapat memengaruhi gerakan komponen yang terhubung.

Slide Cam L 102031200508 dapat mendukung fungsi mekanis berikut:

• Memandu anggota geser terkait melalui jalur yang terkontrol.
• Mendukung penentuan posisi mekanis yang berulang.
• Mentransfer gerakan di dalam mekanisme penyisipan.
• Mempertahankan gerakan terkoordinasi antara komponen yang terhubung.
• Mengurangi gerakan samping yang tidak terkontrol jika dipasang dengan benar.
• Mendukung operasi yang stabil selama siklus produksi berulang.
• Memulihkan mekanisme mesin selama perbaikan atau overhaul.
• Menyediakan pengganti yang teridentifikasi dengan jelas untuk kontrol inventaris.

Tindakan operasi yang tepat tergantung pada konfigurasi mesin dan posisi perakitan. Pelanggan harus merujuk pada diagram suku cadang peralatan asli dan dokumentasi perawatan sebelum pemasangan.

Slide cam bekerja melalui kontak berulang dengan komponen mesin bergerak lainnya. Seiring waktu, permukaan kerja dapat mengalami keausan, pemolesan, alur, bekas benturan, atau deformasi. Perubahan ini dapat mengubah gerakan yang diinginkan dari mekanisme.

Slide cam yang dipilih dan dipasang dengan benar membantu mempertahankan:

Slide cam tidak boleh dievaluasi secara independen. Roller, pin, pemandu, poros, tuas, dudukan, pegas, dan perangkat keras pemasangan juga harus diperiksa karena keausan pada satu komponen dapat memengaruhi seluruh mekanisme.

Produksi berkelanjutan menciptakan kontak berulang antara permukaan cam dan komponen bergerak terkait. Keausan normal dapat secara bertahap mengubah profil kerja atau hasil akhir permukaan.

Jika slide cam, roller, pemandu, atau alas pemasangan tidak sejajar dengan benar, beban kontak dapat terkonsentrasi pada satu area. Kontak yang tidak merata dapat mempercepat keausan dan menciptakan gerakan abnormal.

Roller yang macet, aus, atau berubah bentuk dapat menggores cam alih-alih bergerak mulus di permukaannya. Mengganti hanya cam tanpa memeriksa roller terkait dapat mengakibatkan kegagalan berulang yang cepat.

Debu, residu gemuk, partikel logam, atau kontaminasi produksi dapat menumpuk di sekitar mekanisme geser. Kontaminasi dapat meningkatkan gesekan dan mengganggu gerakan normal.

Pelumasan yang terlalu sedikit dapat meningkatkan gesekan, sementara pelumas yang tidak sesuai atau berlebihan dapat menarik kontaminasi. Pelumasan harus mengikuti prosedur perawatan pabrikan mesin.

Sekrup yang longgar, pin penentu posisi, atau braket dapat menyebabkan cam bergeser selama operasi. Pergerakan pada titik pemasangan dapat memengaruhi jalur mekanis dan merusak bagian di dekatnya.

Cam yang terlihat serupa mungkin memiliki profil, ketebalan, posisi lubang, orientasi, atau kurva pergerakan yang berbeda. Memasang suku cadang yang salah dapat menyebabkan interferensi atau gerakan yang tidak akurat.

Komponen yang macet, penyesuaian yang salah, pemandu yang rusak, atau benda asing dapat menyebabkan mekanisme bertabrakan dengan slide cam dan merusak permukaan kerjanya.

Mengganti slide cam yang aus atau rusak dengan Slide Cam L 102031200508 yang teridentifikasi dengan benar dapat membantu memulihkan jalur gerakan yang diinginkan dari mesin penyisipan otomatis AVKII atau AVK2 yang kompatibel.

Namun, penggantian yang berhasil memerlukan inspeksi seluruh mekanisme geser. Memasang cam baru tanpa mengidentifikasi penyebab kegagalan asli dapat mengakibatkan operasi abnormal yang berkelanjutan atau keausan dini.

Proses perawatan yang direkomendasikan meliputi:

1. Hentikan mesin sesuai dengan prosedur keselamatan yang disetujui.
2. Konfirmasikan model dan nomor seri mesin.
3. Identifikasi posisi pemasangan cam sisi kiri.
4. Catat nomor suku cadang lama sebelum dilepas.
5. Foto rakitan asli dan arah pemasangan.
6. Periksa permukaan cam lama dan pola keausannya.
7. Periksa roller, pin, pemandu, tuas, poros, pegas, dan braket terkait.
8. Bersihkan permukaan pemasangan dan mekanisme di sekitarnya.
9. Bandingkan suku cadang pengganti dengan komponen yang dilepas.
10. Pasang cam dalam orientasi yang benar.
11. Kencangkan perangkat keras pemasangan sesuai standar peralatan.
12. Periksa jarak bebas dan gerakan mekanis secara manual.
13. Lakukan uji kecepatan rendah sebelum produksi penuh.
14. Amati gerakan, suara, getaran, dan penentuan posisi.
15. Periksa kembali mekanisme setelah siklus uji awal.

Prosedur lengkap ini membantu mengurangi perbaikan berulang dan melindungi komponen pengganti dari kerusakan yang disebabkan oleh suku cadang mesin lain yang aus.

Nomor suku cadang utama 102031200508 mendukung pembelian yang akurat, dokumentasi perawatan, persiapan penawaran, pelabelan gudang, dan kontrol suku cadang.

Produk ini umumnya diidentifikasi sebagai Slide Cam L. Identifikasi sisi kiri yang jelas membantu membedakannya dari slide cam sisi kanan yang terkait.

Profil cam yang berbentuk dirancang untuk mengontrol gerakan komponen mekanis yang terhubung melalui jalur operasi yang ditentukan.

Suku cadang ini umumnya dikaitkan dengan peralatan penyisipan otomatis AVKII dan AVK2. Verifikasi khusus mesin mengurangi kesalahan pemesanan.

Slide cam dapat disimpan dalam inventaris perawatan untuk penggantian terencana sebelum keausan berlebihan menyebabkan penghentian mesin.

Dapat dimasukkan dalam perbaikan mekanisme geser lengkap bersama dengan roller, pin, pemandu, pegas, tuas, dan komponen pemasangan.

Jika dipilih, diselaraskan, dan dipasang dengan benar, cam mendukung pergerakan mekanis yang mulus dan berulang.

Nomor suku cadang yang terdefinisi dengan jelas cocok untuk pembelian internasional, penawaran, pengemasan, dan dokumentasi pengiriman.

Dimensi pasti, grade material, perlakuan permukaan, kekerasan, dan revisi mesin harus dikonfirmasi melalui gambar yang disetujui, sampel asli, daftar suku cadang peralatan, atau penawaran pemasok.

Slide Cam L Panasonic 102031200508 digunakan dalam peralatan penyisipan otomatis komponen elektronik yang kompatibel. Terutama dibutuhkan selama perawatan mesin, perbaikan mekanisme gerak, penggantian pencegahan, atau perbaikan peralatan.

• Manufaktur elektronik konsumen.
• Perakitan elektronik otomotif.
• Produksi papan kontrol industri.
• Manufaktur PCB peralatan rumah tangga.
• Perakitan catu daya.
• Produksi elektronik pencahayaan.
• Manufaktur peralatan komunikasi.
• Manufaktur elektronik kontrak.
• Perawatan mesin elektronik.
• Perbaikan peralatan penyisipan otomatis.

Slide Cam L merupakan bagian dari sistem gerak mekanis. Profil kerjanya yang berbentuk mengontrol posisi atau pergerakan roller, pin, tuas, atau elemen geser yang terhubung.

Sistem penggerak mesin menghasilkan gerakan melalui motor, poros, tautan, silinder, atau aktuator lain tergantung pada desain perakitan.

Slide cam bergerak atau menerima kontak dari pengikut mekanis terkait. Profilnya menentukan bagaimana mekanisme yang terhubung mengubah posisi.

Roller, pin, tuas, atau pemandu mengikuti permukaan kerja cam yang berbentuk. Kontak yang benar memungkinkan gerakan tetap terkontrol dan berulang.

Mekanisme yang terhubung bergerak melalui jalur operasi yang diperlukan. Gerakan ini dapat mendukung penentuan posisi, pemindahan, pembentukan, pemanduan, atau tindakan mesin lainnya sesuai dengan perakitan.

Setelah menyelesaikan langkah operasi, mekanisme kembali ke posisi awal melalui penggerak mesin, gaya pegas, tautan, atau gerakan terbalik.

Urutan ini berulang selama produksi otomatis. Kondisi cam, penyelarasan, pelumasan, dan kondisi pengikut memengaruhi konsistensi setiap siklus.

Karena slide cam merupakan bagian dari mekanisme yang saling terhubung, gerakan abnormal dapat disebabkan oleh cam atau oleh komponen lain yang bersentuhan dengannya.

Personel perawatan harus memeriksa cam ketika salah satu kondisi berikut muncul:

Gejala-gejala ini tidak selalu membuktikan bahwa cam rusak. Inspeksi mekanisme lengkap harus dilakukan sebelum memesan suku cadang.

• Jaga agar mekanisme geser bebas dari partikel lepas.
• Dengarkan suara kontak atau benturan yang tidak biasa.
• Amati apakah mekanisme bergerak dengan lancar.
• Periksa kelonggaran yang terlihat atau getaran abnormal.
• Catat alarm mesin yang berulang.

• Periksa profil kerja cam.
• Periksa alur, goresan, serpihan, retakan, atau deformasi.
• Periksa roller atau pin yang bersentuhan.
• Pastikan pengikut berputar atau bergerak bebas.
• Periksa jarak bebas pemandu dan stabilitas pemasangan.
• Verifikasi bahwa pengencang tetap aman.
• Bersihkan residu lama sesuai prosedur perawatan.
• Oleskan hanya pelumas yang ditentukan jika diperlukan.
• Bandingkan gerakan mekanisme dengan operasi mesin normal.
• Catat tanggal inspeksi dan penggantian.

• Konfirmasikan pemasangan sisi kiri yang benar.
• Periksa bahwa cam tidak mengganggu komponen di dekatnya.
• Gerakkan mekanisme secara manual jika diizinkan.
• Lakukan uji mesin kecepatan rendah.
• Amati langkah operasi lengkap.
• Periksa suara, getaran, resistensi, dan gerakan kembali.
• Periksa cam setelah operasi uji awal.
• Lepaskan mesin untuk produksi hanya setelah verifikasi berhasil.

Konfirmasikan bahwa nomor yang dibutuhkan adalah tepat 102031200508. Nomor yang terlihat serupa dapat mengidentifikasi cam, sisi, revisi, atau rakitan mesin yang berbeda.

Produk ini umumnya diidentifikasi sebagai Slide Cam L, yang berarti cam sisi kiri. Konfirmasikan sisi pemasangan dari diagram suku cadang mesin.

Beberapa catatan suku cadang mengaitkan 102031200508 dengan MTPA018383AA. Berikan kedua nomor saat meminta konfirmasi kompatibilitas.

Konfirmasikan apakah mesin tersebut adalah AVKII, AVK2, atau konfigurasi mesin penyisipan otomatis terkait lainnya.

Mesin dengan nama model yang sama mungkin berisi suku cadang yang berbeda karena revisi produksi atau pembaruan mekanisme.

Bandingkan detail berikut dengan cam yang dilepas:

• Profil keseluruhan.
• Jumlah lubang pemasangan.
• Lokasi lubang.
• Ketebalan komponen.
• Orientasi kiri dan kanan.
• Bentuk permukaan kerja.
• Fitur penentu posisi.
• Penandaan nomor suku cadang.

Jangan bingung 102031200508 dengan slide cam sisi kanan, yang umumnya dirujuk sebagai 102031200108.

Periksa roller pengikut, pin, pemandu, tuas, pegas, poros, dan braket. Mengganti suku cadang aus terkait bersama-sama dapat memberikan perbaikan yang lebih andal.

Sebutkan apakah Anda memerlukan stok baru asli, pengganti yang disetujui, atau kondisi lain. Penawaran harus menjelaskan produk yang dipasok dengan jelas.

Foto cam lama, posisi pemasangan, label nomor suku cadang, dan pelat nama mesin dapat membantu mengurangi kesalahan pemilihan.

Slide cam kiri dan kanan mungkin terlihat serupa tetapi dapat memiliki profil, orientasi, atau detail pemasangan yang berbeda. Keduanya tidak boleh diperlakukan sebagai dapat dipertukarkan tanpa konfirmasi teknis.

Label produk, penawaran, daftar kemasan, dan dokumen pengiriman harus secara konsisten mengidentifikasi nomor suku cadang 102031200508.

Sebelum pengiriman, komponen harus diperiksa untuk:

• Retakan yang terlihat.
• Kerusakan tepi.
• Deformasi.
• Korosi abnormal.
• Kerusakan lubang pemasangan.
• Kontaminasi permukaan.
• Bekas benturan.
• Kondisi kemasan.

Ketika sampel atau gambar yang disetujui tersedia, profil produk dan fitur pemasangan dapat dibandingkan sebelum pengiriman.

Cam harus dilindungi secara individual untuk mencegah kerusakan akibat benturan selama transportasi.

Jumlah yang dikemas harus diperiksa terhadap pesanan pembelian pelanggan dan daftar kemasan.

Sebagai bagian mekanis presisi, Slide Cam L harus dilindungi dari benturan, kelembaban, goresan, dan kontak dengan komponen logam lainnya selama pengiriman.

1. Konfirmasikan nomor suku cadang.
2. Periksa permukaan produk.
3. Lindungi profil kerja.
4. Tempatkan komponen dalam kemasan dalam individual.
5. Terapkan label nomor suku cadang yang jelas.
6. Gunakan bahan peredam di dalam karton ekspor.
7. Verifikasi kuantitas sebelum penyegelan.
8. Siapkan daftar kemasan komersial.

• Kurir ekspres internasional.
• Angkutan udara.
• Pengiriman gabungan dengan suku cadang mesin AI lainnya.
• Layanan pengiriman yang ditunjuk pelanggan.
• Pengiriman ekspor terkonsolidasi.

Metode yang paling sesuai tergantung pada jumlah pesanan, tujuan, tanggal pengiriman yang dibutuhkan, dan instruksi pengiriman pelanggan.

Untuk penawaran dan pemeriksaan kompatibilitas yang lebih cepat, harap berikan:

Informasi lengkap membantu mengurangi penundaan penawaran dan mencegah pembelian revisi mesin yang salah.

102031200508 umumnya diidentifikasi sebagai Slide Cam L atau CAM (SLIDE). Ini adalah komponen gerak mekanis sisi kiri yang digunakan dalam rakitan mesin penyisipan otomatis yang kompatibel. Beberapa catatan suku cadang juga mengaitkannya dengan referensi silang MTPA018383AA.

Komponen ini umumnya terdaftar untuk peralatan penyisipan otomatis AVKII dan AVK2. Namun, kompatibilitas dapat bervariasi tergantung pada nomor seri mesin, revisi produksi, dan posisi perakitan. Selalu periksa BOM peralatan dan suku cadang lama sebelum memesan.

Tidak. Nomor suku cadang 102031200508 umumnya diidentifikasi sebagai slide cam kiri, sedangkan 102031200108 umumnya diidentifikasi sebagai slide cam kanan. Keduanya tidak boleh dipertukarkan kecuali dokumentasi mesin secara spesifik mengonfirmasi kompatibilitas.

Penggantian harus dipertimbangkan ketika cam mengalami keausan berlebihan, alur, kerusakan benturan, deformasi, bekas kontak abnormal, atau ketika mekanisme terkait menunjukkan gerakan tidak teratur. Periksa roller, pin, pemandu, dan komponen pemasangan sebelum memasang cam baru.

Harap berikan nomor suku cadang lengkap, model mesin, nomor seri mesin, jumlah yang dibutuhkan, foto cam lama, posisi pemasangan, negara tujuan, dan kondisi produk yang diinginkan. Informasi yang jelas memungkinkan konfirmasi kompatibilitas yang lebih cepat dan akurat.

SMT PARTS SUPPLY LTD memasok komponen mesin penyisipan otomatis, suku cadang mesin AI, slide cam, pemotong, pemandu, pin, roller, pegas, sensor, motor, feeder, papan kontrol, dan suku cadang peralatan produksi elektronik lainnya.

Untuk penawaran Panasonic 102031200508 Slide Cam L, silakan kirim:

• Nomor suku cadang lengkap.
• Nama produk.
• Model mesin.
• Nomor seri mesin.
• Jumlah yang dibutuhkan.
• Foto suku cadang lama.
• Foto posisi pemasangan.
• Negara tujuan.
• Jadwal pengiriman yang dibutuhkan.
• Persyaratan kondisi produk.

Tim kami dapat membantu dengan pemeriksaan nomor suku cadang, perbandingan posisi kiri-kanan, identifikasi komponen terkait, pengemasan, dan pengaturan pengiriman internasional.
