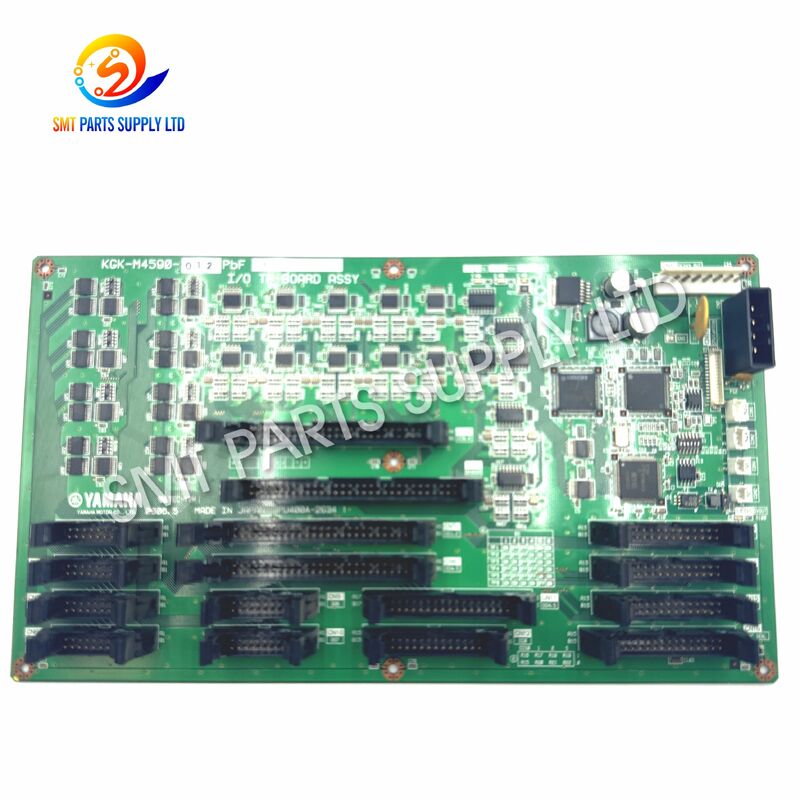

Papan Kontrol I/O TF Yamaha KGK-M4590-012 1072125 untuk Mesin SMT YS12F YG12F

Yamaha KGK-M4590-012, juga diidentifikasi dengan nomor referensi 1072125, adalah papan kontrol I/O TF yang ditujukan untuk peralatan penempatan pemasangan di permukaan Yamaha YS12F dan YG12F yang kompatibel. Papan tersebut dikaitkan dengan sistem kontrol pengumpanan baki mesin dan menyediakan antarmuka listrik antara sistem kontrol pusat, sensor, sakelar, relai, katup solenoid, motor, dan perangkat pengoperasian terkait baki lainnya.

Dalam lingkungan produksi SMT otomatis, sistem pengumpanan baki harus secara akurat mendeteksi posisi baki, mengonfirmasi pergerakan mekanis, menerima perintah pengoperasian, dan mengembalikan sinyal status ke pengontrol mesin. Papan KGK-M4590-012 membantu mengoordinasikan sinyal masukan dan keluaran ini sehingga unit baki dapat beroperasi sesuai dengan program mesin dan urutan keselamatan.

Yamaha YS12F dikembangkan sebagai dudukan fleksibel kompak yang mampu mendukung berbagai format pasokan komponen, termasuk pasokan baki otomatis bertingkat. Informasi produk resmi Yamaha menjelaskan bahwa YS12F mendukung perangkat pemasok baki pengubah palet otomatis 15 tingkat, menjadikan komponen kontrol terkait baki penting untuk menjaga fleksibilitas alat berat.

Papan kontrol ini cocok untuk proyek pemeliharaan, pemecahan masalah, perbaikan, dan penggantian yang melibatkan mesin YS12F atau YG12F yang kompatibel. Karena versi papan kontrol dapat bervariasi menurut tahun produksi, konfigurasi baki, versi perangkat lunak, susunan konektor, dan spesifikasi mesin, pembeli harus memverifikasi nomor komponen lengkap dan tata letak fisik papan sebelum memesan.

Papan kontrol SMT beroperasi terus menerus saat mesin penempatan sedang berjalan. Ia menerima sinyal masukan tegangan rendah, memproses instruksi kontrol, dan mengganti perangkat keluaran sesuai dengan urutan mesin. Seiring waktu, tekanan listrik, kontaminasi, getaran, komponen yang menua, daya yang tidak stabil, perawatan yang salah, atau kegagalan perangkat eksternal dapat mempengaruhi kinerja papan.

Papan I/O TF yang rusak atau tidak stabil dapat menyebabkan pengoperasian baki terputus-putus, pengenalan sensor yang salah, keluaran aktuator yang gagal, atau alarm terkait komunikasi. Namun, gejala serupa juga dapat disebabkan oleh kabel yang rusak, sensor yang rusak, katup solenoid yang rusak, grounding yang buruk, hambatan mekanis, atau parameter mesin yang salah. Oleh karena itu pemecahan masalah yang tepat diperlukan sebelum mengganti papan.

Gejala berikut mungkin menunjukkan adanya masalah pada sirkuit kontrol pengumpan baki:

Papan tidak boleh diganti hanya karena satu pergerakan baki gagal. Proses diagnostik yang lengkap dapat mencegah penggantian yang tidak perlu dan mengurangi waktu henti produksi.

Papan kontrol KGK-M4590-012 1072125 I/O TF menyediakan opsi penggantian praktis ketika papan asli dipastikan rusak atau tidak dapat mempertahankan pengoperasian kontrol baki yang stabil. Memasang papan yang cocok dengan benar dapat memulihkan antarmuka listrik yang diperlukan untuk pemantauan sensor baki, transmisi perintah, umpan balik status, dan kontrol perangkat keluaran.

Papan kontrol pengganti yang dipilih dengan benar dapat membantu pelanggan:

• Kembalikan sirkuit kontrol pengumpanan baki.
• Mengurangi gangguan produksi yang tidak terduga.
• Pulihkan koordinasi sinyal sensor dan aktuator.
• Mendukung pemeliharaan preventif dan perbaikan peralatan.
• Hindari mengganti seluruh unit pengumpan baki.
• Memperpanjang masa kerja peralatan penempatan SMT yang ada.
• Pertahankan inventaris papan cadangan untuk jalur produksi penting.
• Kurangi waktu pemecahan masalah ketika terjadi kegagalan papan yang terverifikasi.
• Meningkatkan respons pemeliharaan untuk platform alat berat lama.
• Mendukung perbaikan darurat ketika papan asli tidak tersedia.

Sebelum pemasangan, teknisi harus memastikan bahwa:

1. Mesin telah dimatikan sepenuhnya.
2. Energi listrik sisa telah habis.
3. Perlindungan ESD yang tepat sedang digunakan.
4. Semua konektor diidentifikasi sebelum dilepas.
5. Nomor bagian papan asli cocok dengan penggantinya.
6. Revisi papan dan posisi konektor kompatibel.
7. Sensor dan aktuator eksternal tidak mengalami hubungan pendek.
8. Tidak ada hambatan mekanis pada mekanisme baki.
9. Parameter alat berat dicadangkan bila memungkinkan.
10. Pemasangan dilakukan oleh personel pemeliharaan terlatih.

Mengganti papan kontrol tanpa memperbaiki beban eksternal yang mengalami korsleting dapat merusak papan pengganti. Oleh karena itu, sirkuit yang terhubung harus diperiksa sebelum listrik dipulihkan.

Peringkat kelistrikan yang tepat harus dikonfirmasi dari dokumentasi mesin asli dan label papan. Papan tersebut harus diperlakukan sebagai rakitan elektronik industri khusus mesin, bukan sebagai pengontrol universal yang dapat diprogram.

Tegangan listrik, arus, kuantitas saluran, atau penetapan konektor tidak boleh diasumsikan tanpa memeriksa dokumentasi servis mesin yang berlaku.

Board KGK-M4590-012 1072125 ditujukan untuk peralatan penempatan SMT Yamaha yang kompatibel, termasuk:

Rilisan resmi Yamaha YS12F menggambarkan mesin ini sebagai pemasangan permukaan kompak dan fleksibel yang dirancang untuk menangani berbagai format pasokan komponen. Hal ini juga mengidentifikasi perangkat pemasok baki 15 tingkat otomatis sebagai bagian dari kemampuan penanganan komponen mesin yang fleksibel.

Papan ini dapat digunakan dalam pembuatan fasilitas produksi SMT:

• Produk elektronik konsumen.
• Rakitan elektronik otomotif.
• Peralatan kontrol industri.
• Perangkat komunikasi.
• Produk kontrol LED.
• Rakitan catu daya.
• Peralatan elektronik medis.
• Perangkat keamanan dan pemantauan.
• Produk rumah pintar.
• Produk periferal komputer.
• Modul elektronik.
• Rakitan PCB model campuran dan batch kecil.
• Layanan manufaktur elektronik campuran tinggi.
• Prototipe dan produksi rekayasa.
• Penggantian modul kontrol elektronik.

Ketika mesin produksi berhenti karena kegagalan papan kontrol baki yang dikonfirmasi, papan KGK-M4590-012 yang kompatibel dapat dipasang untuk mengurangi waktu henti dan memulihkan produksi.

Pabrik yang mengoperasikan beberapa mesin YS12F atau YG12F dapat menyimpan satu papan yang diuji. Hal ini memungkinkan tim pemeliharaan merespons dengan cepat tanpa menunggu pengadaan internasional.

Mesin bekas mungkin berisi papan elektronik yang sudah tua, terkontaminasi, diperbaiki, atau tidak stabil. Mengganti papan I/O TF yang terpengaruh dapat menjadi bagian dari program perbaikan peralatan secara menyeluruh.

Insinyur pemeliharaan dapat menggunakan papan kerja yang dikenal untuk pengujian perbandingan. Hal ini dapat membantu membedakan kegagalan papan dari sensor, kabel, motor, katup, atau masalah mekanis.

Selama relokasi mesin, konektor, papan, atau kabel mungkin rusak karena penanganan yang salah. Papan pengganti yang cocok dapat mendukung komisioning ulang setelah pemasangan di pabrik baru.

Peralatan penempatan yang lebih tua mungkin tetap produktif selama bertahun-tahun ketika komponen listrik dan mekanik yang penting tersedia. Memelihara papan elektronik cadangan dapat membantu memperpanjang masa pakai alat berat.

KGK-M4590-012 berfungsi sebagai antarmuka input/output dalam sistem kontrol baki mesin SMT. Itu tidak secara mandiri menempatkan komponen atau memindahkan baki secara fisik. Sebaliknya, ini membantu mentransfer perintah dan informasi status antara pengontrol mesin dan perangkat lapangan yang berhubungan dengan baki.

Saluran input umumnya menerima sinyal listrik dari perangkat lapangan seperti:

• Sensor keberadaan baki.
• Sensor posisi.
• Sakelar batas.
• Interlock pintu atau penutup.
• Sensor posisi silinder.
• Sinyal siap motor.
• Kontak kondisi aman.
• Sensor posisi rumah mekanis.
• Sensor konfirmasi tingkat baki.
• Modul kontrol eksternal.

Ketika sensor berubah keadaan, input papan yang sesuai mengkomunikasikan perubahan tersebut ke sistem kontrol mesin.

Saluran keluaran dapat mengontrol atau memerintahkan:

• Katup solenoid pneumatik.
• Relai elektromagnetik.
• Lampu indikator.
• Sirkuit kendali motor.
• Mekanisme penguncian.
• Alat pengangkat baki.
• Perangkat transfer baki.
• Indikator alarm.
• Modul kontrol tambahan.
• Aktuator khusus mesin lainnya.

Sinyal keluaran harus dianggap sebagai perintah kontrol. Pergerakan sebenarnya bergantung pada perangkat yang terhubung, rangkaian daya, suplai pneumatik, kondisi kabel, dan kondisi mekanis.

Sistem baki menggunakan interlock untuk mencegah gerakan yang salah. Misalnya, perintah mengangkat baki hanya diperbolehkan setelah pintu ditutup, pergerakan sebelumnya telah selesai, dan mekanisme berada dalam posisi aman.

Papan mendukung proses ini dengan menerima sinyal kondisi yang diperlukan dan mengirimkan perintah keluaran sesuai dengan urutan pengontrol. Ketika umpan balik yang diharapkan tidak ada, mesin mungkin berhenti dan menampilkan alarm untuk melindungi peralatan dan komponen.

Dewan merupakan bagian dari jaringan kontrol yang lebih besar. Kinerjanya tergantung pada:

Kegagalan dalam sistem terkait apa pun dapat menghasilkan gejala yang mirip dengan kegagalan board. Dianjurkan untuk melakukan inspeksi sistem secara menyeluruh.

Sebelum pengiriman, papan yang tersedia dapat diperiksa sesuai dengan kondisi produk dan kemampuan pengujian.

Kondisi pastinya harus dikonfirmasi dalam kutipan. Pembeli tidak boleh berasumsi bahwa semua unit yang tersedia adalah baru.

Pemilihan yang benar sangat penting karena papan dengan tampilan serupa mungkin memiliki sirkuit, penetapan konektor, revisi, atau aplikasi mesin yang berbeda.

Harap berikan yang berikut ini:

1. Merek mesin.
2. Model mesin lengkap.
3. Nomor seri mesin.
4. Nomor bagian papan asli.
5. Semua nomor revisi.
6. Foto papan sisi depan.
7. Foto papan sisi belakang.
8. Foto close-up dari label.
9. Foto sisi konektor.
10. Kode alarm mesin saat ini.
11. Deskripsi kesalahannya.
12. Konfigurasi sistem baki.
13. Kondisi produk yang diperlukan.
14. Negara pengiriman.
15. Jumlah yang dibutuhkan.

Pengidentifikasi utama seharusnyaKGK-M4590-012. Nomor tambahan1072125juga harus dibandingkan bila muncul pada papan asli atau catatan suku cadang mesin.

Jangan memilih papan hanya berdasarkan model mesin. Satu seri mesin dapat menggunakan revisi papan yang berbeda sesuai dengan tanggal produksi, spesifikasi regional, peralatan baki opsional, atau modifikasi teknik.

Foto yang jelas sangat berguna untuk memeriksa:

• Kuantitas konektor.
• Warna konektor.
• Penguncian konektor.
• Pengaturan relai.
• Posisi sekering.
• Posisi LED.
• Tata letak komponen.
• Bentuk PCB.
• Lubang pemasangan.
• Informasi label.
• Tanda revisi.
• Jejak perbaikan sebelumnya.

Untuk pemilihan yang paling andal, papan pengganti harus secara visual cocok dengan papan asli dan memiliki nomor komponen utama yang sama.

Pelanggan harus meminta konfirmasi tentang:

• Foto produk sebenarnya.
• Kondisi produk.
• Status pengujian.
• Ketentuan garansi.
• Waktu pengiriman.
• Metode pengepakan.
• Biaya pengiriman.
• Kondisi pengembalian.
• Hasil pencocokan teknis.
• Deskripsi faktur komersial.

Hanya teknisi berkualifikasi yang boleh memasang papan tersebut. Mesin harus diputuskan sambungan listriknya sebelum kabinet listrik atau bagian kontrol baki dibuka.

Persiapan yang disarankan meliputi:

• Matikan mesin secara normal.
• Matikan sambungan listrik utama.
• Tunggu hingga energi yang tersimpan habis.
• Ikuti prosedur penguncian pabrik.
• Kenakan tali pergelangan tangan ESD.
• Gunakan permukaan kerja yang aman terhadap ESD.
• Foto semua posisi kabel.
• Labeli konektor sebelum dilepas.
• Hindari menyentuh pin komponen.
• Jaga agar sekrup dan braket tetap teratur.

Setelah instalasi, periksa:

• Startup mesin normal.
• Tidak ada alarm baru yang muncul.
• Unit baki diinisialisasi dengan benar.
• Sensor mengubah status dengan benar.
• Output diaktifkan dengan benar.
• Pergerakan baki lancar.
• Deteksi posisi rumah stabil.
• Interlock beroperasi dengan benar.
• Urutan penyediaan komponen normal.
• Suhu papan tidak abnormal.
• Konektor tetap terpasang dengan kuat.
• Operasi siklus berulang stabil.

Papan kendali industri memerlukan kondisi pengoperasian yang bersih dan stabil.

Untuk penyimpanan jangka panjang:

• Simpan papan di dalam tas pelindung ESD.
• Gunakan kemasan tahan guncangan.
• Simpan di tempat yang bersih dan kering.
• Hindari sinar matahari langsung.
• Hindari kelembapan tinggi.
• Hindari gas korosif.
• Mencegah benda berat menekan PCB.
• Jangan menumpuk papan yang tidak terlindungi.
• Beri label pada papan dengan nomor bagian dan status pengujiannya.
• Periksa papan yang disimpan secara berkala.

Papan kontrol elektronik rentan terhadap listrik statis, benturan, kelembapan, dan kerusakan konektor. Oleh karena itu, pengemasan ekspor yang sesuai sangatlah penting.

• DHL.
• FedEx.
• UPS.
• Pengiriman udara internasional.
• Pengangkut yang ditunjuk pelanggan.
• Pengiriman gabungan dengan bagian SMT lainnya.
• Pengiriman ekspres untuk kebutuhan produksi yang mendesak.

Waktu pengiriman tergantung pada kondisi produk, persyaratan pengujian, kuantitas, tujuan, dan layanan pengiriman.

Untuk menerima penawaran yang akurat, silakan kirim:

Memberikan informasi lengkap memungkinkan pemeriksaan kompatibilitas lebih cepat dan mengurangi penundaan penawaran.

Belum tentu. Kompatibilitas tergantung pada nomor papan asli, revisi PCB, susunan konektor, nomor seri mesin, konfigurasi pengumpan baki, dan spesifikasi perangkat lunak. Harap berikan foto yang jelas dari papan asli dan labelnya sebelum memesan. Mencocokkan model mesin saja tidak cukup untuk konfirmasi akhir.

Papan ini digunakan sebagai antarmuka input dan output yang terkait dengan bagian kontrol pengumpanan baki mesin. Ia menerima sinyal dari sensor dan sakelar, mengirimkan perintah ke relai atau aktuator, dan mendukung koordinasi status antara unit baki dan pengontrol mesin pusat.

Ini mungkin menyelesaikan masalah ketika pengujian memastikan bahwa papan asli rusak. Namun, alarm pergerakan baki juga dapat disebabkan oleh sensor yang rusak, konektor yang longgar, katup solenoid yang rusak, kegagalan kabel, daya yang tidak stabil, hambatan mekanis, atau pengaturan mesin yang salah. Diagnosis lengkap dianjurkan sebelum penggantian.

Kondisi tersedia tergantung stok yang ada. Opsi pasokan dapat mencakup unit baru, bekas asli, bekas yang diuji, diperbaiki, diperbaharui, atau ditukar. Kutipan harus dengan jelas menyatakan kondisi, status pengujian, ketentuan garansi, foto, waktu pengiriman, dan persyaratan pengembalian.

Harap berikan model mesin, nomor seri, nomor komponen papan asli, tanda revisi, konfigurasi sistem baki, kode alarm mesin, dan foto yang jelas dari kedua sisi papan asli. Foto konektor dan label sangat penting untuk pencocokan yang akurat.

Mencari aPapan Kontrol Yamaha KGK-M4590-012 1072125 I/O TFuntuk mesin SMT YS12F atau YG12F Anda?

Kirimkan foto papan asli Anda, model mesin, nomor seri, informasi alarm, jumlah yang dibutuhkan, dan negara tujuan. Tim kami akan memeriksa nomor bagian yang terlihat, tata letak konektor, revisi papan, dan detail aplikasi sebelum menyiapkan penawaran.

Kami mendukung pabrik SMT, perusahaan pemeliharaan peralatan, penyedia layanan manufaktur elektronik, dealer mesin, dan spesialis perbaikan di seluruh dunia.

Hubungi kami untuk:

• Konfirmasi kompatibilitas.
• Foto produk sebenarnya.
• Ketersediaan stok.
• Pilihan kondisi bekas baru atau teruji.
• Bantuan pencocokan teknis.
• Dukungan penggantian darurat.
• Pengiriman gabungan dengan suku cadang SMT lainnya.
• Pengiriman ekspres internasional.
• Penawaran pembelian massal.
• Kerjasama suku cadang jangka panjang.

Silakan kirimkan pertanyaan Anda dengan nomor bagian KGK-M4590-012 dan nomor referensi 1072125 untuk respon yang lebih cepat.
