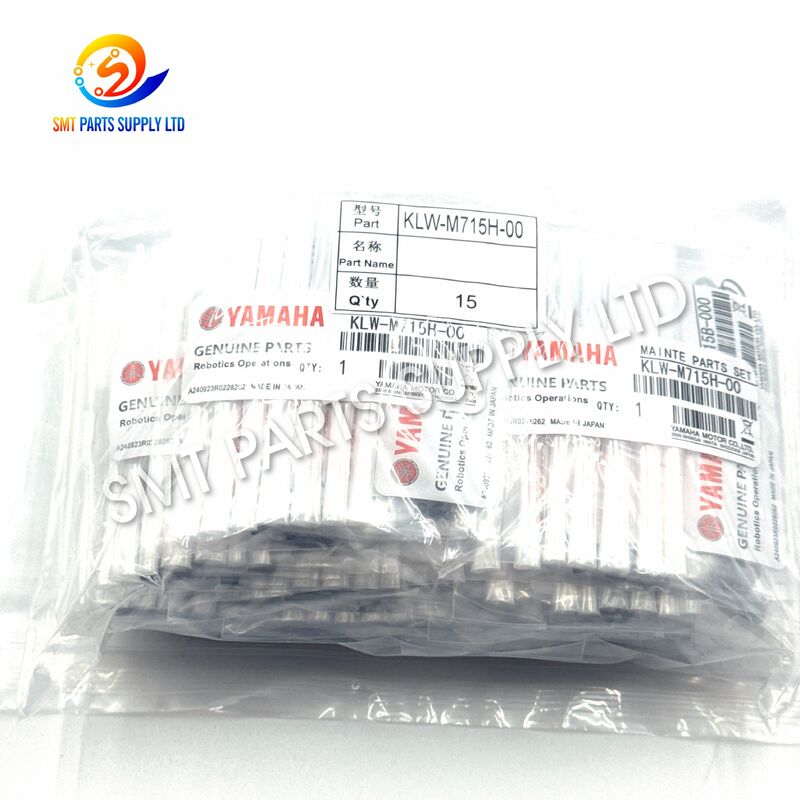

Yamaha KLW-M715H-00 HM Head Maintenance Kit untuk Mesin SMT YSM10 YSM20R - Solusi Pemeliharaan dan Perbaikan Kepala Pencegahan

Kit Perawatan Kepala Yamaha KLW-M715H-00 HM YSM10 YSM20R

Kit Perawatan Yamaha KLW-M715H-00 dirancang untuk servis rutin dan perbaikan kepala penempatan HM yang digunakan pada mesin pick-and-place Yamaha YSM10 dan YSM20R SMT. Ini menggabungkan beberapa komponen kepala yang sering diservis ke dalam satu paket praktis, menyederhanakan pembelian suku cadang, perencanaan pemeliharaan preventif, dan persiapan perbaikan darurat.

Kit referensi mencakup elemen filter KLW-M8527-001, komponen gasket KLW-M715B-000, pegas daun KG7-M7137-A03, pegas pelat KLW-M714W-000, sekrup pan-head 90990-08J016, dan 90990-17J081 dan 90990-17J082 Cincin-O. KLW-M8527-001 umumnya diidentifikasi sebagai head filter YSM10/YSM20, sedangkan KLW-M715B-000, KG7-M7137-A03, dan KLW-M714W-000 masing-masing diidentifikasi sebagai gasket, pegas daun, dan pegas pelat.

Dengan mengganti suku cadang servis yang terkontaminasi, terkompresi, lelah, atau aus, personel pemeliharaan dapat membantu menjaga penyegelan vakum, pergerakan nosel, stabilitas pengambilan komponen, dan pengoperasian head yang andal. Kit ini cocok untuk pemeliharaan terjadwal, proyek perombakan kepala, pekerjaan pemecahan masalah, dan inventaris suku cadang pabrik.

KLW-M715B-000 tercantum sebagai gasket, KLW-M714W-000 sebagai pegas pelat, dan 90990-08J016 sebagai sekrup pan-head dalam informasi aksesori kepala HM yang direferensikan.

Referensi 90990-17J081 dan 90990-17J082 diidentifikasi sebagai O-ring yang digunakan pada posisi nosel Yamaha yang berlaku.

Penting:Jumlah komponen dan konfigurasi kit perawatan yang tepat harus dikonfirmasikan dengan nomor seri mesin, jenis kepala, konfigurasi nosel, manual perawatan, atau suku cadang yang sudah dilepas sebelum memesan.

Kepala penempatan SMT beroperasi terus menerus dengan kecepatan tinggi. Selama setiap siklus produksi, kepala berulang kali melakukan gerakan vertikal, pembangkitan vakum, pengambilan komponen, pengenalan komponen, rotasi, penempatan, dan pelepasan vakum.

Bahkan komponen servis berukuran kecil pun dapat terkena gerakan mekanis berulang, variasi tekanan, kontaminasi, dan perubahan suhu. Kondisi mereka secara bertahap dapat mempengaruhi kinerja kepala.

Filter membantu menjauhkan partikel dan residu produksi dari saluran udara sensitif. Selama pengoperasian, debu, serpihan komponen, kabut oli, dan kontaminan lainnya dapat terakumulasi di dalam bahan filter.

Filter yang terkontaminasi dapat membatasi aliran udara dan meningkatkan waktu yang diperlukan untuk menciptakan vakum pengambilan yang stabil.

Gasket terus menerus dikompres di antara permukaan yang menyatu. Setelah digunakan dalam waktu lama, mungkin menjadi rata, mengeras, berubah bentuk, atau rusak.

Ketika kualitas penyegelan menurun, sistem vakum mungkin memerlukan lebih banyak waktu untuk mencapai tingkat yang diperlukan atau mungkin gagal mempertahankan tekanan negatif yang stabil.

O-ring bertanggung jawab untuk menyegel antarmuka pneumatik yang bergerak atau terhubung. Gesekan, kompresi, kontaminasi, pelumasan yang salah, dan periode pengoperasian yang lama dapat mengurangi elastisitas.

O-ring yang aus dapat menyebabkan kebocoran udara kecil yang sulit dideteksi secara visual namun tetap dapat mempengaruhi stabilitas pickup.

Pegas daun dan pegas pelat memberikan gaya retensi atau pemulih yang terkendali. Gerakan berulang-ulang secara bertahap dapat mengurangi ketegangan pegas atau mengubah bentuk aslinya.

Gaya pegas yang tidak mencukupi dapat menyebabkan posisi komponen tidak konsisten, pergerakan poros nosel tidak normal, atau pengikatan mekanis tidak stabil.

Sekrup pan-head mengencangkan komponen servis yang sesuai. Pengencangan yang tidak tepat, pembongkaran berulang kali, benang rusak, atau getaran dapat mempengaruhi stabilitas perakitan.

Pemasangan pengikat yang salah juga dapat menyebabkan tekanan yang tidak merata pada gasket, pegas, atau penutup.

Jalur SMT bervolume tinggi sering kali beroperasi dalam shift panjang dengan jangka waktu pemeliharaan terbatas. Jika penggantian rutin ditunda, beberapa masalah kecil mungkin terjadi secara bersamaan.

Filter yang tersumbat sebagian ditambah dengan paking yang sudah tua dan O-ring yang sudah aus dapat menyebabkan ketidakstabilan pickup yang lebih serius dibandingkan komponen apa pun saja.

Gejala-gejala ini juga dapat disebabkan oleh nozel, katup vakum, ejektor, sensor, selang udara, katup solenoid, poros kepala, kalibrasi mesin, pengemasan komponen, atau kondisi pemrograman. Personel pemeliharaan harus menyelesaikan pemecahan masalah sistematis sebelum mengganti suku cadang.

Kit KLW-M715H-00 memberikan solusi praktis untuk menyervis beberapa komponen kepala HM yang umum dirawat secara bersamaan.

Daripada membeli setiap filter, gasket, pegas, sekrup, dan cincin-O secara terpisah, tim pemeliharaan dapat menyiapkan satu paket servis terkoordinasi sebelum menghentikan alat berat.

Mengganti hanya bagian yang terlihat rusak mungkin tidak menyelesaikan masalah yang muncul sesekali. Beberapa komponen di area pneumatik atau mekanis yang sama dapat menua dengan kecepatan yang sama.

Misalnya:

• Filter baru mungkin meningkatkan aliran udara, namun paking lama mungkin masih bocor.
• Cincin-O yang baru dapat memulihkan penyegelan, namun pegas yang lelah masih dapat menyebabkan pergerakan tidak stabil.
• Pegas baru dapat memulihkan kekuatan retensi, namun kontaminasi di sekitar poros nosel dapat terus menimbulkan hambatan.

Menyervis komponen terkait secara bersamaan dapat mengurangi penghentian alat berat yang berulang dan menyederhanakan dokumentasi perawatan.

Kit ini menggabungkan beberapa komponen layanan kecil dalam satu referensi kit pemeliharaan utama, sehingga mengurangi kebutuhan untuk mengelola permintaan pembelian terpisah.

Produk ini ditujukan untuk pekerjaan pemeliharaan di sekitar kepala penempatan multifungsi berkecepatan tinggi yang digunakan dalam platform YSM yang berlaku. Yamaha mengidentifikasi YSM10 dengan konfigurasi kepala HM, termasuk opsi kepala HM 10-nozzle.

Filter, gasket, dan cincin-O bekerja sama untuk mendukung jalur udara yang lebih bersih dan penyegelan yang andal.

Pegas daun dan pegas pelat membantu mempertahankan posisi mekanis dan gaya pegas yang diinginkan dari komponen kepala terkait.

Kit ini dapat disiapkan sebelum interval servis yang direncanakan, sehingga teknisi dapat menyelesaikan perawatan selama penghentian produksi terkendali.

Satu penyelidikan terkonsolidasi dapat mencakup beberapa item pemeliharaan, meningkatkan perencanaan suku cadang, dan efisiensi pembelian internal.

Kit ini dapat disimpan sebagai cadangan pemeliharaan untuk pemecahan masalah mendesak atau perbaikan kepala yang direncanakan.

Nomor suku cadang individual memudahkan untuk membandingkan paket yang disertakan dengan kit yang ada, manual mesin, atau suku cadang yang dilepas.

Pabrik dapat menyertakan kit KLW-M715H-00 dalam rencana pemeliharaan berkalanya. Filter, seal, dan pegas dapat diperiksa dan diganti sesuai dengan kondisi alat berat, jam pengoperasian, catatan perawatan, dan lingkungan produksi.

Kit ini cocok untuk perbaikan kepala saat kepala dilepas untuk pemeriksaan dan pembersihan mendetail.

Jika posisi nosel tidak dapat mempertahankan kestabilan vakum, paking dan cincin-O yang berlaku dapat diperiksa apakah ada kerusakan atau kehilangan elastisitas.

KLW-M8527-001 diidentifikasi di pasar suku cadang sebagai filter untuk aplikasi YSM10 dan YSM20.

Mengganti bahan filter yang terkontaminasi dapat membantu menjaga aliran udara lebih bersih melalui saluran kepala terkait.

KG7-M7137-A03 dan KLW-M714W-000 dapat diperiksa ketika mekanisme terkait memiliki gaya pegas yang tidak mencukupi, posisi tidak normal, atau deformasi yang terlihat.

Kit perawatan yang lengkap dapat mempersingkat waktu yang diperlukan untuk menemukan komponen-komponen kecil selama perbaikan mesin yang mendesak.

Pabrik yang mengoperasikan beberapa mesin YSM10 atau YSM20R dapat menyimpan kit standar di gudang pemeliharaannya dan menerbitkannya sesuai perintah kerja.

Kit ini dapat digunakan selama inspeksi dan perbaikan peralatan SMT bekas sebelum produksi dimulai kembali.

Kit pemeliharaan mendukung fungsi pneumatik dan mekanis kepala penempatan.

Udara bertekanan yang bersih dan kering disuplai ke mesin SMT. Sistem pneumatik menggunakan udara ini untuk menghasilkan dan mengontrol vakum pengambilan.

Kepala mengarahkan vakum melalui saluran internal menuju poros nosel dan nosel yang berlaku.

Filter KLW-M8527-001 membantu menangkap kontaminan kecil sebelum memasuki jalur sensitif atau area bergerak.

Filter yang bersih mendukung aliran udara yang lebih konsisten. Filter yang tersumbat dapat meningkatkan hambatan aliran.

KLW-M715B-000 dipasang pada posisi penyegelan yang sesuai. Jika dikompresi dengan benar, paking membantu mencegah kebocoran udara yang tidak diinginkan.

Cincin-O 90990-17J081 dan 90990-17J082 memberikan penyegelan pada lokasi yang berlaku. Bahan elastisnya mengisi celah kecil antara permukaan yang terhubung atau bergerak.

Ukuran, orientasi, kebersihan, dan kondisi pelumasan yang benar penting untuk penyegelan yang andal.

KG7-M7137-A03 dan KLW-M714W-000 memberikan kekuatan mekanis yang terkendali. Mereka membantu mempertahankan atau mengembalikan komponen terkait ke posisi yang diinginkan.

Sekrup pan-head 90990-08J016 mengencangkan bagian yang sesuai. Pengencangan yang benar membantu menjaga tekanan rakitan secara merata tanpa merusak komponen kecil.

Saat vakum diaktifkan, nosel menghubungi komponen elektronik dan menciptakan gaya penahan yang cukup untuk pengambilan.

Kepala menggerakkan komponen melalui pengenalan, koreksi, dan penempatan. Penyegelan yang stabil dan pergerakan nosel yang terkontrol membantu menjaga konsistensi penanganan.

Pada titik penempatan, kevakuman dilepaskan sehingga komponen dapat disimpan pada bantalan PCB yang dilapisi pasta solder.

• Hentikan mesin sesuai dengan prosedur keselamatan pabrik.
• Matikan daya mesin dan isolasi pasokan pneumatik.
• Pastikan tekanan pneumatik yang tersimpan telah dilepaskan.
• Catat model mesin, nomor seri, nomor kepala, dan posisi nosel yang terpengaruh.
• Siapkan meja kerja yang bersih, terang, dan dikontrol ESD.
• Bandingkan komponen baru dengan komponen yang dilepas.
• Konfirmasikan nomor bagian, ukuran, bentuk, dan jumlah.
• Tinjau dokumentasi pemeliharaan yang berlaku.

• Gunakan alat yang benar.
• Hindari memberikan tenaga berlebihan pada komponen kepala presisi.
• Catat orientasi pegas, gasket, dan cincin-O.
• Tempatkan pengencang yang dilepas ke dalam wadah terkendali.
• Cegah debu, serat, atau partikel logam memasuki saluran udara.
• Jangan menggores permukaan penyegelan.
• Jangan mencampur komponen dari posisi nosel yang berbeda.

• Bersihkan area pemasangan dengan metode perawatan yang disetujui.
• Pasang orientasi filter yang benar.
• Pastikan pakingnya rata tanpa terlipat.
• Pasang cincin-O tanpa memelintir atau memotongnya.
• Gunakan hanya pelumas yang disetujui bila pelumasan diperlukan.
• Posisikan pegas daun dan pegas pelat sesuai dengan rakitan aslinya.
• Kencangkan sekrup secara merata dan sesuai persyaratan perawatan yang ditentukan.
• Jangan mengencangkan pengencang kecil secara berlebihan.

• Periksa apakah semua komponen telah terpasang dengan benar.
• Verifikasi pergerakan bebas secara manual jika diizinkan.
• Kembalikan pasokan pneumatik dan periksa kebocoran.
• Jalankan pemeriksaan kepala, nosel, atau vakum yang berlaku pada mesin.
• Lakukan pengujian pengambilan dengan komponen yang dikontrol.
• Verifikasi hasil penempatan sebelum memulai kembali produksi penuh.
• Perbarui catatan pemeliharaan.

Frekuensi penggantian tergantung pada jam produksi, kebersihan pabrik, kualitas udara, beban kerja mesin, jenis komponen, dan kondisi perawatan sebelumnya.

Interval yang tetap dapat berguna, namun hasil pemeriksaan juga harus memandu keputusan penggantian.

Jika catatan mesin tersedia, bandingkan kinerja vakum dari waktu ke waktu. Perubahan bertahap mungkin mengindikasikan pembatasan filter, kerusakan penyegelan, atau masalah pneumatik lainnya.

Saat nosel dilepas untuk dibersihkan, periksa komponen penyekat dan penahan yang terlihat di sekitar posisi nosel.

Jangan memasang kembali cincin-O yang terdapat potongan yang terlihat, paking yang rata secara permanen, pegas yang bengkok, sekrup yang rusak, atau filter yang sangat terkontaminasi.

Simpan perlengkapan yang tidak terpakai:

• Dalam kemasan tersegel
• Jauh dari sinar matahari langsung
• Jauh dari suhu tinggi
• Jauh dari minyak, bahan kimia, dan kelembapan
• Dalam lemari suku cadang yang bersih
• Dengan label nomor bagian yang terlihat
• Di bawah pengendalian persediaan masuk pertama, keluar pertama

Komponen yang tampak mirip secara visual mungkin memiliki dimensi, bahan, atau karakteristik pegas yang berbeda. Selalu konfirmasikan nomor komponen sebelum pemasangan.

Periksa apakah persyaratan pemeliharaan ditentukanKLW-M715H-00.

Jangan memesan hanya berdasarkan tampilan visual karena kit perawatan kepala serupa mungkin digunakan pada platform Yamaha lainnya.

Produk ini ditujukan untuk aplikasi Yamaha YSM10 dan YSM20R. Konfirmasikan pelat nama mesin dan konfigurasi produksi saat ini.

Mesin dengan model yang sama mungkin memiliki opsi berbeda, revisi produksi, atau rakitan kepala pengganti.

Mengonfirmasi:

• Tipe kepala
• Nomor seri kepala
• Jumlah posisi nosel
• Referensi perakitan kepala saat ini
• Referensi kit pemeliharaan yang ada

Bandingkan komponen yang dilepas atau manual perawatan dengan referensi berikut:

Bagian yang sama mungkin diperlukan pada beberapa posisi nosel. Mintalah daftar pengepakan terperinci sebelum pengiriman ketika jumlah pastinya penting.

Sebelum memesan, tentukan apakah persyaratannya untuk:

• Suku cadang bermerek asli
• Suku cadang kompatibel berkualitas tinggi
• Paket perawatan lengkap
• Komponen individu
• Kuantitas sampel
• Kuantitas pemeliharaan tahunan
• Stok pengganti segera

Untuk konfirmasi lebih cepat, berikan foto yang jelas tentang:

• Papan nama mesin
• Label kepala
• Label kit yang ada
• Bagian yang dihapus
• Penandaan nomor bagian
• Jenis nosel
• Posisi pemasangan

Setiap kit pemeliharaan harus diperiksa sebelum pengepakan dan pengiriman.

• Verifikasi penampilan produk.
• Periksa filter apakah ada kontaminasi atau perubahan bentuk.
• Periksa gasket dan O-ring apakah ada retak atau terpotong.
• Periksa pegas apakah ada yang bengkok atau korosi.
• Periksa sekrup apakah ada kepala atau ulir yang rusak.
• Pastikan komponen bersih dan kering.

• Bandingkan masing-masing label dengan daftar kemasan.
• Konfirmasikan referensi kit utama.
• Pisahkan ukuran cincin-O yang serupa.
• Verifikasi jumlah komponen.
• Konfirmasikan informasi kompatibilitas mesin.

• Lindungi segel kecil dari kompresi.
• Cegah pegas agar tidak bengkok.
• Pisahkan bagian logam dari komponen penyegel lunak.
• Gunakan tas bagian dalam yang berlabel.
• Tambahkan bantalan pada karton luar.
• Terapkan perlindungan kelembaban bila diperlukan.

Waktu pengiriman, status stok, biaya pengiriman, dan detail pengemasan harus dikonfirmasi dalam kutipan resmi.

Kit ini terutama disediakan untuk mounter SMT Yamaha YSM10 dan YSM20R menggunakan konfigurasi kepala penempatan HM yang sesuai. Karena rakitan head dan revisi mesin mungkin berbeda, pelanggan harus mengonfirmasi referensi head, nomor seri mesin, nomor kit yang ada, dan nomor masing-masing komponen sebelum memesan.

Paket referensi mencakup komponen filter KLW-M8527-001, paking KLW-M715B-000, pegas daun KG7-M7137-A03, pegas pelat KLW-M714W-000, sekrup pan-head 90990-08J016, dan sekrup pan-head 90990-17J081 dan 90990-17J082 Cincin-O. Jumlah akhir harus dikonfirmasi dalam daftar pengepakan pemasok.

Penggantian harus didasarkan pada jadwal perawatan mesin, jam pengoperasian, kinerja vakum, kontaminasi filter, kondisi seal, kondisi pegas, dan hasil produksi. Kesalahan pengambilan yang sering terjadi, respons vakum yang lambat, komponen terjatuh, atau alarm posisi nosel yang berulang mungkin menunjukkan bahwa pemeriksaan diperlukan.

Ya. Filter, gasket, pegas, sekrup, dan cincin-O biasanya dapat dikutip secara terpisah jika hanya diperlukan satu komponen yang dikonfirmasi. Namun, kit yang lengkap sering kali lebih cocok untuk perawatan head terjadwal, riwayat perawatan yang tidak diketahui, atau inventaris suku cadang.

Harap berikan model mesin, nomor seri mesin, jenis kepala, nomor kepala, jumlah yang dibutuhkan, nomor komponen yang ada, dan foto yang jelas dari komponen yang dilepas. Informasi ini membantu memastikan kompatibilitas dan mengurangi risiko penyediaan suku cadang perawatan yang serupa namun salah.

Mencari yang dapat diandalkanKit pemeliharaan Yamaha KLW-M715H-00 untuk YSM10 atau YSM20R?

Kirimkan kepada kami model mesin Anda, informasi kepala, jumlah yang dibutuhkan, negara tujuan, dan foto suku cadang yang ada. Tim penjualan kami akan memeriksa kombinasi nomor komponen dan menyiapkan penawaran terperinci untuk kit perawatan lengkap atau komponen individual yang dipilih.

Kami mendukung pabrik SMT, produsen elektronik, perusahaan pemeliharaan peralatan, dan distributor suku cadang dengan konfirmasi produk profesional, pengemasan ekspor, pengiriman gabungan, dan layanan pengiriman internasional.

Harap sertakan informasi berikut dalam pertanyaan Anda:

Hubungi SMT PARTS SUPPLY LTD hari ini untuk harga, ketersediaan, konfirmasi kompatibilitas, dan informasi pengiriman internasional.
