Panasonic KXFE00GXA00 MC16CB-4 SMT Head Control Board untuk Mesin Penempatan CM402 CM602

Panasonic KXFE00GXA00 N610090171AA T0710095 MC16CB-4 Papan Kontrol Kepala CM402 CM602

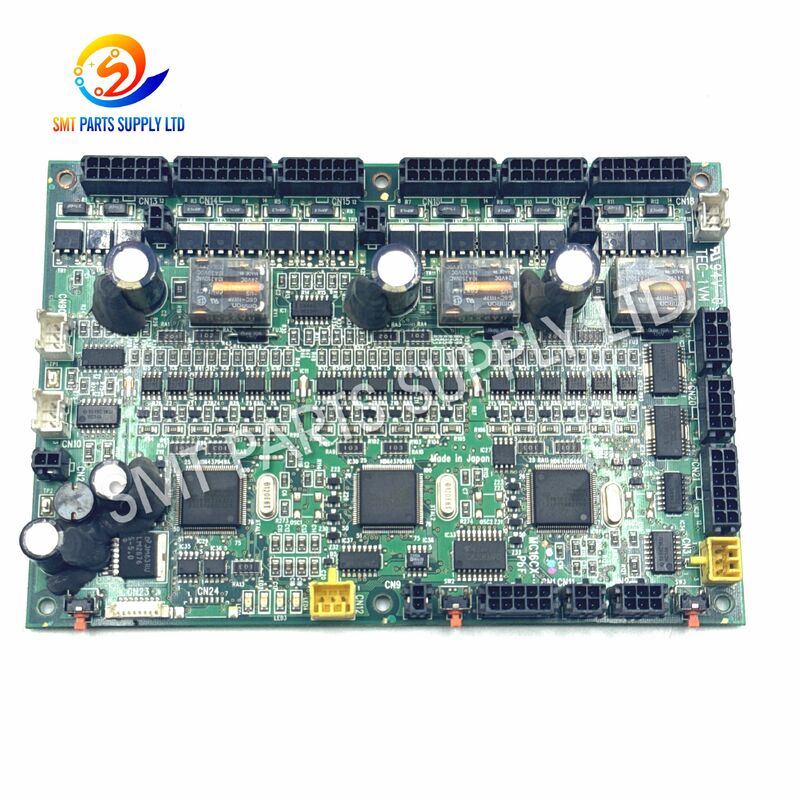

Papan kontrol kepala SMT Panasonic KXFE00GXA00 N610090171AA T0710095 MC16CB-4 adalah papan sirkuit cetak industri yang digunakan dalam rakitan kontrol kepala penempatan yang kompatibel. Ini mendukung transmisi, pemrosesan, dan koordinasi sinyal elektronik antara pengontrol mesin dan komponen terkait kepala selama produksi SMT.

Papan ini biasanya dipilih untuk penggantian pemeliharaan, pemulihan lini produksi, perbaikan mesin, dan inventaris suku cadang penting. Referensi identifikasi penting termasuk KXFE00GXA00, N610090171AA, T0710095, MC16CB, dan MC16CB-4.

Karena mesin CM402 dan CM602 mungkin menggunakan konfigurasi kepala, revisi PCB, tata letak konektor, dan sistem kontrol yang berbeda, kompatibilitas tidak boleh ditentukan oleh model mesin saja. Pembeli harus membandingkan nomor komponen lengkap, penandaan PCB, posisi konektor, lubang pemasangan, tata letak komponen, foto papan yang ada, dan konfigurasi mesin sebelum mengonfirmasi pesanan.

SMT PARTS SUPPLY LTD memasok papan kontrol mesin SMT dan suku cadang perawatan terkait untuk produsen elektronik, perusahaan perbaikan, pembuat kembali peralatan, dan distributor internasional.

Kepala penempatan adalah salah satu bagian pengoperasian terpenting dari mesin SMT. Selama produksi, kepala harus menerima perintah, memantau sinyal umpan balik, mengoordinasikan perangkat listrik terkait, dan berkomunikasi secara terus menerus dengan sistem kendali mesin.

Ketika papan kontrol kepala menjadi tidak stabil, rusak, terkontaminasi, atau mengalami penurunan kualitas listrik, mesin mungkin mengalami alarm yang terputus-putus, kegagalan inisialisasi, respons kepala yang tidak normal, atau gangguan produksi yang berulang.

Kesalahan papan kontrol dapat disebabkan oleh faktor kelistrikan, lingkungan, mekanis, atau pemeliharaan.

Gejala berikut mungkin menunjukkan masalah kontrol kepala, namun tidak membuktikan bahwa papan MC16CB-4 rusak. Gejala serupa juga dapat disebabkan oleh motor, kabel, sensor, encoder, driver, catu daya, katup, atau perangkat mekanis.

Ketika pemecahan masalah memastikan bahwa papan kontrol yang terpasang rusak, menggantinya dengan papan KXFE00GXA00 N610090171AA MC16CB-4 yang diidentifikasi dengan benar dapat membantu memulihkan komunikasi bagian kepala dan pengoperasian mesin yang stabil.

Papan pengganti harus dipilih berdasarkan identifikasi teknis yang lengkap, bukan berdasarkan penampilannya saja.

• Membantu memulihkan mesin yang terkena dampak kegagalan papan kontrol yang terverifikasi.
• Mengurangi waktu henti produksi yang disebabkan oleh alarm elektronik yang berulang.
• Mendukung komunikasi yang stabil dalam sistem kepala penempatan yang kompatibel.
• Memberikan pengganti praktis untuk perbaikan dan pemugaran mesin.
• Membantu tim pemeliharaan menyiapkan inventaris suku cadang penting.
• Mengurangi risiko penggantian motor atau sensor yang tidak diperlukan.
• Mendukung manajemen nomor komponen standar untuk beberapa lini produksi.
• Meningkatkan efisiensi pemeliharaan ketika papan yang dipasang tidak dapat diperbaiki dengan andal.

Informasi model mesin saja tidak cukup untuk konfirmasi kompatibilitas akhir. Mesin CM402 dan CM602 mungkin menggunakan kepala penempatan yang berbeda, kabel internal, revisi PCB, tata letak konektor, konfigurasi perangkat lunak, dan sistem kontrol kelistrikan.

Pembeli harus mengkonfirmasi rincian berikut sebelum memesan:

• Model mesin lengkap.
• Nomor seri mesin.
• Tipe kepala penempatan.
• Penandaan KXFE00GXA00.
• Penandaan N610090171AA.
• Nomor PCB T0710095.
• Identifikasi MC16CB atau MC16CB-4.
• Foto papan depan dan belakang.
• Kuantitas dan posisi konektor.
• Tata letak lubang pemasangan.
• Informasi alarm mesin yang ada.

Referensi di bawah ini digunakan untuk identifikasi produk. Penandaan serupa tidak boleh dianggap dapat dipertukarkan secara otomatis tanpa konfirmasi teknis.

Dua papan kontrol SMT mungkin memiliki ukuran, titik pemasangan, atau bentuk konektor yang serupa tetapi berisi sirkuit atau fungsi kontrol yang berbeda. Perbedaan yang mungkin terjadi meliputi:

• Penetapan pin konektor.
• Definisi sinyal input dan output.
• Antarmuka kontrol motor kepala.
• Sirkuit komunikasi sensor.
• Susunan komponen PCB.
• Revisi perangkat keras.
• Konfigurasi internal.
• Kompatibilitas perangkat lunak mesin.
• Tipe kepala penempatan.
• Persyaratan kalibrasi.

Penggunaan papan yang tidak cocok dapat mengakibatkan alarm mesin, kegagalan komunikasi, pengoperasian yang salah, atau kerusakan komponen tambahan.

Papan kontrol kepala KXFE00GXA00 N610090171AA MC16CB-4 cocok untuk pemeliharaan mesin SMT profesional dan lingkungan manufaktur elektronik.

• Manufaktur elektronik konsumen.
• Perakitan elektronik otomotif.
• Produksi peralatan komunikasi.
• Perakitan PCB kontrol industri.
• Produksi pencahayaan LED.
• Manufaktur elektronik medis.
• Perakitan catu daya.
• Produksi elektronik terkait semikonduktor.
• Kontrak manufaktur elektronik.
• Layanan perakitan papan sirkuit tercetak.

• Pabrik SMT.
• Departemen pemeliharaan peralatan.
• Perusahaan perbaikan mesin.
• Pembangun kembali peralatan SMT bekas.
• Penyedia jasa manufaktur elektronik.
• Distributor suku cadang industri.
• Pusat layanan SMT luar negeri.
• departemen teknik produksi.

Papan MC16CB-4 merupakan bagian dari jalur kontrol elektronik dalam rakitan kepala penempatan SMT yang kompatibel. Fungsi sebenarnya bergantung pada versi mesin, konfigurasi head, dan komponen yang terhubung.

Pengontrol mesin mengirimkan perintah pengoperasian sesuai dengan urutan produksi yang diprogram. Perintah-perintah ini mungkin berhubungan dengan inisialisasi, pergerakan head, pengambilan komponen, penempatan komponen, dan pemeriksaan status.

Papan kontrol kepala memproses atau mendistribusikan sinyal elektronik yang diperlukan oleh unit kepala yang kompatibel. Ini membantu mengoordinasikan komunikasi antara pengontrol mesin dan perangkat yang berhubungan dengan kepala.

Sensor, motor, dan perangkat pendeteksi posisi memberikan umpan balik pengoperasian. Papan kontrol membantu mentransfer atau memproses informasi ini sehingga mesin dapat menentukan apakah setiap tindakan telah diselesaikan dengan benar.

Papan mendukung pengaturan waktu dan transmisi sinyal kontrol ke sirkuit yang kompatibel. Pengaturan waktu yang akurat sangat penting karena penempatan SMT melibatkan pergerakan kecepatan tinggi, pengambilan komponen, pemosisian, dan penempatan.

Status pengoperasian dikembalikan ke sistem kontrol mesin. Jika mesin mendeteksi sinyal abnormal, umpan balik hilang, kegagalan komunikasi, atau respons tidak stabil, mesin dapat menimbulkan alarm dan menghentikan produksi.

Memilih papan kontrol yang tepat sangat penting untuk perbaikan mesin yang aman dan sukses.

Periksa apakah papan yang dipasang bertanda KXFE00GXA00, N610090171AA, atau keduanya. Jangan abaikan huruf, sufiks, atau tanda revisi.

Konfirmasikan apakah papan yang ada memiliki tanda T0710095. Identifikasi PCB membantu membedakan papan kontrol yang serupa secara fisik.

Periksa tanda MC16CB atau MC16CB-4. Akhiran yang berbeda mungkin menunjukkan revisi atau penerapan yang berbeda.

Menyediakan model mesin yang lengkap, bukan hanya rangkaian mesin saja. Cantumkan nomor seri mesin bila tersedia.

Platform CM402 dan CM602 mungkin menggunakan konfigurasi kepala penempatan yang berbeda. Jenis kepala harus dikonfirmasi sebelum membeli papan.

Periksa setiap konektor, soket, posisi kabel, lubang pemasangan, braket, dan lokasi komponen. Foto yang jelas sangat disarankan.

Berikan kode alarm, gejala kesalahan, dan hasil pemecahan masalah. Ini membantu menentukan apakah kemungkinan penyebabnya adalah papan.

Produk mungkin dipasok dalam kondisi berbeda tergantung pada persediaan.

Standar pengujian mungkin berbeda tergantung kondisi produk. Pembeli harus mengonfirmasi apakah penawaran tersebut mencakup:

• Inspeksi visual.
• Inspeksi konektor.
• Pemeriksaan komponen.
• Pengujian kelistrikan.
• Pengujian fungsional terkait mesin.
• Memperbaiki informasi riwayat.
• Uji foto atau catatan.

Ketentuan garansi harus dikonfirmasi sebelum pembayaran. Cakupan garansi mungkin berbeda untuk papan kontrol baru, bekas, dan rekondisi.

Sebelum pengiriman, titik pemeriksaan berikut dapat diselesaikan sesuai dengan kondisi produk dan perjanjian pemesanan.

Pemasangan harus dilakukan oleh personel pemeliharaan mesin SMT yang berkualifikasi.

• Catat alarm mesin saat ini.
• Cadangkan data mesin bila diperlukan.
• Matikan mesin dengan benar.
• Putuskan sambungan dan isolasi catu daya.
• Tunggu hingga energi listrik yang tersimpan habis.
• Gunakan tali pergelangan tangan ESD.
• Siapkan permukaan kerja antistatis.
• Foto posisi konektor asli.
• Beri label pada kabel sebelum diputuskan.
• Bandingkan papan pengganti dengan papan yang dilepas.

• Pegang PCB pada bagian tepinya.
• Hindari menyentuh kontak konektor.
• Jangan memaksa kabel masuk ke dalam soket.
• Konfirmasikan orientasi konektor.
• Periksa pin yang bengkok.
• Pasang sekrup pemasangan yang benar.
• Hindari pengencangan sekrup yang berlebihan.
• Pulihkan komponen grounding dan shielding.
• Pastikan kabel tidak terjepit atau meregang.

• Periksa rakitan sebelum menerapkan daya.
• Pastikan tidak ada perkakas yang tertinggal di dalam mesin.
• Nyalakan mesin dalam kondisi terkendali.
• Periksa status inisialisasi.
• Tinjau riwayat alarm.
• Pantau konektor dan suhu papan.
• Lakukan uji mesin kecepatan rendah.
• Jalankan program penempatan sampel.
• Konfirmasikan stabilitas pengambilan dan penempatan.
• Catat tanggal penggantian dan nomor papan.

Papan kontrol SMT sensitif terhadap listrik statis, kelembapan, getaran, dan benturan fisik. Kemasan profesional digunakan untuk melindungi produk selama transportasi internasional.

• Kurir ekspres internasional.
• Angkutan udara.
• Pengiriman suku cadang SMT yang terkonsolidasi.
• Perusahaan ekspedisi yang ditunjuk pelanggan.
• Pengiriman gabungan dengan pengumpan, nozel, motor, sensor, ikat pinggang, kabel, dan katup.

Waktu pengiriman tergantung pada kondisi inventaris, persyaratan pengujian, jumlah pesanan, tujuan, dan metode pengiriman yang dipilih.

KXFE00GXA00 dan N610090171AA umumnya digunakan sebagai referensi identifikasi terkait untuk papan kontrol ini. Kompatibilitas akhir masih harus dikonfirmasi melalui T0710095, MC16CB-4, tata letak konektor, model mesin, dan konfigurasi kepala penempatan.

Mesin CM402 dan CM602 mungkin berisi sistem kepala yang berbeda, revisi PCB, pengaturan kabel, dan konfigurasi perangkat lunak. Harap berikan foto papan lengkap dan informasi mesin sebelum memesan.

Ini mungkin mengatasi alarm yang disebabkan oleh papan kontrol kompatibel yang rusak. Namun, alarm serupa juga dapat disebabkan oleh kerusakan kabel, motor, sensor, driver, encoder, katup, catu daya, atau komponen mekanis.

Harap berikan jumlah yang diperlukan, model mesin, nomor seri mesin, nomor papan yang ada, penandaan MC16CB-4, identifikasi T0710095, foto papan, kondisi pilihan, negara pengiriman, dan tanggal pengiriman yang diperlukan.

Jaga agar papan tetap tersegel di dalam kemasan antistatik di lingkungan yang bersih, kering, dan suhu terkontrol. Hindari sinar matahari langsung, kelembapan, gas korosif, tekanan berat, getaran, dan kontak dengan bahan konduktif.
